Фреоны и хладагенты для бытовых холодильников. заправка холодильника

4. Влияние на озоновый слой

Причиной уменьшения озона в стратосфере и образование озоновых дыр является производство и применение хлор- и бромсодержащих фреонов. Попадая после использования в атмосферу, они разлагаются под воздействием ультрафиолетового излучения Солнца. Высвободившиеся компоненты активно взаимодействуют с озоном в так называемом галогеновом цикле распада атмосферного озона.

Подписание и ратификация странами ООН Монреальского протокола привело к уменьшению производства озоноразрушающих фреонов и способствует восстановлению озонового слоя Земли.

В связи с пагубным влиянием озоноразрушающего фреона R22, его использования год от года сокращается в США и Европе, где с 2010 года официально запрещено применять этот фреон. В России пока не запрещен импорт холодильного оборудования, в том числе кондиционеров промышленного и полу-промышленного класса, однако сам фреон фактически не ввозится, хотя пока и производится в стране. . На замену фреону R22 должен прийти фреон R410A, а также R407C

Как заправить

Прежде чем приступить к заправке, холодильное оборудование нужно выключить из розетки. От места, где будет осуществляться заправка, следует убрать открытые источники огня и устройства для обогрева. Окна в комнате на время заправки лучше открыть. Перед работой также рекомендуется прочитать инструкцию по эксплуатации прибора, чтобы учесть его особенности.

На первом этапе необходимо на патрубок компрессора закрепить клапан Шредера, через который будет подключаться все используемое в дальнейшем оборудование. Далее следует испытать систему воздухом посредством компрессорного насоса. При наличии алюминиевых трубок показатель давления нужно приблизить к 15 атм., при стальных или медных – к 25 атм. Если показатель не будет снижаться, значит, система целостна. Если же обнаружатся утечки, тогда нужно найти повреждения течеискателем, устранить их, а после повторить процедуру.

Далее следует удалить излишки влаги посредством азота. Колбу нужно присоединить к клапану Шредера. При необходимости можно использовать редуктор.

Затем нужно срезать фильтр-осушитель, а на его место закрепить новый элемент, сняв с него заглушки. В цеолитовый патрон следует вставить капиллярную трубку, а после произвести запайку швов. При этом нельзя охлаждающий контур держать вскрытым более 15 минут!

Затем можно присоединить вакуум-насосную станцию. Левый патрубок оборудования необходимо установить на клапан, средний – на баллон с холодильным агентом, а правый – на насос. После нужно сделать вакуумирование системы (на протяжении 15–30 минут).

Холодильный фреон

Только после прочистки системы разрешается закачать фреон. Для этого нужно плавно открыть механизм, через который вещество будет поступать к клапану Шредера, подать нужный объем газообразного вещества, а после перекрыть запорную арматуру. Когда контур будет заправлен, нужно пережать патрубок, отсоединить клапан и запаять щель.

Порядок действий

Прежде всего, чтобы удалить запах, нужно провести ревизию содержимого камер, тщательно перебрав все съестные компоненты

Их нужно понюхать, просмотреть, обратить внимание на срок годности. Таким образом можно вычислить виновника и решить проблему, просто избавившись от него

Если запах после этого не исчез, или припасы в порядке, прибор отключается от сети, освобождается от провианта. Такие детали, как полки, ящики, мелкие контейнеры на двери, снимаются. Всё нужно замочить в растворе моющего средства, хорошо потереть жёсткой стороной губки, особенно въевшиеся пятна, и подержать так некоторое время. Всю внутреннюю поверхность холодильника обработать мыльным раствором.

Иногда рекомендуют развести уксус в воде и воспользоваться такой смесью. Но это применимо только в аппаратах старого типа (как Мир или Свияга), в которых обшивка изготовлена из металла. Там такой раствор — действенное средство. Для пластика уксусная кислота вредна.

Запах в холодильниках с капельным оттаиванием

Частая проблема аппаратов подобного типа — засор дренажной системы.

Дренажная система — комплекс деталей, обеспечивающих отвод конденсата за пределы холодильника. Чаще всего встречается в аппаратах Атлант, Позис, Стинол.

Внизу холодильной камеры есть отверстие, куда стекает оттаявшая вода. Там скапливается слизь, грязь, остатки продуктов. Периодически этот канал нужно прочищать. Для этого применяется кусок проволоки, ватная палочка, тонкий предмет, можно намотать на него ткань. Для эффективности используется антибактериальное средство, разведённое в воде. Причиной засора может быть лёд в дренажном отверстии, его нужно протолкнуть тонким предметом.

Владельцы холодильников часто не подозревают о наличии поддона — ещё одной части дренажной системы. Он расположен с задней стенки прибора, внизу. Представляет собой чашу, привинченную к основанию. Такой поддон расположен на тёплом компрессоре, благодаря чему стекающий конденсат испаряется.

Причина плохого запаха может скрываться в этом поддоне. Если там скопилась слизь, по дренажному отверстию просочились остатки продуктов в жидком виде (например, молоко), обязательно появится тухлый аромат. Избавиться от него можно, промыв чашу с моющим средством.

Фреон в домашних условиях

Негативное влияние фреона на человека — тема, которая актуальна для людей, работающих на опасном производстве. В быту создать высокую концентрацию соединения попросту невозможно. Однако обращение с потенциально опасным веществом все же требует аккуратности. Поэтому о возможной утечке, о ремонте и замене фреона лучше узнать хотя бы минимум информации.

Как можно заметить утечку?

Об этом уже говорилось выше. Первый признак — внезапно ухудшившаяся работа агрегата или системы. Если рассматривать только хранилище продуктов, то они начнут размораживаться, а вода будет скапливаться в нижней части холодильника.

В любой конструкции всегда существуют самые уязвимые места. Риск возникновения утечки увеличивается на стыках элементов, на тех участках, где соединяются трубы морозильной и холодильной камеры.

Что делать при обнаружении утечки?

Устранить ее самостоятельно попросту нереально. У мастера-хозяина вряд ли найдется специальное оборудование — вакуумный насос, дозатор и т. д. В этом случае рекомендуют обратиться к специалисту, который подтвердит «диагноз», а затем надежно запаяет появившееся отверстие.

После устранения утечки последует откачка хладагента, замена поврежденной трубки и новая заливка фреона. Последней операцией для мастера станет повторное включение агрегата, и наблюдение за его работой определенное количество времени.

Без ремонта

В случае, когда поломка связана с засорением фильтров или капиллярных труб, ремонт не делается. Чтобы избавиться от проблемы, достаточно провести очистку. Если жидкость проникла в контур охлаждения, понадобиться снять фильтр осушитель. После устранения неполадки необходимо восстановить нужное количество газа. Дозаправкой должны заниматься мастера. После заправки нужно проверить работоспособность камер. Если трубки, которые входят в контур, начали обмерзать, значит, фреон добавлен в избытке.

Избыток фреона

Также выполняется тестирование герметичности. При необходимости выполняется удаление влаги из контура. Для этого применяется вакуумное устройство.

Как найти утечку фреона в холодильнике самостоятельно

Если компрессор работает не останавливаясь, припомните, как все началось. Возможно, в морозильнике лежало мясо, и вы со льдом оторвали его от стенки. А может быть, стремясь быстрее разморозить камеру, «нежно» отодвигали корку льда от поверхности ножом. В этот момент послышалось небольшое шипение, вскоре все стихло. Было? Тогда причина утечки очевидна. Сама проблема не решится, скоро весь газ стравит, и начнут портиться продукты. Необходимо вызвать мастера, чтобы устранил повреждение или заменил испаритель.

Неисправность	Цена	Время починки	Гарантия
Выезд мастера	Бесплатно**	В течении 24 ч	Нет
Диагностика	Бесплатно**	10-40 минут	Нет
Демонтаж	600 руб.	10-30 минут	Нет
ЛЕГКИЙ РЕМОНТ
Чистка дренажа	от 500 руб.	20-30 минут	3-6 месяцев
Регулировка дверцы	от 300 руб.	10-20 минут	3-6 месяцев
Перевешивание дверцы	от 600 руб.	20-40 минут	Нет
Замена шнура электропитания	от 500 руб.	20-40 минут	2 года.
Замена петли	от 600 руб.	20-40 минут	2 года
СРЕДНИЙ РЕМОНТ
Замена пускозащитного реле	от 400 руб.	20-40 минут	6-12 месяцев
Замена терморегулятора	от 500 руб.	20-50 минут	6 месяцев
Замена панели управления	от 600 руб.	20-50 минут	1 год
Замена дисплея	от 700 руб.	20-50 минут	1 год
Ремонт дверцы холодильника	от 700 руб.	20-60 минут	до 1 года
Замена электромагнитного клапана	от 800 руб.	30-50 минут	6 месяцев
Замена плавкого предохранителя (модели No-Frost)	от 800 руб.	30-60 минут	6 месяцев
Замена таймера оттайки (модели No-Frost)	от 800 руб.	30-60 минут	6 месяцев
Замена датчика оттайки (модели No Frost)	от 600 руб.	30-60 минут	6 месяцев
Замена температурного датчика	от 600 руб.	30-60 минут	6 месяцев
Замена герконового выключателя	от 600 руб.	30-60 минут	6 месяцев
Замена модуля управления (индикации, оттайки)	от 1900 руб.	30-80 минут	1 год
Замена нагревателя испарителя (модели No-Frost)	от 800 руб.	40-70 минут	6 месяцев
Замена вентилятора (модели No-Frost)	от 1800 руб.	40-70 минут	1 год
Ремонт проводки	от 800 руб.	40-80 минут	2 года
Ремонт ледогенератора	от 900 руб.	40-80 минут	6 месяцев
Замена уплотнителя двери	от 800 руб.	40-90 минут	6 месяцев
Ремонт блока управления или индикации	от 1100 руб.	40-90 минут	6 месяцев
СЛОЖНЫЙ РЕМОНТ
Заправка холодильника фреоном	от 2000 руб.	30-60 минут	до 6 месяцев
Ремонт или замена трубопровода (без заправки)	от 900 руб.	20-40 минут	6 месяцев
Замена фильтра-осушителя (без заправки)	от 800 руб.	20-40 минут	6 месяцев
Удаление влаги в холодильном контуре	от 800 руб.	20-40 минут	6 месяцев
Ремонт или восстановление теплоизоляции холодильного шкафа	от 1200 руб.	1-4 часа	6 месяцев
Замена конденсатора (с заправкой)	от 100 руб.	1-3 часа	1 год
Устранение засора в капиллярном трубопроводе	от 1000 руб.	1-3 часа	6 месяцев
Замена мотора-компрессора (с заправкой)	от 1000 руб.	1-2 часа	1 год
Замена испарителя (с заправкой)	от 900 руб.	1-2 часа	1 год
Ремонт испарителя (с заправкой)	от 700 руб.	1-2 часа	6 месяцев
Ремонт испарителя No-Frost	от 1000 руб.	1-2 часа	6 месяцев

Что это за вещество

Фреон был получен химическим путем в 1928 году в лаборатории компании General Motors. Свое название вещество получило от английского «freeze», что означает «холод». Существует порядка 40 модификаций хладагента, но на сегодняшний день выпускается 16.

Хладон используется в оборудовании для различных сфер жизнедеятельности человека. Например, в парфюмерной, медицинской и пожарной отрасли газ применяется в качестве выталкивающей силы основного вещества из емкостей (бутылок, флаконов, огнетушителей). В химпромышленности хладагент используется для синтеза полиуретанов и вспенивания химических реагентов, является главной сырьевой базой при изготовлении фторопласта и фтористых каучуков. В сельском хозяйстве хладон нужен для производства ядохимикатов против насекомых и грызунов-вредителей.

Фреон представляет собой разнообразные соединения этана и метана с содержанием атомов брома и хлора, которые в сочетании друг с другом образуют летучую жидкость, не имеющую цвета и запаха.

Фреон в домашних условиях

Как можно заметить утечку?

Что делать при обнаружении утечки?

3. История названия

В 1928 году американскому химику корпорации «Дженерал Моторс» («General Motors Research») Томасу Мидгли младшему (Thomas Midgley, Jr. 1889-1944 гг.) удалось выделить и синтезировать в своей лаборатории химическое соединение, получившее впоследствии название «Фреон». Через некоторое время «Химическая Кинетическая Компания» («Kinetic Chemical Company»), которая занималась промышленным производством нового газа — Фреон-12, ввела обозначение хладагента буквой R
(R
efrigerant — охладитель, хладагент). Такое наименование получило широкое распространение и со временем полное название хладагентов стало записываться в составном варианте — торговая марка производителя и общепринятое обозначение хладагента. Например: торговая марка GENETRONAZ-20
соответствует хладагенту R410A, который состоит из хладагентов R32 (50 %) и R125 (50 %). Существует так же торговая марка с таким же названием, как и у химического соединения — FREON
(Фреон), основным правообладателем которой является американская компания «ДюПон» («DuPont»). Это совпадение в названии до сих пор вызывает путаницу и споры — можно ли словом фреон
называть произвольные хладагенты.

Зачем нужен фреон

Не все люди знают, какую функцию выполняет хладагент. Фреон — основное рабочее вещество, отводящее тепло из отделений холодильника. Поэтому во внутренних камерах поддерживается необходимая температура.

Если газа недостаточно или он вытек, техника перестает нормально работать или выходит из строя полностью

Важно уметь обнаружить утечку фреона и знать, через какие места он выходит

Чтобы лучше понять, зачем нужен хладагент, можно ознакомиться с принципом работы мотора бытового прибора:

включается реле компрессора, замыкающее электрическую цепь, при повышении температуры, а при работе нагнетателя холода создается нужное давление в системе, чтобы газ попал в радиатор конденсатора;
хладагент становится жидким и образуется большое количество тепла, рассеивающегося в пространство благодаря радиаторной решетке;
после прохождения испарителя вещество оказывается в трубопроводе, где выравнивается и постепенно снижается давление;
жидкий хладагент попадает в радиатор и нагревается до заданной температуры, а затем превращается в пар;
происходит охлаждение конденсатора, а также снижение температуры в холодильнике.

Некоторые считают, что фреон вреден для человеческого организма. Однако он становится опасным только при большой утечке газа. В холодильнике находится его небольшое количество. Например, в устройствах фирмы “Атлант” есть 60-135 г фреона. Точное количество хладагента зависит от модели бытового оборудования.

Посмотреть » Как покрасить холодильник в домашних условиях своими руками в другой цвет

Фреон в холодильнике – особенности работы охлаждающей системы

Принцип работы холодильного агрегата основан на газе — фреоне, который обладает способностью менять состояние, благодаря чему происходит охлаждение продуктов.

Современные охлаждающие системы работают на экологичных хладагентах, даже улетучиваясь, они не причинят вреда организму.

Рассмотрим, как работает фреон в холодильнике, — основные моменты

Фреон приводится в движение за счет компрессора.
На приборной панели сзади образуется высокое давление.
На испарителе образуется низкое давление.
На панели сзади хладагент циркулирует в сжиженном виде, а на испарителе он испаряется.
Образуется холодный температурный режим.

Как работает фреон в холодильнике – нюансы, важные для мастера

В устройстве агрегата имеется особенная капиллярная трубка, которая дополняет трубки с фреоном. Конструкция обеспечивает беспрепятственную циркуляцию газа в системе: в зависимости от того, какой участок он проходит, газ переходит из жидкого состояния в газообразное и наоборот.

Последствия контакта с хладагентом

Сразу надо сказать, что сильные отравления фреоном редкость, однако если сталкиваются с тяжелой формой интоксикации, то осложнения довольно серьезны.

Дыхательная недостаточность. Основная причина этого состояния — отек легких.
Местные поражение кожных покровов. Прямой контакт с жидким фреоном может закончиться образованием химического ожога. Худший вариант — некроз тканей.
Печеночная и почечная недостаточность. Эти органы первыми принимают на себя удар, последствием для них становится либо частичная, либо полная утрата функций.
Сердечная недостаточность. Данное осложнение может возникнуть, если в кровь поступили токсичные продукты распада фреона под воздействием высоких температур (при пожаре).

Крайне тяжелое отравление и отсутствие первой помощи пострадавшему — те условия, которые могут привести к летальному исходу. Главная предпосылка — отек легких, при этом состоянии полностью блокируется работа парных органов.

Куда заправлять фреон в холодильник, кондиционер

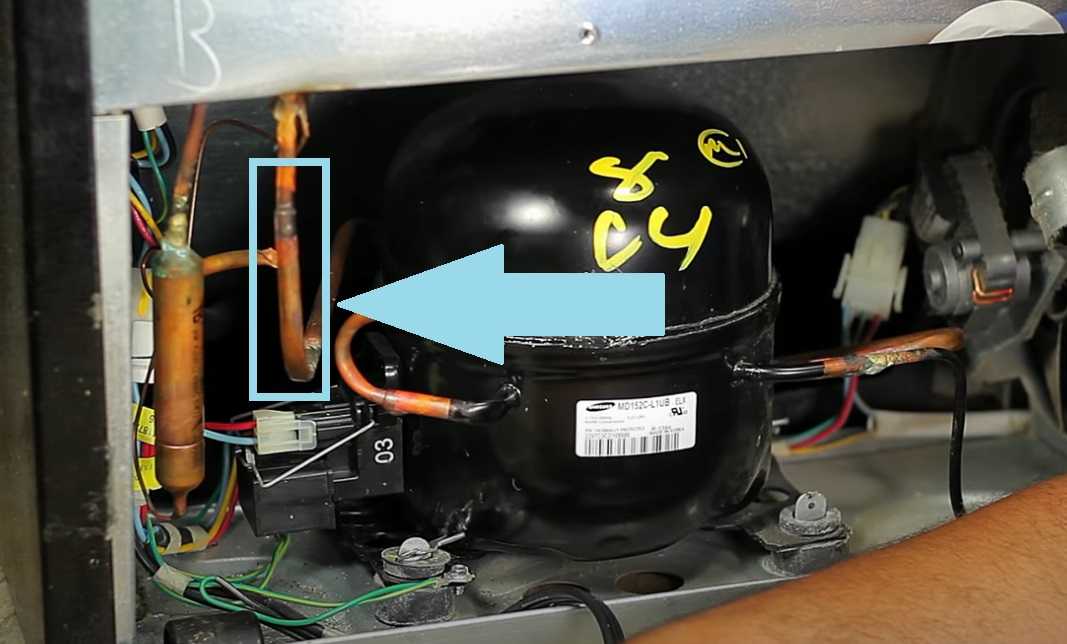

Если в холодильник уже заправляли фреон, на трубке возле компрессора может быть специальный вентиль. Если его, нет, придется врезать его. Место для врезки – медная трубка, идущая от испарителя к компрессору (обратный трубопровод):

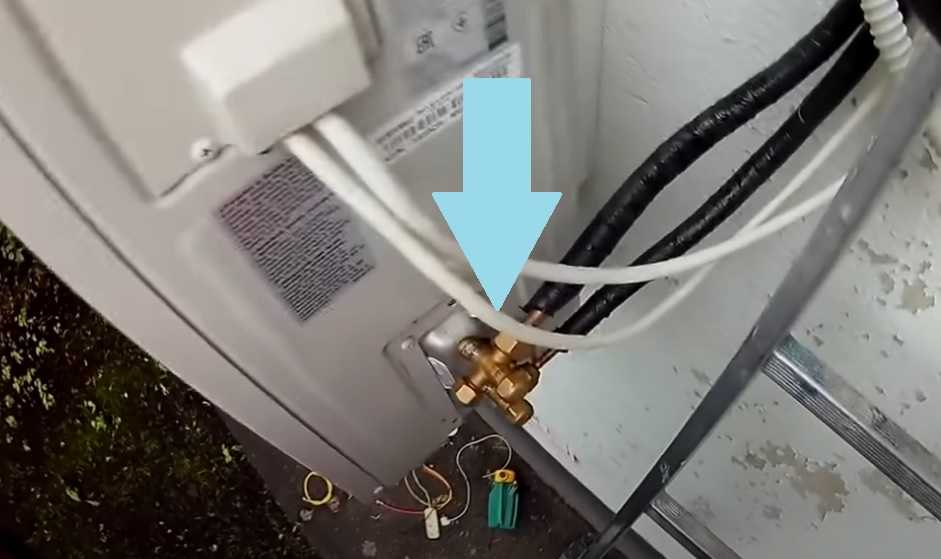

В кондиционерах предусмотрено место для заправки фреона. Это вентиль, который находится сбоку внизу наружного блока. Он находится с той стороны, где установлен компрессор (см. фото).

В этой публикации мы ответили на вопрос, где находится хладагент в кондиционере и холодильнике. Рассказали об устройстве системы и работе всех ее элементов. Надеемся, информация была понятна и полезна. Не забудьте поделиться ей с друзьями!

Использование ультразвукового течеискателя

Это, пожалуй, наиболее свежий способ обнаружения утечек, так как подобное оборудование начали применять в этой сфере относительно недавно. Принцип действия таких течеискателей связан с обнаружением и фиксацией звуков, которые человеческое ухо даже не может воспринимать. Собственно, они их обнаруживают и усиливают до такого состояния, которое уже может распознать специалист, занимающийся поиском утечки. Естественно, что в этом варианте желательно исключить воздействие на прибор других, посторонних звуков.

Наиболее точный результат работы ультразвуковые течеискатели показывают тогда, когда система находится под хорошим давлением, особенно если закачать предварительно в нее сухой азот, который будет покидать компоненты оборудования через поврежденное место значительно быстрее, чем обычный хладагент.

Холодильный агент, или, как его кратко называют, хладагент, является основным рабочим веществом в охлаждающей технике: холодильниках, кондиционерах (в т.ч. автомобильных), сплит-системах и т.п. Наиболее распространенный вид хладагента – фреон, хотя применяется также и аммиак, и иные углеводороды. Применение фреона в холодильных агрегатах обусловлено его отрицательной температурой кипения, т.е. когда хладагент кипит, он забирает тепло от охлаждаемого объекта и отдает её охлаждающей среде путем конденсации.

Как найти утечку фреона в холодильнике самостоятельно в домашних условиях

Появление неприятного запаха является свидетельством вытекания хладагента. Хотя ничем не пахнет фреон из холодильника, но при его испарении меняется микроклимат в устройстве, образуются патогенные микроорганизмы, вызывающие запах. Тяжелый аромат может быть вызван засором дренажной системы. В этом случае достаточно прочистить капиллярные трубки. Неприятные запахи возникают и при недостаточном уходе за оборудованием. Если появился запах гари, скорее всего, из – за нехватки хладагента сломался компрессор.

Поэтому, какой запах у фреона узнать точно нельзя, но для выявления проблемы нужно выполнить такие действия:

Проследить за работой компрессора, чтобы отметить время включения.
Осмотреть плотность прилегания уплотнителя по контуру. Нужно попробовать протянуть тонкую полоску бумаги через закрытую дверцу

Если это сделать трудно, уплотнение в порядке.
Важно проверить сеть. При сбоях электричества не будет компрессии.

В таких ситуациях проблема возникает не от протечки хладагента. В домашних условиях можно сделать простые манипуляции, если проблема не исчезла, нужно обратиться за профессиональной помощью.

Поиск в доступных местах

Чтобы отыскать протекание в доступных местах, у специалистов актуальны следующие способы:

задействуют пенный раствор, где показались пятна масла;
используют жидкость. Этот способ позволяет выявить разгерметизацию у съемных элементов. Устройство заполняется азотом, герметизируется и опускается в воду. Дополнительно добавляется мыльное средство;
применяют галоидное устройство, помогающее определить вытекание хладагента, внутри которого присутствует хлор. Прибор эффективен при обнаружении небольших трещин;
вливают в устройство ультрафиолетовые красители;
обнаружить проколы можно с помощью высокого давления. Если напор недостаточный, применяется наполнение сухим азотом. При его выходе из системы можно услышать шум в месте трещины;
диагностика ультразвуком фиксирует звуки протекания, которые не слышит человек. Специальное устройство поможет, если в системе есть давление.

Тест с мыльным раствором

К эффективным способам относится тест с мыльным раствором. Его очень просто сделать, но можно и приобрести и в магазинах. Это может быть раствор в аэрозольной упаковке или средство с добавлением присадок или в комплекте с помазками. После завершения процедуры нанесения спрея, нужно не забыть удалить его остатки, так как в них содержатся разъедающие активные компоненты.

Поиск в скрытых местах

Сложности возникают при внутренних протечках. Заметить проблему можно по вздутым стенкам. А для определения скрытых протеканий применяется электронный течеискатель. С помощью этого механизма выявляются маленькие трещинки.

Как выглядит утечка фреона в холодильнике

Если хладагент выходит, это можно определить при осмотре. Место прорыва окрашивается черным пятном и вокруг остается масло. Если прокол в закрытой части, то вздуется стенка камеры.

Если произошло вытекание фреона из холодильника, в камере будет тепло, а на полу появится маслянистая лужа. При попадании в помещение хладагент испаряется и после него остается масло, конденсат и продукты разложения. Показателем является и холодная решетка на лицевой стороне.

Специалист точно знает, как найти утечку фреона, в холодильнике. Для этого есть специальное устройство, подающее звуковой сигнал при обнаружении нарушения целостности.

Внутренняя утечка фреона в холодильнике

Сложности возникают, если утечка фреона произошла внутри устройства. В такой ситуации требуется изменить контур хладагента. Если прорыв в контуре двери, трубку прокладывают по задней поверхности. При прорыве в корпусе, специалист убирает изоляцию и делает контур заново. Восстановить работу техники при такой поломке очень сложно. И некоторые компании, у которых холодильник на гарантии, не занимаются ремонтом оборудования, а предоставляют замену.

Утечка внутри холодильника

Потенциально опасные ситуации

Негативное влияние фреона на человека в бытовых условиях — редкость. Однако в некоторых ситуациях все же можно обнаружить симптомы отравления хладагентом, контакт с которым может грозить осложнениями. Поэтому надо познакомиться с возможными опасными (случайными, намеренными) контактами, чтобы в будущем постараться предотвратить возникновение таких условий.

Самый серьезный случай в быту — сильная утечка фреона из кондиционера или холодильника в небольшом закрытом помещении, где или нет вентиляционной системы, или она работает плохо. Чтобы появились явные симптомы отравления хладагентом, концентрация вещества в воздухе должна быть довольно высокой — более 300 г/м3.
Вторая возможность ощутить влияние фреона на человека — нахождение в закрытом помещении, где есть два условия — пары хладагента и пожар. Температура выше 250-300° становится причиной распада фреона, одним из токсичных ядов становится фосген, но большую опасность представляет лишь два вида хладагента.
Еще один вариант — регулярная работа человека на производстве, где контакт с веществом постоянен. Последствия — хроническое отравление, кожные патологии из-за попадания в легкие и на кожу продуктов распада соединения.

Теперь надо остановиться на контакте этого летучего вещества с огнем. Самой опасной разновидностью фреона считаются только два соединения — дифтордихлорметан (R-12) и хлордифторметан (R-22). Именно при их взаимодействии с огнем образуется крайне ядовитый фосген. Но не надо забывать, что для этого необходима очень высокая температура.

Однако сейчас эти устаревшие виды хладона в оборудовании не используются: им на смену пришли фреоны нового поколения — R-407c и R-410a. В их производстве участвует R-134a, которым в старых бытовых агрегатах заменяют R-12. Именно эти, максимально безопасные вещества — причина удорожания новейшей техники. Но достоинства современного «дуэта» перевешивают этот недостаток: данные хладагенты не горят, не взрываются даже при прямом контакте с пламенем.

Еще один теоретически возможный сценарий — намеренное либо случайное проглатывание фреона в жидком состоянии, причем доза должна составлять как минимум 10 мл. Все эти ситуации можно назвать редкими случаями, которые трудно представить в быту. Поэтому обычно хладагент не представляет серьезной угрозы.

Устройство фреоновой магистрали

Компрессор;
Конденсатор;
Фильтр-осушитель;
Капиллярная трубка;
ТРВ (терморегулирующий вентиль);
Испаритель;
Обратный трубопровод.

Между собой все узлы соединены медными трубопроводами. Из меди также сделана капиллярная трубка. Все это вместе называется фреоновой трассой. Ниже рассмотрим, для чего нужны разные узлы системы.

Компрессор

Сжимает хладагент так, чтобы в конденсаторе он из состояния газа перешел в жидкость. При этом его температура существенно повышается. От частоты включения и скорости работы зависит тепло- и холодопроизводительность.

Конденсатор

Представляет собой радиатор, в котором сжимается фреон. Когда газообразный хладагент охлаждается, он переходит в жидкое состояние (конденсируется).

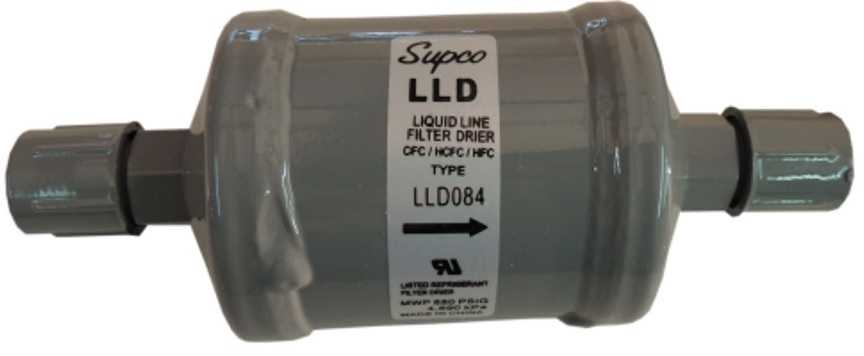

Фильтр-осушитель

Фильтр представляет собой патрон, наполненный гранулами адсорбента. Когда жидкий хладагент проходит сквозь него, адсорбент «вытягивает» влагу. Без него вода в виде кристалликов льда может попасть в компрессор, что приведет к его повышенному износу.

Фильтр-осушитель для холодильника.
Фильтр-осушитель для кондиционера.

Капиллярная трубка

Представляет собой медный змеевик узкого диаметра. Выполняет три функции:

Не допускает попадания большего чем нужно жидкого хладагента в испаритель;
Выравнивает давление в испарителе и конденсаторе, облегчая запуск компрессора;
Снижает нагрузку на компрессор.

ТРВ

Терморегулирующий вентиль дозирует количество фреона, который подается в испаритель. От количества зависит эффективность охлаждения или нагрева (в кондиционерах и тепловых насосах).

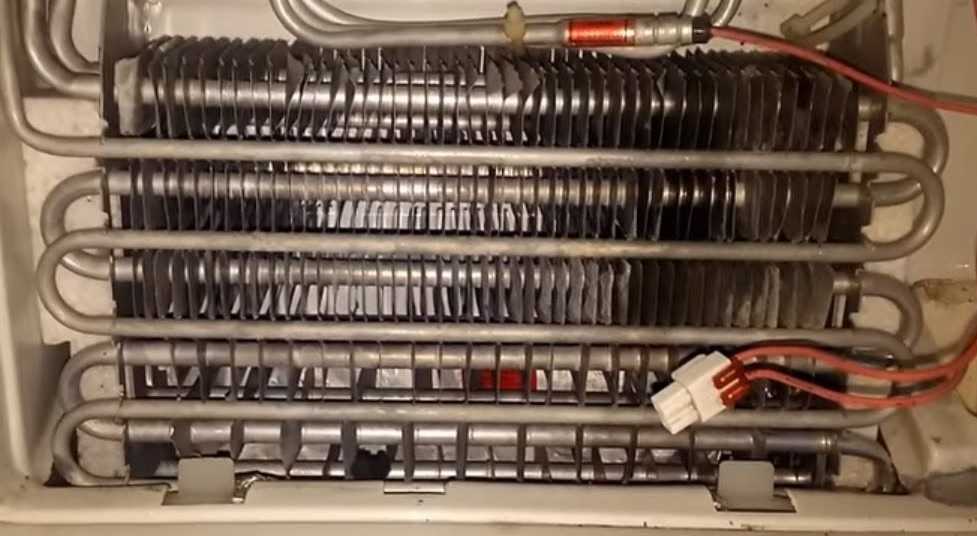

Испаритель

В испаритель подается дозированный объем хладагента под давлением. Когда он попадает внутрь, его давление падает и он закипает (испаряется). При этом температура хладагента существенно понижается. Когда он циркулирует по испарителю, отбирает тепло у окружающей среды, охлаждая ее. Сам фреон при этом нагревается.

Испаритель холодильника.

Обратный трубопровод

Через него нагретый хладагент попадает из испарителя в компрессор. Представляет обычную медную трубку без дополнительных узлов.
