Как сделать соковыжималку из стиральной машины

Изготовление пресса своими руками

Прессу нужна устойчивая прочная опора – станина. Самое простое – это собрать ее из деревянных брусков при помощи винтов. Для изготовления металлической станины потребуется сварочный аппарат и швеллер.

Размеры рамки зависят от диаметра рабочего корпуса или параметров дренажных решеток. Поэтому, если планируется корпусная конструкция, то подготовить емкость нужно заранее.

Простейший рамочный пресс с червячным механизмом

Сваривается устойчивая конструкция. По центру верхнего швеллера вырезается отверстие под гайку винта (можно использовать старый верстачный или заказать у токарей). Гайка вваривается в рамку.

Каркас рамочного пресса из швеллера

Затем собирается деревянная дренажная решетка, которая представляет собой два слоя реек, набитых перпендикулярно друг другу. Толщина реек – не меньше 20 мм. Также необходимо установить подставку из брусков. На верхнюю доску крепится фиксатор для давящей части винта – любая подходящая по форме металлическая деталь (можно посадить на эпоксидный клей).

Деревянная дренажная решетка пресса для яблок

Поднос делается из листа нержавеющей стали, в передней части выгибается носик-сток. Остается подставить кастрюлю или другую емкость. В итоге получается пресс.

Самодельный винтовой рамочный пресс

Корпусный гидравлический пресс для яблок

Станина для гидравлического пресса собирается по тому же принципу, как и для винтового. В качестве корпуса проще всего взять уже готовую металлическую или деревянную бочку. В самом низу вырезается отверстие и оборудуется сливным носиком.

Если деревянная бочка не совсем герметичная – даже хорошо. Сок будет сливаться сразу по нескольким направлениям, в итоге все равно окажется в поддоне. На такую конструкцию сверху лучше надеть пластиковый кожух побольше диаметром, чтобы не было брызг.

Деревянный корпус можно сделать самостоятельно:

Понадобится: несколько равных по размеру дощечек (можно паркетных), две полосы из нержавеющей стали и саморезы с антикоррозийным покрытием.
Доски сверху и снизу прикручиваются саморезами к полосам на расстоянии примерно 10 мм.
Полосы с досками сгибаются в виде круга, концы полос скрепляются болтами.
В качестве поддона может быть подходящая по диаметру пластиковая миска с вырезанным внизу сливом для сока.

Еще один важный элемент – упор для домкрата. Обычно делается из дерева: нужно сбить рейки и вырезать из получившегося полотна круг чуть меньше диаметра рабочего корпуса. Можно при помощи болгарки выпилить опору из листа нержавейки.

Упор для домкрата

Дренажные прокладки делаются также, как в описании для винтового пресса, но им придается круглая форма.

В итоге должна получиться конструкция примерно как на фото.

Корпусный гидравлический пресс для яблок

Соковыжималка из стиральной машины своими руками

Изготовление соковыжималки

После того, как корпус подготовлен, остается выполнить несколько простых действий.

Отверстия на корпусе барабана очень большие, а значит, вместо сока получится фруктовое пюре. Необходимо взять подготовленную сетку и шурупами прикрепить ее по кругу внутри барабана. При необходимости ее можно будет отсоединить для чистки.
Ребра нужно заточить, они необходимы для измельчения сырья.
Прикрепить патрубок к сливному отверстию.
Установить двигатель.

Подготовка стиральной машины

Машину следует положить на тыльную сторону на специальные бруски и надежно закрепить. Предварительно нужно снять все мешающие детали. Это модуль управления, помпа, клапан забора воды, датчик уровня жидкости, сливной фильтр.

снять ремень привода со шкива;
открыть люк, отогнуть резину, снять хомут, затем манжету;
выкрутить крепеж и снять амортизаторы;
убрать все элементы, мешающие вытащить бак;
вынуть бак и разобрать его, выкрутив болты и разжав защелки. Если он пластиковый – распилить на две половины;
очистить бак и барабан от ржавчины, накипи и иных загрязнений;
все отверстия, кроме сливного, заткнуть резиновыми заглушками;
заварить все мелкие отверстия сваркой и просверлить по периметру большое количество отверстий меньшего диаметра;
собрать обратно бак, установить в корпус машины, поставить амортизаторы и уплотнительную резину.

Соковыжималка из фронтальной стиральной машинки

Изготовление соковыжималки из фронтальной стиралки несколько сложнее и займет больше времени. Для конструирования устройства понадобятся:

машинка с фронтальной загрузкой и приводом от ремня;
пара металлических сеток размером 300х60 мм;
крепеж из болтов и гаек диаметром 3 мм;
емкость для сока;
заглушки из резины;
патрубок для слива;
набор отверток и торцевых ключей;
ножницы по металлу;
болгарка;
электродрель;
молоток и плоскогубцы.

Подготовительные работы

Со стиральной машинки снимают все лишние элементы (помпу, датчики, фильтр, клапан, устройство управления), после чего ее кладут тыльной стороной на бруски и хорошо фиксируют. Затем выполняют следующие шаги:

Снимают приводной ремень со шкива.
Открывают люк и отгибают резинку, демонтируют хомут и уплотнитель.
Отворачивают крепеж и снимают амортизирующие элементы.
Демонтируют все детали, препятствующие снятию бака.
Вынимают и разбирают бак, для чего выкручивают болты и разжимают защелки. Если бак выполнен из пластика, его распиливают пополам.
Очищают бак от различных загрязнений.
Все отверстия затыкают резиновыми заглушками, кроме сливного.
Монтируют бак и остальные элементы в обратной последовательности.

Процесс изготовления

После подготовительных мероприятий остается сделать следующее:

Сетку фиксируют внутри барабана посредством шурупов. Для чистки ее можно будет легко демонтировать.
Чтобы сырье измельчалось, ребра нужно заточить.
К сливному отверстию закрепляют патрубок.
Монтируют электромотор.

Принцип работы соковыжималки

Прежде чем запустить собранную конструкцию, нужно убедиться в ее устойчивости, а также в равномерном вращении барабана без заклиниваний. После этого вымывают фрукты и загружают их внутрь машинки.

Не нужно набивать устройство фруктами доверху. Иначе машинка измельчать не будет и может сломаться.

Если загружаются твердые яблоки, то барабан должен быть заполнен наполовину. Мягкое сырье можно класть в большем количестве. Под сливной патрубок устанавливают ведро или кастрюлю для сока. Остается запустить мотор в режим отжима. Во время вращения барабана яблоки будут биться, а из получившейся смеси — вытекать сок. Как и с предыдущей конструкцией, нет необходимости в резке сырья на кусочки. Производительность такой соковыжималки примерно такая же, как и в описанном выше варианте.

Что собой представляет пресс для яблок

При большом урожае фруктов многие садоводы интересуются, как сделать соковыжималку для яблок в домашних условиях. Для переработки этих плодов удобнее всего применять пресс. Можно выбрать один из 3 видов таких устройства, они отличаются по способу применения:

Механический — это самая легкая в изготовлении конструкция, не требующая объемных ресурсов. Понадобятся рама и винтовой пресс, который закручивается руками. Вместо емкости изготавливают сетчатую стенку, внутрь кладут круг из дерева, продукты и еще один круг. Под механизм устанавливают подходящую тару, в которую и будет стекать свежий сок.
Гидравлический пресс — модель из домкрата, для использования которой не требуется прилагать больших усилий. Это более дорогой и сложный вариант конструкции, так как требуются навыки для установки непосредственно пресса и деньги для приобретения домкрата.
Комбинированная модель — изделие, при изготовлении которого сочетаются предыдущие способы. При использовании этого механизма продукты сначала обрабатывают винтовым прессом, заодно фиксируя положение давящей поверхности, а после этого применяют домкрат, чтобы дожать остаток сока.

Оставшийся после обработки жмых можно использовать для приготовления сухофруктов или же пустить его на корм домашним животным.

Среди положительных свойств любой из перечисленных моделей самодельной соковыжималки:

отсутствие шума;
возможность заготавливать большие объемы сока на зиму;
легкость в изготовлении;
долговечность;
низкая себестоимость.

В числе недостатков — большое количество затрачиваемых на изготовление усилий и времени. Кроме этого, самодельная конструкция не даст максимальной эффективности, если сравнивать ее с промышленными аналогами. Бытовой механизм занимает много места и требует постоянного обслуживания. После каждого использования его нужно тщательно вымывать и высушивать, а все металлические детали смазывать маслом, чтобы они не подвергались коррозии.

Критерии выбора соковыжималки для большого количества яблок

Выбирая соковыжималку для больших объемов яблок, обращайте внимание на такие характеристики:

Рабочая мощность. Производительность и эффективность работы соковыжималки напрямую зависят от мощности – чем мощнее аппарат, тем выше эти показатели. Мощная соковыжималка способна беспрерывно перерабатывать большое количество яблок без перегрева двигателя.
Скорость вращения рабочего элемента. Для получения сока с минимальным количеством мякоти для спелых, мягких яблок следует выбирать низкую скорость, для твердых – высокую скорость вращения.
Круговой фильтр. Должен быть изготовлен из качественной нержавеющей стали, иметь большое количество отверстий. От диаметра и количества отверстий зависит качество получаемого сока.
Материал. У более качественных и дорогостоящих моделей корпус выполнен из металла или качественного ударостойкого пластика.
Горловина. От диаметра горловины зависит возможность загружать яблоки целиком, не разрезая их. Для яблок оптимальный диаметр составляет 63-85 мм.
Функция автоматического сбрасывания жмыха. Наличие этой функции позволяет получать сок лучшего качества, без попадания в него продуктов переработки, а также избавляет от периодической очистки вручную.
Пеноотсекатель. Яблоки в процессе переработки образуют большое количество пены, и попадание ее в сок отрицательно сказывается на его качестве.
Система защиты. При неполной сборке система защиты предотвратит включение прибора, что исключит риск нанесения травм режущими частями соковыжималки.

Собираем конструкцию

После качественной подготовки деталей, которая была осуществлена своими руками, ничего не стоит собрать готовый прибор. Для начала доработаем барабан стиральной машины, чтобы он превратился в полноценный плодоприемник соковыжималки.

Берем заранее заготовленные полоски металлической сетки и вставляем их по кругу барабана между креплениями ребробойников и на заднюю стенку.
Притягиваем их для прочности шурупами к стенке барабана. Сетка сыграет роль терки для овощей.
Кроме того разбить овощи в барабане поможет крепление ребробойника, его необходимо разогнуть, а края подточить. Вот и готов плодоприемник.

Теперь нам нужно усовершенствовать конструкцию, чтобы прибор прослужил как можно дольше. Прикручиваем дополнительные пружины к баку и стенке стиральной машины, для того чтобы погасить вибрацию бака от действия центробежной силы по горизонтали. Это необходимо, так как соковыжималку мы будем эксплуатировать люком к верху. Теперь нужно «дать жизнь» приводному механизму вращающему барабан, а именно подключить двигатель к электросети. Как это сделать смотрите на видео ниже.

Кладем нашу, сделанную своими руками соковыжималку, люком вверх и проводим пробный запуск. Барабан должен вращаться свободно на полных оборотах без стука и других посторонних звуков

Также важно, чтобы соковыжималка надежно стояла на деревянных опорах и не рухнула во время работы с полным плодоприемником. Подставляем под сливной патрубок емкость для сока, открываем люк, засыпаем плоды в плодоприемник и запускаем соковыжималку

Будьте внимательны! Ни в коем случае не накладывайте полный плодоприемник овощей или фруктов, мало того, что они не измельчатся и не дадут сок. При перегрузке есть риск повредить приводной механизм соковыжималки, особенно подшипники.

Что будет происходить с плодами? Вращаясь со скоростью 800-1000 оборотов в минуту, плодоприемник, он же барабан, разбивает плоды в кашу. Каша месится в плодоприемнике, а сок, вместе с частью мякоти под действием центробежной силы выдавливается через отверстия в боковой и задней стенке барабана и оседает в баке. Далее сок стекает по стенкам бака и уходит в слив и через патрубок попадает в емкость. Вот так работает соковыжималка, сделанная своими руками.

Сколько оптимально можно класть овощей и фруктов в барабан, чтобы они эффективно обрабатывались? Ответ прост – чем плотнее плоды, тем меньше их нужно засыпать в плодоприемник. Например, яблоки твердых сортов насыпают в полбарабана, то есть до того момента пока они не заполнят плодоприемник до половины. Морковь очень твердая, поэтому засыпать ее нужно в четверть плодоприемника, ну а ягоды типа смородины или вишни можно засыпать на ¾ плодоприемника – в общем, принцип понятен.

отметим, как видите сделать соковыжималку из автоматической машинки с фронтальной загрузкой своими руками не слишком сложно. Стиральная машина подвергается минимальной переделке, придется лишь сделать некоторые поправки в конструкцию и можно начинать перерабатывать десятки килограммов плодов с огорода.

Самодельная центробежная соковыжималка

Большой урожай может не только обрадовать, но и сильно озадачить дачника. Если в гараже завалялись детали от старой машины-автомата и есть базовые навыки работы с металлом, то сделать сокодавилку в домашних условиях не составит труда.

Для работы понадобятся:

заклепки;
болты;
центрифуга с баком;
шкив с ремнем;
мотор на 1,1 кВт;
нержавеющая труба на 100 мм;
патрубок 20 см;
сетка нержавеющая с ячейками в 1 мм;
лист металла 2 мм и куски жести;
тонкая резина;
стальные уголки.

Многое зависит от имеющегося бака, его размеров, подручных средств. Основная цель переделки — использовать ненужные детали. Желание усовершенствовать, облагородить конструкцию можно реализовать, используя покупные детали.

Пошаговая инструкция:

Из корпуса достать бак, убрать ТЭН и все сопутствующие элементы. Очистить от накипи с помощью уксуса или лимонной эссенции.
В баке, отделенном от центрифуги, заклепать все прорези кусками жести подходящего размера. Оставить единственное отверстие диаметром равным патрубку для вывода сока.
Подготовить терку для измельчения фруктов. Взять лист металла, вырезать идеально ровный круг диаметром на 20 см меньше дна центрифуги

Из тонкой резины вырезать прокладку, проложить между дном и теркой, особое внимание уделить симметричности кольца. Усилить конструкцию еще одним кругом из металла, подложенным под будущую терку.
В стальном листе просверлить отверстия на 5 мм с шагом в 15 мм

Пробойником придать дырочкам форму зубьев, как на обычной пищевой терке.
Прикрепить терку, металлический усилитель и прокладку болтами ко дну центрифуги. Гайки должны быть снаружи, хорошо усилить их шайбами, чтобы во время вращения болты не раскрутились.
Прикрутить шкив с ремнем. Установить и подсоединить мотор. Можно использовать родной мотор, если он выдает не меньше 1500 об/мин. При меньших оборотах следует взять любой более мощный двигатель.
В центрифуге уже есть дырочки для фильтрации мякоти, но они слишком большие, сок будет мутный. Чтобы это исправить, существует два способа: приклепать к внутренней части барабана нержавеющую мелкую сетку или каждый раз использовать чистую ткань для фильтрации. Если выкладывать сетку, то крепить как можно лучше к центрифуге, абсолютно неподвижно, без торчащих краев и углов. С тканью все проще, каждый раз перед обработкой фруктов ее нужно намочить в теплой воде, распределить по барабану, включить прибор, а центробежная сила закрепит ее на стенках.
Трубу на 100 мм закрепить над теркой на расстоянии 4 см с помощью болтов и металлических уголков. Трубу лучше сместить от центра ближе к бокам, чтобы доставать жмых было удобнее, не приходилось разбирать всю конструкцию.
Для неподвижности агрегата во время работы, его стоит установить на раму, сваренную из металлических уголков. Если такой возможности нет, резиновая покрышка погасит вибрации, обеспечит относительную устойчивость.
Патрубок прикрепить к баку для стекания напитка.

Видео о том, как все сделать самому:

Чаще всего такая соковыжималка используется для яблок, груш, моркови. Она лучше простого измельчителя для яблок тем, что выдает абсолютно чистый сок за малый промежуток времени, не требуя дополнительного пресса. В работе с виноградом без пресса и измельчения не обойтись в силу особенности строения ягод.

Зачем делать аппарат отжимающий сок?

Вопрос действительно хороший, зачем тратить кучу времени на переделку отработавшей стиральной машины, чтобы превратить ее в соковыжималку, когда в магазине совершенно свободно можно купить мощный аппарат, за сравнительно небольшие деньги? Ответ на этот вопрос кроется в человеческой природе.

Некоторые изготавливают такие вещи для фана, чтобы они стояли у них в гараже или на даче и можно было похвастать перед друзьями своей смекалкой и «золотыми руками». А некоторые изготавливают такие вещи своими руками просто потому, что им нравится процесс работы с «железками» и электрикой. Так на свет рождается самодельная бетономешалка из стиральной машины, наждак и Бог знает что еще. Какой бы ни была ваша мотивация, цель достойная, и мы постараемся помочь ее реализовать.

Какие материалы потребуются и как их подготовить?

Чтобы сделать соковыжималку из машинки автомат с фронтальной загрузкой своими руками нам потребуется отслужившая свой срок стиральная машина и еще немного запчастей сверху. Лишнее из корпуса стиральной машины мы убираем сразу. Помпа, прессостат, заливной клапан, сливной фильтр, блок и панель управления – все это лишние детали, они нам не потребуются. Также можно будет снять дно и заднюю стенку стиральной машины. Кроме всего этого нам потребуются две дополнительные амортизационные пружины, чтобы компенсировать центробежную силу по горизонтали.

Также нам нужно обзавестись двумя тонкими полосками металлической сеточки длинной 30 см и шириной 6 см, большим количеством болтиков и гаечек на 3 мм, емкостью для сока, новым сливным патрубком и заглушками из жести и резины. Из инструментов нам потребуется:

дрель;
болгарка;
сварка;
отвертки;
разные гаечные ключи;
тонкое шило или сверла;
плоскогубцы;
молоток;
ножницы по металлу.

Задумка в следующем, мы кладем стиральную машину автомат «на спину», по углам подставляем бруски и закрепляем их, чтобы машинка-соковыжималка с них не соскочила во время работы. Люк, манжету, барабан, двигатель и приводной механизм мы оставляем на месте, остальное убираем. Двигатель придется подключать отдельно, поскольку блок управления мы также убрали. Далее нам нужно подготовить детали для будущей соковыжималки, делаем следующее.

Снимаем приводной ремень со шкива.
Откручиваем амортизаторы и все остальные элементы, которые мешают снять бак.
Убираем манжету люка (для этого нужно ослабить хомут).
Вытаскиваем бак вместе с барабаном.
Если бак разборный, раскручиваем его, если неразборный, распиливаем по шву болгаркой.
Приводной механизм можно не разбирать и барабан не вытаскивать, наша задача вычистить дно бака от мусора и грязи, а также очистить внешние стенки барабана от той же грязи. После механической чистки, лучше дополнительно обработать дно и стенки бака, а также барабан уксусом.
Бак вычищен, в нем не должно остаться ни мусора, ни лишних деталей типа тэна, термистора и других датчиков. Все лишние отверстия нужно заделать с помощью жестяных и резиновых заплат. Оставим только сливное отверстие, к которому нужно будет прикрутить новый сливной патрубок.

Завариваем все отверстия барабана сваркой, они не годятся – слишком большие. Убираем ребробойники, а крепления для них оставляем, они помогут измельчать овощи и фрукты.
Проделываем в стенках барабана по всему периметру сотни мелких отверстий, диаметром 1 мм.
Собираем бак обратно. Если он был неразборный, тогда придется просверлить дрелью поперек шва по кругу 15-20 отверстий, промазать шов герметиком, а затем стянуть две части бака болтами.
Устанавливаем бак вместе с амортизаторами и манжетой люка на место – подготовка завершена.

Как сделать соковыжималку для яблок из домкрата своими руками

Один из самых популярных чертежей соковыжималки для яблок своими руками предлагает использовать для создания конструкции домкрат. Алгоритм выглядит так:

Из стальных профилей или прутьев сваривают опорную раму, которая будет держать на себе все остальные части. Конструкция должна быть очень прочной, рассчитанной на большую массу.
К опорной раме приваривают металлическую бочку для крупных объемов яблок. На ее дне и по бокам предварительно просверливают мелкие отверстия для стекания сока. При желании можно установить в большую соковыжималку своими руками деревянную емкость. В таком случае в нижней части рамы делают поперечные перемычки и прочно закрепляют на них бочку выбранного объема при помощи длинных винтов, чтобы она не скользила и не смещалась.
Наверху конструкции устанавливают упор для домкрата. Обычно его делают из нескольких деревянных досок, соединенных друг с другом.
Под бочкой с отверстиями ставят поддон для стекания сока яблок, а также фильтрующую сетку для отделения основного объема мякоти.

После этого остается только зафиксировать на упоре домкрат и привести его в работу. Использовать можно как ручное, так и гидравлическое приспособление. Домкрат механического типа после отжима сока яблок удастся снять с конструкции и применить по назначению. Гидравлический агрегат окажется более удобным в использовании, но его придется устанавливать на большую соковыжималку стационарно.

Большая соковыжималка на основе домкрата позволяет получить хороший объем сока — в среднем около 2 л за 5 минут

Процесс изготовления соковыжималки

Из стиральной машины извлекается бак с барабаном и двигатель. Боковые противовесы оставляются. Бак с барабаном тщательно отмывается. Для подключения мотора необходимо отрезать 2 провода от датчика оборотов. Затем из оставшихся четырех проводов нужно найти подключенные к щеткам мотора, и пару идущую на его статор. Далее необходимо соединить вместе один провод от статора и один от щеток. К оставшимся прикручивается кабель с вилкой для включения в сеть 220В.

Из уголка или профильной трубы сваривается станина для установки барабана с мотором. Барабан прикрепляется загрузочным отверстием вверх. Высота станины должна позволять подставлять снизу соковыжималки ведро.

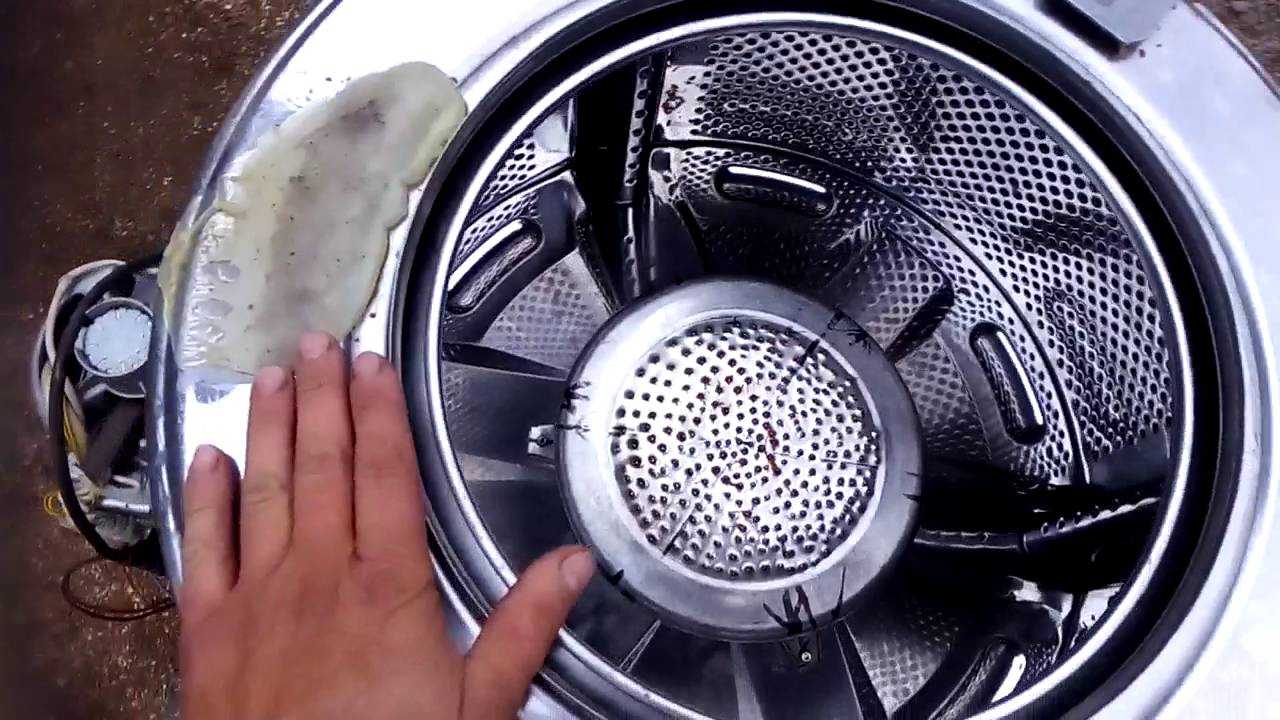

Отверстия в баке барабана необходимо закрыть. Для этого вырезаются заплатки из стенок кастрюли донора и устанавливаются на нержавеющие заклепки.

В дне бака делается круглое отверстие и в него плотно вставляется трубка, по которой будет сбегать сок в подставленное ведро.

От используемой для заплаток кастрюли отрезается дно. В нем изнутри делается плотная перфорация острым пробоем, для получения мелкой терки. При пробивании под кастрюлю подкладывается деревянная колодка или доска. Затем дно прикручивается к центру барабана на 3 уголка

Важно сохранить зазор между теркой и барабаном, чтобы натираемое пюре могло свободно выпадать

Далее изготавливается направляющее устройство. Оно представляет собой отрезок пластиковой трубы равной диаметру кастрюли. К ней прикрепляются заклепками угольники, которые цепляются за штатные проушины на передней части бака. Низ трубы на 5 мм не доходит до дна кастрюли.

Принцип работы соковыжималки следующий (наглядно смотрите в видеоролике ниже). Через направляющую трубу внутрь засыпаются фрукты (яблоки, груши). Вращающаяся терка натирает их в пюре, и оно за счет центробежной силы налипает на стенки барабана. Содержащийся в пюре сок стекает в бак, и по трубке перетекает в ведро. Во время работы соковыжималка периодически останавливается и из барабана убирается накопленный сухой жмых.

Чтобы в сок попадало меньше мягкости, можно перед работой прикладывать к стенкам барабана распаренную влажную простынку. Она прилипнет, и будет держаться. После выдавливания сока простыня убирается вместе со жмыхом, и стенки под ней будут чистыми.

Как сделать прессовую ручную соковыжималку для яблок

С давних времён наши предки использовали для выдавливания сока из фруктов ручной механический пресс. Простота конструкции, удобство пользования, ставит его в ряд самых надёжных и эффективных приспособлений для заготовки витаминов.

Принцип действия пресса для выжимания сока заключается в том, что фрукты размещают в обездвиженной ёмкости, стенки которой имеют отверстия для выхода выдавливаемой жидкости.
После загрузки яблок на них давит поршень, площадь которого соответствует сечению ёмкости. Под воздействием давления фрукты растекаются, а сок, через отверстия, стекает в поддон или другое приспособление для сбора жидкости.

Усилие, которое требуется приложить для раздавливания яблок очень большое. Поэтому для эффективного отжима используют систему рычагов, винтовой шток, домкрат или гидравлику. Изготовление простого механического пресса включает в себя следующие этапы работ:

Из листа нержавеющей стали нужно вырезать широкую полосу, которая станет корпусом ёмкости. Затем равномерно просверлить отверстия по всей площади вырезанного материала.
Из перфорированной полосы соорудить цилиндр, высота которого будет больше диаметра в несколько раз. Заварить стык круглой ёмкости.
Для удобства пользования прессом, из той же нержавейки изготавливают кожух перфорированной ёмкости, диаметр которого будет больше первой на 3–7 см.
Нижние части ёмкости и кожуха заваривают круглыми крышками из нержавеющей стали с отверстием посередине для крепления между собой. В нижней полости кожуха сразу делают отверстие для слива сока, если кожух не используется как ёмкость для сбора жидкости.
Теперь необходимо изготовить опорную раму. Для этого используют металлические профильные трубы прямоугольного сечения. Сначала сваривают опору в виде устойчивого квадрата, а затем, к опоре приваривают раму, к которой будет крепиться шток поршня.
В центре верхней балки сверлят отверстие большего, чем шток диаметра и приваривают резьбовую гайку.
Перед установкой штока, подбирают поршень и крепят его к нижней части вала с резьбой. Поршень изготавливают из дерева, металла или пластика. Главное, чтоб он выдержал усилие штока. Для этого деревянный или пластиковый материал защищают металлической накладкой.
Перфорированную ёмкость вместе с кожухом устанавливают на опору и закрепляют. Проверяют точность совпадения поршня с ёмкостью. При обнаружении неточностей, их устраняют.

Пресс к работе готов. Загрузка, отжим, выгрузка отходов занимает большое количество времени. Но качество отжима таким прессом будет самым лучшим по сравнению с другими методами.
Для ускорения процесса, в качестве привода используют электродвигатель с понижающим редуктором или гидравлический домкрат.

Изготовление соковыжималки своими руками потребует определённых усилий и времени. Эти затраты компенсируются позитивными эмоциями, при употреблении соков в любое время года.

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы сделать такой пресс для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

лист нержавеющей стали;
швеллер или квадратная металлическая труба сечением 40х40 и толщиной стенки не менее 3 мм;
труба диаметром 16 мм;
штанга, на поверхность которой нанесена резьба;
гайка;
доска толщиной 30 мм;
сварочный аппарат;
болгарка и электрическая дрель;
молоток;
ножовка по металлу.

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Если вы решили сделать соковыжималку для яблок или другого плодово-ягодного сырья, начните с изготовления перфорированной корзины, в которую будут загружаться плоды для отжима. Для такой корзины используют лист нержавеющей стали, на котором необходимо предварительно разметить места расположения будущих отверстий. После выполнения разметки отверстия сверлят, а потом зенкуют сверлом большего диаметра, чтобы сделать их конусными. Назначение этих отверстий состоит в том, чтобы обеспечить вытекание сока из корзины после его отжима.

Заготовка из листа нержавеющей стали с просверленными отверстиями

Из листа нержавейки с уже просверленными отверстиями необходимо сформировать цилиндр и проварить сформированный стык. Чтобы сок, выходящий через отверстия в стенках перфорированной корзины соковыжималки, не разбрызгивался и равномерно стекал в накопительный поддон, необходимо сделать защитный кожух, для чего также используется лист нержавеющей стали. Для изготовления такого кожуха, диаметр которого должен превышать размеры поперечного сечения перфорированной корзины, лист нержавейки сгибают в цилиндр и сформированный шов также проваривают.

Сгибание заготовки в цилиндр

После того как перфорированная корзина и кожух соковыжималки будут готовы, можно приступать к изготовлению станины. Ориентируясь на чертежи или рисунки своей самоделки, необходимо нарезать из швеллера или квадратной трубы куски требуемого размера, из которых сваривается рамная конструкция. Для того чтобы обеспечить устойчивость полученной конструкции, к ее нижней части привариваются ножки, также сделанные из швеллера или металлической трубы квадратного сечения.

Нижняя часть рамы из профильной трубы

В верхней части полученной рамы пресса необходимо просверлить отверстие, в которое вваривается гайка для винтового механизма устройства. В зависимости от того, большой или маленький пресс для отжима сока вам нужен, выбираются размеры перфорированной корзины и рамы, которая выполняет функцию несущего элемента всей соковыжималки.

Верхняя часть рамы с гайкой для винта

В качестве поршня, через который винтовой механизм будет оказывать давление на загруженное в корзину сырье, можно использовать древесную плиту (из нее вырезают круг соответствующего диаметра).

Заключительные процедуры изготовления соковыжималки предложенной конструкции – приваривание рукоятки к винтовой штанге, посредством которой ее можно будет вращать, и установка корзины и защитного кожуха на накопительный поддон.

Пресс почти готов, остается лишь покрасить раму

Если мощность и эффективность обычного винтового пресса для отжима сока вас не устраивает, то можно самостоятельно изготовить соковыжималку, которая будет приводиться в действие обычным механическим или гидравлическим домкратом. Следует иметь в виду, что даже простейшие отжимные прессы, приводным устройством которых является домкрат, позволяют извлекать до 70% сока от общей массы загруженного в них сырья.

Стиральная машина автомат и соковыжималка роторного типа

Подготовьте корпус к переделке

Для создания соковыжималки в домашних условиях желательно брать барабан из нержавейки. Однако пластиковый барабан также подойдет.

Все отверстия в барабане нужно заварить сваркой, поскольку они слишком большие.
Просверлите по периметру барабана множество мелких отверстий.
Теперь соберите бак обратно, ввинчивая шурупы. Если бак был неразборный, заранее нужно подготовить отверстия для саморезов.

Поставьте бак обратно в корпус, верните на место уплотнительную резину и пружины-амортизаторы.

Из мясорубки

Материалу изделия необходимо уделить особое внимание. От его качества напрямую зависит срок службы

Производят качественный агрегат из нетоксичного пластика и высококачественной стали.

Прежде чем начинать работу необходимо установить насадку для сока. Инструкция по монтажу:

Выньте металлическую насадку, которая рубит мясо.
Вставьте сетку и выжимную втулку с резьбой.
Поместите рубящую головку.
Зафиксируйте установку специальным болтом.

Достоинство соковыжималки из мясорубки ручного типа заключается в простоте. Устройство отличается надежностью, его не нужно подключать к электрической сети для работы. Приспособление имеет элементарный механизм, его детали не боятся воды и легко моются после использования.

Единственный минус устройства — не подходит для переработки яблок в большом объеме. Хотя с минимальной нагрузкой справляется легко и быстро. Избежать этого недостатка можно, если создать соковыжималку из электрической мясорубки. Мощность двигателя позволяет произвести намного больше сока.

Изготовление соковыжималки из электромясорубки пошагово:

Центральную головку для перемалывания фарша извлекают.
Сетку для фильтрации и отжимную втулку помещают в основу.
Собранную конструкцию устанавливают к корпусу вместе с чашей для приема переработанного сырья.

Далее конструкция фиксируется поворотным запором. Устройство готово к работе.

Что понадобится от стиральной машины

Типичные роторные соковыжималки отечественного производства работают максимум на 3000 оборотах в минуту. Скорости хватит, чтобы сдавить мякоть центробежной силой на сеточных стенках центрифуги. Фрукты и овощи забрасываются внутрь через специальное горлышко для подачи плодов. Предусматривается немаленьким, чтобы проходили целиком яблоки, морковка, свекла. На дне горизонтальной центрифуги находится терка в виде круга. Занимается измельчением плодов до мякоти, впоследствии отжимаемой.

Чем быстрее вращение и больше радиус центрифуги, тем процесс интенсивнее. Типичные соковыжималки не превысят по диаметру барабан стиральной машины, мотор или редуктор понадобятся на 1500 оборотов (Washing machine. ниже). Это нормальный режим функционирования при отжиме, механическая часть не пострадает.

Выбираем узкую модель стиральной машины с ременным приводом. Современный прямой привод не устроит. От глубины стиральной машины напрямую зависят габариты барабана. Диаметр почти не меняется, высота стенок окажется меньше. Когда поставим механизм вертикально, низкий параметр обеспечит скромную поперечную нагрузку от возможных перекосов на подшипники и сальники. Следовательно, тем дольше прослужит самодельная соковыжималка из стиральной машины. Соковыжималка для яблок, сделанная собственноручно, потребует от автомата жертв:

Барабан.
Бак (кожух).
Шкив под ремень.
Ремень.

Вынимаем из стиральной машины механическую часть вместе с подшипниками и сальниками.

Спрашивается, почему не использовать родной мотор. Ответим — если сумеете настроить на 1800 оборотов в минуту, вариант идеально подходит. Шкив придется снимать с родного мотора.
