Самостоятельная установка кронштейна для телевизора

Подвешивание ТВ на гипсокартонную стену

По поводу того, как закрепить телевизор на стене из гипсокартона, существует много мнений. Одни говорят, что можно применить дюбель-бабочку, другие – что это не надежное крепление. Из практики замечено, что вешать на “бабочку” можно телики весом не более 15 кг (диагональ 42 дюйма). Такой вариант можно использовать для телевизора на стену 32 или 42 дюйма. В противном случае, для телевизоров с большей массой, есть риск разрушения гипсокартона. Для наглядности, как пользоваться дюбелем-бабочкой, можно посмотреть видео:

Повесить телевизор на стену из гипсокартона можно более надежным способом: следует с помощью сильного магнита найти шурупы, которыми крепится лист к направляющим, и уже к металлическому профилю крепить кронштейн. Также можно повесить телевизор на гипсокартонную стену, используя шпильку-шуруп.

Такой анкер в качестве крепящего элемента можно вкрутить как в бетонную, так и в кирпичную стену (предварительно просверлив отверстие нужного диаметра). Длину шпильки нужно подбирать с учетом расстояния листа гипсокартона от основной стены. Чем на большую глубину в кирпич или бетон будет ввинчен анкер, тем больший вес он сможет выдержать, так как вся нагрузка будет на несущую стену, а не на облицовочный лист.

Как установить телевизор на стену, было рассмотрено выше. Но как быть, если лист гипсокартона используется не в качестве облицовки, а как перегородка? Крепить к такой плоскости дорогостоящий аппарат крайне не рекомендуется. В таком случае ТВ можно установить на специальную стойку, показанную на рисунке ниже. Повешенный таким образом телевизор на кронштейн можно поворачивать в любую сторону (благодаря роликам на стойке), то есть вся конструкция становится мобильной.

Можно для крепления телевизора к стене из гипсокартона, прикрутить к ней трубы для установки кронштейна.

Еще одним вариантом, как правильно повесить телевизор на непрочную стену, может быть применение полосы и ЛДСП, которую можно хорошо укрепить на ней. А уже на полосу можно прикреплять полочки, кронштейн и устанавливать аппарат. При таком варианте можно подвешивать панели больших размеров и большой массы, например, применив 2 параллельных полосы из ЛДСП.

Рассмотрев разные варианты монтажа телеприемника, можно понять, что основным затруднением, которое может возникнуть перед домашним мастером — это сверление отверстий, выбор и применение правильного крепежа. Если вы сомневаетесь в своих силах, лучше доверить работу специалистам.

Изготовить кронштейн самостоятельно

Сделать крепление телевизора на стену своими руками можно разными способами. Рассмотрим один из них. Чтобы самостоятельно изготовить кронштейн на стену для телевизора с диагональю в 32/42 дюйма, вам понадобятся:

4 металлических уголка;
велосипедная спица или гвоздь с большой шляпкой;
пластмассовые дюбеля;
дрель;
пластиковый короб для проводов;
строительный уровень.

Чтобы изготовить надежный кронштейн для телевизора своими руками, выберите правильные материалы для крепежа и уголков. С алюминиевыми уголками будет проще работать. Определитесь с шириной их сторон. Уголки будут задавать расстояние, отделяющее прибор от стены. Это расстояние должно быть достаточным для нормальной вентиляции задней стенки прибора. Если прибор будет плохо вентилироваться, неизбежно перегревание устройства и его быстрый выход из строя.

Дюбеля выбирайте покрепче, чтобы обеспечить максимально надежное крепления для телевизора на стену. Если что-то пойдет не так, подвес рухнет вместе с телевизионным аппаратом.

Процесс монтажа телевизора на стену:

Просверлите на двух уголках по 2 отверстия для крепления к телевизору. Следите, чтобы расположение отверстий совпадало с нужными местами на задней поверхности аппарата. Длина уголков не так существенна, как ширина. Главное, чтобы длины хватало на проделывание нужных отверстий. Следите, чтобы все сделанные вами отверстия располагались строго друг напротив друга, иначе прибор будет висеть криво.
В верхней части уголков, находящейся перпендикулярно от стороны крепления к телевизору, проделайте по одному отверстию для велосипедной спицы.
Когда эти уголки будут готовы, зафиксируйте их на тв блоке при помощи винтов. Можно сажать крепления для телевизора на винты М4.
Возьмите другую пару уголков. Проделайте в них отверстия для крепления телевизора на стену, как минимум по два. Оптимальное количество отверстий высчитывайте, исходя из веса прибора. Для тяжелых аппаратов понадобится больше отверстий, иначе самодельный кронштейн для телевизора не выдержит нагрузки.
Просверлите отверстия для велосипедной спицы на другой стороне уголков, в верхней части.
Сделайте разметку на стене, используя отверстия в уголках. Расстояние между уголками должно быть несколько меньше, чем между деталями, закрепленным на задней панели прибора. Уголки на панели должны со внешних боков охватить настенные уголки.
Чтобы ровнее разместить детали на стене, используйте строительный уровень. Если разметка будет недостаточно ровной, телевизор упадет с кронштейна. Возможно, стена тоже будет повреждена.
Пластмассовые дюбели пригодятся, чтобы закрепить алюминиевые уголки на стене.
Поднимите прибор до уровня уголков и совместите крепежи.
Проденьте велосипедную спицу в отверстия. Помните, что эти отверстия должны находиться на одинаковом уровне относительно друг друга. Спицу можно заменить толстыми гвоздями, длина которых составляет примерно 100 мм. Чтобы гвозди не соскочили с кронштейна, им нужно иметь шляпку с диаметром, превышающим размер отверстий.
Зафиксируйте крепеж.

Похожий принцип работы:

https://youtube.com/watch?v=5hnYBq6Hvho

Короб ПВХ нужен, чтобы безопасно убрать в него отходящие от телевизора провода. Как снять телевизор с настенного крепления этого вида? Отогните верхушки гвоздей, аккуратно поддерживая дорогой прибор снизу или по бокам.

Другой метод по сборке кронштейна для телевизора своими руками, на деревянную рейку и 4 подвесных крюка:

Возьмите деревянную рейку с сечением от 3 до 10 см. Разделите ее на 2 равных отрезка, соответствующих ширине прибора. Если вам нужно задать наклон при установке телевизора на стену, сделайте нижнюю рейку тоньше на полтора сантиметра.
Возьмите 4 шурупа-самореза с окольцованными головками. Вкрутите по 2 шурупа в торцы реек, не слишком близко к краям.
Сверлом проделайте в рейках отверстия для крепления к аппарату. Зафиксируйте деревянные планки на устройстве.
Разметьте стену. На ней нужно будет сделать отверстия под кольца на концах шурупов.
Просверлите необходимые отверстия.
Зафкисируйте подвесные крюки в отверстиях.
Как повесить телевизор на стену с кронштейном собственного изготовления? Поднимите устройство и наденьте кольца на крючья. Настенное крепления для вашего устройства готово.

Как снять телевизор с настенного кронштейна? Просто приподнимите прибор, чтобы крючья выскочили из колец.

Установка телевизора на стене. Как быть с кронштейном?

Закрепить телевизор на стене неподвижно с точки зрения эргономики возможно лишь в отдельных случаях. Хотя зона полной видимости у современных плоских телевизоров, как правило, не менее 120 градусов по горизонтали и 60 градусов по вертикали, медико-санитарные требования для длительного просмотра накладывают дополнительные ограничения: до +/–30 градусов от перпендикулярной центру экрана оси по горизонтали; наклон плоскости экрана по вертикали до +5 (вверх) и –15 (вниз) градусов. Если длительный просмотр возможен сидя и лежа (квартира-студия или малогабаритная с гостиной-спальней), вертикальный наклон допустим в +/–15 градусов. Т.е., система крепления телевизора к стене должна обеспечивать его поворот/наклон в определенных пределах , чтобы глаза зрителей находились в указанных зонах, а лучше всего – прямо против центра экрана.

Примечание: в каких случаях и как крепить телевизор на стене возможно наглухо/неподвижно, будет рассмотрено далее.

Цены на держатели телевизоров вроде бы не очень кусаются: хороший для диагонали до 30” можно приобрести за 2000-3000 руб. , а такой, который выдержит его на прочной капитальной стене – менее чем за 1000. Но если телевизор кредитный, то и эта сумма может иметь значение. Отсюда третий вопрос: а нельзя ли сделать и крепление для телевизора на стену своими руками? В магазинных изделиях вроде бы ничего сложного нет; для поворотных шарниров сгодятся малые гаражные петли (скажем, 10х120) или дверные разъемные с шариковой опорой. Что ж, посмотрим по работе.

Если отбросить чисто «гоблиновские (троллевые)», то все равно видно: совершенно обоснованных вопросов и замечаний по качеству работы и ходу ее исполнения более чем достаточно. Хотя, казалось, бы: ну что тут за умения такого нужно, набурить в стене дырок, загнать в них дюбели и посадить на саморезы железину, специально для этого предназначенную?

Или наоборот, телевизор для просмотра в спальной зоне необходимо поворачивать на 80-90 градусов. Но тогда обычный «ломающийся» кронштейн понадобится такой, что при просмотре в гостиной зоне его шарнир будет торчать сбоку и сведет весь дизайн интерьера на смех. А для подвеса на специальный кронштейн именно для таких случаев (см. далее) обычный телевизор не годится.

С другой, стороны, в 2-х частях другого сюжета показано, как самостоятельно изготовить кронштейн для телевизора.

Готовое изделие получилось вполне добротным, но только с 1-й степенью свободы (см. далее), что далеко не всегда приемлемо. Работа не из простых, а экономия не более 3000 руб. в самом лучшем случае.

Исходя из этих условий, можно относительно покупки или самостоятельного изготовления кронштейна телевизора дать следующие рекомендации:

Прежде всего нужно по требованиям медико-санитарии, эргономики и дизайна интерьера (именно в таком порядке) найти на стенах место для телевизора с удовлетворительными несущими свойствами опорной поверхности: при весе телевизора в 10 кг на каждую из 4-х точек его крепления к стене придется не менее 20 кгс; тут действует правило рычага.
Затем выбрать подходящую конструкцию крепления.
Если есть возможность воспользоваться сварочным оборудованием, доступ к металлорежущим станкам, соответствующие рабочие навыки и некоторый запас подходящих обрезков металла (стальная профтруба от 25х15х1 и лист от 1,5 мм), то можно сделать кронштейн для телевизора своими руками. Сэкономленных денежных средств хватит, чтобы отметить успешное завершение работы.
В противном случае – искать в Сети подходящее к вашим требованиям изделие. Выбор – необъятен, а как выбрать крепление телевизора со знанием дела и произвести его монтаж своими руками, об этом и есть весь последующий материал статьи.

Установка телевизора на стену

После покупки кронштейна, вам останется установить его на стене и присоединить к нему телевизор. Для этого вы можете обратиться к специалисту или произвести установку своими руками. Для самостоятельной установки вам потребуются следующие инструменты:

Убедившись в наличии всех инструментов и элементов крепления, произведите следующие действия:

С помощью карандаша, уровня и рулетки произведите разметку под отверстия для дюбель-шурупов. Обязательно проверьте ровное положение отметок по отношению друг к другу, ведь даже небольшой перекос кронштейна, может со временем, привести к падению телевизора.Просверлите отверстия с помощью перфоратора.Установите основную часть кронштейна на стену и прикрутите её дюбель-шурупами.Установите направляющие кронштейна на телевизор с помощью отвёртки и болтов.Поместите телевизор с установленными на него направляющими в пазы, на основной части кронштейна.

Существуют модели неразделяемых кронштейнов. В этом случаи, кронштейн целиком устанавливается на телевизор, и вся конструкция одевается на дюбеля. При большом размере телевизора, данный процесс установки, лучше производить с напарником.Подключите к телевизору провод питания и телевизионный кабель.

Дюбель «бабочка»Стены из гипсокартона.

Установка может значительно усложнится, если вы собрались повесить телевизор на перегородку, сделанную из гипсокартона. При таком варианте установки, вам придется найти внутренний металлический профиль перегородки и присоединить кронштейн к нему, с помощью дюбелей-«бабочек».Шуруп для крепленияДеревянные стены. Дерево по прочности, незначительно уступает кирпичу или бетону, но для крепления кронштейна на деревянную стену, лучше использовать вместо дюбелей, простые длинные шурупы-саморезы.

Для фанерной стены, можно также использовать дюбеля-«бабочки».Болты для сквозных крепленийСтены из хрупких материалов. Если ваш дом построен из гипсолита, арболита или некачественного шлакоблока, то в этом случаи, устанавливайте кронштейн, с помощью сквозных креплений. Для сквозного крепления делают отверстие сквозь стену и вместо дюбель-шурупов, используют болты с гайками и широкими шайбами.

Как снять телевизор с настенного кронштейна + видео

Многие владельцы современных плоских ЖК-телевизоров и плазменных панелей предпочитают монтировать их на вертикальных поверхностях стен квартиры. Такой тип крепления позволяет значительно сэкономить место, а также обойтись без специальной тумбы под телевизор. Тем более, что практически все современные телевизоры поддерживают способ крепления на стену, для чего на их задней стенке обычно расположены специальные отверстия с резьбой (отверстия для креплений стандарта VESA).

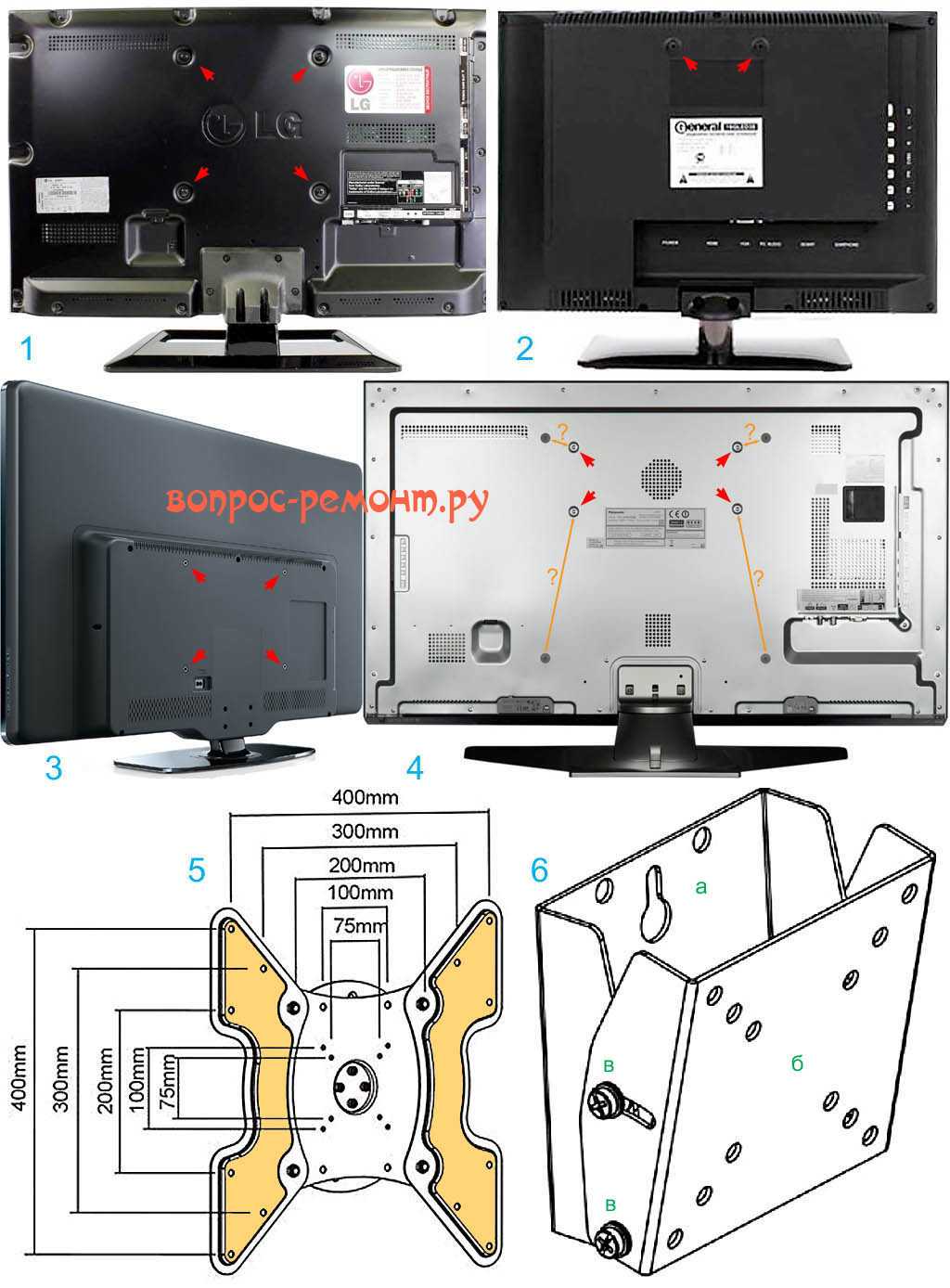

Задняя стенка телевизора с отверстиями для настенного кронштейна

Владельцу телевизора остается подобрать необходимый по конструкции / возможностям кронштейн и осуществить монтаж своими силами или с помощью профессиональных мастеров. Однако подобное расположение телевизора на настенном кронштейне имеет и некоторые недостатки.

Во-первых, усложняется доступ к задней панели телевизора, на которой расположены всевозможные коммуникационные разъемы. При необходимости подключения к телевизору дополнительного оборудования (DVD-плейеров, медиаплейеров, флешек или USB-удлиннителей и других устройств) возникает необходимость в доступе к задней стенке телевизора, что иногда невозможно осуществить без снятия его со стены. Во-вторых, при переезде, ремонте квартиры или желании изменить место расположения телевизора также возникает необходимость снять телевизор с настенного кронштейна.

В любом случае первое, что необходимо сделать — это выключить телевизор и отсоединить шнур питания от электросети. После этого следует отсоединить от телевизора антенный и другие кабели.

Далее все зависит от типа используемого крепления. Самый простой способ узнать, как снять телевизор с Вашего кронштейна — это обратиться к инструкции, которая обычно прикладывается к кронштейну. В ней подробно описывается процесс установки настенного крепления и монтаж телевизора на него, а также действия, необходимые для снятия телевизора с кронштейна. Таким образом, если у Вас есть инструкция к кронштейну, то всю необходимую информацию о том, как снять телевизор со стены, Вы можете получить из нее.

В случае, если инструкции к кронштейну не оказалось под рукой — не стоит отчаиваться. Кронштейн для крепления телевизора на стену — довольно простой механизм, с которым совсем несложно разобраться, визуально изучив его конструкцию.

Практически всегда конструкция кронштейна состоит из двух основных элементов — самого кронштейна, который жестко закрепляется на стене с помощью анкерных болтов и специальных планок (планки), которые с помощью винтов крепятся к телевизору. При установке телевизора на крепление планки заходят в специальные пазы кронштейна, после чего фиксируются на защелках или с помощью винтов-фиксаторов.

Кронштейн с фиксирующими винтами

Кронштейн с защелками

Таким образом, чтобы снять телевизор с настенного кронштейна необходимо частично вывернуть фиксирующие винты (болты) или отжать защелки (чаще всего расположенные на нижней части планок), после чего, приподняв телевизор, снять его с настенного крепления. В некоторых случаях для того, чтобы отжать защелки, необходимо потянуть за два свисающих с кронштейна за телевизором шнурка, предусмотренных производителем настенного крепления. В некоторых моделях настенных креплений для телевизоров фиксация вообще не предусмотрена, поэтому для того, чтобы снять телевизор с такого кронштейна достаточно просто немного приподнять телевизор.

В заключение статьи предлагаем Вам ознакомиться с видео, в котором показан процесс монтажа кронштейна на стену и установку на него прозрачного муляжа телевизора. Подобная конструкция настенных креплений очень распространена и используется многими производителями кронштейнов. В предлагаемом видео хорошо видно местонахождение фиксирующих винтов. Снятие телевизоров с кронштейнов в большинстве случаев производится в обратном порядке.

Предлагаем также посмотреть несколько коротких видео, в которых наглядно показаны способы установки / снятия кронштейнов различных конструкций.

Важные моменты при работе

Процесс снятия телевизора зависит от вида конструкции. Существует несколько разновидностей, и процесс демонтажа может немного отличается. Чаще всего, в комплекте с креплениями есть инструкция, в которой описано, как правильно осуществить монтаж, и как снять устройство. Также там есть полезные советы по получению доступа к разъемам на задней панели. Поэтому ознакомится с инструкцией необходимо до начала работы.

Если же инструкции нет (не было в комплекте или где-то потеряли), не нужно паниковать. Процесс демонтажа не сложный. Визуально осмотрев его, можно понять принцип работы.

Если конструкция была повреждена, необходимо купить новую. Но его можно сделать и дома, своими руками. Нужны базовые знания в строительстве и следующие инструменты:

Крепления навесных шкафов.
Дрель и сверла.
Дюбеля или анкеры.
Болты и шурупы.
Уровень и рулетка.
Отвертка.
Ножовка.

Сделать конструкцию своими руками можно следующим образом:

Для начала нужно выбрать подходящее крепеж от шкафа. Оно должно соответствовать устройство. При необходимости, обрезаем лишнее ножовкой.
При несовпадении отверстий в конструкции и телевизоре, необходимо сделать новые. Используем дрель.
По такому же принципу, делаем второе присоединение.
Присоединяем первое к телевизору. Используем отвертку для прикручивания болтов.
Размечаем, где именно на стене будут монтированы дюбеля.
Используя дрель, делаем отверстия.
Устанавливаем на стену.
Делаем то же со вторым.
Устанавливаем крепления в пазы устройства.

Как повесить телевизор на бетонную (кирпичную) стену

Первым делом необходимо разъединить кронштейн на 2 части: ту, которая должна крепиться к стене и ту, которая должна крепиться к телевизору.

Вот так выглядит часть кронштейна, которая крепится к телевизору:

Снять ее просто, открутив 2 небольших винтика. Главное их теперь отложить в надежное место и не потерять — они нам понадобятся на самой завершающей стадии.

Теперь подбираем подходящие винты и шайбы для крепления этой части кронштейна к телевизору. Все винты и шайбы грамотно разложены по размерам в нашей упаковке, поэтому, Вы легко их найдете. Прикручиваем крепление к задней части телевизора вот таким образом:

Обратите внимание на выпирающую втулку, которая приварена к кронштейну — она обязательна должна быть наверху телевизора, и именно она будет навешиваться на ту часть кронштейна, которая крепится к стене.

Теперь переходим ко второй части кронштейна, которую требуется закрепить на стене. Сначала примеряемся, как она у нас будет располагаться:

ВАЖНО! Телевизор располагается не точно по центру наклонно-поворотного механизма, он смещен вниз от него. Кроме того, распрямите кронштейн, повращайте его, представив, что на нем уже закреплен телевизор

Вы сразу увидите, где примерно на стене у Вас должен размещаться кронштейн — это точно НЕ на пересечении диагоналей экрана! Важно, чтобы когда Вы сложите Ваш кронштейн и приблизите его максимально к стене, то именно в этом положении телевизор должен оказаться на том месте, где Вы первоначально делали под него разметку при помощи шаблона из бумаги

И обязательно обратите внимание на то место на кронштейне, на которое будет навешиваться телевизор

Итак, дальше нужно крепить наш кронштейн к стене. Прилагаемый крепеж выглядит следующим образом:

Шестигранные саморезы выглядят очень внушительно, а вот дюбели совсем никуда не годятся. Я заменил их на свои.

Для завертывания шестигранных саморезов понадобится специальный накидной ключ с соответствующей насадкой под головку самореза:

Под дюбели я взял сверло диаметром 12 мм и с помощью перфоратора просверлил первое отверстие:

Далее берем кронштейн и прикручиваем его первым саморезом, не забыв подложить шайбу:

Если Вы никогда ранее не работали накидным ключом, то сразу поймете, что серьезные тяжелые конструкции монтировать к стене нужно только таким образом. Никакие шлицевые или крестовые отвертки не позволят Вам закрутить такие толстые и длинные саморезы. Шестигранным ключом закручивание происходит достаточно легко, хотя и нужно прикладывать определенное усилие.

Закручивать нужно практически до конца, но не затягивать сильно. Добиться того, чтобы крепление держало собственный вес, но при этом его можно было туго крутить на саморезе. Теперь нужно просверлить второе отверстие, причем таким образом, чтобы крепление было строго горизонтально. Для этого берем уровень, прикладываем к нижней грани кронштейна и поворачивая кронштейн на винте добиваемся того, чтобы пузырек на уровне был строго по середине:

Делаем вторую пометку на стене с помощью строительного карандаша, отводим в сторону кронштейн и просверливаем второе отверстие:

Прикручиваем аналогично второй саморез — наш кронштейн готов:

Наступает самый торжественный момент — обе части кронштейна (одна на стене, другая на телевизоре) готовы, и остается только взять и повесить телевизор на стену.

Лучше всего навешивание телевизора с большой диагональю производить вдвоем — так удобнее, убедился на собственном опыте.

На той части кронштейна, которая прикреплена к телевизору, находится втулка. Именно ее нужно насадить на полукруглую выемку в другой части кронштейна, которая закреплена к стене:

После того, как удалось насадить одну часть кронштейна на другую, следующим этапом нужно зафиксировать обе части кронштейна винтами, которые мы отложили в самом начале, когда разбирали кронштейн на 2 части:

На этом процедура монтажа телевизора на стену закончена. Теперь благодаря наклонно-поворотному креплению, мы можем крутить наш телевизор на стене как угодно, и под каким угодно углом:

Как выбрать новый кронштейн

Кронштейны под современные телевизоры имеют, по большей части, однотипные крепления, подходящие под различные марки ЖК-телевизоров (как маленьких, так и больших). Если говорить о внешнем виде и расцветке аксессуара, то подбирать их необходимо под дизайн интерьера комнаты. В последние годы в магазинах представлен огромный выбор кронштейнов разных цветов и конструкций, поэтому проблем с этим возникнуть не должно. Для старых моделей техники с кинескопом кронштейны не подойдут, но для них предусмотрены стойки с полочками, тумбы или специальные подвески, которые вешают на стену.

Как спрятать провода от ТВ

К современным моделям телевизоров может быть подведено до семи различных проводов. Такая большая гирлянда, свисающая вдоль стены, смотрится не слишком эстетично. Для того чтобы не портить ими ваш интерьер, их можно спрятать, воспользовавшись для этого одним из ниже приведенных способов.

Если розетка, отводимая для телевизора, размещена прямо под ним, в поле видимости попадет лишь она сама и воткнутая в нее вилка. Недостатком этого способа является то, что он позволяет убрать лишь шнур питания.

В неполой стене можно изготовить небольшой канал и поместить провода в него. После того, как они будут аккуратно в него уложены и закреплены, он закрывается материалом, используемым для отделки стен. Данный способ весьма эффективен тогда, когда установка телевизора на стену производится во время ремонта.

Оптимальным решением, не требующим огромных трудо- и денежных затрат станет покупка и установка кабель-каналов. Они производятся самых различных размеров и цветов, что позволяет подобрать идеально подходящий для вашего интерьера вариант.
