Антенна из пивных банок для цифрового телевидения — пошаговая инструкция
Многие любители просмотра телевизора, не задумываются над тем, каким образом он воспроизводит изображение и что для этого требуется. Каждый наслаждается просмотр любой передачи или фильма.
Может возникнуть момент, когда, находясь на природе, очень захочется посмотреть новую серию сериал или очередной футбольный матч, но при себе отсутствует улавливающее устройство. Такая ситуация может застать даже на даче или в черте города, когда, например, провод повреждается ветром. Выход будет один — смастерить самостоятельно антенну из подручных материалов, в качестве которых, вполне подойдут алюминиевые банки.
Какие банки для антенны выбрать
Если решение принято и имеется устойчивое желание соорудить антенну из подручных средств, в качестве которых могут выступать банки. Порой, когда выбор не слишком большой, остается идти в ближайший магазин или достать из мусорного ведра, уже использованные банки. Выбор лучше остановить на банках, выполненных из алюминия или имеющих жестяные вставки. Состав материала напрямую влияет на способ крепления кабеля. Например, для алюминия идеально подходят саморезы, в то время как паяльные работы применить не получится.
https://youtube.com/watch?v=EYaeE4lLXSs
Как выбрать кабель и держатель для антенны
Для работы подойдет два вида кабеля:
- плоский двухжильный;
- коаксиальный, имеющий жилу и экран.
Как вариант, подойдет обычная вешалка. Самое оптимальное место для размещения изготовленной антенны – вблизи окна. Это обеспечит качественный прием сигнала.
Какие понадобятся инструменты и материалы

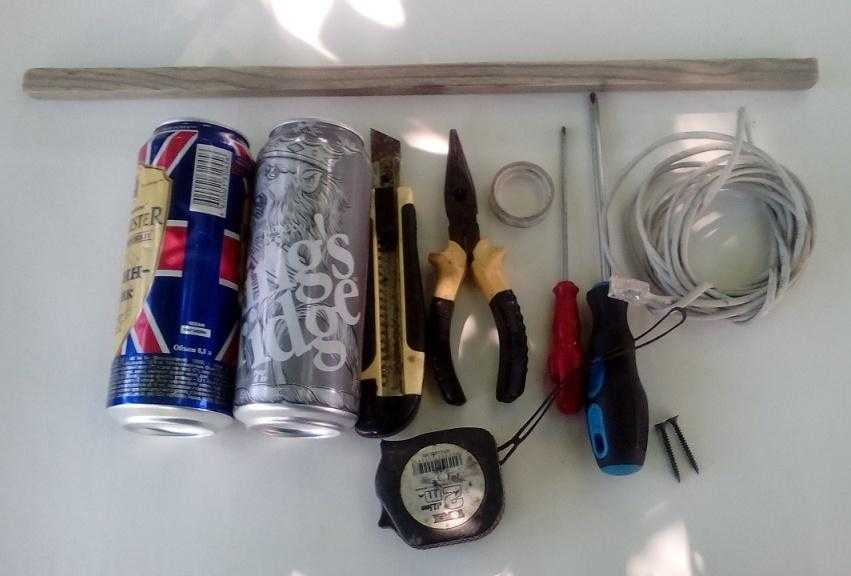

Чтобы соорудить антенну своими руками, потребуется запастись следующими материалами:
- 2 жестяных емкости (минимум 2 штуки);
- кабель от антенны;
- штекер для подключения;
- крепление, на котором будет сооружаться конструкция (подойдет рейка, вешалка для одежды);
- саморезы или шурупы;
- отвертка;
- нож;
- плоскогубцы;
- изолента.
Для надежного скрепления элементов конструкции следует применять в работе паяльник. Чтобы очистить кабель от краски, потребуется наждачная бумага. Очистительные работы необходимы для проведения через банки кабеля.
Чертежи, схемы и ручной расчёт
Не существует единой универсальной схемы для создания подручной антенны из банок. Главное, соблюсти два основных правила:
- банки должны быть парными и располагаться друг напротив друга;
- оплетка и центральная жила должны крепиться к разным банкам.
Важно учитывать и расстояние между банками, как правило, оно равняется 75-80 миллиметров. Точные параметры следует высчитывать самостоятельно, поэтому, не следует сразу крепить детали
Необходимо сохранить их подвижность для последующей настройки и поиска хорошего сигнала.
Изготовление мачты
Варианты изготовления мачты для крепления конструкции, напрямую зависят от фантазии и возможностей. Чтобы обеспечить качественный прием каналов, можно сделать:
- рейку — к ней будут приматываться банки при помощи изоленты;
- рейку с поперечными рейками, которые придадут мощности антенны.
Для установки изготовленной конструкции можно воспользоваться любой палкой, трубкой из металла или даже самой стеной комнаты.
Важно! Между металлическими элементами и крепление должен отсутствовать контакт. Использование шурупов допустимо, но потребуется следить за их расположением
Сборка
Банки нужно подготовить заранее — промыть хорошо их в горячей воде и просушить. Если банки разного соединения (оплетка и жила), то они должны располагаться в перекрестном порядке.

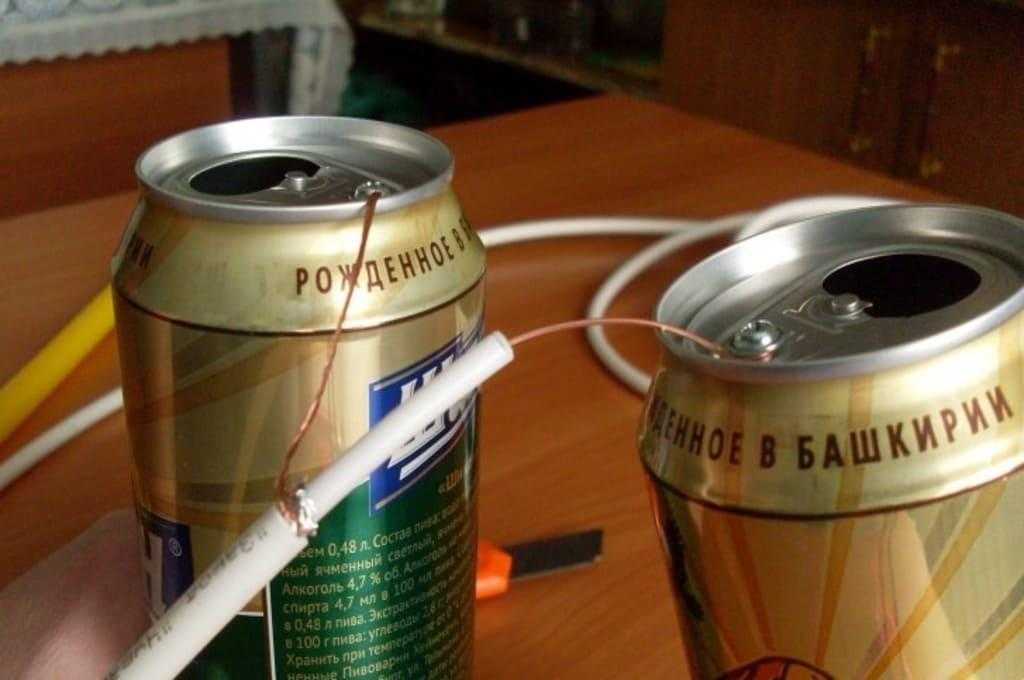

В банках проделываются отверстия и вкручиваются в них саморезы.
На саморезы крепятся жила и оплетка. После крепления к рейке банок, можно приступать к поиску сигнала.
На заметку! Если рядом не оказалось шурупов, то прикрепить провод можно к язычку банки, который обычно используется для ее открытия.

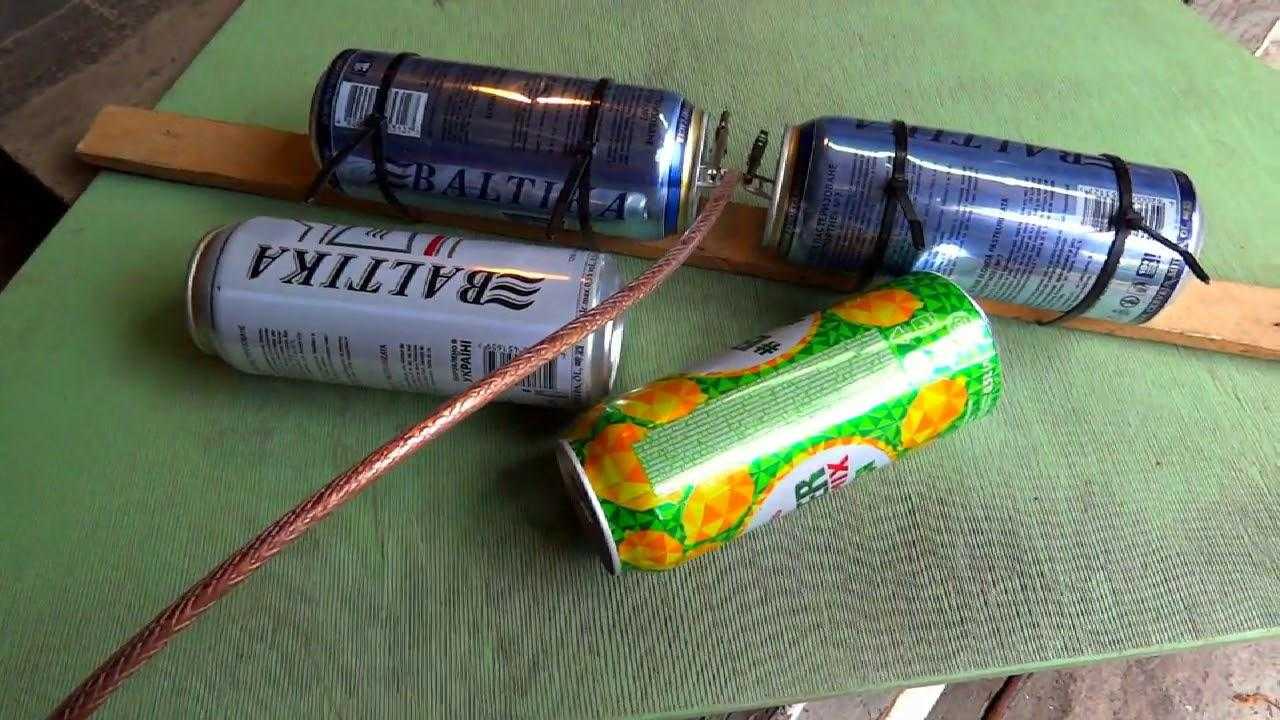

Антенна из четырех банок гарантирует лучший прием сигнала, при большем удалении от ретранслятора.
Чтобы соорудить антенну из четырех банок, потребуется:
- взять лист фанеры и сделать на нем разметку основания – расстояние между проводами зависит от сечения используемого провода;

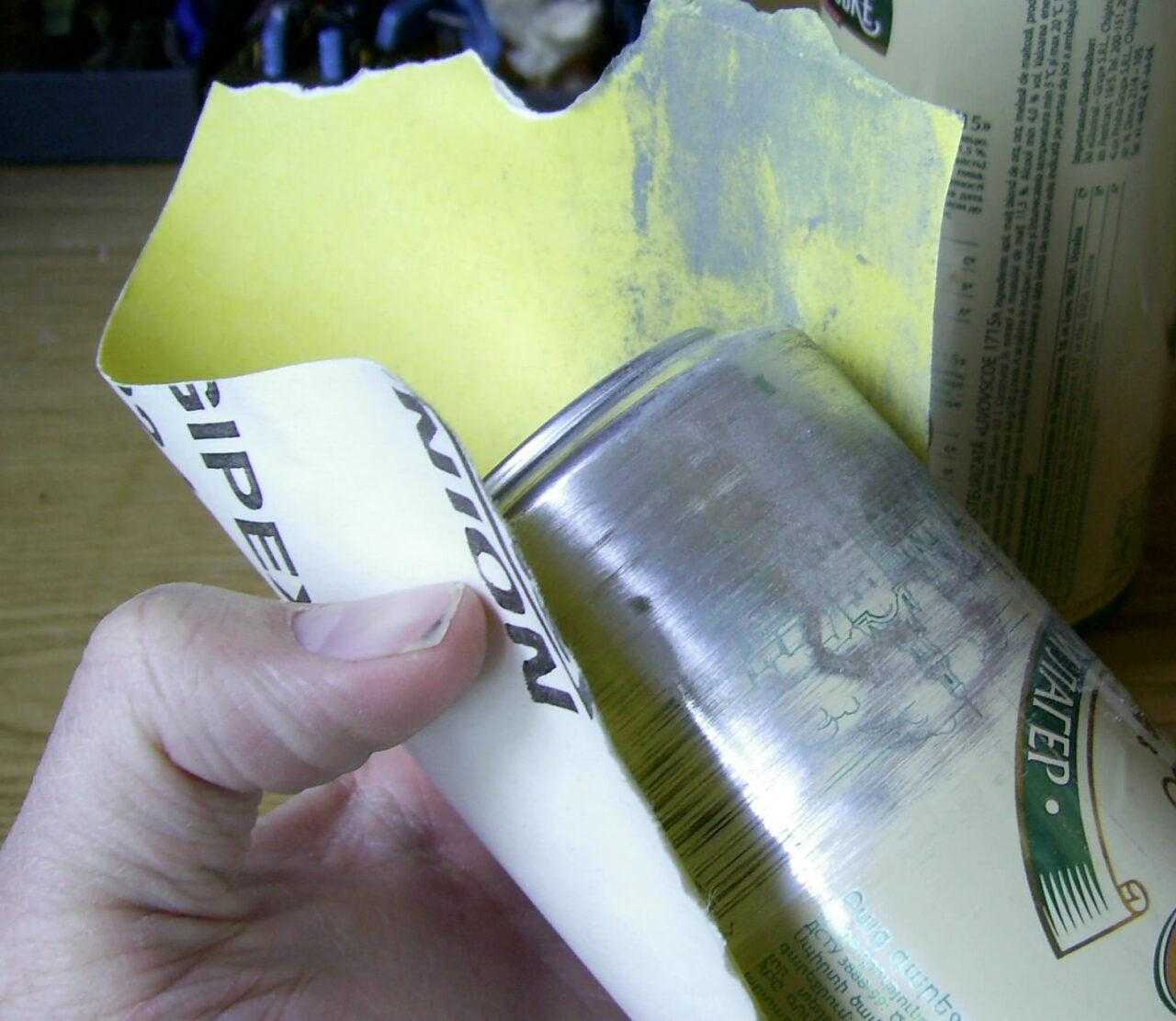

- банки предварительно зачищаются от лака, изнутри вкручиваются саморезы;
- лучше сделать это через предварительно подготовленное отверстие, которое можно сделать ножом, а разрезанные лепестки метала загнуть вниз;
- посередине подсоединяется трансформатор — при помощи прижимных посередине винтов, соединяющих провод между банками и самим трансформатором, располагающимся с обратной стороны фанерного листа.
Завершающим шагом будет являться соединение разъема с коаксиальным телевизионным кабелем и подключение его вторым концом к телевизору.
Конструкция приемных антенн
Главные показатели работы – КУ (коэффициент усиления) и КНД (коэффициент направленного действия). Их можно отрегулировать в зависимости от конструкции и сопротивления антенны. Эти характеристики указывают на эффективность устройства.
Большая часть антенн от производителей проектируются с учетом охвата всей окружающей местности. Их КНД можно сравнить с коэффициентом полезного действия и достигает величины 1. В зависимости от конструкции, антенны делятся на такие типы:
- Плоские. Принимают горизонтально отправленный сигнал. Отличаются простотой конструкции, дешевизной и простотой в производстве. Благодаря круговому горизонтальному охвату качественный сигнал принимается в 99% случаев.
- Широкие. Могут искать сигнал как по горизонтали, так и по вертикали. Благодаря работе в обоих плоскостях обеспечивается сферический поиск. Их стоимость более высокая и для их производства нужно больше компонентов. Однако они подходят в той местности, где плоские модели не находят сигнал (в горах).
Что касается коэффициента усиления, под ним подразумевается расстояние, на которое действует антенна. Показатель имеет единицу измерения децибелы. То есть, он указывает шумность сигнала, на которую рассчитан приемник.
Комнатная ДМВ Антенна своими руками. Типы телевизионных антенн
Телевизионная антенна – это прибор, специально предназначенный для приёма эфирного вещания телевизионных сигналов, которые передаются на частотах от 41 до 250 МГц в УКВ диапазоне, и от 470 до 960 МГц в УВЧ группе.
Телевизионные антенны бывают двух видов:
- Внутренние – расположенные сверху или рядом с телевизором;
- Наружные – установленные на крыше или чердаке дома.
Наружные антенны более сложные в изготовлении и монтаже, но такие приборы необходимы для адекватного приёма в периферийных зонах, удалённых от телевизионных станций.
Также антенные приборы делятся на:
- Активные, которые дополняются усилителем и требуют подключения к источнику электрического питания;
- Пассивные, которые усиливают сигнал только благодаря особенностям конструкции.
Наружная телевизионная антенна представляет собой прибор с высокой мощностью на входе, она имеет однонаправленную интенсивность излучения, поэтому её дальний конец всегда должен смотреть на вещательную станцию.
По длине волн, которые способны принимать телеантенны, их делят на три группы:
- МВ-антенны – такие приборы принимают очень длинные метровые волны, размер которых может быть от 0,5 до 1,5 м;
- ДМВ-антенны – эти устройства работают в дециметровом диапазоне, в котором длина волн находится в диапазоне от 15 до 40 см. Именно в этом охвате подаётся цифровое телевидение (ДТВ);
- Широкополосные антенны – это гибридная конструкция, в которой устанавливают и МВ, и ДМВ элементы. Такие радиоустановки применяются для приёма цифрового и аналогового вещания одновременно.
Чаще всего используют конструкцию наружной телеантенны, основанной на лог-периодической дипольной матрице. Такие изделия состоят из нескольких полуволновых элементов, состоящих из металлических стержней. Они действуют как резонаторы, в которых энергия накапливается за счёт радиоволн, которые заставляют двигаться электроны и создают устойчивые волны колебательного напряжения. Антенна может иметь разное количество стержневых элементов: чем больше, тем выше её коэффициент усиления.
Другая популярная конструкция, используемая в основном для приёма УВЧ – это отражающая TV-антенна. Такой прибор состоит из вертикального металлического экрана с несколькими дипольными элементами, установленными перед ним.
Полосы телевизионного вещания, которые должны быть охвачены одной антенной, слишком широки по частоте, поэтому для диапазонов УКВ и УВЧ используются либо отдельные антенны, либо комбинированные устройства. В таких конструкциях имеются два типа элементов: длинные, которые улавливают МВ (они расположены сзади антенной стрелы и часто функционируют как лог-периодическая антенна) и короткие элементы, которые улавливают вещание УВЧ (их располагают спереди стрелы).
Когда вы слушаете радио, то замечаете, что местные каналы можно легко настроить в FM- или УКВ-диапазоне, а вот поймать на них далёкое зарубежное вещание не получится, для этого приёмник нужно переключить на режим СВ и КВ.
Это говорит о том, что метровые, средние и короткие волны хорошо передаются на большие расстояния, а ультракороткие и дециметровые сигналы имеют малую зону покрытия. Однако недостаток ДМВ-диапазона, в котором работает наше цифровое телевидение, сводится к минимуму благодаря двум вещам:
- Во-первых, наличию большого количества вышек;
- Во-вторых, способностью больших объектов отражать сигнал.
Если вы живёте в частном доме рядом с высоткой, то телеантенну правильнее направлять не на далёкую вышку, а на соседний дом, который отлично отражает волны. Правильный выбор направления во многом определяет качество TV-сигнала.
Виды устройств ДМВ-Т2 для качественного приема эфирного телевидения
Посмотреть телевизор на цифровом сигнале DVB-T2 на даче с использованием стандартной комнатной антенны у вас, скорей всего, не получится. Здесь потребуется цифровая же антенна. Однако следует знать, что как таковых «цифровых» антенн не бывает. А существуют:
- антенны эфирные;
- антенные усилители;
- коаксиальные кабели.
Так вот если на коаксиальном антенном кабеле присутствует плата согласования сигнала (симметризатор), то перед вами пассивный вариант антенны. А если же здесь есть в наличии еще и усилитель с подведением электропитания, то антенна – активная. Подразделение таких антенн на активный и пассивный типы – это самая первая, основная классификация.
Кроме того, для приема цифрового сигнала на даче подойдут:
- дециметровые антенны (ДМВ);
- широкополосные антенны (МВ-ДМВ).
При этом рекомендуемый формат – многодиректорный, который позволяет направлять антенну непосредственно на ретранслятор. (Наиболее эффективной является широконаправленная разновидность антенны).
Метровый диапазон волн
При желании можно приспособить для принятия цифрового сигнала антенну для дециметровых волн. Однако в случае, если в наличии имеется только комплексная антенна и для метрового диапазона (МВ), и для дециметрового (БМВ) – так называемая, комнатная мультиволновка, то можно использовать и ее. Здесь достаточно просто будет подключить к антенне модульный блок SWA 9. Он представляет собой обычный антенный усилитель сигнала ДВБ-Т2.
Антенна метрового диапазона для принятия цифрового сигнала не предназначена.
Дециметровый диапазон (ДМВ)
Вообще, цифровой телевизионный сигнал, транслируемый в формате DVB-T2, передается в том же самом длинноволновом диапазоне, что и дециметровые волны.
Отличие на практике заключается что в случае цифрового сигнала невозможно увеличить дальность собственного расположения по отношению к ретранслятору за счет ухудшения качества картинки. Сигнал или присутствует, или его нет.
Также характерной особенностью «цифры» является высокое качество передаваемого изображения (конечно, в случае, если оно присутствует). Для приема сигнала формата DVB-T2 подойдет любая ДМВ-антенна.
Как сделать простую телевизионную антенну своими руками. Принцип сборки
Чтобы сделанная ТВ-антенна работала должным образом, нужно придерживаться некоторых принципов.
Вначале нужно определиться, где будет использоваться конструкция: в гараже, на даче, в доме, в квартире и т.п. Исходя из этого, выбрать тип приёмного устройства и из чего можно собрать антенну.
Основными элементами, которые могут понадобиться, – это телевизионный кабель , металлические планки, провода, изоляционные материалы, клейкая лента, паяльник, саморезы.
Элементы приёмного устройства, особенно через которые будет проходить полезный сигнал, лучше соединять пайкой > ё
Наилучший приём сигнала будет, если расстояние от телевышки до приёмника не будет преграждаться строениями, деревьями и прочими помехами. В таком случае для того, чтобы поймать сигнал, достаточно будет простой проволоки. И комнатная телеантенна в такой ситуации будет очень проста в изготовлении и не потребует усилителя.
Уличные антенны могут быть по конструкции аналогичны комнатным, но должны быть изготовлены из более прочных материалов, которые смогут выдержать погодные условия. Размещать следует непосредственно возле окон или на крыше.
При слишком слабом сигнале может потребоваться усилитель.
Итак, как должна быть сделана телевизионная антенна своими руками:
Устройство должно быть выполнено аккуратно и с наименьшими соединениями, чтобы уменьшить потерю сигнала;
Телеантенну нужно располагать по оси электромагнитной волны для наилучшего улавливания её составными элементами;
Должна быть защищена от помех;
Важно знать частоту вещания телеэфира, от которой будут зависеть и размеры приёмного устройства.
Что это и почему ловит DVB-T2
Принцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.
Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.
Оно обеспечивается двумя способами:
- усилением уже принятого сигнала;
- повышением чувствительности антенны за счет формы и направленности.
Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях:
Дальность до вышки-ретранслятора – не более 15 км.
Точное соблюдение расстояния между элементами конструкции. Не исключено, что во время настройки придется его регулировать. Поэтому перед окончательной сборкой надо предусмотреть возможность передвижения банок друг между другом.
Корректное расположение. Антенна из пивных банок для цифрового ТВ получается более широкополосной, чем фабричная. Как следствие, неизбежен прием не только телесигнала, но и паразитных шумов
Для цифрового телевидения это не так важно, но антенну рекомендуется размещать подальше как от телевизора, так и от других источников помех.
Правильно подобранное количество банок. Самая простая телеантенна собирается из двух емкостей из-под напитков
Но это получится полуволновой вибратор на частоту 250–400 МГц, на которой цифровое ТВ не вещает. Принимать сигнал такая конструкция будет, но только в идеальных условиях и от близкой вышки. Для качественного приема на более дальних расстояниях нужна конструкция минимум из 4 банок.
Варианты самоделок для приема DVB-T2
Прежде всего определимся, что конкретно мы ловим.
В России после введения федерального цифрового вещания по всей территории (за исключением некоторых районов, где оказалось дешевле всем жителям дать бесплатно пользоваться спутниковым вещанием) должны приниматься два мультиплекса – набора из 20 каналов, входящих в государственный пакет. Доступ к ним бесплатен, они передаются хоть и в цифровом виде, но открыто на дециметровом диапазоне.
Следовательно, требуется собрать телеантенну, рассчитанную на прием диапазона ДМВ.
Самодельная антенна — это сложно?
Трудно!Легко!
Вариантов конструкций, подходящих для приема телевизионного сигнала стандарта DVB-T2, множество: ДМВ-диапазон и условия его приема досконально исследованы поколениями ученых-физиков и радиолюбителей.
Перед вами сравнительная таблица характеристик наиболее простых и эффективных самоделок, используемых для приема цифрового телевидения:
| Тип антенны | Коэффициент усиления, дБ | Макс. дальность приема без усилителя, км | Макс. дальность приема с усилителем, км | Принимаемый диапазон, МГц |
| 0–3 | 15 | 15 | 440–800 | |
| 3–5 | 15 | 40 | 470–622 | |
| 5–11 | 20 | 70 | Любой (по расчету) | |
| 9 | 15 | 60 | Любой (по расчету) | |
| 5–6 | 10 | 50 | Любой (по расчету) | |
| 8–12 | 30 | 100 | Любой (по расчету) |
Разумеется, это далеко не полный перечень того, что можно сделать своими руками. Однако схемы таких конструкций, как антенны Ковачева, Туркина и «волновой канал», имеют существенные недостатки:
- слишком сложны, при этом эффективность не настолько выше, чтобы неподготовленному человеку имело смысл пробовать их изготовить;
- дальнобойные, но узкополосные. Например, если оба мультиплекса разнесены на 6 и более каналов (что регулярно встречается у ретрансляторов в сельской местности), придется делать и настраивать две антенны конструкции Туркина, для каждого мультиплекса свою, а затем подбирать согласующий трансформатор и выравнивать (в идеале – до миллиметра) длину кабелей.
Далее рассмотрим каждый вариант отдельно, выделим основные плюсы и минусы.
Простая антенна для Wi-Fi из металлической банки
Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

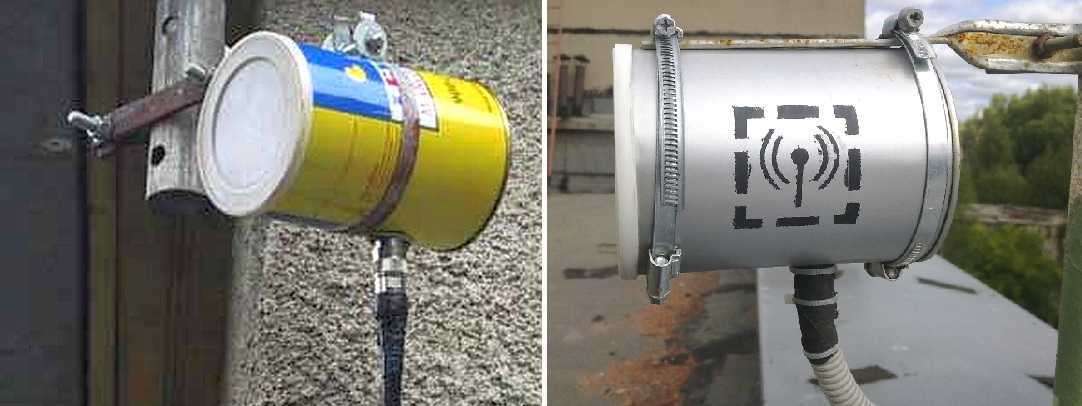

Так выглядит снаружи баночная антенна для Wi-Fi
Кроме банки и кабеля потребуется еще:
- радиочастотный соединитель RF-N;
- кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
- кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.
Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.
Размеры и сборка
При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.
Как сделать антенну для Wi-Fi своими руками
D — диаметрНижняя граница затуханияВерхняя граница затуханияLg1/4 Lg3/4 Lg
| 73 мм | 2407.236 | 3144.522 | 752.281 | 188.070 | 564.211 |
| 74 мм | 2374.706 | 3102.028 | 534.688 | 133.672 | 401.016 |
| 75 мм | 2343.043 | 3060.668 | 440.231 | 110.057 | 330.173 |
| 76 мм | 2312.214 | 3020.396 | 384.708 | 96.177 | 288.531 |
| 77 мм | 2282.185 | 2981.170 | 347.276 | 86.819 | 260.457 |
| 78 мм | 2252.926 | 2942.950 | 319.958 | 79.989 | 239.968 |
| 79 мм | 2224.408 | 2905.697 | 298.955 | 74.738 | 224.216 |
| 80 мм | 2196.603 | 2869.376 | 282.204 | 070.551 | 211.653 |
| 81 мм | 2169.485 | 2833.952 | 268.471 | 67.117 | 201.353 |
| 82 мм | 2143.027 | 2799.391 | 256.972 | 64.243 | 192.729 |
| 83 мм | 2117.208 | 2765.664 | 247.178 | 61.794 | 185.383 |
| 84 мм | 2092.003 | 2732.739 | 238.719 | 59.679 | 179.039 |
| 85 мм | 2067.391 | 2700.589 | 231.329 | 57.832 | 173.497 |
| 86 мм | 2043.352 | 2669.187 | 224.810 | 56.202 | 168.607 |
| 87 мм | 2019.865 | 2638.507 | 219.010 | 54.752 | 164.258 |
| 88 мм | 1996.912 | 2608.524 | 213.813 | 53.453 | 160.360 |
| 89 мм | 1974.475 | 2579.214 | 209.126 | 52.281 | 156.845 |
| 90 мм | 1952.536 | 2550.556 | 204.876 | 51.219 | 153.657 |
| 91 мм | 1931.080 | 2522.528 | 201.002 | 50.250 | 150.751 |
| 92 мм | 1910.090 | 2495.110 | 197.456 | 49.364 | 148.092 |
| 93 мм | 1889.551 | 2468.280 | 194.196 | 48.549 | 145.647 |
| 94 мм | 1869.449 | 2442.022 | 191.188 | 47.797 | 143.391 |
| 95 мм | 1849.771 | 2416.317 | 188.405 | 47.101 | 141.304 |
| 96 мм | 1830.502 | 2391.147 | 185.821 | 46.455 | 139.365 |
| 97 мм | 1811.631 | 2366.496 | 183.415 | 45.853 | 137.561 |
| 98 мм | 1793.145 | 2342.348 | 181.169 | 45.292 | 135.877 |
| 99 мм | 1775.033 | 2318.688 | 179.068 | 44.767 | 134.301 |
Порядок действий такой:
- Срезаем верхнюю часть банки, тщательно моем, высушиваем.
- На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.Этапы изготовления Wi-Fi антенны
- Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
- Напильником или наждачной бумагой обрабатываем края.
- К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.Готовая она выглядит так
- Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
- К обратной стороне соединителя припаиваем кабель.
- Wi-Fi антенна своими руками готова.
Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.
Стационарный уличный приемник сигнала
Ручная телеантенна из пивных банок, конечно, является лишь временным вариантом, хотя с ее помощью даже в условиях мегаполиса можно добиться устойчивого сигнала в квартире и выйти на основные федеральные каналы. Для загородного дома или дачи такое устройство может не подойти. Владельцам частной недвижимости стоит заняться конструированием стационарной антенны. Она мало чем отличается от простейшего аналога, но усложнение конструкции тянет за собой и дополнительную работу:
- Уличный приемник нужно защитить от дождя. Сделать это можно с помощью пластиковых бутылей.
- Наиболее простой вариант — поместить банки в бутыли с обрезанными днищами и горловинами. Снизу лучше сразу сделать отверстия для стока воды.
- Более надежный способ: отрезать только горлышко, а после крепления алюминиевой части припаять его обратно с помощью раскаленного металлического предмета. При этом, правда, может больше пострадать качество сигнала.
- На сборку садово-дачного приемника можно пустить уже не две, а десяток и более емкостей. Расположить их желательно в последовательном порядке на одной линии, делая ставку на количество. Но можно использовать несколько горизонтально расположенных по отношению друг к другу перемычек с двумя банками на каждой.
- При использовании большого количества емкостей кабель крепится не к каждой из них, а к соединяющим их проводам.
- Мачту для деревенской конструкции нужно поставить как можно выше (так появится больше шансов на бесперебойный прием). Для обеспечения устойчивости на нее можно пустить металлическую ось, но перемычки лучше делать деревянными. Не стоит пренебрегать и простейшей системой заземления.
https://youtube.com/watch?v=cWS5Sf1eV4A
На дачную антенну можно пустить и обычные жестяные консервные банки. Эффект от их использования вряд ли будет меньше. Но нужно учитывать, что они быстро ржавеют, а это сказывается на долговечности устройства.
Необходимые материалы и инструменты для изготовления
Пруток, провод, медная или алюминиевая тонкостенная труба — вот хорошие материалы для изготовления цифровой антенны. Подойдут любые токопроводящие материалы — металлические полосы, дюралевые уголки и прочее.
Свойства коаксиального кабеля аналогичны медному
Однако стоит он значительно дешевле и прочнее, что важно для объемной конструкции телевизионной антенны. У каждого в хозяйстве найдутся куски такого провода или неликвидного материала. Для создания могут понадобиться инструменты: пассатижи, нож, шайбы, саморезы, паяльник, дрель, отвертка, клеевой пистолет
Для плоских конструкций для подложки берут токонепроводящий материал — фанеру или подобный
Для создания могут понадобиться инструменты: пассатижи, нож, шайбы, саморезы, паяльник, дрель, отвертка, клеевой пистолет. Для плоских конструкций для подложки берут токонепроводящий материал — фанеру или подобный.
Антенна из проволоки
Многие дачники задаются вопросом, можно ли сделать телевизионную антенну из проволоки и как. Можно. Антенна из медной или латунной проволоки для телевизора – это довольно простая конструкция.
Проволоку для самодельной конструкции телевизора нужно хорошо зачистить от изоляции и присоединить один к батарее, а другой к телеприемнику. Такое приспособление способно принимать около пяти каналов. Присоединение комнатной антенны своими руками к трубе батареи необходимо для обеспечения более мощного сигнала приема.
Для того чтобы изготовить самодельную антенну из проволоки вам понадобиться:
- два куска медной проволоки, ширина которой равна 4 миллиметрам, а длина – 180 сантиметрам;
- отрезок фанеры, габаритами 150на 150 мм;
- дрель;
- усилитель;
- провод;
- арматура;
- саморезы.
Сделать такую ТВ-антенну можно следующим образом:
- Первым делом необходимо придать проволоке форму двух ромбов, сторона которых равна 45 сантиметров.
- Далее фиксируем фигуры на основе. Для этого требуется закрепить расплющенный конец проволоки болтами к точке крепления.
- Если вы применяете для основы металл, то для фиксирования элементов конструкции вам понадобиться сварка.
- Далее следует зафиксировать усилитель и закрепить на нем провод.
- Затем вся конструкция крепится к мачте, которую проще выполнить из металлической трубы.
- Последним этапом изготовления ТВ-антенны из подручных средств является обработка всего приспособления от коррозии.
Инструкция по изготовлению телевизионной ДМВ антенны
Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида.
Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения
Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу
Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.
Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.
Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора.
Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.
На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.
Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».
Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.
Когда все детали подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем, концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.
Плата антенны укладывается на дно коробки и закрепляется с помощью винта и гайки М3.
Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю».
На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.
Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.
Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье «Как сделать телевизионный краб своими руками».
Осталось закрыть коробку крышкой, вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.
Антенна из пивных банок
Несмотря на то, что выглядит она несерьезно, изображение становится намного лучше. Проверено неоднократно. Попробуйте!
Наружная антенна из пивных банок
Нужны:
- две жестяные банки емкостью 0,5 литра,
- кусок деревяшки или пластика около 0,5 метра длиной,
- кусок телевизионного провода RG-58,
- паяльник,
- флюс по алюминию (если банки алюминиевые),
-
припой.
Собираем так:
- В дне банки строго по центру сверлим отверстие (5-6 мм диаметром).
- Через это отверстие протягиваем кабель, выводим его через отверстие в крышке.
- Эту банку закрепляем слева на держателе так, чтобы кабель был направлен в середину.
- Вытаскиваем из банки кабель примерно на 5-6 см, снимаем изоляцию примерно на 3 см, разбираем оплетку.
- Оплетку подрезаем, ее длина должна быть около 1,5 см.
- Ее распределяем по поверхности банки и припаиваем.
- Торчащий на 3 см центральный проводник нужно припаять к донышку второй банки.
- Расстояние между двумя банками нужно сделать как можно меньше, и зафиксировать каким-либо образом. Один из вариантов — липкая лента или изолента.
- Все, самодельная антенна ДМВ готова.
Второй конец кабеля оконечиваете подходящим штекером, включаете в нужно гнездо телевизора. Эту конструкцию, кстати, можно использовать для приема цифрового телевидения. Ели у вас телевизор поддерживает этот формат сигнала (DVB T2) или есть специальная приставка к старому телевизору, то можете поймать сигнал от ближайшего ретранслятора. Нужно только узнать где он находится и туда направить вашу телевизионную антенну, сделанную своими руками из жестяных банок.
Простые самодельные антенны можно сделать из жестяных банок (из-под пива или напитков). Несмотря на несерьезность «компонентов» работает она очень хорошо, а изготавливается очень просто
Ту же конструкцию можно приспособить для приема каналов метрового диапазона. Вместо 0,5 литровых банок поставьте на 1 литр. Будет принимать МВ диапазон.
Еще один вариант: если паяльника нет, или паять вы не умеете, можно сделать проще. Две банки привязываете на расстоянии в несколько сантиметров к держателю. Конец кабеля зачищаете на 4-5 сантиметра (аккуратно снимаете изоляцию). Оплетку отделяете, свиваете в жгут, из нее делаете колечко, в которое просовываете саморез. Из центрального проводника делаете второе колечко и через него продеваете второй саморез. Теперь на дне одной банок зачищаете (шкуркой) пятнышко, к которому прикручиваете саморезы.
Вообще-то для лучшего контакта нужна пайка: колечко оплетки лучше залудить и запаять, как и место контакта с металлом банки. Но и на саморезах получается неплохо, правда, периодически окисляется контакт и его нужно чистить. Как «заснежит» будете знать — почему…
Возможно, вам интересно, как сделать мангал из баллона или бочки, прочесть об этом можно тут.
