Технические характеристики и разновидности

Учитывая большое количество разновидностей элементов питания этого типа, важно уметь разбираться в каждом из них, чтобы обеспечить наиболее правильную эксплуатацию изделий, а также чтобы исключить ситуацию, когда в посадочное гнездо электрического прибора устанавливается батарея, которая не подходит по основным электротехническим параметрам

Солевая батарейка R20 1.5v

Солевая батарейка является очень недорогим изделием, что и объясняет ее востребованность, несмотря на наличие на рынке более совершенных изделий. Основными параметрами батарей этого типа являются:

Характеристика	Значение
Форма	Цилиндр
Вид	Угольно-цинковая (солевая)
Упаковка	Фирменный блистер
Диаметр	34,2 мм
Высота	61,5 мм
Емкость батарейки	4000 мАч
Номинальное напряжение	1,5 v
Рабочая температура	от -5 до + 55 °С.
Температура хранения	от –40 до +50°С
Срок годности	до 3 лет
Масса	160 гр

Гальванический элемент R20 не отличается большой емкостью, но это изделие весит относительно немного, поэтому если необходимо установить несколько элементов в устройство, то в результате подобной «загрузки» вес прибора будет увеличен незначительно.

Солевые батарейки R20 1,5v

Щелочная батарейка LR20 1.5v

Если в качестве электролита в батарейке типоразмера D используется щелочь, то изделие приобретает значительно большую выносливость, то есть обладает большей запасом электроэнергии. Основными параметрами батарей этого формата являются:

Характеристика	Значение
Форма	Цилиндр
Вид	Щелочная
Упаковка	Фирменный блистер
Диаметр	34,2 мм
Высота	61,5 мм
Емкость батарейки	4000-6000 мАч
Номинальное напряжение	1,5 v
Рабочая температура	от -30 до +50°С
Температура хранения	от –40 до +50°С
Срок годности	5 лет
Масса	170 гр

По габаритам элемент питания D полностью соответствует типоразмеру, номинальное напряжение также не превышает 1,5 Вольта, но по емкости разброс может быть значителен у различных производителей.

Щелочные (Алкалиновые) батарейки LR20 1,5v

NiMH аккумулятор HR20 1.2v

Никель-металлогидридные аккумулятор типоразмера D можно перезаряжать многократно, но элементы питания этого типа обладают одним существенным недостатком – меньшим напряжением. В отличие от щелочных и солевых батарей этот параметр составит всего 1,2v.

Другие важные характеристики АКБ HR20 следующие:

Характеристика	Значение
Форма	Цилиндр
Вид	Никель-металлогидридный аккумулятор
Упаковка	Фирменный блистер
Диаметр	34,2 мм
Высота	61,5 мм
Емкость аккумулятора	3000-7500 мАч
Номинальное напряжение	1,2 v
Количество циклов заряда/разряда	1000 раз
Рабочая температура	от -30 до +50°С
Срок годности	12 лет
Масса	150 гр

По размеру элементы полностью соответствуют АКБ типа D, но возможность перезарядки значительно выделяет их на фоне обычных батареек.

Никель металлогидридные аккумуляторы HR20 1,2v

NiCD аккумулятор KR20 1.2v

Аккумуляторы этого типоразмера могут быть также изготовлены по никель-кадмиевой технологии. Определить принадлежность источника питания к этой категории можно по символам «KR», которые наносятся на корпус. Основными параметрами АКБ этого типа являются:

Характеристика	Значение
Форма	Цилиндр
Вид	Никель-кадмиевый аккумулятор
Упаковка	Фирменный блистер
Диаметр	34,2 мм
Высота	61,5 мм
Емкость аккумулятора	4000-5000 мАч
Номинальное напряжение	1,2 v
Количество циклов заряда/разряда	500 раз
Рабочая температура	от -30 до +50°С
Срок годности	12 лет
Масса	150 гр

Перезаряжаемые элементы KR20 не отличаются большим ресурсом работы, но могут эксплуатироваться при отрицательной температуре (до -30 градусов Цельсия), что положительно характеризует их по этому параметру в сравнении с обычными солевыми батарейками.

Никель Кадмиевые аккумуляторы KR20 1,2v

Li-Ion аккумулятор 32600 3,7v

Литиевые аккумуляторы являются «долгожителями» среди изделий этого типа. При правильной эксплуатации они способны выдержать значительно более 1000 циклов заряд разряда. Другими отличительными характеристиками элементов питания 32600 являются:

Характеристика	Значение
Форма	Цилиндр
Вид	Литий-ионный аккумулятор
Упаковка	Фирменный блистер
Диаметр	32,5 мм
Высота	60,5 мм
Емкость аккумулятора	5000 мАч
Номинальное напряжение	3,7 v
Количество циклов заряда/разряда	600 раз
Рабочая температура	от -10 до +50°С
Срок годности	10 лет
Масса	127 гр

Аккумулятор 32600 обладает минимальным значением саморазряда и показывает отличные результаты работы даже при отрицательной температуре воздуха.

Li-Ion Аккумулятор 32600 3,7v

Угольно-цинковый (солевой) 1,5v	Щелочные 1,5v	Аккумуляторы
R20	LR20	NiMH 1,2v
13D	13A	HR20
373	А373
UM1	MN1300	Li-Ion 3,7v
MONO	AM1	32600
	E95

Лучшие аккумуляторные батарейки

Аккумуляторные батарейки представляют собой химические источники тока, отличающиеся от многих других, прежде всего, своим многоразовым использованием. Это связано с тем, что все химические процессы, которые в них происходят, являются обратимыми и достигается многократное циклическое использование изделий для накопления энергии. Так можно обеспечить длительную автономность разнообразных приборов и устройств.

Ventura GP 6-4.5 4.5 А·ч

Этот аккумулятор выполнен из свинца. В нем используется сухой элемент и AGM. Номинальное напряжение, которое способна обеспечить данная батарейка, достигает 6 В. Ее емкость составляет 4,5 Ач., максимальный срок службы ограничен 6 годами. Длина изделия составляет 70 мм, высота с учетом контактного провода — 107 мм, ширина — 47 мм. Подходит такая батарея для UPS и внутренней установки. Вес аккумулятора достигает 730 грамм. Производитель предусмотрел в нем вывод Ш-4.8.

Достоинства

Значительная емкость;
Длительный срок использования;
Небольшие габариты;
Возможность внутренней установки;
Высокое номинальное напряжение.

Недостатки

Относительно высокая цена;
Снижение длительности эксплуатации при нарушении правил производителя.

Для того чтобы аккумулятор хорошо работал длительное время, необходимо обратить внимание на особенности его использования, которые указал производитель в инструкции по эксплуатации

Delta Gel 12-20

Устройство такого типа представляет собой герметизированный необслуживаемый свинцово-кислотный аккумулятор. Для его производства использовались несколько методов, таких как AGM+GEL: combined AGM и GEL technology. Посредством этого удалось добиться высоких зарядных характеристик и неплохой эксплуатационной устойчивости. Использоваться данные аккумуляторы могут и в буферном, и в циклическом режиме. Их можно устанавливать для обеспечения функционирования автономных энергоресурсов. Срок службы достигает 10-12 лет. Номинальная емкость при температуре 25 градусов по Цельсию после 20-часового заряда составляет 20 Ач. Саморазряд достигает 3% емкости в месяц при температуре хранения в пределах 20 градусов по Цельсию. Габариты устройства следующие: 181х77х167 мм. Вес достигает 5,22 кг.

Достоинства

Длительный срок службы;
Компактные габариты;
Глубокий разряд;
Возможность использовать с альтернативными источниками энергии;
Небольшой вес.

Недостатки

Сравнительно высокая цена;
Непривычная маркировка производителя.

Батарею такого типа можно использовать в походных условиях для обеспечения работы ряда устройств.

Security Force SF 1207

Перед тем, как приобретать необходимо обратить внимание, что такие качественные аккумуляторы созданы специально для охранно-пожарных систем домов. Они являются стационарными, относятся к свинцово-кислотному типу необслуживаемых аккумуляторов

Для их производства применяется уже проверенная технология AGM. Изделия могут использоваться и в буферном, и в циклическом режиме. Срок их службы ограничен 3-6 годами. Внутреннее сопротивление заряженной на 100% батареи достигает при температуре 25 градусов Цельсия 30 мОм. Саморазряд в таких же условиях составляет 3% емкости в месяц. Габариты аккумулятора следующие: 151х65х94 мм, номинальное напряжение — 12 В. Емкость достигает 7 Ач.

Достоинства

Нет ограничений на воздушные перевозки;
Соответствие UL;
Возможность эксплуатации в любом положении;
Высокая плотность энергии;
Длительный срок службы;
Низкий саморазряд.

Недостатки

Несоответствие емкости.

Корпус аккумулятор выполнен из пластика ABS. Он отличается свойством, обеспечивающим отсутствие поддержки горения. Заряжать изделие можно от обычной розетки с напряжением 220 В.

Строение мультиметра

Основные рабочие зоны мультиметра.

Наиболее часто для домашних проверок используются электронные мультиметры, имеющие небольшой ЖК-экран и ручку переключения режимов работы устройства. Текущий тип и диапазон измерения находится напротив красной точки или углубления на краю переключателя.

На передней или боковой части корпуса есть несколько гнезд для подключения щупов. Щуп черного цвета является отрицательным и всегда подключается к разъему, отмеченному «Com» или «Common» (земля). Положительный (красный) щуп вставляется в свободное гнездо.

Если на корпусе мультиметра 3 гнезда для щупов, то красный щуп вставляется в среднее гнездо (нижнее обозначено как «Земля»). Верхний разъем применяется для «плюсового» щупа только в том случае, если измеряемая сила тока меньше 5-10 А. В моделях с 4 гнездами диапазон ампеража делится на 3 зоны: до 200 мА (1-й разъем), от 200 мА до 5-10 А и более 5-10 А.

Зона включения прозвонки располагается между диапазоном ампеража и сопротивления. При обнаружении разрыва мультиметр подает звуковой сигнал (у некоторых моделей – только световая индикация). Функциональность тестера обеспечивается батарейкой Крона, резисторами, выпрямительными диодами и другими элементами.

Прибор для измерения емкости аккумулятора

Емкость аккумулятора — это параметр, который определяет объем энергии, отдаваемый батареей при определенном напряжении за один час. Измеряется он в А/ч (Ампер в час), и зависит от которую определяют специальным устройством — ареометром. При покупке новой батареи все технические параметры производитель указывает на корпусе. Но эту величину можно определить и самому. Для этого существуют специальные приборы и методы.

Самый простой способ — это взять специальный тестер, например «Кулон». Это современный прибор для измерения емкости автомобильного аккумулятора, а также его напряжения. В этом случае вы затратите минимальное количество времени и получите достоверный результат. Для проверки необходимо подключить прибор к клеммам батареи и в течение нескольких секунд он определит не только емкость, а также напряжение аккумулятора и состояние пластин. Однако существуют и другие методы определения емкости АКБ.

Технические параметры

Батарейка 337 – компактная таблетка в герметичном корпусе. Плоские стороны являются токовыводами. Чтобы не перепутать полярность, на положительную пластину нанесена маркировка. Здесь же расположено наименование элемента питания, тип, страна выпуска, название производителя. Внутри спрятана банка, состоящая из катода и анода. Химическая реакция происходит за счёт активного состава оксида серебра. Чтобы внутри батарейки не произошло короткое замыкание, положительная и отрицательная пластина разделены сепаратором. Среди основных характеристик элемента питания:

тип – серебряно-цинковый;
масса – 2 грамма;
толщина – 1,6 мм;
диаметр диска – 4,8 мм;
унифицированный номенклатурный код — SR416;
номинальное напряжение – 1,5-1,55 V;
емкость – 7,5 мАч (параметр зависит от компании-производителя);
уровень саморазряда – до 3% в год.

Время автономной работы зависит от устройства, куда установлена таблетка. Например, Renata 337 обеспечит непрерывную работу микронаушника от 4 до 20 часов.

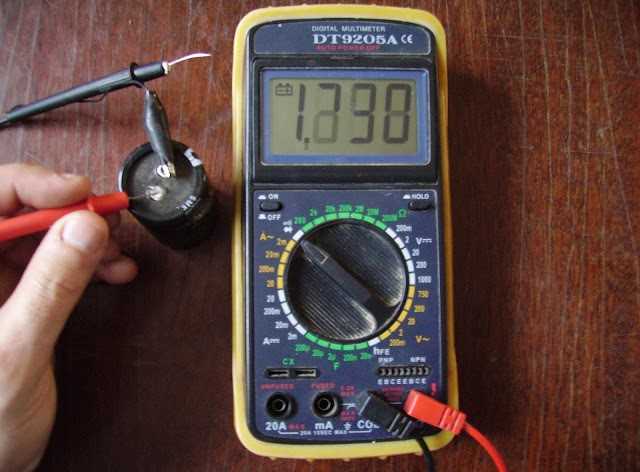

Как проверить емкость конденсатора мультиметром

Еще один важный фактор для оценки работоспособности электроники – проверка емкости конденсатора. Замеры допустимы для элементов с емкостью от 0,25 микрофарад, при этом мультиметр выставляется в режим проверки сопротивления (Ом), на максимальное значение.

Важно: перед измерениями конденсатор необходимо выпаять из схемы и разрядить!

При касании щупами контактов конденсатора сопротивление будет постепенно расти. Для полярных элементов оно может достигать бесконечности, поскольку конденсатор в процессе проверки полностью заряжается. Для неполярных замеряемая величина должна быть не менее 2 МОм. В момент проверки нельзя касаться кожей щупов, иначе это искажает показатели.

Что показывает мультиметр при выборе различных режимов работы?

Они располагаются вокруг круглого переключателя, с помощью которого можно устанавливать необходимый режим. На переключателе место контакта обозначено точкой или рельефным треугольничком. Обозначения разделены на сектора. Практически все современные мультиметры имеют подобную разбивку и круглый переключатель.

сектор OFF. Если установить переключатель в это положение – прибор выключен. Есть и модели, которые автоматически выключаются через некоторое время. Это очень удобно, потому что я например во время работы его забываю выключать, да и не удобно когда меряешь, потом паяешь все время выключать его. Батареи хватает надолго.

2 и 8 – два сектора с обозначением V, этим символом обозначается напряжение в вольтах. Если просто символ V – то измеряется постоянное напряжение, если V

, измеряется переменное напряжение. Стоящие рядом цифры показывают диапазон измеряемого напряжения. Причем постоянное измеряется от 200m (милливольт) до 1000 вольт, а переменное от 100 до 750 вольт.

3 и 4 – два сектора для измерения постоянного тока. Красным выделен всего один диапазон для измерения тока до 10 ампер. Остальные диапазоны составляют: от 0 до 200, 2000 микроампер, от 0 до 20, 200 миллиампер. В обычной жизни десяти ампер вполне хватает, при измерении силы тока мультиметр включается в цепь путем подключения щупов в нужное гнездо, специально предназначенное для измерения силы тока. Как-то раз я впервые попробовал измерить силу тока в розетке своим первой простенькой моделью тестера. Пришлось менять щупы на новые — штатные выгорели.

5 (пятый) сектор. Значок похож на Wi-Fi. 🙂 Установка переключателя в этом положении позволяет проводить звуковую прозвонку цепи например нагревательного элемента.

6 (шестой) сектор – установка переключателя в данное положение проверяет исправность диодов. Проверка диодов — очень востребованная тема среди автомобилистов. Можно самому проверить исправность например диодного моста автомобильного генератора:

7 – символ Ω. Здесь измеряется сопротивление 0 до 200, 2000 Ом, от 0 до 20, 200 или 2000 кОм. Так же очень востребованный режим. В любой электрической схеме больше всего элементов сопротивления. Бывает, что измерением сопротивления быстро находишь неисправность:

Как проверить батарейку стрелочным мультиметром?

Для проверки берем нужный аккумулятор и так же как с цифровым подсоединяем клеймы к положительному и отрицательному полюсу.

Не забудьте перевести прибор в положения измерения батареек!

В принципе проверить батарейку можно и без тестера. Для этого потребуется поставить ее вертикально приподнять на 2 см и отпустить. Если она отскочит значит севшая. Заряженная же сильного отскока не даст.

Проверка батарейки на работоспособность без прибора так же осуществляется и с помощью обычно лампы. Но этот тест покажет лишь то что есть напряжение, вольтаж, и она не разряжена. В общем ее можно использовать. Данный эксперимент можно проводить в домашних условиях.

Работает ли батарейка, можно узнать, тогда, когда вы вставите ее в нужное электронное устройство. Либо же с помощью тестера, то есть мультиметра. Или простым способом, указанным выше. Таким способом можно проверить круглую пальчиковую батарейку и многие другие.

Есть специальная программа проверки емкости батареи для андроида 3C Battery Monitor Widget! Но она поможет определить объем энергии лишь на телефоне.

Краткое описание популярных видов батареек

Самыми популярными на сегодняшний день являются батарейки, выполненные в виде цилиндра. Итак, сейчас сделаем краткий обзор именно на них.

АА.

Очень популярная. Имеет вольтаж 1.5. Габариты 14,5х50,5 мм. Щелочные маркируются как LR6, а угольно-цинковые как R6 и FR6 литиевые. Народ им дал название пальчиковые потому что они примерно похожи на пальцы рук.

ААА.

Имеют размер 10,5х44,5 мм. Напряжение 1.5 вольт. Щелочные обозначаются как LR03, а другие типы как R03, FR03 и т.д. Народ окрестил их мезинчиковыми из-за сходства в плане размера с мизинцем.

С.

Маркируются как R14 и LR14. Напряжение 1.5 вольт. Могут быть щелочными и солевыми. Есть люди, которые именуют их «Средними». Габариты 26,2х50 мм. Имеют длину почти как у пальчиковых.

Именуются как LR20 – это щелочные. Солевые обозначаются как R20. Параметры 34,2х61,5 мм. Емкость 8000 – 12 000 mAh. Многие их называют круглыми бочонками, бочками или просто большими. Производством занялись 1898 году. И они считают первыми элементами питания на 1.5 вольт. Тогда их выпускали для фонариков. Ну а сейчас используют в радиоприемниках, магнитофонах, часах и т.д.

PP3.

Бывают солевыми и маркируются как 6F22 и щелочными с обозначением 6LR61. Так же можно встретить литьевые элементы данного формата. Они именуются как 6KR61. Иное всем знакомое название — это «Крона».

Габариты 48,5х26,5х17,5 мм. Емкость у щелочных может доходить до 1200 mAh и у солевых до 400. Вольтаж 9 V. По сути это соединение последовательно нескольких плоских, сплющенных элементов питания на 1.5 вольт. Обычно их 6 или 3 шутки.

Способы проверить заряд батарейки с помощью мультиметра

С помощью мультиметра можно проверить пригодность батарейки к дальнейшему использованию. Это можно сделать несколькими способами.

Без нагрузки

Таким способом проверяют “пальчиковые” элементы типа АА или ААА. После переключения прибора в режим измерения напряжения щупы мультиметра прикладывают к клеммам источника питания: проводник с красным проводом – к контакту с обозначением “+”, с черным – “-“. Предел измерения устанавливают равным 10–20 В.

Щупы мультиметра прикладывают к батарейкам.

Если мультиметр показал значение меньше 1 В – батарейка разряжена. Элементы, имеющие заряд 1,2–1,35 В, используют в маломощных приборах – часах, пультах управления.

Измерение проводят быстро – не более 30–40 секунд.

Под нагрузкой

Более точным методом проверки является испытание под нагрузкой. Для этого к тестеру, кроме источника питания, подключают какое-либо маломощное устройство, чтобы сила тока равнялась 100–300 мА. Чаще всего для этого используют маленькую лампочку от карманного фонарика, плеер, машинку для сбора катышков и т.п. Результат проверки батареек должен быть таким же, т.е. находиться в пределах 1,35–6 В.

Под нагрузкой чаще всего проверяют аккумуляторы – элементы, которые заряжаются много раз. На их корпусе нанесена надпись Rechargeable. Кроме остаточного напряжения, у заряжаемых устройств измеряют предельную емкость. Это делают, чтобы проверить возможность его использования и соответствие заявленным параметрам.

Проверка с обычным моторчиком на 3v

После параллельного подключения нагрузки замеряют, в течение какого промежутка времени напряжение упадет до 1 В. Умножив полученную величину на силу тока, получают емкость аккумуляторной батарейки. Если полученный результат близок к заявленному в инструкции, источник питания исправен.

Определение силы тока

Данный метод обычно используют для определения мощности элемента электропитания. Также с его помощью можно проверить работоспособность батарейки, которая была в употреблении. Предварительно мультиметр необходимо настроить таким образом, чтобы прибор отображал показание силы постоянного тока.

Алгоритм проверки стандартный. Щупы мультиметра соединяют с «плюсом» и «минусом» батарейки. Измерение длится 2–3 секунды. Оптимальным показателем величины силы тока является 4–6 ампер. Если при оценке мультиметром результат ниже, это указывает на то, что энергоресурс батарейки снижен. При 3–3.9 ампер батарейку можно применять для нетребовательных электрических приборов.

Проверка заряда без нагрузки

Чтобы выявить полностью неисправные элементы, достаточно произвести простую проверку:

Выбрать режим мультиметра, соответствующий измерению величины постоянного напряжения.
Установить предел измерения, равный 20В.
Приложить щупы прибора к контактам проверяемой батареи и замерить напряжение.
Снять показания тестера.

Если напряжение, показанное при проверке батарейки мультиметром, составляет более 1,35В – аккумулятор исправен и подойдет для работы в любом электроприборе. Если заряд элемента меньше этого уровня, но не ниже 1,2В – его можно использовать в нетребовательных устройствах. При более низком уровне заряда использование батареи невозможно, и она подлежит утилизации.

Для полноты картины такой проверки недостаточно, поскольку она показывает величину напряжения без нагрузки (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для работы в карманном фонарике. Светодиоды для этого не подойдут из-за слишком малого сопротивления. Объем нагрузки должна составлять от 100 до 200 мА – это самый распространенный показатель для большинства современных электрических изделий средней мощности.

Однако для отбраковки явно непригодных к эксплуатации батареек проверки тестером без нагрузки достаточно. Если прибор показывает менее 1,2В – проверка под нагрузкой бессмысленна.

Основные характеристики батареек

С терминологией разобрались, теперь посмотрим, какими бывают батарейки и чем они отличаются друг от друга.

Форм-фактор

Современные батарейки – и гальванические элементы, и батареи на их основе – выпускаются в различных форм-факторах. Наиболее распространенные – цилиндрические и дисковые. Некоторые батареи могут иметь прямоугольную форму.

Наиболее популярные типоразмеры гальванических элементов и батарей

Что касается аккумуляторов, то они могут в точности повторять форму и размер гальванических элементов, но могут быть и оригинальной формы. На фото ниже слева направо можно увидеть цилиндрический аккумулятор формата АА на 3.7 вольта (но не на 1.5, как обычная пальчиковая батарейка), дисковый, в точности повторяющий форму литиевого гальванического элемента и дисковый оригинальной формы (таблетка).

Аккумуляторы, как и гальванические элементы, могут выпускаться в разных форм-факторах

Типы батареек

По типу электролита и материалу электродов гальванические элементы можно разделить на:

Солевые. Элементы этого типа имеют электроды на основе марганца и цинка, в качестве электролита используется соль – хлорид аммония. Устройства отличаются низкой электрической емкостью и недолговечностью, но имеют небольшую стоимость.

Щелочные. В элементах этого типа для электродов используются те же материалы, но в качестве электролита применяется щелочь – гидроксид калия. Батарейки этого типа имеют повышенную емкость и повышенный срок службы. Они способны развивать высокие питающие токи, но стоят в несколько раз дороже солевых элементов. Нередко щелочные батарейки называют алкалиновыми или алкалайновыми.

Литиевые. Анод этих элементов изготовлен на основе лития, катод же и электролит подбираются в зависимости от необходимого выходного напряжения, которое может варьироваться от 1.5 до 3.0 В в зависимости от назначения источника тока. Литиевые гальванические элементы (не путать с литиевыми аккумуляторами) имеют высокую емкость, долговечны (работают годами), но дороже щелочных.

Литиевая пальчиковая батарейка (гальванический элемент)

Серебряно-цинковые. Эти батарейки обычно выпускаются в форме таблетки. Их можно встретить в наручных часах и подобной малогабаритной экономичной технике. Это компактный и долговечный источник тока, но стоит он 1довольно дорого (относительно емкости) и не обладает большой электрической емкостью.

Выходное напряжение

Выходное напряжение всех солевых и щелочных гальванических элементов составляет 1.5 В. Серебряно-цинковые «таблетки» выдают те же 1.5 В. Литиевые элементы, как указывалось выше, в зависимости от типа катода и электролита могут иметь на выходе напряжение от 1.5 до 3.0 В.

Никель-кадмиевые (Ni-Cd) и никель-металлогидридные (Ni-MH) перезаряжаемые батарейки (аккумуляторы) выдают 1.2 В. Этот тип аккумуляторов наиболее популярен и часто используется в качестве замены пальчиковых (формат АА) и мизинчиковых (ААА) гальванических элементов.

Никель-кадмиевые (слева) и никель-металлогидридные аккумуляторы формата АА и ААА

У никель-цинковых (Ni-Zn) аккумуляторов на выходе 1.6 В.

В последнее время широкое распространение получили литий-ионные и литий-железо-фосфатные аккумуляторы. Первые выдают 3.7 В, вторые — 3.2 В. Они могут иметь тот же форм-фактор, что и солевые или щелочные батарейки, но из–за разницы выходных напряжений одни заменить другими нельзя.

Нестандартное решение вопроса

В данном случае нагрузочная вилка изготавливается еще более интересным способом, с помощью канализационной трубы, аккуратно разрезанной в продольном направлении.

Здесь приводится схема конструкции вилки, рассчитанная на проверку показателей сорпотивления аккумуляторов на 12 вольт с емкостью от нескольких десятков ампер-часов:

константовая проволока , 12 витков со внутренним диаметром намотки 38 мм;
к концам проволоки привариваются шпильки М8 ;
все это может прекрасно подойти к канализационной трубе , если ее диаметр составляет 50 мм ;
щель закрывается вторым куском такой же трубы;
по бокам устанавливаются заглушки, и конструкция готова.

Технические параметры: показатель сопротивления около 0,1 Ом , ток при напряжении 12 вольт составляет от 110 до 120 ампер . Длительность нагрузки в этом случае должна быть минимальной, не более 3-5 секунд (к сожалению, устройство очень быстро нагревается). Все показатели аккумулятора измеряются так же, вольтметром любого типа. При создании такой вилки рекомендуется воспользоваться таблицей расчета сопротивлений проводов различной длины.

Что можно проверить

Существует несколько способов проверки жизнеспособности элемента питания, позволяющих проверить:

Заряд без нагрузки

Для получения точных значений используется цифровой тестер, но подходит и аналоговый. Первоначально рекомендуется замерить заряд без нагрузки, это позволит сразу отбросить элементы, питания, подлежащие утилизации.

Порядок тестирования:

Переключить мультиметр в режим замеров постоянного напряжения.
Установить чувствительность на уровне 20 В.
Подключить щупы к токовыводам батарейки, соблюдая полярность.
Снять показания мультиметра, которые появятся на цифровом экране.

Полученные показания помогут понять, для каких целей можно использовать б/у элемент питания:

от 1,35В – пригодна для установки в любую электронику, включая технику с повышенным энергопотреблением;
1,2-1,35В – подходит для питания электроприборов, где отсутствует пиковая нагрузка, например, часах, фонариках, пультах дистанционного управления;
менее 1,2В – батарейка отработала положенный ресурс подлежит утилизации в специальном контейнере.

Нормальны заряд батарейки.

Заряд под нагрузкой

При замерах под нагрузкой в качестве потребителя энергии в цепь подключается обычная лампочка от фонарика, обеспечивающая ток 100-150 мА.

Для проверки батарейки мультиметром потребуется:

Подключить щупы тестера к токовыводам, соблюдая полярность.
Запитать к цепи лампочку.
Через 3-40 секунд снять показания с экрана мультиметра.

Полученные данные сопоставляются с таблицей:

ниже 1,1В – батарейка выработала свой ресурс, её нужно заменить на новую;
1,11-1,3В – элемент питания пригоден для установки в электронику со сниженными энергопотреблением;
от 1,35 – батарейка почти новая, её можно использовать без ограничений.

Сила тока

Способ измерения, позволяющий получить точную картину о состоянии элемента питания. Одновременно, он негативно влияет на работоспособность, как правило, используется для тестирования новых батареек.

Алгоритм действий выглядит так:

Порядок измерения силы тока.

Мультиметр переключается в режим измерения максимального значения постоянного тока.
Щупы фиксируются на -/+ клеммах.
С экрана снимаются показания.

Нормальной силой тока для нового элемента питания считается значение 4-6А. Если на дисплее высвечивается сила тока 3-3,9 Ампера – батарейка пригодна для использования в электронике. При значениях 0,7А-1,1А можно переставить ИП в часы, пульт дистанционного управления, где он ещё проработает некоторое время.

Напряжение

Проверка батарейки под нагрузкой.

Напряжение батарейки определяется под нагрузкой. Для этого к элементу питания подключается мультиметр и лампочка. Нагрузка на батарейку должна подаваться 3-40 секунд, после чего снимаются показания.

Если напряжение ниже 1,1 Вольта – батарейку необходимо утилизировать.

Емкость

Проверка ёмкости одноразовой батарейки не отличается от других способов работы с мультиметром. Измерительный прибор переключается в режим 10 Ампер. Далее, красный щуп подаётся на плюсовую клемму, чёрный – на минус. Замер необходимо проводить быстро – не более 10 секунд, иначе батарейка может разрядиться, выйти из строя (тестирование проводится путём замыкания цепи, что негативно влияет на банки). Если на экране появилось значение 0,2 Ампера, батарейку необходимо сдать в утиль.

При помощи тестера можно понять, есть ли ещё ресурс в батарейке, соответственно, владелец может сэкономить на покупке новых ИП. Для проверки достаточно знать исходные данные, подключить мультиметр, соблюдая полярность.

Как проверить батарейку 2032 мультиметром?

Тест батареек 2032 этим прибором проводиться достаточно легко.

Вот что нужно сделать:

Включите мультиметр. Тестер для батареек типа cr2032 можно взять DT 830 B или любой аналогичный.
Переведите регулятор в положение 20 с левой стороны. Или на измерение постоянного напряжения.
Возьмите в руки щупы и прислоните красный к положительному полюсу, а черный к отрицательному.
Если после измерения напряжение равно 3.0 v то с вашим источником питания все нормально.
Можете так же проверить их светодиодами зеленым, желтым и белым. Если горят ярко, то все хорошо.

Если плоская батарейка 3v cr2032 имеет напряжение меньше трех вольт, например, 2,8 или 2,7 плюс к этому светодиод от нее горит тускло, то подобные источники энергии лучше заменить.

Таким образом данный тест покажет можно ли использовать ее в дальнейшем или нет.

Характеристики аккумуляторов АА и ААА

Основные характеристики аккумуляторов АА и ААА:

емкость,
напряжение,
ток разряда,
ток заряда,
срок службы,
число циклов заряд-разряд,
величина саморазряда,
эффект памяти,
вес.

Для аккумуляторов АА и ААА емкость — это характеристика, показывающая длительность разряда при заданном токе. Емкость измеряется в миллиАмпер*часах (мАч) или, в английском обозначении, в milliAmper*hour (mAh).
Напряжение — это разность электрических потенциалов между плюсовым и минусовым электродами аккумулятора ААА или АА. Напряжение измеряется в Вольтах (Volt) и обозначается буквой «В» (V). Напряжение в процессе разряда уменьшается. После полного заряда напряжение составляет около 1.4 Вольта, а в конце разряда примерно 1.2 Вольта
Ток — это направленное движение заряженных частиц, который измеряется в миллиАмперах (мА) или, в зарубежном обозначении, milliAmper (mA). Максимальный ток разряда аккумулятора АА и ААА такой, который еще не приводит к повреждению или ухудшению характеристик элемента.
Ток заряда — максимальный допустимый при зарядке аккумуляторного элемента AA или AAA.
Срок службы аккумулятора АА или ААА показывает, сколько лет он может эксплуатироваться при условии не превышения допустимого числа циклов заряд-разряд.
Число допустимых циклов заряд-разряд аккумуляторных батареек AA и AAA определяется снижением их ёмкости не более, чем на 10 процентов.
Саморазряд — эффект снижения заряда с течением времени, даже если аккумуляторный элемент не использовался. Величина саморазряда показывает на сколько процентов за месяц разрядится аккумулятор. Серии с низким саморазрядом имеют обозначение LSD (Low Self-Discharge).
Эффект памяти — снижение максимальной емкости аккумулятора АА или ААА за счет неполного разряда перед началом зарядки. Величина эффекта памяти зависит от химического состава элемента.
Вес никель-металл-гидридного Ni-MH аккумулятора АА примерно 30 граммов, ААА — около 14 граммов.

Аккумулятор Ni MH 1.2v AAA Westinghouse 1000 mAh.
