Как включить матрицу в тестовом режиме

Замена матрицы

Когда корпус полностью снят, вы увидите перед собой металлический каркас матрицы, на котором закреплена вся электроника и соединённые с ней шлейфы.

Последние нужно очень аккуратно отсоединить, чтобы не допустить обрыва. Замена ЖК матрицы в телевизоре – хрупкий процесс. Затем откручиваются все винты, на которых закреплены материнская плата, блок питания и другие компоненты.

После того, как все комплектующие модели отключены от матрицы, нужно распаковать новый экран и в обратном порядке закрепить на нём все платы, шлейфы и динамики. Как только все модули окажутся на своих местах, можно приступать к установке рамки и крышки на место, а также последующей проверке работоспособности устройства.

Определим неисправность в телевизоре с фронтальной подсветкой.

Итак теперь перед нами Philips LED Smart TV – 55.

Прежде чем разбирать телевизор, чтобы подтвердить неисправность, я включил телевизор, чтобы увидеть саму неисправность. Действительно, есть изображение и звук, но изображение не было видно из-за отсутствия подсветки. Вы должны внимательно посмотреть или зажечь фонарик, чтобы увидеть изображение на панели дисплея. Это подтвердило, что сигнал идут на материнскую плату, T-con и светодиодную панель. Затем я подтвердил, отправляла ли материнская плата сигнал включения черного света на блок питания (БП). Для этого мне нужно было разобрать крышку, чтобы это выяснить.

Блок питания (БП) для подключения к материнской плате. Проверка сигнала от материнской платы к БП на CN203 после включения телевизора на BL_ON. Сигнал или 4,3 В постоянного тока присутствовал.

Этот тест подтвердил, что материнская плата работает, и следующий шаг должен подтвердить, есть ли выход на светодиодные полосы от блока питания.

Есть 2 пары (CN301) светодиодных лент – LED1 + и LED2 +. Первый (LED1 +) был протестирован на напряжение 130 В постоянного тока, а второй (LED2 +) получал 113 В постоянного тока от блока питания. Эти результаты показали, что один набор светодиодных ламп имеет более высокое напряжение, чем другой, что подразумевает, что в светодиодных лентах может быть неисправность. Окончательный тест заключался в том, чтобы определить, какая светодиодная лента не вызывает подсветку телевизора.

Светодиоды, подключенные к LED1 +, имели 2 светодиода, которые не горят при использовании тестера светодиодной подсветки, проверяющего каждую полосу за раз.

Итак мы выяснили что причина неисправности в светодиодах. Теперь нужно решить для себя покупать новый светодиодный модуль или впаять новые светодиоды самостоятельно. Для этого нужно определить Какие светодиоды в телевизоре.

Определяем тестером рабочее напряжения и тип этого светодиода. Далее нам потребуются эти характеристики для подбора и покупки нового светодиода. Ошибиться  очень легко, возможно в данном случае купить новый светодиодный модуль будет куда проще и надежнее.

Подведем итоги. Мы выявили неисправность светодиодной подсветки и определили Какие светодиоды в телевизоре их тип и характеристики. Теперь у нас два пути покупаем светодиоды и впаиваем их самостоятельно или приобретем новый светодиодный модуль полностью. Благо на Aliexpress выбор и того и другого очень большой

За несколько минут я нашел и готовые светодиодные модули для замены в телевизоре Philips LED Smart TV – 55, так и нашел отдельные светодиоды с линзами. Повторюсь главное это правильно определить какие светодиоды в подсветке телевизора.

LCD-матрица. Принцип работы жидкокристаллической панели.

«Сердцем» любого жидкокристаллического монитора является LCD-матрица (Liquid Cristall Display). ЖК-панель представляет из себя сложную многослойную структуру. Упрощенная схема цветной TFT LCD-панели представлена на Рис.2.

Принцип работы любого жидкокристаллического экрана основан на свойстве жидких кристаллов изменять (поворачивать) плоскость поляризации проходящего через них света пропорционально приложенному к ним напряжению. Если на пути поляризованного света, прошедшего через жидкие кристаллы, поставить поляризационный светофильтр (поляризатор), то, изменяя величину приложенного к жидким кристаллам напряжения, можно управлять количеством света, пропускаемого поляризационным светофильтром. Если угол между плоскостями поляризации прошедшего сквозь жидкие кристаллы света и светофильтра составляет 0 градусов, то свет будет проходить сквозь поляризатор без потерь (максимальная прозрачность), если 90 градусов, то светофильтр будет пропускать минимальное количество света (минимальная прозрачность).

Принцип работы LCD-панели

Рис.1. ЖК-монитор. Принцип работы LCD-технологии.

Таким образом, используя жидкие кристаллы, можно изготавливать оптические элементы с изменяемой степенью прозрачности. При этом уровень светопропускания такого элемента зависит от приложенного к нему напряжения. Любой ЖК-экран у монитора компьютера, ноутбука, планшета или телевизора содержит от нескольких сотен тысяч до нескольких миллионов таких ячеек, размером долей миллиметра. Они объединены в LCD-матрицу и с их помощью мы можем формировать изображение на поверхности жидкокристаллического экрана.

Жидкие кристаллы были открыты еще в конце XIX века. Однако первые устройства отображения на их основе появились только в конце 60-х годов XX века. Первые попытки применить LCD-экраны в компьютерах были предприняты в восьмидесятых годах прошлого века. Первые жидкокристаллические мониторы были монохромными и сильно уступали по качеству изображения дисплеям на электронно-лучевых (ЭЛТ) трубках. Главными недостатками LCD-мониторов первых поколений были:

• — низкое быстродействие и инерционность изображения;
• — «хвосты» и «тени» на изображении от элементов картинки;
• — плохое разрешение изображения;
• — черно-белое или цветное изображение с низкой цветовой глубиной;
• — и т.п.

Однако, прогресс не стоял на месте и, со временем, были разработаны новые материалы и технологии в изготовлении жидкокристаллических мониторов. Достижения в технологиях микроэлектроники и разработка новых веществ со свойствами жидких кристаллов позволило существенно улучшить характеристики ЖК-мониторов.

Информация из альтернативного источника:

SAMSUNG UE32F5020AK Версия AS01/ UE32F5000AK Тип панели (матрица): T320HVF03.0Материнская плата: BN94-06292P BN41-01955B, SEMS29, 25040CLSIP, F59L1G81A-25TIG, K4B1G1646G-BCKO х2, S24C256C, 24C02, LCX224, DRV612, NTP-7412S, Tuner: DNTS403EH105A BN40-00262AT-con: V320HVN03.0 CTRL BD, AUO-12309, AUO-G1422, P301-30, RT8901BPSU & Invertor: PSLF770S05A BN44-00605A, SEM5027A, S3310, 10NM60N, D9N40 х2, D4186, D4189Remote control: AA59-00741A

Причинами того, что на телевизоре Самсунг звук есть, а изображения нет, могут стать программные и аппаратные сбои. Почему возникают такие поломки? Перепады напряжения, механические повреждения, неправильно установленные приложения или обновления – все это может привести к некорректной работе ТВ.

Если телевизор перестал работать, то это не означает, что нужно обращаться в сервис-центр. Некоторые неполадки можно устранить самостоятельно. Сейчас проанализируем основные причины появления проблем с изображением, а также изучим способы устранения возникшего сбоя.

Восстановление битых пикселей на телевизоре.

Ничего в этом мире не совершенно и любая цифровая техника может выйти из строя, да и жидкокристаллическая панель со временем может расстроить владельца наличием битых пикселей. Что же делать в таком случае? Я думаю вы понимаете, что дефектные пиксели, которые образовались в следствии выхода из строя тонкопленочного транзистора восстановить своими силами не получится. Но можно вернуть к жизни так называемые «застрявшие пиксели». Можно попробовать «полечить» битые пиксели программным или механическим способом. Но 100% положительного результата не дает не один из них.

Программное лечение битых пикселей.

Первым делом нужно попробовать вернуть к жизни зависший пиксель программным способом. Использование специализированных программ более безопасно в отличии от физического лечения. Я знаю о двух самых действующих и реально работающих утилитах. Это Bad Crystal и JScreenFix. Обе эти программы платные, но цена вопроса не велика.

Если вы не уверенны в том, что программа Bad Crystal вам поможет, то на сайте разработчика есть тест для оценки шансов на восстановление битых пикселей. Так же на сайте есть раздел с часто задаваемыми вопросами и отчетами о тестировании утилиты, а также техническая поддержка. Это очень достойная и функциональная программа, которая поддерживает Plasma, LCD, LED, OLED и 3D экраны, увеличивает срок эксплуатации, восстанавливает до 90% дефектов, убирает зависший пиксель за 10 минут (в некоторых случаях процесс может длиться около 48 часов) и имеет простой и понятный интерфейс.

Также очень популярна программа JScreenFix, которая по словам разработчиков помогает не только найти битые пиксели, но и в 80% случаев ей удается их восстановить. Программа в пошаговом режиме проведет вас до полного восстановления дефектных пикселей. Утилита выполняет высокоскоростные переключения цветов каждого пикселя, что позволяет вернуть застрявший пиксель в работу.

Разработчики утверждают, что программа способна вернуть все на круги своя в течении 20-30 минут, а в более тяжелых случаях рекомендуют оставить в работе программу на 8-10 часов. В случае если положительного результата не будет, они рекомендуют повторить процесс. Также это программное решение снижает выгорание экрана и улучшает качество отображения.

Физическое лечение битых пикселей.

Если программным путем не удалось восстановить дефектные пиксели значит нужно сделать массаж телевизору/монитору. Возьмите спичку и накрутите на нее ватку (можно воспользоваться ушной палочкой), выключите телевизор и приступайте к медленному и аккуратному массажу в области битого пикселя. Надавливайте не сильно, а круговые движения выполняйте с чувством. Таким образом массируя область с застрявшим пикселем можно восстановить его в нужное положение и он начнет правильно функционировать. При необходимости нужно повторить процедуру.

Только не переусердствуйте и не массажируйте панель пальцами и уж тем более не трогайте ее острыми предметами, а то вы добавите на матрицу еще с десяток битых пикселей. Нужно сказать, что этот вид восстановления битых пикселей не безопасный и все манипуляции вы делаете на свой страх и риск.

На этом буду заканчивать статью. Надеюсь подготовленный материал был для вас полезен и легок к восприятию . Если у вас есть чем дополнить публикацию или вы хотите выразить свое мнение, то милости просим в комментарии. Пока!

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Диагностика неисправности LED подсветки

Ремонт LED подсветки матрицы телевизора LG начнем с подготовки рабочего места, так как при разборке телевизора нам понадобиться отдельный стол, на который будем слаживать такие хрупкие детали как матрица и светофильтры. Всегда с трепетом ремонтирую такие телевизоры, так как одно неверное движение может отправить матрицу в утиль.

Уложив телевизор, отвинтил все болты по периметру крышки.

Телевизор после разборки

Сняв крышку, решил измерить напряжение на LED драйвере в момент включения.

Разъем на LED светодиоды

В момент включения напряжение поднималось до 130 вольт, после чего потихоньку упало до нуля. Такое поведение драйвера является нормальным, так как при отсутствии нагрузки, тот переходит в защиту и выключает питание.

Типичные неисправности блоков ЖК телевизоров

Чтобы найти причину поломки, мастеру часто приходится применять специальное оборудование. Но иногда неисправность на электронной плате можно определить и визуально, например, если вздулись конденсаторы. В любом случае тот, кто берется за ремонт, должен иметь необходимые навыки и знания, без которых можно “убить” телевизор окончательно. Ниже мы перечислим основные блоки, входящие в конструкцию ЖК/LCD телевизоров, которые наиболее часто подвергаются поломкам.

Основная плата (main board)

Под контролем материнской платы находятся все основные составляющие аппарата: инвертор, тайминг-контроллер, блок питания. Материнка содержит процессор, память, тюнер, конверторы и т.д. При возникновении каких-либо неисправностей, связанных с main board, возможно появление следующих симптомов:

• невозможно настроить аппарат,
• не работают входы,
• картинка на экране отображается с помехами,
• возникают трудности с управлением.

Блок питания (БП)

Данный узел подает питание ко всем модулям телеприемника, в том числе и к материнской плате. Хотя БП и имеет разные виды защит, в ряде случаев они оказываются неэффективными.

Если блок питания перегорает, или выходят из строя некоторые элементы, входящие в его состав, то появляются такие симптомы:

• ТВ не включается;
• индикатор моргает или не горит вообще;
• аппарат самопроизвольно выключается;
• при включении индикатор начинает светиться и сразу гаснет;
• во время работы телевизора экран становится черным, но звук не пропадает.

Матрица (экран)

Чаще всего экран либо разбивается, либо заливается жидкостью (чай, сок, кофе и т.д.).

Но если в ней перегорела одна или несколько ламп, то восстановление экрана возможно. Подлежат ремонту следующие проблемы с матрицей:

• серый экран;
• туманное изображение (как будто залито молоком);
• появление вертикальных полос;
• притормаживание изображения;
• движущиеся объекты раздваиваются.

Инвертор (блок подсветки)

Задача инвертора – преобразование низкого напряжения (12-24В), которое поступает с БП, в высокое напряжение, необходимое для работы ламп подсветки. Если инвертор неисправен, то можно наблюдать следующее:

• после включения аппарата работает только звук, а изображения нет;
• при включении ТВ картинка появляется на мгновение, после чего исчезает полностью.

Стоит отметить, что картинка никуда не исчезла. Если включить обыкновенный фонарик, и навести его на экран, то можно увидеть движущиеся тени на нем. Этот факт подтверждает отсутствие подсветки по причине поломки инвертора.

Также может сработать защита БП, если блок подсветки выходит из строя. В таком случае все попытки включить аппарат становятся безуспешными, поскольку он стразу отключается (иногда слышен щелчок).

T-Con (тайминг-контроллер)

Данный узел преобразует сигналы, поступающие с материнской платы, в сигналы, которые может распознать матрица, и тем самым сформировать изображение. Поломка T-Con вызывает следующие симптомы:

• нарушается цветовая гамма;
• появляются “мурашки” и разного рода полоски;
• экран становится белым или серым.

Как проверить телевизор на битые пиксели.

В одной из публикаций, я уже писал о том, как с помощью хорошо зарекомендовавших себя программ проверить монитор на битые пиксели. Собственно тест на битые пиксели телевизора практически ничем не отличается и его вполне можно сделать при помощи тех же программ или через специализированный онлайн сервис в сети (о том как подключить Smart TV к интернету по Wi-Fi читайте здесь, а при помощи LAN кабеля тут). Чтобы проверить телевизор через программы его нужно будет подключить к системному блоку или ноутбуку. Но как быть если мы покупаем телевизор с жидкокристаллической панелью в магазине, а компьютера под рукой у нас нет.

Безусловно есть магазины, которые предоставляют платную услугу по проверке матрицы телевизора на битые пиксели. Но зачем платить, если можно выполнить тест самостоятельно. Для того, чтобы проверить телевизор наличие в нем битых пикселей нужно по очереди вывести на экран одноцветные фоновые изображения. Например, чтобы найти точку черного цвета, нужно вывести на экран телевизора фон белого цвета, а чтобы найти точку белого цвета нужно вывести на экран фон черного цвета. Вот по такому принципу ищут битые пиксели.

Итак, чтобы самостоятельно выполнить тест на битые пиксели телевизора, вам нужно записать на USB-флеш-накопитель (о том как выбрать надежную USB флешку читайте тут, а по какому принципу они работают написано здесь) набор изображений с цветными заливками и градиентами. Рекомендую также записать на USB-флешку набор тестовых видороликов, которые помогут вам не только провести тест, но и оценить качество звука и возможности встроенного плеера.

Итак, теперь вы полностью вооружены и можно смело идти в магазин за заветной покупкой в виде телевизора. Выполняйте тест без спешки и внимательно просматривайте все участки экрана и если дефектный пиксель в действительности будет, то вы его обязательно увидите. Следует сказать, что трудно заметить «мертвые» и «зависимые» пиксели. Так называемые «мертвые» пиксели видны не на всех цветовых заливках, а «зависимые» можно только выявить на муаре (заливки «шахматная сетка» и «сетка»). Также с помощью этих наборов можно проверить и монитор, но лучше воспользоваться специальными программами типа Nokia Monitor Test (о том как проверить монитор на битые пиксели читайте здесь).

Причины появления битых пикселей.

В современных телевизорах как правило используется активная матрица, а количество пикселей в жидкокристаллических дисплеях просто огромно и гарантировать исправность каждого из них просто невозможно. Для того чтобы появился битый пиксель на телевизоре достаточно чтобы управляющий транзистор вышел из строя или субпиксель застрял в одном положении.

В первом случае восстановить черные битые пиксели (неработающий транзистор) собственными силами, без соответствующих навыков и оборудования не получится. Читал как-то, что в заводских условиях можно просто выжечь испорченный транзистор при помощи лазера. Конечно же, вернуть рабочее состояние такому пикселю не получится, но зато он будет менее заметным для глаз человека. Не знаю насколько это правда… Возможно есть и другое более доступное решение для восстановления такого типа битого пикселя, но я думаю что такой дефектный пиксель не «лечится». Этот тип битого пикселя имеет вид черной точки и будет особенно виден на экране с белым и светлым фоном.

Во втором случае, дефект битого пикселя можно устранить программным способом или путем физических манипуляций в домашних условиях. Этот дефект битого пикселя называют «застрявший пиксель» и проявляется он в виде светлой или цветной точки на экране. А вызвано это тем, что субпиксель застрял в одном из положений и светится одним цветом на дисплее. Как убрать такие битые пиксели я расскажу вам дальше. Кстати, иногда появившиеся битые пиксели могут сами через время исчезнуть.

Причинами возникновения битых пикселей может быть как производственный брак, так и несовершенство технологии. Да, уважаемый читатель, ничего не совершенно в этом мире. Нужно сказать, что существуют стандарты регламентирующие количество допустимых дефектов матрицы (битых пикселей) при наличии которых цифровое устройство не будет признано браком. А значит вы его по гарантии или как брак вернуть в магазин не сможете. Поэтому обязательно тестируйте телевизор на битые пиксели при покупке.

Основные неполадки

На экране ЖК телевизора проблемы с изображением могут проявляться несколькими вариантами. Признак имеет большое значение. Поскольку причины появления неисправности определяются в соответствии с симптомом.

Преимущественно на экране нет изображения в принципе, а звук присутствует. Однако встречаются и немного другие ситуации:

• картинка мерцает, появилась рябь;
• видеосигнал периодически исчезает, а потом опять появляется;
• вертикальные полосы;
• мигают некоторые элементы ЛЕД подсветки;

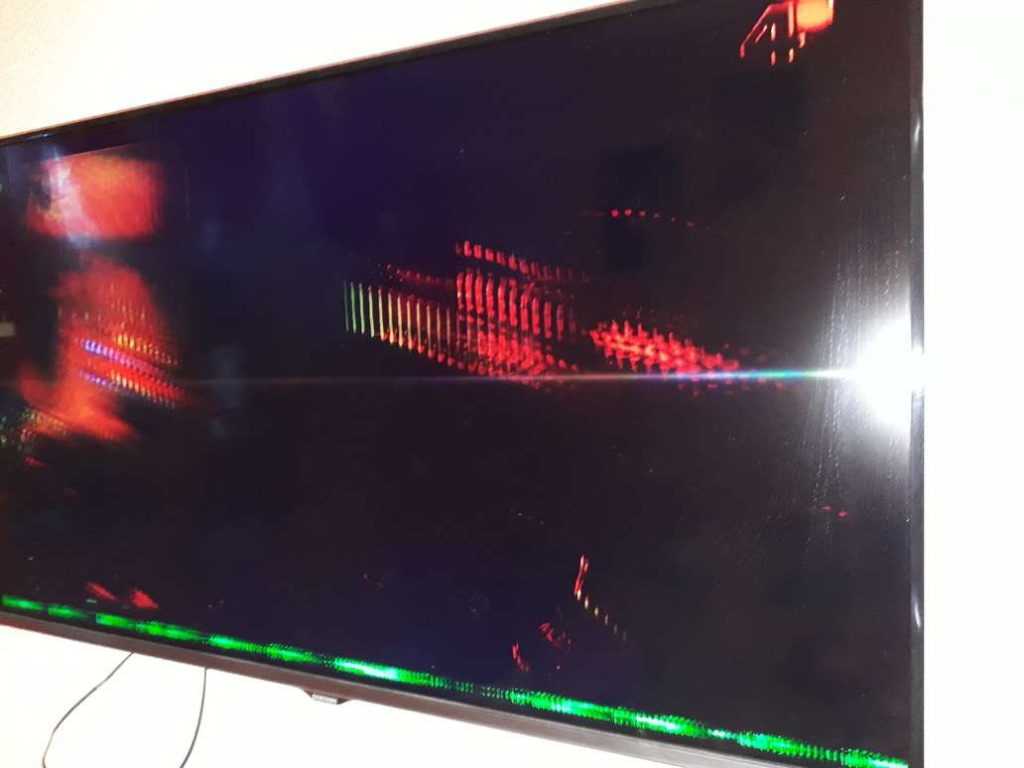

• изображение есть, но присутствуют дефекты – полосы или квадраты;
• контур картинки зеленого или красного цвета;
• на экране вертикальные цветные полосы;
• просмотр невозможен, поскольку картинку перекрывают различные помехи.

Причин, вследствие которых пропало изображение на телевизоре, чрезвычайно много. Далеко не всегда пользователям удается самостоятельно определить причину неисправной работы ТВ. Поэтому, чтобы устранить поломку, иногда приходится обращаться в сервисные центры.

Проблемы с изображением появляются как на плазмах, так и на моделях с жидкокристаллическим экраном. Производителя также обвинять не стоит. Перечисленные выше дефекты проявляются не только в работе ТВ от Самсунг. Владельцы устройств от других производителей тоже сталкиваются с подобными проблемами.

Иногда TV включается и даже появляется заставка, но потом дисплей гаснет. Звук присутствует, а каналы переключаются с помощью дистанционного управления. Основные причины появления такого сбоя:

• неисправен инвертор, обеспечивающий подачу напряжения на элементы светодиодной подсветки;
• наличие нарушений в работе конвектора, шлейфа или даже дешифратора;
• механическое повреждение матрицы, системной платы или элементом подсветки;
• проблемы с электролитами, которые находятся в блоке питания;
• сломался электролитический конденсатор;

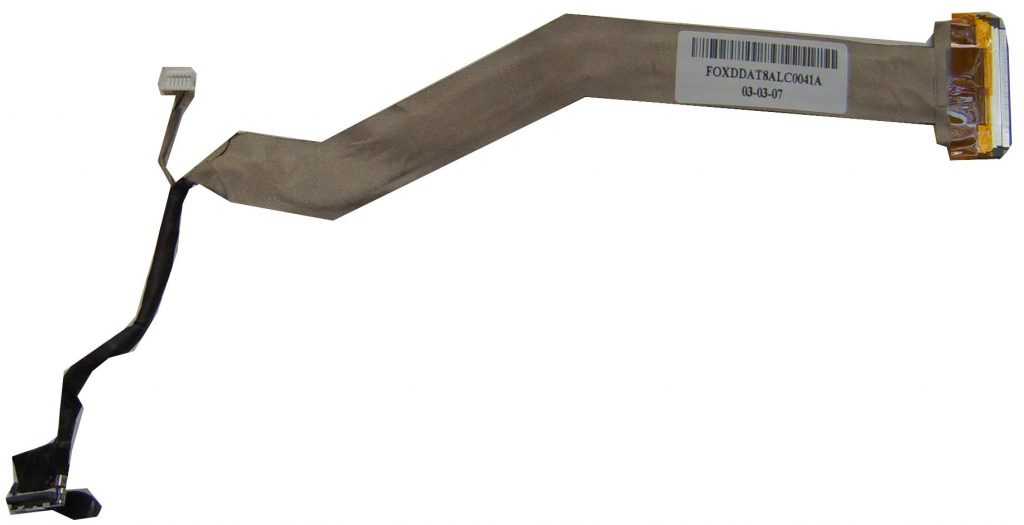

• отошел шлейф матрицы, обеспечивающий подключение к плате.

В старых телевизорах (кинескопные модели) подобного рода дефекты появлялись из-за проблем с кадровой или строчной разверткой.

Какие неисправности можно устранить самому

Полезные рекомендации от профессионалов на случай если выключился экран телевизора, а звук есть:

1. Проверьте целостность соединительного кабеля. Если провод перебит или поврежден, замените его на новый.
2. Увеличьте громкость на максимум, после этого черный экран может исчезнуть и ТВ начнет работать в привычном режиме.

3. На задней панели проверьте качество соединения антенного кабеля с соответствующим гнездом. Возможно, поврежден штекер.

4. Проверьте настройки телевизора, не исключено, что изображение пропадает из-за некорректно заданных параметров. Вернитесь к настройкам по умолчанию.

Представленные выше рекомендации актуальны только в том случае, если экран пребывает в рабочем состоянии. Как это проверить? Включите телевизор, если сразу после запуска появилась заставка, а потом исчезла, значит, проблема кроется в неправильных настройках или соединении (в этом случае многое зависит от источника сигнала). Подобного рода неполадки пользователи смогут ликвидировать самостоятельно.

Если после включения Смарт ТВ картинка исчезает, а звук пропадает, то в первую очередь нужно проверить работоспособность провода. Сделать это можно с помощью программы Moninfo. Софт предназначен для проверки качества передачи различных сигналов (аудио, видео).

Если программное обеспечение обнаружит нарушения, то значит, проблема заключена в соединяющем кабеле. Чтобы проверить качество видеосигнала, следуйте простой пошаговой инструкции:

1. На пульте дистанционного управления нажмите на кнопку с иконкой в виде домика.
2. Зайдите в меню настроек.
3. Выберите раздел «Поддержка», а потом вкладку «Самодиагностика».
4. Активируйте команду «Запустить тест изображения».
5. После окончания диагностики появится список рекомендаций от компании Samsung, воспользуйтесь ими.

Рассмотрим также другие проблемы, а также проанализируем способы их устранения.

Изображение мигает или снизилась яркость.

Деактивируйте команду «Экономия энергии» или отключите режим «Eco».

Диагностика ТВ не выявила проблем.

Проверьте, правильно ли подсоединен кабель.

На экран транслируется слишком тусклое изображение.

Отрегулируйте яркость в меню «Дополнительные настройки».

Картинка разделена на две части, размыта и дрожит.

Используйте функцию «Avto Motion Plus».

Телевизор произвольно выключается.

Отключите все дополнительные функции, действие которых направлено на сохранение энергии.

Изображение искажено, появились помехи.

Проверьте качество приема сигнала, возможно, поврежден кабель или антенна.

Некорректная передача цветов.

Отсоедините антенный кабель, а потом подключите его снова.

Нарушения в цветовом балансе экрана.

Откатитесь к настройкам, установленным по умолчанию.

Вдоль кромок дисплея появилась пунктирная линия.

Измените разрешение, переключитесь на соотношение сторон 16:9.

Практически все типы неполадок можно устранить самостоятельно в домашних условиях. Без использования профессионального оборудования. Намного сложнее с аппаратными поломками, поскольку, чтобы заменить сломанную деталь, нужно разбирать телевизор.
