Инструкция по демонтажу кондиционера своими руками

Разборка потолочного кондиционера

Потолочный кондиционер устанавливают, когда подвесной полоток типа «армстронг» ещё не до конца смонтирован. Так, в месте установки кондиционерного модуля отсутствуют плиточные сегменты. Для каркаса в бетонное перекрытие вмурованы лишь подвесы. При этом удерживающие алюминиевую или волокнистую плитку рамки намечены, но не собраны или же установлены частично.

Часто кондиционер ставят вместе с новым потолком – при капремонте здания или постройки. Для снятия потолочного внутреннего блока снимите соседние с ним плиточные секции подвесного потолка. Затем демонтируйте сам блок. Требуется предельная аккуратность – стены, на которую он опирается, может не быть рядом. Когда кондиционер установлен в середине потолка, рядом со светильником. Не забудьте установить потолочные секции на их прежние места.

Указания по чистке наружного модуля

Основная трудность обслуживания внешнего блока заключается в его расположении. Если он установлен на стене высотного дома сбоку от оконного проема, то от самостоятельной прочистки лучше отказаться, разве что вы проживаете на первом этаже. Безопаснее вести работы, когда конденсатор размещен в таких местах:

• на не застекленном балконе или лоджии;
• на стене частного дома, куда можно приставить лестницу;
• под окном квартиры.

Сама процедура разборки и прочистки довольно проста и выполняется в такой последовательности:

1. Вывинтите саморезы, удерживающие верхнюю крышку, и снимите ее. Демонтируйте защитную решетку вентилятора.
2. Открутите гайку крепления крыльчатки (резьба – левая) и снимите ее с вала. Оберните двигатель полиэтиленом, чтобы в него не попала жидкость.

Слева — вид сверху на теплообменник, справа — обмотанный пакетом двигатель

• Тщательно набрызгайте очиститель на теплообменник (конденсор) с обеих сторон и выждите 5—10 минут.
• С помощью ручного опрыскивателя выполняйте промывку до тех пор, пока с радиатора не перестанет стекать грязная вода. Помойте крыльчатку, снимите с мотора пакет и соберите агрегат в обратном порядке.

Включение охладителя также лучше отложить на сутки, дабы успели просохнуть уплотнители. Как чистить наружный модуль кондиционера, показано в видеосюжете:

Поломки кондиционера делятся на два типа

Первый – ремонт которых происходит на месте в первый же приезд сервисной службы. Этот ремонт происходит обычно без замены запчастей и узлов агрегата.

Второй – ремонт которых происходит в несколько этапов, и обычно связан с поставкой и заменой запчастей.

Надо сказать, что купить запчасти для кондиционеров (имеются ввиду оригинальные, от производителя кондиционеров) в ближайшем магазине бытовой техники невозможно. Как мы уже упомянули выше, кондиционер, даже бытовой, это технически сложный товар. Он состоит как из оригинальных деталей, разработанных и производимых разработчиком данной модели кондиционера, так и из деталей, поставляемых совершенно другим производителем. Например, электродвигатели вентиляторов на 98% поставляются фирмами – производящими электродвигатели в широком смысле, и не имеющими никакого прямого отношения только к кондиционерам. Кроме того, купить запчасти для кондиционера

– это ещё не отремонтировать кондиционер. В большинстве случаев их замена под силу только квалифицированному в области кондиционерной техники специалисту. Неправильная диагностика неисправности кондиционера, и неграмотная после этого замена запчастей, обычно приводит ещё к большим и более дорогостоящим поломкам.

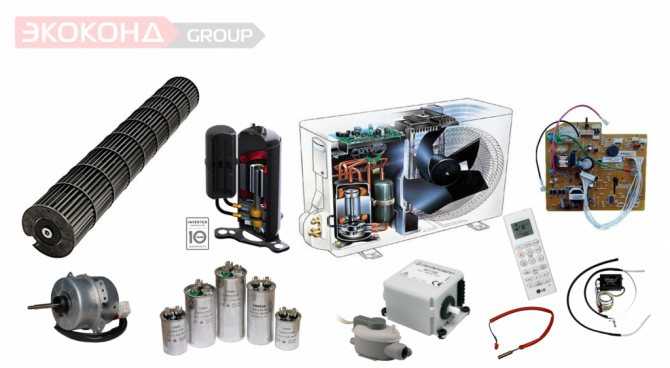

Запчасти для сплит систем

бывают как недорогие, так и дорогие, стоимость которых соизмеряется со стоимостью всего блока, в котором они установлены. Кроме того, дорогиезапчасти для кондиционеров не всегда бывают в наличии у импортёра запчастей на территории, их приходится заказывать по предоплате из-за границы с завода. Срок поставки обычно измеряется месяцами, поэтому зачастую проще и вовремя выкинуть нерабочий кондиционер, а на его место купить и установить новый. Особенно это актуально в приложении к простым бытовым маломощным кондиционерам.

О способах и трудностях демонтажа своими руками

Как правило, владельцы частных домов и квартир устанавливают 2 разновидности кондиционеров — моноблочные (мобильные) и сплит-системы. С первыми особых проблем не возникает, поскольку в подобных моделях все основные элементы заключены в едином корпусе, и для перемещения агрегата достаточно просто отсоединить воздуховод.

Демонтаж мобильной версии заключается в отсоединении воздуховода

Сплит-система состоит из двух секций, расположенных внутри и снаружи жилища. Они соединены между собой двумя магистралями, по которым в различных агрегатных состояниях циркулирует хладагент — фреон. По медной трубке малого диаметра он в виде жидкости течёт из внешнего блока во внутренний. По магистрали большого диаметра газообразный хладагент движется в противоположном направлении. Отсюда возникает ряд трудностей, поджидающих несведущего пользователя при попытке самостоятельного демонтажа:

1. Полная либо частичная потеря фреона в результате неквалифицированного отсоединения магистральных трубопроводов.
2. Попадание в трубки и теплообменники воздуха, содержащего влагу. При неправильной установке сплит-системы в другом месте несжимаемая влага попадёт в компрессор и может нанести ему вред.
3. Засорение медных трубок при вытягивании их из стены и во время транспортировки. Влага или песок во фреоновом контуре — это быстрая «смерть» компрессора.
4. При отключении магистралей от патрубков внутренней секции можно случайно свернуть припаянные к ним резьбовые сгоны.
5. Отсоединение проводов электропитания без пометок на клеммах, куда они были подключены, ведёт к путанице в процессе повторного монтажа.
6. Слишком короткая обрезка дренажной трубки, выводящей на улицу конденсат.
7. Потеря во время перевозки винтиков и прочих мелких деталей, не закреплённых после демонтажа.

Сплит-система состоит из двух секций и коммуникаций между ними

Демонтировать внутренний и наружный блок можно тремя способами:

• простая разборка с выпуском хладагента в атмосферу;
• с сохранением фреона в системе по методике «на глазок»;
• с применением специального оборудования, позволяющего полностью сберечь хладагент в контуре.

Наилучший результат даёт последний способ, хотя в определённых обстоятельствах применяются все три. Чтобы у вас не возникло проблем с установкой снятого кондиционера и его дальнейшей эксплуатацией, рекомендуется действовать по третьему варианту, предварительно ознакомившись с методикой сохранения фреона.

1 Возможные проблемы

Неподготовленные люди часто совершают одни и те же ошибки при попытке демонтировать кондиционер своими руками. Такие недосмотры в работе могут привести к неприятным последствиям, среди которых:

Потеря фреона

При неосторожном демонтаже кондиционера хладагент может легко улетучиться в атмосферу, заставив хозяина устройства платить за повторную заправку. Если такое произойдёт, экономия на мастерах для снятия сплит-системы вряд ли окупится, что сделает процедуру бессмысленной. Это самая распространённая проблема, для предотвращения которой существуют определенные меры предосторожности

Попадание во внутренний контур устройства посторонних веществ. Даже если фреон при разборке кондиционера не улетучится, подмешивание к нему воды (которая затем остынет и превратится в лёд), пыли, частиц песка, земли и прочих твёрдых веществ быстро приведёт компрессор, а затем и всё устройство в нерабочее состояние. Поэтому стоить избегать разборки прибора в дождь или снег и тщательно следить за чистотой и герметичностью трубок. Общие ошибки при демонтаже. Неопытный мастер может случайно свернуть резьбу при откручивании патрубков кондиционера или слишком коротко обрезать трубу, выводящую конденсат на улицу. Это вызовет дополнительные трудности при повторной установке кондиционера

Это самая распространённая проблема, для предотвращения которой существуют определенные меры предосторожности. Попадание во внутренний контур устройства посторонних веществ

Даже если фреон при разборке кондиционера не улетучится, подмешивание к нему воды (которая затем остынет и превратится в лёд), пыли, частиц песка, земли и прочих твёрдых веществ быстро приведёт компрессор, а затем и всё устройство в нерабочее состояние. Поэтому стоить избегать разборки прибора в дождь или снег и тщательно следить за чистотой и герметичностью трубок. Общие ошибки при демонтаже. Неопытный мастер может случайно свернуть резьбу при откручивании патрубков кондиционера или слишком коротко обрезать трубу, выводящую конденсат на улицу. Это вызовет дополнительные трудности при повторной установке кондиционера.

Падение наружного блока устройства. Эта часть сплит-системы крупная и тяжёлая, потому работать с ней при отсутствии автовышки или специальных установок для промышленного альпинизма может быть неудобно и опасно. Любителю легко не рассчитать свои силы и допустить падение блока, что приведёт к его повреждению. Чтобы избежать этого, необходимо обязательно иметь помощника при попытке снять кондиционер самостоятельно. Снятие проводов без пометок. Эта ошибка не является критической, но она приведёт к сложностям с повторной установкой устройства, поэтому каждый клемм желательно выделить с помощью маркера или куска разноцветной изоленты. Повреждение корпуса. С ним необходимо обращаться очень аккуратно — даже маленькие, едва заметные трещинки на блоке могут привести к нарушению герметичности и последующей потере фреона или его загрязнению. Поломка или потеря при транспортировке отдельных мелких деталей устройства. Некоторым из них может быть проблематично найти замену из-за особенностей конструкции.

https://youtube.com/watch?v=uu0KsaTfYV4

Поэтому снимать кондиционер самостоятельно стоит только тем, кто полностью уверен в своих силах, соблюдает во время процесса предельную аккуратность и строго следует всем правилам.

Пошаговая инструкция

Итак, рассмотрим инструкцию по проведению демонтажа кондиционера пошагово.

Работаем с наружным блоком

Наружный блок в процессе хранения и при перевозке необходимо ставить вертикально

Важно не допускать ударов и тряски, поэтому блок стоит поместить в коробку с пенопластом

1. Проводим отсоединение проводов фреона.
2. Отвинчиваем все гайки, соединяющие штуцеры блока с магистралями. Подобный способ применяют при длине трубок, которая дает возможность их повторного применения.
3. Далее заклеиваем открытые штуцеры скотчем либо изолентой, чтобы они не засорялись.

Поскольку наращивание фреоновых проводов не допускается, повторно их не используют. В подобном случае трубки обрезаются, а затем их концы зачеканиваются.

Далее с отключенного от сети прибора нужно снять крышку защиты, которая располагается там, где присоединяется электрический кабель. Помечаем как-то его клеммы (делается это для того, чтобы при новом подсоединении не допустить путаницы). Затем откручиваем зажимы, прикручивающие жилы к контактам. После этого конец провода нужно прикрутить к фреонопроводам. Дальше надо открутить удерживающие наружный блок гайки и снять его вместе с кронштейнами.

Снимаем компрессор

Если кондиционер демонтируют для того, чтобы провести его ремонт, то устройство следует корректно отсоединить. Для этого необходимо сделать следующее.

1. Снять крышку с наружного блока
2. Отсоединить трубки нагнетания и всасывания от компрессора.
3. Отключить питающие вентилятор и компрессор кабели.
4. Открутить крепления, которые удерживают конденсатор и вентили.
5. Снять конденсатор.
6. Снять компрессор.

Если вы будете действовать именно так, то не повредите трубопроводы обвязки. Кроме того, можно будет одновременно ремонтировать несколько элементов наружного блока, а это существенно ускорит выполнение задачи.

Чтобы начать работу с компрессором, следует вылить из него масло. В поршневых устройствах его сливают через патрубок. В моделях роторного либо спирального типа нужно будет сверлить днище (причем не допускается просверливать его насквозь, поскольку внутрь вполне может попасть стружка). Следует оставить тонкую перегородку, а затем проткнуть ее пробойником.

Снимаем внутренний блок

После снятия блока необходимо отвинтить монтажную пластину, затем извлечь фреоновые провода, кабель и короб

Для получения доступа к удерживающим внутренний блок фиксаторам снимаем лицевую панель. Потом обеспечиваем отсоединение электрических, фреоновых проводов, фиксаторов, и только потом снимаем с направляющих блок.

На этой стадии могут возникнуть ряд трудностей: если действовать неосторожно, то запросто можно сломать защёлки испарителя. Данный элемент, как правило, закрывается крышкой

К защёлкам специально затруднили доступ, поскольку это гарантия того, что демонтаж устройства будут проводить исключительно профессионалы

Две тонкие отвертки помогут подобраться к фиксаторам

К защёлкам специально затруднили доступ, поскольку это гарантия того, что демонтаж устройства будут проводить исключительно профессионалы. Две тонкие отвертки помогут подобраться к фиксаторам.

При отщёлкивании фиксаторов также необходимо быть осторожным. При их повреждении на новом месте устройство зафиксировать не получится, и по причине вибраций оно очень быстро поломается.

Отсоединение компрессора

Данную часть оборудования важно демонтировать с особой осторожностью, а иначе его легко сломать. Поэтому важно заранее изучить инструкцию о том, как снять самому сплит-систему. Компрессор снимается последовательными действиями:

Компрессор снимается последовательными действиями:

• с внешнего модуля снимается крышка;
• отсоединяются трубки, предназначенные для нагнетания и всасывания воздуха;
• выключается электричество в помещении;
• откручиваются крепежи, которые присоединяют к оборудованию вентилятор и конденсатор;
• отсоединенный конденсатор вытаскивается и демонтируется.

Только при правильной последовательности этапов гарантируется, что не будет нанесено серьезного вреда дорогостоящему оборудованию. После снятия конденсатора человек получает доступ к остальным частям кондиционера, поэтому без демонтажа остальных элементов можно выполнить ремонтные работы.

Канальный вид кондиционеров

Существует еще один вид кондиционерного оборудования – канальные устройства, которые имеют еще большую сложность демонтажа. Все дело в том, что конструкция этого устройства достаточно тяжелая и массивная, так как его система состоит из многочисленных разветвленных воздуховодов. Эти механизмы также подлежат демонтажу.

Отключив все трубы, которые служат для поступления и выхода воздуха, нужно отключить само оборудование. Самое главное при съеме канального устройства, как и любого другого кондиционерного оборудования – вовремя отключить патрубки и своевременно слить рабочую жидкость, чтобы не утёк фреон. После отключения патрубков система должна немного приработаться (достаточно всего несколько минут), а после этого следует полностью выключить устройство и снять электрическую схему.

Последующим действием нужно разъединить запорную арматуру с кондиционером и удалить эти детали. Теперь можно заняться демонтажем внешнего блока. Для его снятия рекомендуется обратиться к специалистам. Дело в том, что во-первых, у вас может отсутствовать в наличии подходящие инструменты, а во-вторых, они имеют опыт работы на большой высоте и без труда справятся со своей задачей.

Занимаясь съемом устройства, не стоит забывать о том, что при установке оборудование хорошо и качестве закреплялось, настраивалось и нацеливалось на длительный срок эксплуатации, поэтому во время демонтажа его необходимо разгерметизировать. Во время этой процедуры необходимо следить, чтобы фреон не попал на кожу человека. Дело в том, что он может вызвать обморожение.

https://youtube.com/watch?v=ttZ8zjAvb3Q

Как следует из написанной выше статьи, демонтаж кондиционерного оборудования не настолько сложная работа, но все же в некоторых случаях требует вмешательства профессионалов. Все, что может повлиять на сложность съемного процесса – это модель оборудования и метод его установки.

Статья о том, как снять кондиционер со стены, предназначена для людей, которые любят выполнять всю работу по дому самостоятельно. Хочется надеяться, что информация окажется полезной и поможет Вам справиться с этой задачей без надобности обращения к специалистам

Прежде, чем приступить к процессу демонтажа, важно внимательно изучить всю информацию и рассмотреть пошагово каждое действие. Это позволит избежать ошибочных действий и возможного получения травм

Конечно, если Вы уверены, что справитесь с работой и снимите устройство собственными руками, то советуем ознакомиться с мерами безопасности и приступить к действиям

Конечно, если Вы уверены, что справитесь с работой и снимите устройство собственными руками, то советуем ознакомиться с мерами безопасности и приступить к действиям.

Все же, если Вы сомневаетесь в самостоятельном выполнении задачи, лучше связаться с профессионалами и оплатить их услуги по демонтажу кондиционера. Тем более, что у вас может не оказаться необходимых для работы инструментов и придется затратить время на поиск или покупку недостающих ключей.

Демонтаж исправного кондиционера со сбором хладагента

Любой тип исправной сплит-системы можно демонтировать с целью переноса и установки в дальнейшем на новом месте. Чаще всего данная операция проводиться при переезде организаций в новый офис. Для того чтобы не тратить ресурсы на заправку системы при ее установке в будущем, нужно собрать весь фреон находящийся в испарителе (внутренний блок) и в трубопроводе. Для этого демонтаж следует начать с перегона и сбора фреона в конденсаторе (внешний блок). В качестве примера рассмотрим демонтаж самых распространенных и востребованных кондиционеров, настенных сплит-систем.

Перегон хладагента

Сначала включаем кондиционер в режиме охлаждения воздуха (на минимально возможную температуру) и дожидаемся запуска компрессора. Далее снимаем пластмассовый защитный кожух, установленный на наружном блоке, который закрывает собой место подключение трубопроводов.

Разводным ключом откручиваем защитные колпачки кранов обеих труб. Внутри, за латунными колпачками мы увидим краны под шестигранник. Сначала закрываем шестигранником нужного размера кран трубки более тонкого диаметра (жидкостная магистраль).

Таким образом, прекращается подача сжиженного фреона в испаритель, при этом компрессор продолжает работать и перекачивать газообразный фреон в конденсатор. Через некоторое время, 1–2 минуты, в зависимости от протяженности трубопроводов, мы услышим характерный звук работающего вхолостую компрессора. После чего закручиваем аналогичным способом кран трубки более толстого диаметра (газовая магистраль), и сразу же выключаем кондиционер. Первый этап выполнен – весь фреон перегнан в наружный блок.

Отключение электропроводки

По технологии установки, питание кондиционера должно выходит на отдельный автомат или с помощью сетевого кабеля с вилкой включаться в обычную розетку, как любой бытовой электрический прибор. Отключаем нужный автомат защиты в распределительном щетке или вытаскиваем вилку из розетки. Открываем лицевую панель внутреннего блока, под которой находятся фильтры. Справа от фильтров расположена небольшая крышка. С помощью крестовой отвертки откручиваем и снимаем эту крышку, под ней находиться колодка с подключенными проводами, образующими связь между внутренним и наружным блоками сплит-системы.

Проверяем тестером отсутствие напряжения, чтобы убедиться в том, что выключили нужный автомат, после чего откручиваем и отсоединяем все провода. Затем отключаем те же провода на внешнем блоке, клеммная колодка которого расположена под крышкой чуть выше защитного кожуха сервисного порта, место подключения магистрали.

Демонтаж настенного блока

В нижней части настенного блока кондиционера есть две защелки, их место расположения указано на пластике корпуса. Чаще всего там написано «Push» (давить, нажимать), но бывает и наоборот – надо тянуть пластик вниз, например, на Mitsubishi Electric или Lessar. Нажав одновременно на эти точки, внутренний блок должен отстегнуться от крепежной пластины и податься от стены.

Под блоком, примерно в центре, находится место подключения труб. С помощью разводных ключей отсоединяем блок от магистрали, отсоединяем дренажный шланг. Тянем корпус вверх, снимая его с крепежной пластины. Демонтаж настенного блока выполнен. С помощью клейкой ленты закрываем трубопроводы, защищая их от попадания внутрь мусора.

Демонтаж наружного блока

Разводными ключами откручиваем гайки крепления трубопроводов и отсоединяем их. Чтобы не потерять, накручиваем все гайки и колпачки на свои места и клейкой лентой защищаем от попадания возможного мусора. На кронштейнах внешний блок закреплен в четырех точках с помощью болтов с гайками на 13. Откручиваем их и снимаем агрегат с кронштейнов. Демонтаж внешнего блока выполнен.

Предосторожности

Если кондиционер вышел из строя и не подлежит ремонту, то его снять просто — нет нужды сохранять фреон, не важна герметичность компрессора, конденсатора и испарителя.

С рабочим кондиционером так поступать нельзя. И в этом случае главное, чтобы внутрь системы не попали пыль и даже воздух. Иначе можно говорить о гарантированном выходе компрессора после монтажа и пуска кондиционера на новом месте. Причина — особенность устройства вакуумного насоса.

Фреон чрезвычайно текуч, а разница температур на входе и выходе достигает нескольких десятков градусов. Никакие уплотнители и кольца, используемые в обычных насосах и компрессорах, не выдержат таких условий эксплуатации. Необходимая герметичность достигается за счет исключительно точной подгонки поверхности движущихся элементов насоса к внутренней геометрии камер. Малейшая царапина твердой частицей приводит к выходу из строя компрессора. А такой частицей может быть и крупинка льда, образовавшаяся при замерзании влаги в попавшем внутрь воздухе.

Именно поэтому новые кондиционеры продают заполненными инертным газом, который перед закачкой фреона откачивают вакуумным насосом.

Когда снимают кондиционер самостоятельно фреон надо откачать, а блоки разъединить. Сделать это надо так, чтобы внутрь системы не попала пыль вместе с воздухом. То есть создать там вакуум. И желательно фреон сохранить полностью (или его большую часть), чтобы на новом месте было проще привести систему в рабочее состояние.

Подготовка

Чтобы правильно снять кондиционер, из профессионального оборудования нужна только манометрическая станция, которую можно взять в аренду.

Остальные инструменты есть у каждого домашнего мастера:

• набор гаечных и шестигранных ключей;
• отвертки;
• труборез или бокорезы;
• ручные слесарные тиски;
• плоскогубцы.

Спуск фреона

Есть два способа демонтажа рабочего кондиционера:

1. Применение манометрической станции для сбора фреона во внешнем блоке.
2. Использование станции откачки и сбора фреона, подключаемой к специальному двухвентильному баллону. У станции есть собственный манометрический коллектор и компрессор для откачки хладагента в жидком или газообразном состоянии.

Первый способ более «доступный», но его можно использовать только при запуске кондиционера — транспортировка фреона происходит за счет штатного компрессора.

Второй способ универсальный. Его можно использовать даже зимой, когда кондиционер нельзя включать из-за низкой температуры на улице. Достоинство такого способа еще и в том, что внешний блок будет вакуумирован — без фреона в конденсаторе. Что гораздо безопаснее при перевозке на новое место. Но аренда такой станции и баллона будет стоить дороже, чем обычного манометрического коллектора.

Сбор фреона во внешнем блоке

Сбоку на корпусе наружного блока есть два штуцера, от которых отходят трубки:

• тонкая — для транспортировки жидкого фреона из конденсатора в испаритель;
• толстая — для закачки газообразного фреона в конденсатор.

У обоих штуцеров под крышками есть головки перекрывающего клапана. От головки газового отходит отвод с ниппелем.

Сбор фреона в конденсаторе проходит в следующем порядке:

1. Со штуцеров и ниппеля снимают защитные крышки.
2. К ниппелю подсоединяют коллектор.
3. Включают кондиционер на максимальный «холод».
4. Спустя несколько минут перекрывают клапан жидкостного штуцера, прекращая подачу фреона в испаритель.
5. По манометру контролируют давление.
6. Когда стрелка покажет «-1 МПа», закручивают шестигранником клапан газового штуцера и сразу отключают кондиционер (для чего и нужен помощник) — при длительном холостом режиме насос компрессора может выйти из строя.

Показание манометра «-1 МПа» означает, что весь фреон в конденсаторе, а внутри испарителя, в трубках и в компрессоре — технический вакуум.

После этого можно разъединять блоки.

Стоит ли демонтировать кондиционер своими силами?

Прежде чем самостоятельно приступать к снятию кондиционера, следует тщательно взвесить все за и против. Прежде всего, стоит выяснить, в какую сумму обойдутся услуги профессионалов по демонтажу сплит-системы. В среднем расценки можно рассчитать по простой формуле: каждый ватт мощности кондиционера обойдется в один рубль. Таким образом, за демонтаж сплит-системы в квартире специалистам придется отдать от 2500 до 4000 рублей.

У профессионалов, кроме всего прочего, есть весь необходимый инструмент. Его придется приобрести или взять в аренду, если демонтировать кондиционер самому. Манометрический коллектор, необходимый для операции демонтажа, обойдется не дешевле 1500 рублей, возможно, и в два–три раза дороже. Плюс набор шестигранников и труборез. Нельзя не учесть и возможные неисправности, которые может получить кондиционер при демонтаже. Стоимость ремонта сплит-системы тоже обойдется недешево.
