Диаметр дымохода для печи на дровах таблица

Значение расчетов параметров дымохода

При ошибочном расчете котельного оборудования будет возникать эффект обратной тяги, когда дымовые газы не будут отводиться в атмосферу, а попадут в жилые комнаты. В такой ситуации существует даже вероятность создания пожароопасной ситуации, если горячий дым проникнет в помещение. Вследствие этого, при строительстве дымохода важен безошибочный расчет его геометрических характеристик, которые гарантируют создание рабочей тяги, достаточной для полного удаления дымовых газов и обеспечения высокого коэффициента полезного действия отопительного агрегата, работающего на природном топливе.

Работа источника тепловой энергии, работающего на твердом, жидком или газообразном топливе, всецело зависит от следующих параметров дымовой трубы:

Длина трубы. Вначале потребуется установить наибольшую высоту строения, а также размер в метрах до конька кровли в точке, где планируется вывод проектной дымовой трубы. Вследствие чего с данным показателем связаны все наиболее важные параметры строящейся системы дымоотвода. Необходимо учитывать, что чрезмерно высокие дымовые канала буквально станут «съедать» разрежение в дымовентиляционном тракте, в результате источник тепловой энергии не сможет качественно сжигать топливо из трубы и всех щелей повалит черный дым. Не менее опасны и непомерно низенькие трубы по отношению к крыше. Диаметр дымохода для печи на дровах

В отношении данного размера, потребуется принимать во внимание не конкретно число, а в большей степени геометрию дымовой трубы. Специалисты — печники говорят о том, что высококачественная дымоотводящаясистема, функционирующая по всем законам аэродинамики и теплотехники, имеет круглое сечение. В этом случае сажевые отложения не в такой степени задерживаются в каналах, поэтому такая система меньше нуждается в очистке

В отношении конкретного размера — его стоит выбирать по сечению основного выходного патрубка котла либо другого источника тепла. Применять трубы с большим или меньшим размером, не рекомендуется заводом-изготовителем из-за высокого риска разгерметизации. Помимо определения Д трубы необходимо учитывать силу тяги. Для этого применяют закон Бернулли, вносят в формулу данные по температуре наружного и внутреннего воздуха, а также по давлению среды. В итоговом расчете учитывают суммарную потерю воздушного напора в двух точках: в топочной камере и на выходе из дымовой трубы. Итоговый размер тяги для печей должен превышать все потери напора в газовоздушном тракте

В этом случае сажевые отложения не в такой степени задерживаются в каналах, поэтому такая система меньше нуждается в очистке. В отношении конкретного размера — его стоит выбирать по сечению основного выходного патрубка котла либо другого источника тепла. Применять трубы с большим или меньшим размером, не рекомендуется заводом-изготовителем из-за высокого риска разгерметизации. Помимо определения Д трубы необходимо учитывать силу тяги. Для этого применяют закон Бернулли, вносят в формулу данные по температуре наружного и внутреннего воздуха, а также по давлению среды. В итоговом расчете учитывают суммарную потерю воздушного напора в двух точках: в топочной камере и на выходе из дымовой трубы. Итоговый размер тяги для печей должен превышать все потери напора в газовоздушном тракте.

При рассчете диаметра дымохода для печи учитывается длина трубы

Формула для расчета оптимальной конструкции

В формуле для подсчета параметров дымоотвода совмещается несколько условий, каждое из которых рассчитывается отдельно, анализируется и добавляется в схему разметки при монтаже. В этой формуле отображается:

  • скорость движения дымового газа;
  • длина дымохода;
  • форма сечения конструкции;
  • площадь канала;
  • высота помещения;
  • материал дымохода;
  • средние показатели внутренней и внешней температуры;
  • насколько ускоряется свободное падение;
  • коэффициент гладкости стен труб.

Например, расчет сечения трубы (F)в м2 происходит по следующему уравнению:

(КхQ)/(4,19х√ˉh)=F,

в котором К – это коэффициент (вычисляется эмпирическим путем), Q – показатель степени производительности газового котла (мощность, кВт, указывается в техническом паспорте котла), и h это высота дымохода.

Для вычисления величины самотяги (мм. вод. ст.) показатель эффективной высоты дымохода умножают на разность плотности воздуха с плотностью дымовых газов.

Формулы расчета выявляют новые параметры и проверяют корректность вычисления. Так проверяют правильность расчетов размеров длины дымохода по формуле:

P*L>S,

в которой Р – показатель периметра сечения квадратной трубы, L – параметр длины дымохода, S – площади внутренней поверхности трубы. Для трубы с круглым сечением показатель Р заменяется на I. Вычислить I можно по формуле I=2пR, где R – радиус трубы.

Остальные показатели относительно технических характеристик котла, скорости подачи газа к устройству, которые понадобятся для вычислений, в паспортной документации.

Зависимость длины от мощности котла и сечения трубы

Ошибки при сооружении дымоходов

Чем быстрее произойдет нагревание, тем экономичнее работает котел, переходя в режим ожидания.

Квадратная форма. А вот для отопительных систем, работающих на дровах, как раз лучше будет квадратная форма сечения. Для расчета сечения дымохода вид топлива является основополагающим. Дровяное топливо не требует большой тяги, как газовое, поэтому круглое сечение будет способствовать просто выветриванию тепла из дома.

Внутренний диаметр

Правильный расчет диаметра дымохода обеспечит бесперебойное функционирование всей системы отопления дома. Рассчитать диаметр дымохода можно по вложенной инструкции завода-изготовителя. Но если таковой не имеется, следуйте этим правилам:

  • Для расчета дымохода квадратного типа диаметр поддувала не должен превышать диаметр трубы.
  • Для обогревательной системы с открытой топкой (камин) расчет дымоотвода составляет 1:10 относительно топки.

Высота

Какой должна быть высота дымоотводной трубы? Невозможно определить однозначную высоту дымоотвода для всех типов отопительных систем. Тут действует такой принцип: чем шире диаметр трубы, тем скорее происходит остывание продуктов горения топлива. Вследствие этого на стенках трубы оседает конденсат, который блокирует функциональный дымоотток.

Смотрим видео, как правильно рассчитать высоту:

https://youtube.com/watch?v=0l0IXm3OT4c

То есть, увеличение диаметра при высоте в 5 метров, не способствует увеличению тяги. А если мы увеличим высоту дымоотводной трубы и уменьшим диаметр её, то тем самым мы увеличим объем теплого воздуха и снизим его остывание. А значит, и увеличим тягу. То есть, при расчете дымохода эту особенность нужно учитывать. Именно увеличение высоты при уменьшении объема трубы будет создавать сильную тягу. А вот насколько это экономично в плане затрат топлива, решать вам.

Если вы захотите произвести расчет дымохода в пользу экономии топлива, и решите сделать высоту дымохода максимальной при минимальном объеме трубы, тяга в системе резко уменьшится. А уменьшение тяги может привести к прониканию угарных газов в помещение. Поэтому расчет дымохода нельзя приводить в соответствие с финансовой экономией, это приведет к отравлению угарным газом.

Как рассчитать высоту дымохода правильно:

  1. Используйте специальные программы для расчета высоты дымохода
  2. Высота дымохода над крышей не должна быть произвольной
  3. Высота дымохода над коньком должна быть более 0,5 метра

От конструкции самой кровли будет зависеть, какой высоты должен быть дымоход.

В расчете учитывается расстояние между дымоходами, а также:

  • Толщина кровли
  • Угол ската кровли
  • Расстояние от вертикальной оси конька

Но при расчетах высоты дымохода не учитывается высота прикрывающего трубу зонтика.

Как высчитать тягу

Расчет высоты дымохода зависит от необходимой тяги. Именно она обеспечивает правильную работу вашей отопительной системы. Тяга образуется за счет разброса температур и давления в самой трубе и окружающем пространстве.

Из-за смещения давления прогретый воздух направляется вверх, а холодный — вниз. Холодный воздух стремится вытеснить горячий. Соответственно, при холодной погоде тяга увеличивается.

  • Hc обозначает тягу дымоотвода;
  • Hд — участок трубы от патрубка до котла;
  • Pв — плотность воздуха;
  • Pг — плотность сгораемого вещества.

1 мм. вод. ст. = 0,0001кгс/см2

Недостаточная тяга в трубе может быть вызвана малой длиной самой трубы. Значит, высота дымохода должна быть увеличена. И все же, нужно учитывать разумный предел. На практике общая длина дымовой трубы не должна быть более шести метров. Вопрос, как нарастить трубу дымохода, может быть решен и самостоятельно.

Советы

  • Если высота потолка не позволяет установить дымоход высотой в 5 метров, следует подключить электрический дымосос
  • Помните, что излишняя высота дымохода — это дополнительные потери тепла
  • Если тяга в трубе сильная, устанавливают ограничитель
  • При определении высоты дымохода учитывайте и основное направление ветра
  • Если максимальная высота кирпичного дымохода не достаточна — может возникнуть обратная тяга
  • На образование тяги в канале оказывают влияние горизонтальные участки трубы и изгибы — чем их больше, тем давление меньше

Прежде чем устанавливать дымопровод, внимательно ознакомьтесь с правилами и изучите параметры работы вашей отопительной системы. Расчет всех параметров дымоотвода — сложная инженерная задача. Поэтому лучше доверить все грамотному специалисту и не рисковать своим благополучием.

Расчет требуемого диаметра и сечения внутреннего контура дымохода для каминов и печей

Расчет диаметра и сечения внутреннего контура осуществляется с применением различных физико-математических формул. Сложные расчеты с использованием формул должны производиться профессионалам отрасли, самостоятельно заниматься расчетами не рекомендуется.

Сегодня производители современных топок, каминов и печей самостоятельно вычисляют нужный диаметр и сечение дымохода на основе мощности изделия, вместительности топочной камеры очага, объема дымовых газа, образующихся при сгорании топлива в том или ином отопительном приборе. На основании этих вычислений, завод-производитель оснащает каждую модель отопителя выходным патрубком (отверстием в корпусе) определенного диаметра, к которому пользователь потом подключает трубу. Поэтому, покупателям современного отопительного оборудования не требуется самостоятельно вычислять нужный диаметр дымового канала, достаточно изучить комплектацию и технический паспорт изделия.

Патрубки для подключения системы дымоотведения от топок и печей могут располагаться:

  • сверху изделия
  • сбоку (слева/справа) изделия
  • сзади изделия
  • в нескольких местах одновременно (для удобства расположения очага в пространстве по выбору пользователя)

Современное котельное оборудование тоже имеет включенные заводом-производителем в комплектацию патрубки, диаметр которых соответствует техническим и эксплуатационным параметрам устройства.

Важно! Диаметр дымоотводящего канала ни в коем случае нельзя заужать! Исключения делаются только для труб, высота которых составляет более 12 метров. В таких случаях диаметр трубы можно уменьшить до предыдущего диаметра с целью исключения образования излишней тяги

Техника противопожарной безопасности

Устанавливать дымоход разрешается в соответствии с требованиями:

СНиП 2.04.05–91У.

ДБН В 2.5-20–200.

НАПБ А.01.001–2004.

Монтаж должны проводить только профессионалы. Сечение дымохода должно соответствовать значению, указанному производителем в инструкции, прилагаемой к котлу.

Требуемая высота дымохода обычно рекомендуется производителем, или она должна превышать 5 метров.

Если имеется горизонтальный участок, его длина не должна превышать один метр.

В конструкции необходимо предусмотреть возможность отвода конденсата, а также очистку дымоотводящего канала.

Как подключить дымоход

Все соединения деталей к патрубку твердотопливного котла выполняются термостойким герметиком, выдерживающим температуру в пределах 1250-1500 градусов.

Когда нет соответствия диаметра дымохода с размером дымоходного выхода, устанавливается переходник, чтобы создать плотный стык.

Как собираются детали

Любые одностенные, а также сэндвич, имеющие утепление, собираются только одним вариантом: «труба вставляется в трубу». Узлы соединения деталей дымохода не требуют установки дополнительных хомутов.

Если конструкция изготовлена из специальной, нержавеющей стали, сборка проводится только по конденсату. В этом случае, конденсат, а также возникающие смолянистые отложения, никогда не попадут наружу, они будут стекать вдоль стенок трубы непосредственно в конденсатоотвод.

Если в дымоходе используется ревизия и установлены тройники, сборка всех деталей выполняется «по дыму». Сборка вертикальных деталей, отходящих от тройника, проводится «по конденсату».

Если необходимо провести гильзовку канала, зазор, образовавшийся между трубой и каналом, должен быть больше 4 см. Он необходим, когда происходит расширение металла при нагревании.

Чтобы детали сэндвич дымохода имели более жесткое крепление, устанавливают заклепки или вкручивают саморезы.

Фиксация дымохода

Труба крепится к стене только специальными материалами.

Одностенная конструкция должен крепиться с шагом крепления 1,5 метра на всех вертикальных отрезках трубы.

Если сэндвич дымоход не имеет опорной конструкции, необходимо обеспечить фиксацией каждый элемент.

Если в системе использован тройник 45–87 градусов, или колено 45–90 градусов, монтаж проводится так, чтобы полностью была исключена нагрузка на поворотные части этих деталей.

Если для монтажа требуется установить дополнительную опору, используют напольную подставку, устанавливаемую под ревизию.

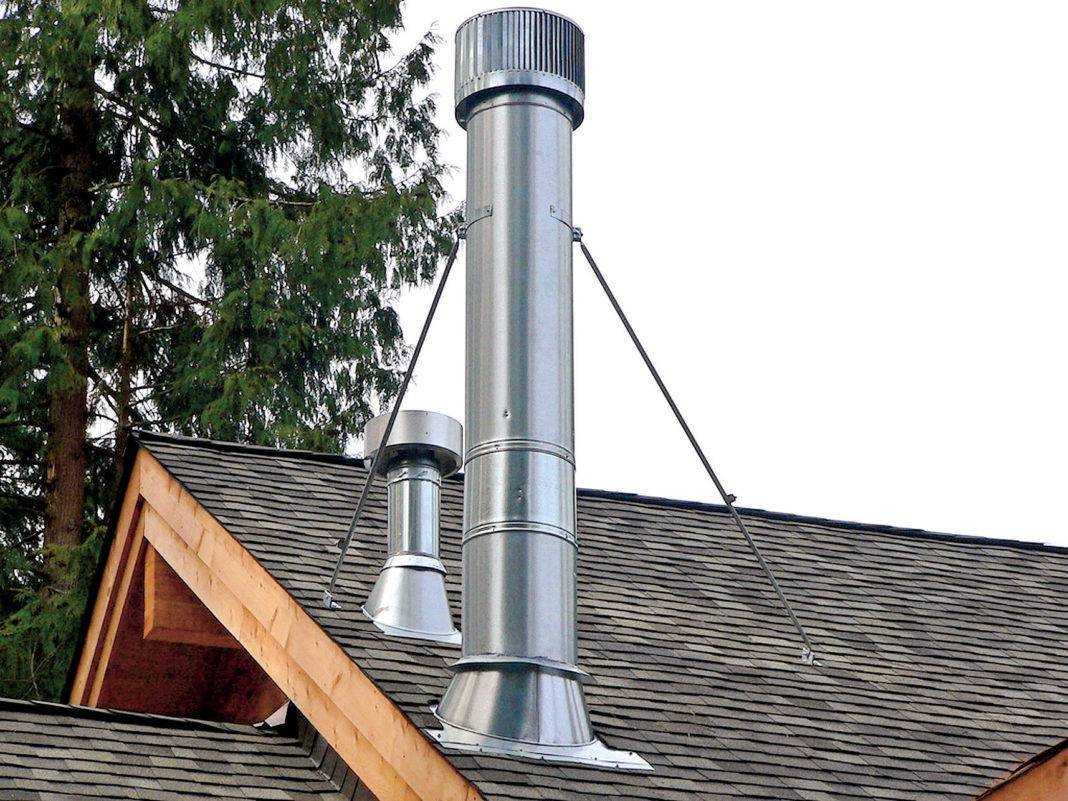

При возвышении дымоходной трубы над крышей больше 1,5 метра, в обязательном порядке под растяжку устанавливается скоба.

Проход сквозь перекрытия

Чтобы сделать проход сквозь стену дома или его перекрытия, необходимо воспользоваться строительными нормами, которые сегодня действуют на Украине.

Если сэндвич дымоход с утеплением проходит через деревянные стены, обязательно устанавливается походная гильза и накладывается еще один слой термоизоляции.

Когда монтируется дымоходная труба сквозь кровлю, строители должны установить специальную дополнительную деталь трубы, так называемую «крызу». Создаётся еще один дополнительный слой, состоящий из пожаробезопасных изоляционных материалов.

Завершающий этап строительства

Когда гильзуется кирпичный дымоход, его верхняя часть закрывается дополнительной деталью — окончанием.

Обычно верхушка трубы закрывается дефлектором или красивым грибком.

Если покрытие крыши здания выполнено из пожароопасного материала, типа битумной черепицы, на вершину дымохода монтируют специальный искрогаситель.

Если в доме установлен газовый котел, категорически запрещается монтаж дефлектора. Согласно действующим нормам, верхняя часть трубы газового устройства держится всегда открытой.

Начало работы дымохода

Еще раз проверить, что около дымохода не находятся горючие или быстро воспламеняющиеся предметы, чтобы не возник пожар.

С деталей снимается защитная плёнка.

Открывается шибер, регулирующий силу тяги.

Какие дрова лучше

Древесина, которая служит сырьем для дров, далеко не одинакова по своим свойствам.

Твердые породы деревьев, таких как береза, дуб, граб, бук, тис горят жарче, имеют высокую волокнистую плотность, медленнее сгорают.

Мягкие сорта имеют свои преимущества, например: осина, дает меньше жара, чем береза на 25%, но она прекрасно поддерживает жар в растопленной печи. Ольха еще делится восхитительным ароматом, как впрочем, и хвойные сорта. Ольха с осиной, добавленные в печь в конце протапливания удаляют налет сажи и копоти в дымоходе. А вот образование налета, которое может привести к засорению дымохода, происходит при сгорании эфирных масел и смолы сосны, пихты, ели. Хвойные тоже уступают по теплотворности березе, дубу, но они быстрее высыхают и более годятся для растопки. Только пихта сильно искрит, а лиственница в конце сгорания выделяет много угарного газа и нужно быть внимательнее с заслонкой.

Некоторые виды фруктовых деревьев относится к средне твердым сортам древесины и теплотворная способность у них средняя. Горят, издавая аромат, их легко заготавливать, поскольку дрова можно колоть без особых усилий.

Как подключить коллективный дымоход

Иногда обстоятельства диктуют необходимость использования одного дымохода одновременно для нескольких отопительных приборов

В подобных случаях необходимо особое внимание уделить правильному расчету всех параметров (таких, как максимальная длина горизонтального участка дымохода, его высота, диаметр и т.д.). Этот расчет производится с учетом того, какие отопительные приборы планируется использовать в системе, их типа и мощности, а также топлива, на котором они будут функционировать. . Допустим, к единой трубе будет подключаться котел от общей системы отопления и традиционный камин

Допустим, к единой трубе будет подключаться котел от общей системы отопления и традиционный камин

Понятно, что это принципиально разные отопительные приборы, один из которых работает на природном газе, а другой – на дровах. Соответственно, и рекомендации относительно используемых с ними дымоходов кардинально различаются (прочитайте: “Устройство дымохода для газового котла“). Возможно ли в таком случае совмещение? Практика показывает, что возможно. Рассмотрим, как это происходит.

Как известно, в процессе работы котел периодически отключается, переходя в режим ожидания. Если вместе с ним к одному дымоходу будет подсоединен камин, работающий в это время, то дымоход не будет остывать, в нем не будет образовываться конденсат, и при очередном запуске котла будет обеспечена хорошая тяга. Это положительный момент. Но есть и негативная сторона. Камин должен подсоединяться к дымоходу значительно большего размера, чем это необходимо для котла, и в том случае, если запуск котла будет осуществляться без параллельного использования камина, вполне вероятно возникновение избыточной тяги, которая приведет к неправильному функционированию котла (подробнее: “Дымоход для камина своими руками”).

Как известно, расчет диаметра дымохода для камина производится исходя из того, что он должен составлять десятую часть диаметра топки. Естественно, такой размер для котла будет чрезмерным

В данном случае стоит обратить внимание на тот факт, что камином, как правило, люди пользуются только время от времени, тогда как котел в холодный период года работает постоянно. В этой связи можно подумать, что устройство дымохода для камина следует делать меньшего диаметра

Однако подобный шаг будет в корне неверным. В те моменты, когда котел будет работать самостоятельно, конечно, никаких проблем не возникнет, однако стоит лишь растопить камин, и в трубе, независимо от того, какова длина горизонтального участка дымохода, расположенного на чердаке, неизбежно будет возникать повышенное аэродинамическое сопротивление. В результате этого отопительные приборы будут работать неправильно, а в помещение начнут просачиваться угарные газы.

Решением этой, на первый взгляд, неразрешимой задачи является использование двухходового дымохода.

К основным преимуществам дымоходов данного типа можно отнести:

  • возможность их применения совместно с различными отопительными приборами, как по отдельности, так и подключенными одновременно;
  • обеспечение стабильной работы каждого прибора;
  • экономия средств на строительство и монтаж;
  • экономия пространства.

Возможные схемы дымоходов, смотрите на видео:

https://youtube.com/watch?v=5vRHFjGcuKg

В процессе монтажа необходимо соблюдать все условия обеспечения правильной работы каждого устройства, а также неукоснительно следовать предварительно произведенным расчетам, чтобы впоследствии не пришлось думать, как удлинить дымоход или увеличить его диаметр. При устройстве кирпичного дымохода нужно учитывать, что для его совместимости с котлом должна быть выполнена гильзовка, предохраняющая кирпич от негативного воздействия конденсата.

Виды дымоходов

Приставной дымоход

Теперь немного о другом. Какого вида бывают дымоходы? Выбирать особо не из чего. Здесь всё просто: Самый распространённый и популярный у нас внутренний дымоход (так называемый насадной). Называется так, потому что проходит внутри помещения и насаживается на выходной патрубок банной печи. Более подробно об этом можно почитать здесь.

Второй вариант – внешний дымоход для бани. Его ещё называют приставным, так как он монтируется (приставляется) возле стены здания и выводится наружу через отверстие в стенке. В этом случае не надо «дырявить» крышу и потолок. Что значительно упрощает монтаж. Внутренняя эстетика помещения выглядит намного привлекательнее, пожарная безопасность бани при этом «на высоте». Однако, здесь сильно теряется тяга, происходит большое отложение сажи на горизонтальном участке трубы и парная нагревается значительно медленнее из-за отсутствия особо горячего элемента печи.

Внутренний дымоход, как правило, не имеет изгибов и пологих участков (если не делается кирпичная кладка с несколькими оборотами), поэтому имеет отличную тягу, прекрасно обогревает помещение парилки и не нарушает внешний вид здания. Наши строители больше предпочитают именно такой вариант, чтобы значительно повысить КПД бани.

Необходимые меры безопасности: молниезащита котельной

Для всех не металлических конструкций должна присутствовать молниезащита. В трубы вставляют металлические молниеприемники и заземляют их токоотводом – стальным прутом с диаметром 1,2 мм, который прикрепляют к стенке трубы при помощи кронштейнов. Заземление завершает металлический штырь, вбитый в землю.

Согласно инструкции по установке молниеотводов для котельных их количество зависит от длины дымохода. Для 15-50 метровой конструкции достаточно будет одного стержня. Более высокие трубы до 150 метров требуют установки 2 молниеотводов метровой высоты. Свыше 150 метров – как минимум 3 токоотводов.

Металлическая конструкция выступает естественным токоприемником и в защите не нуждается.

Как правильно сделать расчет параметров дымохода

После проведения расчетов высоту трубы сверяют с требованиями нормативного документа – она должна быть не ниже, чем того требует СП 7.13130.2013. В любом случае принимают большее значение длины.

Определение высоты дымохода

Высота дымохода определяется еще на этапе проектирования дома в зависимости от расположения трубы на кровле, расстояния до конька или до соседних высоких объектов (домов, больших деревьев).

Зачем нужен этот параметр

От высоты дымохода зависит тяга, а значит, надежность и безопасность работы отопительного агрегата и безопасность жильцов дома. При недостаточном удалении дымовых газов падает КПД котла, печи или камина, возникает опасность отравления жильцов угарным или углекислым газом и опасность пожара.

Требования СНиП

В соответствии с СП 7.13130.2013, минимальная высота дымоотводящей трубы от оголовка до колосниковой решетки отопительного агрегата должна составлять не менее 5 м. При выходе трубы на плоскую кровлю ее высота должна быть не менее 0,5 м. Максимальная длина горизонтального участка не должна превышать 1 м.

Для создания нужного разрежения при выходе дымопровода из кровли высота оголовка трубы над кровлей также оговорена (см. ниже в таблице).

Существует еще понятие ветрового подпора. Если дымовая труба находится поблизости от высокого здания, дерева или невысокая отдельно стоящая труба находится близко к дому, то эти объекты могут загораживать дымоход от ветра и уменьшать тягу. Чтобы определить, не попадает ли труба в зону ветрового подпора, необходимо через верхнюю точку дома или дерева провести наклонную линию под углом 45° к горизонтали. Оголовок трубы должен быть выше этой линии.

Из двух значений высоты выбирают большее. Если для соблюдения нормативных требований придется сооружать очень высокую дымовую трубу (намного выше 5 м), то придется монтировать дымосос, обеспечивающий достаточную тягу при любой длине трубы.

Таблица высоты печной трубы над коньком

Высота дымопровода над коньком должна соответствовать СП 7.13130.2013. Информация приведена в таблице:

Расстояние до конька или парапета здания, м Высота трубы относительно уровня конька, м
До 1,5 выше на 0,5 м
До 3 м на одном уровне с коньком
Более 3 м угол между линией, соединяющей конек с оголовком и горизонталью должен быть не более 10°

Расчет сечения дымового канала

СП 7.13130.2013 определяет минимальные сечения дымоходного канала кирпичного или бетонного дымопровода в зависимости от мощности отопительного агрегата:

  • до 3,5 кВт – 140×140 мм (Ø не менее 158 мм);
  • 3,5-5,2кВт – 140×200 мм (Ø не менее 189 мм);
  • 5,2-7,0 кВт – 140×270 мм (Ø не менее 219 мм).

При модернизации печей с неизвестной мощностью либо оставляют дымопровод существующего сечения, либо вставляют внутрь круглый вкладыш из нержавейки подходящего диаметра. Если к старой печи устанавливают современные керамические или сэндвич-трубы, то внутренний диаметр модулей должен быть не меньше, чем диаметр вкладыша, который бы поместился при установке в старую трубу. Теоретически можно поискать проект старой печи, но в большинстве случаев это невозможно.

Чаще всего приглашали печника, и тот складывал печи и дымоходы 2-3 освоенных типоразмеров безо всяких проектов и расчетов. Реально определить все особенности устройства печи из кирпича по внешнему виду невозможно, и единственный ориентир при выборе сечения вкладыша или нового дымохода – сечение борова уже существовавшего дымохода (при условии, что он хорошо работал). Если дымоход обеспечивал недостаточную тягу, то при его замене или модернизации лучше пригласить специалиста-теплотехника и поручить ему соответствующие расчеты.

Внутреннее сечение дымохода: какое лучше?

В дымоходе квадратной или прямоугольной формы в углах будут завихрения дыма, слегка тормозящие поток газов и способствующие оседанию конденсата и сажи. По этой же причине углы трубы практически не участвуют в токе газов. Кроме того, у боровов квадратного и прямоугольного сечения больше площадь поверхности стенок, чем у боровов круглого сечения – это увеличивает трение поднимающихся газов о стенки и сильнее тормозит их.

Разновидности систем

Околофасадный дымоход

Тип несущей конструкции определяет категорию того или иного дымовывода. По этому показателю можно выделить:

  • Самонесущие строения. Основу здесь составляют сэндвич-дымоходы. Особенностью последних является легкость монтажа на кровельном покрытии, где основание трубы опирается и закрепляется во внутреннем помещении здания. Системы имеют множество ограничений по применению начиная от температуры сгорающих продуктов и заканчивая химической неустойчивостью.
  • Околофасадные конструкции закрепляют непосредственно на несущие стены строения, поэтому здесь не нужен дополнительный фундамент. Модули, из которых состоит труба, легко поддаются замене, поэтому такой вариант дымоотвода считается наиболее экономичным.
  • Дымовыводы в виде колонн представляют собой кирпичные строения, в основании которых заложен мощный фундамент, обычно это круглые либо квадратные массивы, вертикально идущие вверх. Бывают колонны из металла, где в единый ансамбль собрано несколько строений, так называемая многоствольная система.
  • Дымоотводы, собранные по принципу ферм, нашли применение в областях с неустойчивой сейсмической обстановкой, они имеют дополнительные опоры.
  • Мачтовые строения состоят из опорной башни, растянутой на тросах, где внутри проходит одна или несколько труб.

Требования к материалу

Основные требования, предъявляемые к материалам:

  • огнеупорность;
  • антикоррозийные свойства;
  • стойкость к воздействию кислоты, образующейся в результате взаимодействия конденсата с продуктами горения;
  • продолжительный срок использования.

Кирпичный дымоход. Имеет низкую тягу и склонен к быстрому разрушению за счет образования обильного конденсата на поверхности, который холодное время года превращается в ледяную корку. Идеален только для каминов или как своеобразный чехол для дымоотвода из нержавейки.

Из нержавеющей стали. Имеет массу преимуществ, что делает его одним из первых по популярности среди своих собратьев. Обладает хорошей тягой, огнеупорностью и антикоррозийностью, большим сроком службы (особенно двухконтурные модели). Модульный способ сборки позволяет создавать стальные дымоходы разных конфигураций и доступен даже непрофессионалу. Совместим с высокомощными котлами. Прослужит вам 15 лет.

Срок службы – максимум 5 лет.

Керамический дымоотвод. Внешне такой же массивный, как и кирпичный. Вариант установки- только строго вертикальный. Австрийские производители разработали модели керамических дымоходов с внешним контуром не только из керамики, но и из металла. Они гораздо легче, но при их монтаже нужно рассчитывать нагрузки на фундамент и стены. Гарантия до 30 лет.

Трубы из асбестоцемента. Небольшой срок службы (5 лет), сложность установки, неэкологичность. Даже низкая цена материала не может служить весомой причиной для выбора в пользу такого дымоотвода. От перегрева трубу может просто разорвать. Как вариант для нерегулярного использования на даче подойдет.

Коаксиальные — изготовлены из алюминия в виде двух сэндвич труб с разными диаметрами, расположенных одна в другой. Внешняя предназначена для подвода воздуха, а внутренняя – для выведения продуктов сгорания. Конструкция сборная. Расположение чаще всего горизонтальное.

Преимущества коаксиального дымохода:

  • Безопасность
  • Повышенный КПД отопительной системы
  • Экологичность

Установка кондиционера своими руками и правила его использования, подробности здесь.

Способы расчетов

Точный метод + формула

Рассчитать дымоход для печки, занятие не для новичков. Такую работу лучше доверить профессионалам. Но если вы решили рассчитать этот параметр самостоятельно вам понадобится знание основных данных и нескольких формул:

Для определения кубатуры выходящих газов важно знать мощность отопительного агрегата. Для расчетов применяем формулу:, где:

  • В – коэффициент скорости сгорания твердого топлива. Это значение определяется исходя из данных таблицы №10 ГОСТа 2127;
  • V – уровень объема сжигаемого топлива. Эта величина указывается на бирке промышленного прибора;
  • Т – уровень нагрева отводящихся газов в месте выхода из дымохода. Для дровяных печей – 1500.
  1. Общей площади дымохода. Ее высчитывают исходя из соотношения объемов газов, это значение обозначается «Vr» и скорости их продвижения в трубопроводе. Для бытовой печи, работающей на дровах, это число равно – 2 м/сек.
  2. Диаметр круглой трубы высчитываем по формуле – d² = (4 * Vr) / (π * W), где W – это скорость продвижения газов. Все расчеты лучше выполнять на калькуляторе и внимательно вносить все величины.

Рассчитываем оптимальную величину тяги

Эта операция выполняется для контроля над расчетами оптимальной высоты и сечения дымохода. Такой расчет можно проводить по 2 формулам. Основную, но сложную мы приведем в этой главе, а основную, простую формулу приведем при выполнении пробного расчета данных:

, где:

  • С – это постоянный коэффициент, равный для печей на дровах 0,034;
  • литера «а» – величина атмосферного давления. Величина естественного давления в дымоходе – 4 Па;
  • высота дымохода обозначается буквой «h».
  • Т0 – средний уровень температур атмосферы;
  • Тi – величина нагрева отработанных газов при выходе их из трубы.

Пример расчета сечения дымохода

Принимаем за основу:

  • буржуйка работает на твердом топливе;
  • в течение 60 минут в печи сгорает до 10 кг дров лиственных пород деревьев;
  • уровень влажности топлива – до 25%.

Еще раз приведем основную формулу:

Расчет проводим в несколько этапов:

  1. Выполняем действие в скобках – 1+150/273. После вычислений получаем число 1,55.
  2. Определяем кубатуру выходящих газов – Vr= (10*10*1,55)/3600. После вычислений получаем объем, равный 0,043 м3/сек.
  3. Площадь трубы дымохода – (4*0,043)/3,14*2. Расчет дает значение – 0,027 м2.
  4. Берем квадратный корень из площади дымохода и высчитываем его диаметр. Он равен 165 мм.

Теперь определяем величину тяги по простой формуле:

  1. По формуле расчета мощности высчитываем эту величину – 10*3300*1.16. эта величина равна – 32,28 кВта.
  2. Рассчитываем уровень потерь тепла на каждом метре трубы. 0,34*0,196=1,730.
  3. Уровень нагрева газа на участке выхода из трубы. 150-(1,73*3)=144,80.
  4. Атмосферное давление газа в дымоходе. 3*(1,2932-0.8452)=1,34 м/сек.

Важно! Используя данные вашей печи, вы сможете самостоятельно выполнить расчет, но для подстраховки лучше проконсультируйтесь со специалистами. От правильности расчета зависит безопасность вашего жилья и экономичность работы нагревательных приборов.

Шведский метод расчета

Размер дымохода для печи можно выполнить и по такой методике, но основное назначение шведского метода – расчет дымоходов каминов с открытой топкой.

В этой методике для расчета не используется величина топочного отсека и объем воздуха в нем.  Для определения правильности расчета используется график:

Здесь важно соответствие соотношения площади топочного отсека («F») и отверстия дымоотводящей трубы («f»). Для примера:

  • габариты топки 770/350 мм. Высчитываем площадь отсека – 7,7*3,5=26,95 см2;
  • размер дымохода 260/130 мм, площадь трубы – 2,6*1,3=3,38 м2;
  • высчитываем соотношение. (338/2695)*100=12,5%.
  • смотрим в нижней части таблицы величину 12,5 и видим, что расчет длины и диаметра произведен правильно. Для нашей печи необходимо построить дымоход, высотой 5 м.

Разберем еще один пример расчета:

  • топка 800/500 мм, ее площадь – 40 см2;
  • сечение дымохода 200/200 мм, площадь равна 4 см2;
  • рассчитываем соотношение (400/4000)*100=10%.
  • по таблице определяем длину дымохода. В нашем случае, для круглой сэндвич – трубы она должна быть 7 м.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Распродажа для Вас
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
