Подключение вытяжки на кухне к электричеству

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур. Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

На горловине зонта закрепляем гофру с помощью специального хомута.
Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Подбор мощности и других параметров устройства

Для каждой кухни – свой прибор

Важно, чтобы мощность агрегата соответствовала площади помещения

Мощность указана в паспорте изделия. У разных аппаратов варьируется от 200 кубических метров воздуха за час работы до 1000.

Производительность должна быть такой, чтобы за 60 минут аппарат мог 12 раз обновить воздух в помещении. Это нормативы, установленные санитарными нормами нашей страны.

Пример: ширина комнаты – 4 метра, длина – 5 метров, расстояние от пола до потолка – 2 метра. Объем комнаты (ширину умножаем на длину и высоту) равен 40 кубическим метрам. Умножаем на 12, получаем 480. Плюс 30 процентов от этого числа получаем 624 кубических метра. Это минимальная мощность для такой кухни.

Электропитающие устройства и линейные сооружения автоматики, телемеханики и связи железнодорожного транспорта

Введение
Классификация воздушных линий
Типовые профили опор ВЛ, ВСЯ СЦБ и воздушных линий связи
Материалы и арматура воздушных линий
Деревянные опоры, железобетонные приставки и железобетонные опоры
Основные типы опор воздушных линий СЦБ и связи
Оборудование высоковольтных линий автоматики и телемеханики
Оборудование воздушных линий связи
Устройство удлиненных пролетов, пересечений и переходов
Заземления в устройствах автоматики, телемеханики и связи
Типы и конструкции заземляющих устройств
Строительство воздушных линий
Техническое обслуживание и ремонт воздушных линий
Механизация работ при строительстве и ремонте воздушных линий
Техника безопасности при работах на воздушных линиях
Назначение и классификация кабельных линий
Конструкция кабелей
Кабели для устройств автоматики и телемеханики
Железнодорожные кабели связи
Оборудование, арматура и материалы кабельных линий
Строительство кабельных линий
Монтаж силовых электрических кабелей
Монтаж силовых и контрольных кабелей. Паспортизация кабельных линий
Механизация кабельных работ
Техническое обслуживание и ремонт кабельных линий
Техника безопасности при работах на кабельных линиях
Влияние электрических железных дорог и линий электропередачи на воздушные и кабельные линии
Средства защиты устройств автоматики, телемеханики и связи от опасных и мешающих влияний железных дорог и линий электропередачи
Защита полупроводниковых приборов от перенапряжений
Воздействие молнии на устройства автоматики, телемеханики и связи. Приборы защиты
Защита устройств автоматики, телемеханики и связи от атмосферных перенапряжений
Защита кабелей от коррозии
Генераторы постоянного тока
Реакция якоря и коммутация тока
Типы генераторов и их характеристики
Общие сведения о двигателях постоянного тока
Электродвигатели постоянного тока и их характеристики
Однофазный и трехфазный трансформаторы
Автотрансформаторы и дроссели насыщения
Трансформаторы железнодорожной автоматики и телемеханики
Путевые дроссель-трансформаторы
Асинхронные электродвигатели
Синхронные генераторы
Первичные химические источники тока
Свинцовые аккумуляторы
Электролит и химические процессы в свинцовых аккумуляторах
Электрические характеристики свинцовых аккумуляторов
Аккумуляторные батареи
Правила эксплуатации и способы устранения неисправностей свинцовых аккумуляторов
Щелочные никепь-железные и никель-кадмиевые аккумуляторы. Аккумуляторные помещения
Электрические вентили и выпрямительные устройства
Классификация схем выпрямления переменного тока и их параметры
Влияние характера нагрузки на работу выпрямительных схем
Выпрямители, применяемые в устройствах автоматики и телемеханики
Электромагнитные и полупроводниковые преобразователи
Особенности электроснабжения устройств
Энергоснабжение устройств автоблокировки
Системы питания
Электропитание устройств переездной сигнализации и полуавтоматической блокировки
Техническое обслуживание устройств электропитания на перегонах и станциях
Питающие пункты устройств автоматики и телемеханики
Расчеты питающих устройств сигнальной точки автоблокировки
Электропитание устройств автоматики и телемеханики крупных станций
Унифицированная щитовая установка электропитания устройств централизации на крупных станциях при безбатарейной системе питания
Электропитание устройств электрической централизации малых станций
Устройства электропитания электрической централизации промежуточных станций
Электропитающие установки безбатарейной и батарейной систем питания ЭЦ промежуточных станций
Расчеты электропитающих устройств электрической централизации
Автоматизированные дизель-генераторные установки и резервные электростанции

Преимущества и особенности

Кухонные купольные вытяжки не спутать с остальными: все модели такого типа имеют объемную и большую форму, как правило, напоминающую полусферу или трапецию. Такая конструкция позволяет задействовать внутри не только самые мощные вентиляторы, но и несколько качественных фильтров, поэтому многие специалисты отмечают, что именно эти вытяжки работают наиболее эффективно.

Очистка в таких устройствах может осуществляться двумя способами: за счет рециркуляции воздуха – и возвращения в комнату после обработки, а также за счет подключения к вентиляционной шахте.

Вытяжки с отводом рекомендуется устанавливать в изолированных помещениях с пластиковыми окнами и дверями, где не всегда возможен доступ свежего воздуха.

Важно! Как правило, естественная вентиляция способствует очистке воздуха в пределах нормы. Если же, по определенным причинам, вентиляции недостаточно – установите вытяжку с одним или двумя моторными двигателями, в зависимости от степени загрязненности воздуха на кухне

Планируя монтаж вытяжки купольной формы, заранее продумайте, какие фильтры вам подойдут. Такие устройства могут включать жиропоглощающие и угольные фильтры. Первый вариант – съемный: такие фильтры, как правило, крепятся снаружи вытяжки и предназначаются для задержки жировых остатков. Для сохранности их необходимо чистить с помощью моющих средств.

Второй вариант – фильтры внутреннего типа. Они способствуют поглощению испарений и ликвидации неприятного запаха после готовки. Для поддержания работы вытяжки такие фильтры необходимо заменять по мере загрязненности.

Поскольку современная техника работает на достаточной мощности для очистки даже просторных помещений, нет четкого ответа, какие вытяжки лучше: плоские или купольные.

В надежности купольных вытяжек вы можете убедиться на практике, а пока что ознакомьтесь с их преимуществами:

высокая производительность: многие вытяжки не только тщательно очищают воздух, но и убирают запахи гари;
разнообразие форм и размеров: в продаже имеются купольные вытяжки 50 см для кухни и более крупные модели;
легкость установки без профессиональной помощи;
значительный ценовой диапазон: и бюджетные, и дорогостоящие модели хорошо справляются со своими функциями;
возможность выбора дизайна, подходящего к кухне с уже готовым оформлением.

Каждый покупатель стремится приобрести лучшую технику для кухни. Для того, чтобы в процессе приобретения вытяжки вы не допустили ошибок, рекомендуем предварительно ознакомиться с разновидностями купольной вытяжной техники.

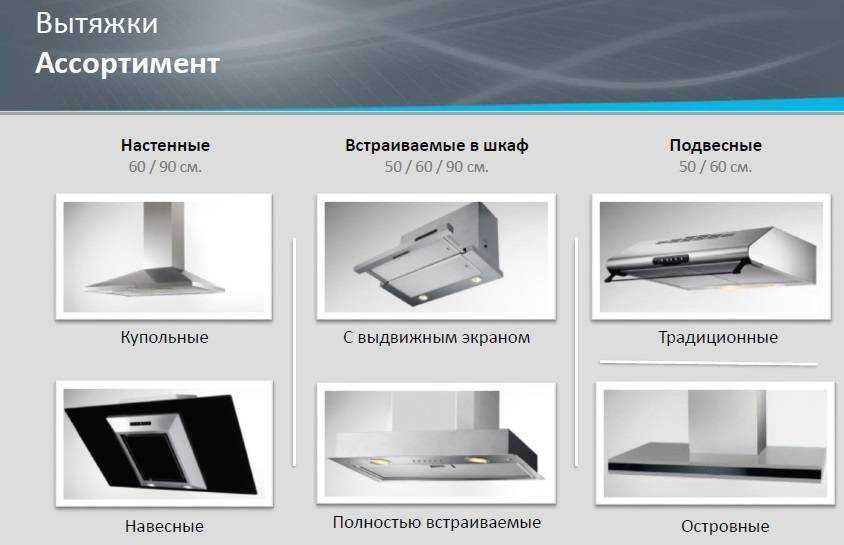

Разновидности кухонных вытяжек

Современные производители выпускают много разнообразных моделей кухонных вытяжек. Чтобы ориентироваться в этом многообразии, нужно ознакомиться с классификацией, которая приведена ниже.

Бытовые модели различаются по способу работы и по особенностям расположения и монтажа в кухонном помещении. От этого зависят нюансы их установки и подключения к сети.

Вытяжки могут отличаться по принципу работы:

проточная, или вытяжная. Загрязненный воздух удаляется из кухни через специальный воздуховод, который соединяет воздухоочиститель и общедомовую шахту вытяжной вентиляции;
рециркуляционная. Нагретый воздух от поверхности плиты, содержащий загрязнения, прогоняется через систему фильтров, где очищается от примесей. Далее он возвращается на кухню;
смешанная, или комбинированная. Эта система предполагает, что прибор может работать в обоих вышеописанных режимах. Большинство выпускаемых в настоящее время моделей поддерживает данную схему работы.

По особенностям расположения и монтажа можно выделить 5 больших групп среди рассматриваемых приборов:

настенные. Крепятся к стене над кухонной плитой. Многообразие моделей позволяет выбрать подходящий по дизайну вариант для любого гарнитура кухонной мебели;
подвесные. Имеют, как правило, плоский корпус. Вытяжки этого типа устанавливаются под навесным шкафчиком над варочной поверхностью;
встраиваемые. Монтируются внутри подвесного кухонного шкафа. Рабочая панель вытяжки заменяет днище шкафа и расположена над поверхностью плиты, что позволяет прибору без проблем очищать отработанный воздух. Со стороны такие воздухоочистители практически незаметны;
угловые. Незаменимы в небольших помещениях. Устанавливаются в углу кухни, позволяя сэкономить полезное пространство;
островные. Эти модели используются в больших помещениях, которые оборудованы кухонным островом. Отсюда и их название. Вытяжка подвешивается к потолку над зоной приготовления пищи, расположенной посередине кухни.

Самостоятельная установка

Вытяжка не является очень сложным устройством, поэтому при наличии небольшого опыта и нескольких инструментов вы сможете установить ее своими руками. Самостоятельная установка – это отличный способ сэкономить на работе профессионала.

Подвесные модели крепятся непосредственно к нижней полке шкафа. Установка проста и требует использования винтов и отвертки. Поскольку рециркуляционный агрегат не требует прокладки воздуховодов, установка заканчивается подключением к электросети.

Установка вытяжки в шкаф требует некоторых столярных навыков. Устройство должно быть приобретено на этапе проектирования нового предмета мебели. Для установки в существующий настенный шкаф, размеры вытяжки должны соответствовать внутренним размерам шкафа.

Для работы вам понадобятся:

электрический лобзик, можно также использовать ручной лобзик;
пила по дереву;
Карандаш;
отвертка (предпочтительно шуруповерт);
шило;
строительный угольник, рулетка;
скобки.

Этапы установки:

Прежде всего, освободите корпуса от фасадов не только этого конкретного вытяжного шкафа, но и соседних ящиков. Затем снимите шкаф и скрепите соседние корпуса с помощью винтовых зажимов. Не пропускайте этот момент – ящики могут упасть и повредиться.
Отвинтите нижнюю полку и установите ее напротив верхней плоскости экстрактора. Разметьте контур воздуховода и отверстия для кабеля и штекера для подключения прибора к сети. Вырежьте отмеченные отверстия.
Вставьте кожух в корпус и отметьте верхние границы устройства. Прикрепите нижнюю полку к отмеченным линиям. Просверлите в нем четыре отверстия.

Закрепите вытяжку внутри шкафа и установите воздуховод. Используйте его для подключения вентиляционного отверстия к установке. Установите полки и фасады. Перед установкой передних панелей следует убедиться в их исправности.

Процедура установки вытяжки этого типа включает в себя:

крепление капюшона;
чертеж воздуховода и электрическая схема;
крепление коробки;
монтаж воздуховода с использованием герметика.

Воздуховоды собираются из пластиковых воздуховодов или из алюминиевых гофрированных воздуховодов. Первый вариант более долговечен, эстетичен и надежен. Поэтому его стоит предпочесть. Пластик легко пилится и соединяется специальными элементами. Дополнительное укрепление швов достигается за счет использования герметизирующего состава. Гофрирование также имеет свои преимущества – его гибкость позволяет укладывать канал по кривой.

Монтаж принудительной вентиляции погреба с двумя трубами и с одной

Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.

В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.

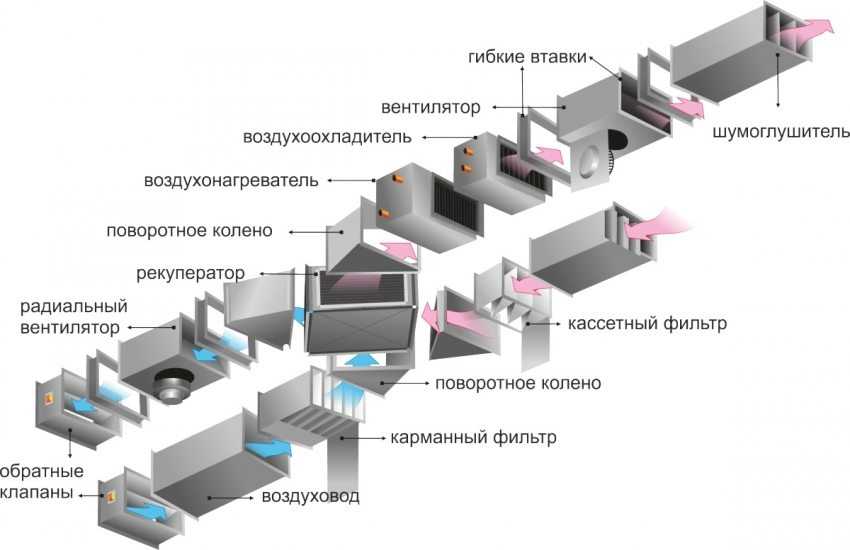

Устройство приточно-вытяжной вентиляции автоматического типа

В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:

Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.

Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.

Варианты обустройства принудительной системы вентиляции

Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.

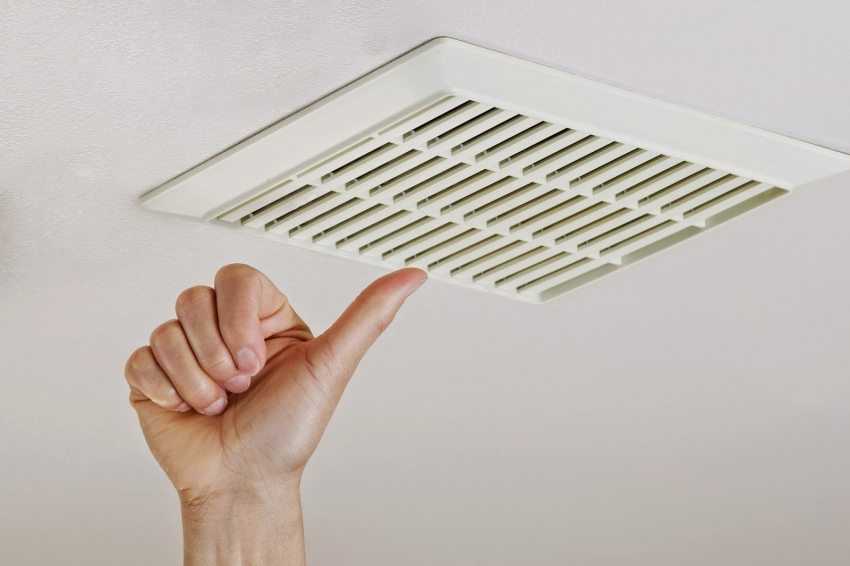

Вентиляционная решетка для защиты вытяжных вентиляторов

Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.

Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.

Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.

Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.

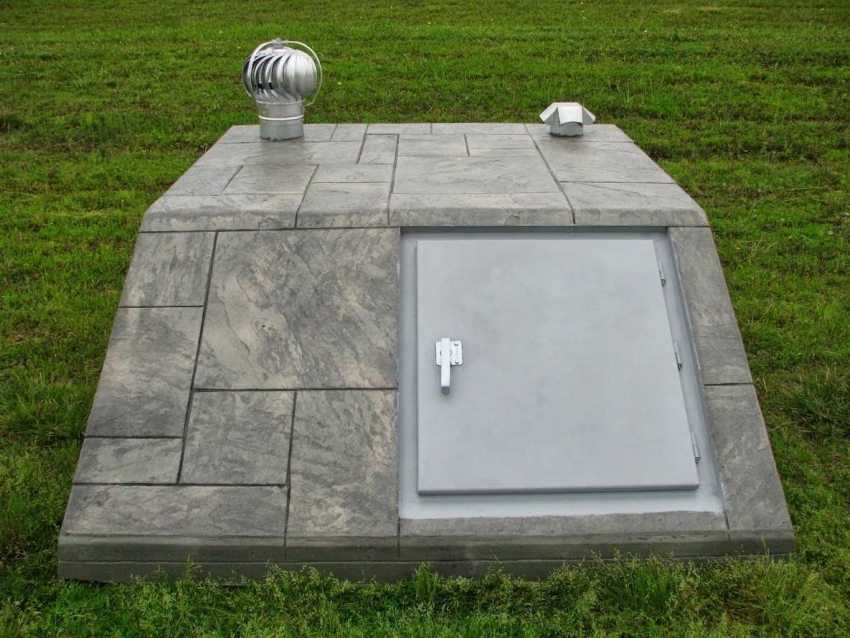

Вентиляционная система погреба с применением дефлекторов

Как подключить вытяжку на кухне к электричеству?

То, насколько эффективно вытяжка будет справляться с удалением гари, напрямую зависит от мощности ее всасывающего вентилятора. Но как бы там ни было, домашним вытяжкам не характерно высокое электропотребление, питаются они от обычной общедомовой сети напряжением 220 В, а поэтому нет смысла тянуть для вытяжки отдельную кабельную линию от электрощитка.

Правильное подключение вытяжки начинается с поиска точки подключения к электросети. Безусловно, повезло владельцам новых квартир и жилья с улучшенной планировкой, где все аспекты кухонного электропотребления уже задуманы проектом и выполнены. В таких домах достаточно розеток для всей бытовой техники, которая может размещаться на кухне, проводка выполнена трехжильным кабелем, включая заземляющий контур. Тут, как говорится – без вопросов. Вы просто подключите свою вытяжку в розетку и все готово.

А что делать остальным? Для начала познакомиться с основными правилами устройства розетки под вытяжку. Вот они:

такую розетку монтируют на высоте 2 метров от пола и не ближе, чем на 60 сантиметров к плите или раковине;
она должна быть размещена выше зонта вытяжки, чтобы не подвергаться загрязнению;
розетка должна быть легкодоступной.

Подключение вытяжки на кухне

Особенности монтажа кухонных вытяжек

Производители выпускают разные вытяжки, которые различаются по способу крепления:

встраиваемые – устанавливаются в шкафчик в виде слайдера;
плоские – это самостоятельный прибор, ему не нужен доступ к вентшахте. Загрязненный воздух прогоняется через систему фильтров и выпускается обратно в помещение;
угловые – такую модель выбирают, если варочная поверхность размещается в углу. Вытяжная система может быть приточная через воздуховод или рециркуляционная;
куполообразные, наклонные, каминные – занимают все пространство над плитой, крепятся к стеновой поверхности;
островные – устанавливается на потолке над варочной поверхностью, занимают довольно много места.

При выборе важно соблюдать нормы размещения над газовой плитой или варочной поверхностью. Угловая вытяжка очень органично впишется в дизайн кухни. Угловая вытяжка очень органично впишется в дизайн кухни

Угловая вытяжка очень органично впишется в дизайн кухни

Классификация и правила выбора вытяжки

Устройства очистки воздуха на кухне различаются по принципу воздействия на атмосферу в помещении. Очистка может осуществляться:

путём эвакуации загрязнённого воздуха в окружающую среду;
путём фильтрации загрязнённого воздуха;
путём комбинирования первых двух способов.

В первом случае электрический двигатель в вытяжном устройстве создаёт тягу, что приводит к всасыванию воздуха в агрегат и его выбросу в вентиляционную систему по специальной трубе.

Фильтрующие устройства очищают воздух благодаря его рециркуляции. Приборы этого типа прокачивают воздух через специальный фильтр, который улавливает и удерживает загрязняющие вещества.

Как правило, фильтрационные блоки имеют двухкомпонентную структуру:

Первый компонент улавливает жиры.
Второй является угольным фильтром, который удаляет из воздуха прочие примеси.

К последней третьей группе относятся комбинированные устройства, которые могут работать, переключаясь между режимами рециркуляции и эвакуации воздуха, либо в обоих режимах одновременно.

В последнем случае воздух проходит фильтрацию до его эвакуации в атмосферу по системе вентиляции.

По способу установки вытяжные агрегаты различаются на встроенные и открытые.

Первые предназначаются для установки в элементы кухонного мебельного гарнитура, а вторые устанавливаются как отдельные устройства – их корпус полностью находится на виду.

Кухонные вытяжки выпускаются в массе дизайнерских решений. Для их изготовления применяются самые различные виды материалов.

Производители оснащают устройства управляющей автоматикой, что позволяет придать им разнообразную дополнительную функциональность.

Наиболее простые модели кухонных вытяжек управляются с помощью обычных механических переключателей, которые управляют включением и отключением устройства, мощностью воздушного потока и подсветкой.

Какие требования выдвигаются?

Погреб можно считать нормально сделанным, когда:

Внутри темно – нет окон, свет – от лампочки и только когда нужно что-то взять.
Невысокая температура – обязательна для продолжительного хранения вещей и продуктов, иначе «прошла любовь, завяли помидоры». Буквально.
Постоянная циркуляция воздуха, приток свежего и вывод застоявшегося.
Влажность около 90 % — не много и не мало. Достаточно для сохранения свежести без гниения или пересыхания.

Если строение не соответствует перечисленным требованиям, стоит задауматься о необходимости качественной вентиляции. Для создания такого воздушного цикла используется 2 типа вентиляции – пассивная и механическая.

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Зачем вытяжке электричество?

Понять работу вытяжной установки можно на примере обычного пылесоса. Вот как это работает:

над кухонной плитой располагается вытяжной зонт или козырек, куда, поступают продукты горения;
забор воздуха происходит благодаря работе вентилятора, который располагается внутри воздухозаборника и создает разрежение;
движение лопастей вентилятора обеспечивает двигатель, который питается электричеством от общей сети;
загрязненный воздух отводится от плиты через вытяжной канал в атмосферу или, пройдя очистку на фильтрах, возвращается в пространство кухни.

Как видно, подключение вытяжки означает непременное использование электроэнергии для работы электродвигателя. Но и это не все. Современные вытяжные агрегаты оснащаются подсветкой и, иногда, интеллектуальной системой управления для изменения режима производительности. Лампочки и микропроцессор – тоже электропотребители, и это означает, что следует позаботиться, чтобы вытяжка была безопасно и бесперебойно снабжена электричеством.

https://youtube.com/watch?v=LbpA6lJCq-0
