Как разобрать блок питания acer

Процедура разбора аккумуляторных батареек

Процесс выполняется в несколько этапов:

  • поддеть крышку батареи;
  • вставить распорки между плоскостями;
  • аккуратно вскрыть АКБ и положить две части рядом на стол;
  • откусить (отпаять) провода, соединяющие контроллер и основную сборку;
  • отсоединить термопару от корпуса одной из комплектующих;
  • разъединить оставшиеся элементы (воспользоваться кусачками для удаления соединительных лент);
  • оставить на комплектующих частички стали (их используют для повторной сварки).

Просмотреть, как разобрать АКБ ноутбука, можно на видео на примере комплектующей от Samsung.

Схема соединения частей АКБ

Для большинства ноутбуков она одинакова. На моделях Aspire и Pavilion используется установка двух параллельных элементов в три последовательных блока. От правильности отсоединения элементов зависит их дальнейшая работа.

Первой определяется общая точка. На ней находится символ 0V или GND. По очереди производится замер напряжения в последующих местах подключения. Эта процедура помогает выявить и работоспособность комплектующих.

Получаемые значения должны быть положительными. В противном случае потребуется провести замеры заново, отыскав элемент с наименьшим значением потенциала. Нельзя подключать иные источники питания к частям батареи, пока они соединены с платой. Это приведет к ее блокировке или выведению из строя.

Процесс открытия корпуса АКБ

Сложность возникает во время отсоединения крышки. Для этого потребуется выполнить несколько действий:

  1. Обхватить аккумулятор двумя руками с обоих концов и прокрутить его одновременно в разные стороны до хруста для расклейки половин.
  2. Вставить между пластиковыми частями карточку, нож или пластину и разъединить крышку и корпус, проведя сторонним предметом по периметру.
  3. В углах соединение может быть прочнее, потребуется использование плоских отверток.

Аккуратность и медлительность позволят избежать повреждений комплектующих или рук.

Особенности отключения контроллера аккумулятора

Для предотвращения блокировки платы потребуется выполнить четкий порядок действий для ее отключения:

  • найти провод с наибольшим напряжением;
  • отпаять его положительный контакт от нулевого элемента АКБ;
  • выбрать из оставшихся шину с большим потенциалом;
  • отсоединить ее;
  • повторять аналогичные действия.

После проведения процедуры можно отсоединить контроллер и приступить к изучению батарей.

Определение рабочего состояния элементов АКБ

Для тестирования комплектующих аккумулятора применяется аппарат, измеряющий их емкость. К универсальному зарядному устройству по очереди подключается каждый элемент батарейки. Вариант проверки используется для выявления сломанной запчасти или определения комплектующих, которые можно использовать повторно.

Стандартно в аккумуляторах ноутбука находится 6 батареек. Если комплектующая вышла из строя из-за неисправности одной из них, то вы можете заменить батарею. Потребуется узнать ее габариты и величину тока.

Общий алгоритм

Основное различие между отдельными методами разборки сводится к разным эстетическим подходам к процессу. Также можно воспользоваться различным инструментом. В любом случае корпус необходимо разделить по линии шва. Основных подходов два. Можно разъединить устройство с усилием либо разрезать его. У большинства моделей половинки склеены между собой. Причем не очень прочно. Также может быть применена сборка «паз-выступ». Она тоже, как правило, дополняется склейкой. Чтобы разрезать корпус блока, используем любой инструмент с особо тонким лезвием. Вполне подойдет скальпель или нож. Применяем ударную силу. Ставим лезвие непосредственно на линию самого шва, слегка бьем по нему небольшим молотком. Стараемся интуитивно почувствовать, с какой силой следует ударить, чтобы пробить пластиковую крышку и при этом не повредить под ней металл. Получаем разрез, который равен нескольким сантиметрам. Переносим лезвие на его начало. В итоге должна получится непрерывная линия. «Пилить» ножом опасно для пальцев, однако для некоторых людей подобный подход является более привычным. Если в распоряжении будет разнообразный арсенал инструментов, резать корпус мы сможем с большей защищенностью и скоростью. К примеру, существенно облегчить процесс позволит насадка-диск на дрель. В таком случае вся процедура отнимает пару минут. Разрез окажется при этом относительно ровным

Однако в данном случае важно тщательно контролировать глубину погружения диска. Существенно увеличивается риск повредить металл

Есть и другой способ разборки. Давайте его опробуем. Нам необходимо разъединить отдельные половинки корпуса. Итак, делаем по шву один разрез небольшого размера. В него вставляем наконечник отвертки. Далее осуществляем несколько легких поворотов, чтобы превратить его в рычаг. Чаще всего клей, удерживающий пластик, легко поддается. В результате щель растет. После того как одна сторона будет освобождена, беремся за корпус своими руками. Такой подход существенно ускоряет процесс. Далее в нижней и верхней половинках корпуса, ближе к углу, просверливаем обычной дрелью небольшого размера отверстия, чтобы появилась возможность использовать плоскогубцы. Разводим ручки. Шов расходится. Ножом или плоской отверткой помогаем ему совсем исчезнуть. Если на корпусе нельзя оставлять следы, можно пойти другим путем. Отрезаем кабель, посредством которого должен заряжаться портативный компьютер. В получившемся отверстии применяем опробованный ранее рычаг. Теперь вы знаете, какие особенности имеет блок питания ноутбука. Как разобрать это устройство, мы подробно описали выше.

Диагностика и устранение поломок на плате


Диагностика и устранение поломок на плате Если обнаружены дефекты в самом блоке питания, т.к. напряжение в розетке есть, а шнур подачи электроснабжения исправен, потребуется отремонтировать его. Во время диагностики необходимо сделать следующее:

Провести внешний осмотр оборудования. Под демонтированным корпусом находится плата, отвечающая за корректную работу зарядной станции

Важно тщательно оценить ее состояние и убедиться в отсутствии пятен и потемнений на внутренних элементах. Это касается и дорожек на плате – на ней не должны присутствовать почернения, следы гари или распайки

Во время диагностики следует внимательно посмотреть на электролитические конденсаторы. Если их торец оказался поврежденным, его придется поменять. При наличии признаков вздутия конденсата высоковольтного напряжения, есть вероятность повреждения диодного моста. После замены конденсатора не стоит спешить запускать БП в сеть, а лучше прозвонить мостовые диоды. Идентичные действия проводятся для низковольтного элемента.
Проверить цепи защиты. В число таких средств входит предохранитель, а иногда и варистор, который находится за предохранителем. При отсутствии ошибок сопротивление предохранителя сопоставимо с 0, а варистора – с бесконечностью.
Оценить цепи входного фильтра. Во время диагностики стоит убедиться, что дроссели обладают минимальным сопротивлением. Допустимые параметры для токоограничивающего резистора составляют 5-15 Ом.
Провести диагностику выпрямительного моста высоковольтного напряжения. Компонент выполнен из 4 отдельных диодов или представляет собой цельную конструкцию. Чтобы проверить напряжение каждого диода, лучше воспользоваться мультиметром с соответствующим режимом работы. При прямом включении прибор отобразит сопротивление в пару сотен Ом, а при обратном – показатель бесконечности.
Убедиться в исправности силового ключа. Если деталь не интегрирована в плату, а выполнена в виде внешнего модуля, потребуется провести прозвон мультиметром. Для начала следует выпоять сток-исток и прозвонить его в режиме диагностирования диодов. Во всех направлениях должен отображаться знак бесконечности.
Продиагностировать импульсный трансформатор. Повреждение этой детали является редким явлением, но полностью исключать его не стоит, тем более, если предыдущие элементы исправные. В случае выхода из строя этого компонента, придется выпаять его и заменить новым. Но следует учитывать, что прозванивание трансформатора не всегда описывает его точное состояние. Так, при наличии короткозамкнутых витков обнаружить поломку с помощью тестера будет невозможно. В качестве альтернативного метода диагностики можно использовать визуальный осмотр детали.
Проверить низковольтный выпрямитель. Чтобы оценить состояние диодов низковольтного выпрямителя, потребуется выпаять их. Другие действия по проверке выполняются точно так же, как при проверке диодов высоковольтного моста.
Прозвонить элементы выходного фильтра. Дроссельные компоненты на выходном фильтре диагностируются точно так же, как и на входном.

На этом диагностика блока питания ноутбука завершается. Большинство операций сможет выполнить даже новичок, не имеющий особой подготовки или профессионального оборудования. Однако более сложные дефекты потребуют привлечения специалистов. Решить их своими руками будет невозможно или очень сложно.

Продать ноутбук

Правила разборки БП у компьютера

Блок питания ноутбука и компьютера отличаются даже внешним видом, поэтому и процесс проведения сборки и разборки сопровождается некоторыми характерными особенностями. По этой причине владельцу ПК следует вникнуть и в другой алгоритм, как разобрать блок питания компьютера.

Алгоритм разборки БП компьютера

Блок питания компьютера может подвергаться разборке не только, когда возникла ситуация, указывающая на его неработоспособность. Это устройство может подвергаться сильному запылению , а пыль, как известно, является наиважнейшим врагом для компьютерной техники. Своевременная чистка БП от пыли благоприятствует продолжительной эксплуатационной работоспособности ПК.

Первоначально следует отвинтить все винты, при помощи которых БП подсоединён к системному блоку . После этого прямоугольную металлическую конструкцию можно вынуть на ровную поверхность

На корпусе блока питания легко обнаружить несколько винтиков, которые также важно открутить

После осуществления таких действий крышка вентилятора будет легко снята. Чистке вентилятора, представляющего собой устройство системы охлаждения, теперь ничто не препятствует.

Во время проведения чистки любых составляющих специалисты рекомендуют избегать прямого соприкосновения деталей с руками человека, поскольку засаленные места сильнее притягивают большое количество пыли. По этой причине блок питания будет загрязняться быстрее.

Собрать БП компьютера не составляет сложности, поскольку все действия, проделанные первоначально, вновь точно так же осуществляются, но только в обратной последовательности.

Итак, каждый, кто стал обладателем компьютерной техники, может при желании не только успешно использовать все её функциональные возможности, но и при необходимости самостоятельно осуществлять «реанимацию» любимого компа . Для этого всего лишь требуется внимательно изучить рекомендации опытных гуру, которые пошагово расписали, как вскрыть БП и у ноутбука, и у компьютера.

Какие неисправности встречаются чаще всего

Наиболее распространенная проблема, возникающая при эксплуатации бука, это, конечно, разъем питания. Если мы придерживаем провод рукой, прыгая с кровати за стол и обратно, то обычно все в порядке. Но многие ли так делают? Взял машину и пошел, а блок питания ноутбука волочится сзади, создавая немалую нагрузку на разъем.

Не менее редко у блока питания переламывается провод. Обычно выходной, поскольку сетевой толщиной с карандаш и жесткий, как проволока, переломить сложно. Выходной же может переломиться как возле штекера, так и возле самого блока питания.

Сами же БП выходят из строя гораздо реже, но и это случается. Перенапряжение, перегрузка, удары, банальный брак – все случается. Бывает даже так: выключил вечером вполне исправный ноутбук, а утром он запускается от аккумуляторов, поскольку блок питания почему-то не работает.

Рассмотрим самые распространенные варианты неполадок блока питания.

Блок представляет собой два провода. Первый провод одним выходом крепиться к компьютеру, а вторым к блоку. При этом получается, что один провод надежно припаян с основной части блока, а второй провод вставляется в специальный паз. Именно в качестве присоединения провода и возникает самая распространенная причина выхода из строя прибора.

Вторая возможная причина поломки — поломка детали внутри блока. В этом случае, починить устройство без вскрытия корпуса не получиться. Как это сделать мы рассказываем по-русски просто и доступно.

Для вскрытия корпуса вам понадобиться всего несколько простых вещей: полотенце или любая плотная ткань, нож или скальпель, отвертка.

Инструкция

Полностью отключите питание компьютера. Выньте кабель питания из розетки.

Снимите левую боковую крышку системного блока. Для этого необходимо отвернуть два болта, находящихся на задней панели компьютера и, потянув, крышку назад и вверх — отсоединить ее. Отсоедините провода блока питания, питающие жесткие диски, флоппи и DVD-приводы, материнскую плату и процессор.

Теперь блок питания отсоединен от системного блока. Отверните четыре болта на задней части компьютера, крепящие блок питания к корпусу. Выдвигая блок питания внутрь корпуса — выньте его из пазов и достаньте наружу. Старайтесь не сыпать пыль внутрь системного блока.

Достав блок питания — отверните четыре небольших винта на его корпусе. Это позволит снять крышку с устройства. Будьте осторожны с открытым блоком питания — на конденсаторах может остаться заряд.

Отверните четыре болта крепления вентилятора. Вентилятор можно достать наружу для чистки и смазки. Для этого необходимо отклеить декоративную наклейку на кулере и, сняв резиновую крышку, капнуть пару капель масла на подшипник. Закройте крышку, вычистите пыль из корпуса блока питания и соберите его в обратном порядке.

Обратите внимание

Обратите внимание — все работы производить на полностью обесточенном компьютере! Не допускается простое отключение кнопкой power!

Полезный совет

Следует отметить, что блоки питания ноутбуков имеют большое количество компонентов, проверка работоспособности которых возможна только при наличии осциллографа, качественного тестера и прочего оборудования. Поэтому ремонт подобных блоков лучше проводить не в домашних условиях, а в специальных центрах обслуживания, где специалисты найдут причину поломки и оперативно ее исправят.

Падения, удары, скачки напряжения в сети, неадекватное поведение животных и незапланированные водные процедуры приводят к переезду блоков питания на свалку, а их бывших владельцев заставляют совершать непредвиденные траты. Самостоятельный ремонт зарядных устройств относительно прост, в большинстве случаев потребуются лишь паяльное оборудование, недорогие детали и собственные руки. Но эти последние зачастую опускаются: как разобрать блок питания ноутбука, когда на его корпусе нет ни винтиков, ни болтиков, ни даже пластиковых креплений?

На самом деле корпус только кажется этаким монолитным кирпичиком. Повертите пострадавший блок питания в руках: по боковым граням проходит узкий шов, охватывая весь периметр. Он может быть широким или еле заметным, может быть закрыт сверху наклейками производителя. Дальше будем резать, практически как хирурги. Бояться этого не стоит: под пластиковым корпусом имеется металлический кожух, предназначенный для экранирования излучения и защиты электронной начинки. Чтобы ее случайно повредить, надо очень постараться, а наши усилия будут направлены на ремонт.

Способов разобрать блок питания ноутбука можно насчитать много, и различаются они в основном эстетически. Ну или по применяемому инструменту: использовать можно то, что есть под рукой. Сводится все многообразие к одному: корпус надо разделить по шву, для чего придется его либо по этой линии разрезать, либо с усилием разъединить. В большинстве моделей половинки между собой склеены, причем не слишком прочно, либо собраны по принципу «паз–выступ» и тоже склеены.

Способ 2. Проверка БП мультиметром

Для проверки мультиметром понадобятся достаточно тонкие щупы, для того чтобы мы могли достать контакт в проводе с задней части коннектора.

Ничего из корпуса не вынимаем. Диагностику проводим с коннектором питания в материнской плате и подключенным к сети блоком питания.

Смотрим схему коннектора и сверяем с замерами на мультиметре.

Схема 24-pin коннектора БП

  1. Черный – земля (он же минус или масса);
  2. Желтый – 12V, допускаются отклонения +-5% от 11.4-12.6 Вольта;
  3. Красный — +5V, допуск 4.75-5.25 Вольта;
  4. Фиолетовый (дежурное напряжение) – 5V, отклонения по норме 4.75-5.25В;
  5. Оранжевый — 3.3V, допускаются пределы 3.14-3.47В;
  6. Синий – это -12V, допуск +-10% напряжение может быть от -10.8В до -13.2В.

Включаем мультиметр в режиме постоянного напряжения в диапазоне 20 вольт. Ставим черный щуп в любой черный провод на большом коннекторе.

Шаг 1. Проверка напряжения фиолетового провода (дежурки)

Концом красного щупа на мультиметре прозваниваем PIN 9 (Фиолетовый, +5VSB) — должен иметь напряжение 5 вольт ± 5% в пределах нормы 4.75-5.25 Вольта.

Это резервный интерфейс питания и он работает всегда, когда блок питания подключен к сети. Если напряжения нет или он меньше/больше нормы, то это означает серьезные проблемы со схемой самого блока питания.

На моем блоке питания дежурка в норме = 5.1 вольта.

Замер дежурной +5V линии (фиолетовый провод) и любой черный

Шаг 2. Проверка напряжения зеленого провода

Далее звоним PIN 16 (Зеленый, PS_On). Он должен иметь напряжение в районе 3-5 вольт. Если напряжения нет, то отключите кнопку питания от материнской платы. Если напряжение поднимется, то виновата кнопка.

Компьютер выключен — напряжение на зеленом проводе 3.5 вольта

Все еще держим щупы на черном и зеленом проводе и включаем компьютер с кнопки. Напряжение на мультиметре должно упасть до 0.

Компьютер включен — напряжение на зеленом проводе упало до 0

Если изменений нет, то проблема в материнской плате, процессоре или кнопке включения на корпусе компьютера.

Чтобы проверить кнопку включения, отсоединяем ее коннектор из разъема на материнской плате и закорачиваем 2 штырька на материнке прикосновением отвертки.

Шаг 3. Проверка напряжения серого провода (Power_OK)

На включенном компьютере проверяем PIN 8 серый провод, он должен иметь напряжение 3-5 вольт. Это означает что выходы на линиях +12V +5V и +3.3V в пределах допустимого напряжение и держат его достаточное время, что дает процессору сигнал стартовать.

После вкл компьютера — напряжение на сером проводе 4.84 вольта

Шаг 4. Проверка напряжения на желтом проводе

  1. Один щуп ставим на черный провод.
  2. Второй щуп ставим на желтый провод.

У меня получилось 12,26 вольт, что входит в допустимое значение от 11.4 до 12.6 Вольта.

Замер +12V линии (желтый провод) на блоке питания компьютера

Шаг 5. Проверка напряжения на красном проводе

Точно также замеряем красный провод, должно быть в пределах 4.75-5.25 Вольта. Показывает в норме 5,06 V.

Замер +5V линии (красный провод) на блоке питания компьютера

Шаг 6. Проверка напряжения на оранжевом проводе

Замеряем оранжевый провод, он используется для подачи питания на платы расширения, также присутствует на коннекторе SATA для подключения жестких дисков. У меня показывает мультиметр 3.34В, что в пределах допустимого значения 3.14-3.47В.

Замер +3,3V линии (оранжевый провод) на блоке питания компьютера

Шаг 7. Тест блок питания на пробой

  1. Отключаем компьютер.
  2. Ждем 1 минуту, чтобы остаточный ток ушел.
  3. Ставим мультиметр в режим измерения сопротивления Ω 200 или 2000 Ом .
  4. Вынимаем большой коннектор из материнской платы.

Держим один щуп на металлической части корпуса, а вторым щупом прозваниваем любой черный провод в коннекторе. Сопротивление должно быть 0, учитывая погрешность мультиметра.

Замкните щупы мультиметра и посмотрите какую цифру он показывает, это и будет нулевое значение с погрешностью.

Замер сопротивления на пробой БП — нулевое сопротивление

Потом один щуп оставляем на корпусе, а вторым соединяемся со средним контактом на сетевой вилке, которой является заземлением.

Проверка заземления БП — нулевое сопротивление

В обоих случаях сопротивление должно быть нулевым, если это не так, то БП под замену.

Шаг 8. Проверка сопротивления в цепях питания

Ставим один щуп на корпусе или на среднем контакте вилки. Вторым щупом проверяем сопротивление на всех цветных проводах: красный, оранжевый, желтый.

Значения должны быть больше нуля. Если значение меньше 50 Ом — это означает проблему в цепях питания.

Проверка сопротивления в цепях питания — в норме больше 50 Ом

Как разобрать зарядное устройство от ноутбука

Прежде чем приступить к ремонту, необходимо установить причину неисправности и её местонахождение. Для определения неисправности от пользователя, скорее всего, потребуется проникновение в «сердце» блока питания. Перед тем как открыть блок питания ноутбука, лучше ознакомиться с советами специалистов, так как этот процесс может отличаться для различных моделей.

Устройство малогабаритного аккумулятора для ноутбука довольно простое. Если, по вашему мнению, причина отсутствия зарядки кроется в неисправности адаптера, то проверить этот вариант можно посредством специальной программы. Наиболее частыми причинами выхода из строя блока питания являются:

  • повреждение гнезда;
  • скачки напряжения;
  • перелом шнура.

Инструменты для работы

Для работы потребуется набор нехитрых инструментов:

  • нож, скальпель либо другой подобный инструмент для вскрытия корпуса блока;
  • отвёртки;
  • паяльник с припоем;
  • салфетки, марля либо другая ткань;
  • клей и шприц;
  • бензин либо другой растворитель (необязательно). По мнению ряда специалистов, эти средства значительно упрощают вскрытие блока питания.

Диагностика и устранение неисправности на плате

Ремонт штекера блока питания ноутбука – одна из задач, но мы предлагаем вам рассмотреть пошагово, как ремонтировать БП. При этом имеется ввиду, что напряжение есть в розетке, а сетевой кабель исправен.

  1. Защитные цепи. К ним можно отнести предохранитель, а в некоторых качественных блоках питания еще и варистор, который стоит сразу после предохранителя (его нет в представленных выше схемах). Сопротивление должно быть нулевое, а у варистора до бесконечности.
  2. Цепи входного фильтра. У всех дросселей должно быть минимальное сопротивление (буквально доли Ом). У токоограничивающих резисторов в пределах 5-15 Ом.
  3. Силовой ключ – если в роли ключа используется полевой транзистор (внешний), а не встроенный в микросхему, то его следует прозвонить. Выпаяйте его, прозвоните сток-исток (на режиме по проверке диодов). В двух направлениях устройство должно показывать бесконечность.
  4. Высоковольтный выпрямляющий мост. Он выполнен из 4 отдельных диодов или сделан, как диодная сборка. Измерения всех отдельных диодов следует производить при помощи мультиметра, включенного на режим диодной проверки (не сопротивления!). при прямом включении устройство должно показывать сопротивление в сотнях Ом, а в обратном – бесконечность.
  5. Трансформатор (импульсного типа). В целом, выход из строя такого прибора – довольно редкое дело. Но если ничто не помогло и под рукой есть схема, то его можно выпаять и произвести прозвонку обмоток. При этом такое действие не всегда поможет выявить неисправность. Например, невозможно выявить при помощи тестера наличие короткозамкнутых витков. Иногда более эффективным вариантом является проведение визуального осмотра.
  6. Выпрямитель низковольтного типа. Для диодной проверки устройства их придется выпаять. В других случаях их проверяют так же, как и диоды на высоковольтном мосте.
  7. Цепи выходного фильтра. Их дроссели следует прозвонить точно так же, как и дроссели на входном фильтре.

Это и все, что может сделать непрофессионал, но в целом даже этих действий вам хватит в 80% случаев. Более сложные неисправности без специальных приборов и подготовки не найти, а значит, не удастся и устранить. В таком случае потребуется обратиться за помощью к мастеру.

Правила разборки БП у компьютера

Блок питания ноутбука и компьютера отличаются даже внешним видом , поэтому и процесс проведения сборки и разборки сопровождается некоторыми характерными особенностями. По этой причине владельцу ПК следует вникнуть и в другой алгоритм, как разобрать блок питания компьютера.

Алгоритм разборки БП компьютера

Блок питания компьютера может подвергаться разборке не только, когда возникла ситуация, указывающая на его неработоспособность. Это устройство может подвергаться сильному запылению, а пыль, как известно, является наиважнейшим врагом для компьютерной техники. Своевременная чистка БП от пыли благоприятствует продолжительной эксплуатационной работоспособности ПК.

Первоначально следует отвинтить все винты, при помощи которых БП подсоединён к системному блоку. После этого прямоугольную металлическую конструкцию можно вынуть на ровную поверхность

На корпусе блока питания легко обнаружить несколько винтиков, которые также важно открутить

После осуществления таких действий крышка вентилятора будет легко снята. Чистке вентилятора, представляющего собой устройство системы охлаждения, теперь ничто не препятствует.

Во время проведения чистки любых составляющих специалисты рекомендуют избегать прямого соприкосновения деталей с руками человека, поскольку засаленные места сильнее притягивают большое количество пыли. По этой причине блок питания будет загрязняться быстрее.

Собрать БП компьютера не составляет сложности, поскольку все действия, проделанные первоначально, вновь точно так же осуществляются, но только в обратной последовательности.

Итак, каждый, кто стал обладателем компьютерной техники, может при желании не только успешно использовать все её функциональные возможности, но и при необходимости самостоятельно осуществлять «реанимацию» любимого компа. Для этого всего лишь требуется внимательно изучить рекомендации опытных гуру, которые пошагово расписали, как вскрыть БП и у ноутбука, и у компьютера.

Сегодня я расскажу о том, как аккуратно вскрыть клееный (паянный) блок питания от ноутбука, монитора или принтера
. Такие блоки питания часто встречаются и у многих возникает масса вопросов – как их вскрыть, совсем не разломав

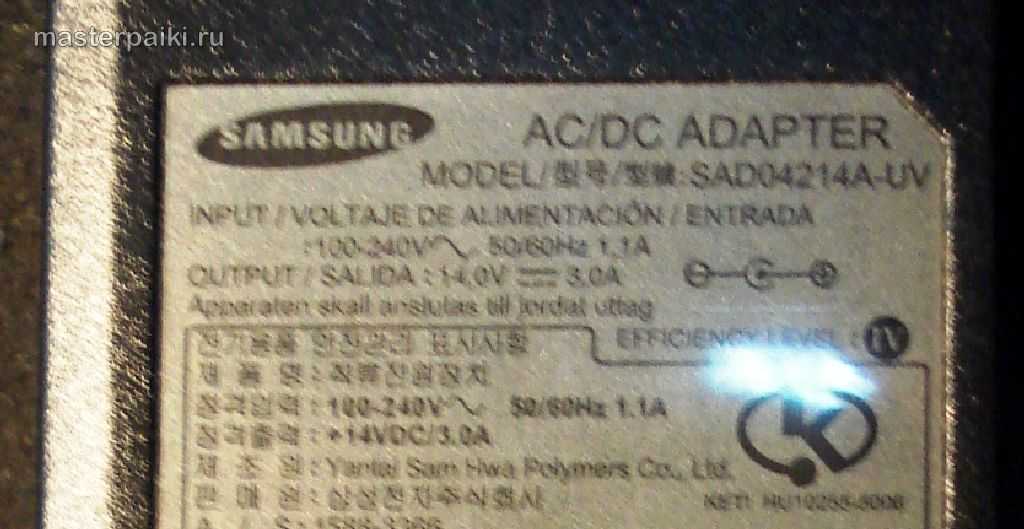

. Подопытный на сегодня – внешний клеенный блок питания SAD04214A от монитора Samsung 960BF
. Кстати, заявленная неисправность этой парочки – самопроизвольное выключение.

О том, как разобрать монитор Samsung SyncMaster 960BF я еще расскажу позже. Итак, имеем блок питания, на выходе которого имеется 14 вольт постоянного напряжения и максимальный ток 3 ампера.

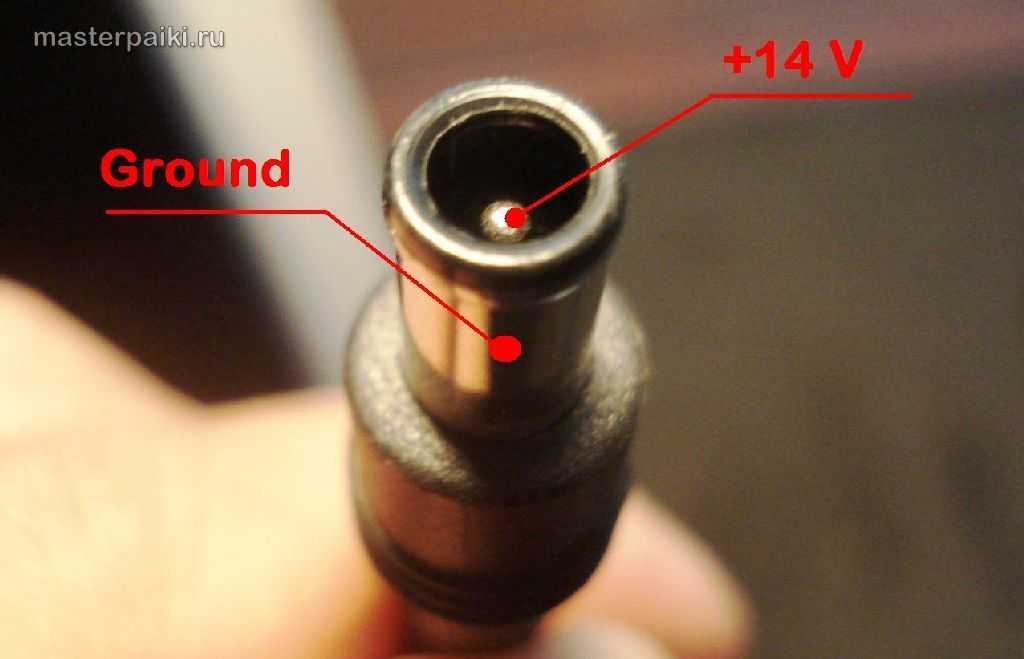

Штекер этого блока питания выполнен можно сказать классически – внутренний вывод «+14 В», внешний – общий провод.

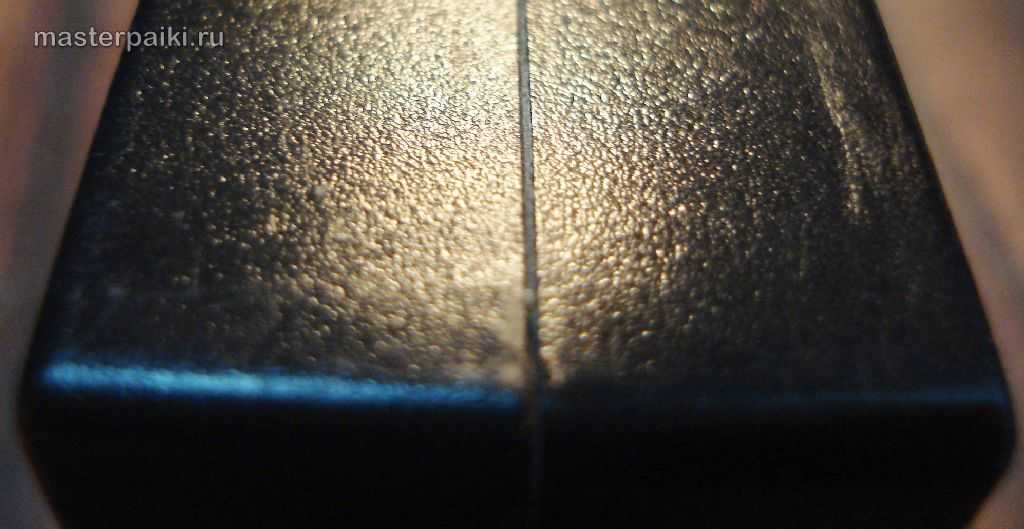

Вот как выглядит шов блока питания
монитора до разборки .

Как заменить штекер или устранить повреждение провода

Начнем с самого простого – ремонта переломившегося кабеля питания ноутбука. Перекусываем провод в месте повреждения и зачищаем оба его конца.

Надеваем на провод две термоусадочных трубки разного диаметра. Это удобнее, надежнее и эстетичнее, чем изолента.

Теперь вооружаемся паяльником, тщательно облуживаем зачищенные места и спаиваем центральные провода. Надвигаем на место пайки тонкую термоусадку.

Греем трубку спичками, чтобы она «села». Спаиваем экраны, стараясь не пережечь изоляцию центральной жилы. Для этого в месте пайки на центральную жилу можно положить кусочек электрокартона.

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

Теперь кратко по ремонту и замене штекера. Такая операция может понадобиться при плохой заводской пайке, если провод переломился очень глубоко в оболочке разъема или мы желаем эстетики.

Отрезаем провод в месте перелома или выше. При помощи монтажного ножа разрезаем оболочку по всей длине. Выворачиваем ее, вытряхиваем внутренности, отпаиваем от штекера провода (если они уже не отвалились из-за плохой пайки) и получаем следующее:


«Разобранный» неразборный разъем

Зачищаем отрезанный провод, облуживаем, припаиваем центральную жилу, тщательно ее изолируем. Припаиваем экран.


Пайка окончена, осталась сборка

Берем разрезанную оболочку, подрезаем ее изнутри так, чтобы ее можно было установить на место и концы в месте разреза сошлись. Надеваем на оболочку термоусадку диаметром 10 мм, усаживаем ее прогревом над горелкой газовой плиты. Для передней части разъема берем термоусадочную трубку диаметром 13 мм. Надеваем, усаживаем и готово.

Что касается полной замены, то тут все очевидно. Все новые штекеры разборные. Отрезаем старый, припаиваем новый, не забыв перед пайкой надеть на провод оболочку. Припаяли, зажали кабель специальным обжимным лепестком (на фото ниже помечен стрелкой), надвинули на место пайки оболочку и все.


Новые штекеры всегда разборные

С проводами и разъемами вроде разобрались. Теперь перейдем непосредственно к ремонту блоков питания ноутбуков. Хотелось бы сразу предупредить, что для проведения ремонта необходимо обладать хотя бы минимальными знаниями радиотехники, уметь держать в руках паяльник и пользоваться измерительными приборами. Если все это в наличии, то можно начать.

… или вскрывать

Когда желания или возможности сидеть со скальпелем над каждым сантиметром нет, то можно попробовать просто разъединить половинки корпуса. Для этого делается один небольшой разрез по шву, в него вставляется наконечник плоской отвертки и легкими поворотами превращается в древнейший инструмент – рычаг. Обычно клей, которым скреплен пластик, подается легко, щель растет, и после освобождения одной стороны можно уже браться за корпус руками – так быстрее.

Тот же принцип – рычажный – можно применить и если хочется побыстрее, а внешние повреждения устройства – пустяки, дело житейское. В верхней и нижней половинках корпуса (сверху и снизу от шва), поближе к углу, просверливаются обычной дрелью небольшие отверстия – такие, чтобы можно было вставить губки плоскогубцев. Разводим ручки – расходится шов, и дело остается за малым: плоской отверткой или ножом помочь шву разойтись совсем.

Если следы на корпусе оставлять нельзя, а в отношении всего остального изгаляться как угодно можно (к примеру, в гарантийном отделе), то допустимо применить радикальную хирургию. Отрезаем кабель, через который должен заряжаться ноутбук, по самое выходное отверстие, чтобы ни хвостика не осталось. В этом отверстии применяем доступный нам рычаг (удобнее всего те же плоскогубцы). Ручки развели – половинки распались (если не до конца, то помочь уже не сложно). А провод припаять недолго, он лишь станет короче на несколько сантиметров.

Существуют и экстремально-экзотические способы развалить корпус блока питания на две половинки: шарахнуть его об стену, побить молоточком, давить в тисках, пока не лопнут швы, шприцем вколоть в шов растворитель. Правда, после таких экспериментов вместе с упавшим на пол пластиком может упасть и работоспособность устройства.

Основания для разборки аккумулятора

Перед тем как разобрать аккумулятор от ноутбука, рассматривают причины необходимости осуществления этого действия.

Распространены из них:

  1. ремонт батареи, позволяющий сэкономить небольшую сумму на покупке новой комплектующей;
  2. отсутствие АКБ для старой модели ноутбука, например Acer, Asus, Vaio или Lenovo;
  3. человек занимается радиоэлектроникой и использует литиевые аккумуляторы вместо иных источников питания.

Первые две причины понятны, а третья может вызвать вопросы по применению нерабочих батареек. В АКБ литиевые банки представляют собой соединенные параллельные сборки. Контроллеры позволяют отследить все изменения в банках. При обнаружении отклонений происходит блокировка всего аккумулятора.

Часто батарейка выходит из строя, но большинство ее комплектующих остаются рабочими. Это позволяет разбирать АКБ на запчасти и использовать их для сборки других аппаратов.

Как вскрыть корпус БП

Прежде чем начать ремонт зарядного устройства для ноутбука, его нужно разобрать, поскольку практически все БП для буков неразборные. Тем не менее разобрать БП можно и без особых сложностей. Рассмотрим два варианта.

Вариант разборки 1

Вооружаемся обычным медицинским шприцом, заполняем его бензином. Тщательно проливаем шов БП по всему периметру. Ждем 5-10 минут и повторяем операцию.

Теперь берем отвертку с плоским жалом и свободно разъединяем части корпуса. Если не получается, повторяем процедуру.

Вариант разборки 2

К сожалению, бензин не всегда помогает – все будет зависеть от материала корпуса и метода его соединения. Если, к примеру, он сварен, то бензин не поможет. В этом случае вооружаемся ножом и молотком. Наставляем на шов нож и, слегка постукивая по нему молотком, проходим по периметру.

Тем же ножом разъединяем части корпуса.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Важно! Стучим молотком аккуратно, контролируя силу, чтобы не прорубить корпус насквозь и не повредить сам блок питания. Не стоит стараться сделать все быстро и с первого раза

Если после одного прохода разъединить половинки корпуса не получается, лучше пройтись ножом с молотком еще раз.

Как заменить штекер или устранить повреждение провода

Начнем с самого простого – ремонта переломившегося кабеля питания ноутбука. Перекусываем провод в месте повреждения и зачищаем оба его конца.

Надеваем на провод две термоусадочных трубки разного диаметра. Это удобнее, надежнее и эстетичнее, чем изолента.

Теперь вооружаемся паяльником, тщательно облуживаем зачищенные места и спаиваем центральные провода. Надвигаем на место пайки тонкую термоусадку.

Греем трубку спичками, чтобы она «села». Спаиваем экраны, стараясь не пережечь изоляцию центральной жилы. Для этого в месте пайки на центральную жилу можно положить кусочек электрокартона.

Натягиваем вторую трубку, усаживаем ее газовой горелкой или зажигалкой, и дело сделано.

Теперь кратко по ремонту и замене штекера. Такая операция может понадобиться при плохой заводской пайке, если провод переломился очень глубоко в оболочке разъема или мы желаем эстетики.

Отрезаем провод в месте перелома или выше. При помощи монтажного ножа разрезаем оболочку по всей длине. Выворачиваем ее, вытряхиваем внутренности, отпаиваем от штекера провода (если они уже не отвалились из-за плохой пайки) и получаем следующее:


«Разобранный» неразборный разъем

Зачищаем отрезанный провод, облуживаем, припаиваем центральную жилу, тщательно ее изолируем. Припаиваем экран.


Пайка окончена, осталась сборка

Берем разрезанную оболочку, подрезаем ее изнутри так, чтобы ее можно было установить на место и концы в месте разреза сошлись. Надеваем на оболочку термоусадку диаметром 10 мм, усаживаем ее прогревом над горелкой газовой плиты. Для передней части разъема берем термоусадочную трубку диаметром 13 мм. Надеваем, усаживаем и готово.

Что касается полной замены, то тут все очевидно. Все новые штекеры разборные. Отрезаем старый, припаиваем новый, не забыв перед пайкой надеть на провод оболочку. Припаяли, зажали кабель специальным обжимным лепестком (на фото ниже помечен стрелкой), надвинули на место пайки оболочку и все.


Новые штекеры всегда разборные

С проводами и разъемами вроде разобрались. Теперь перейдем непосредственно к ремонту блоков питания ноутбуков. Хотелось бы сразу предупредить, что для проведения ремонта необходимо обладать хотя бы минимальными знаниями радиотехники, уметь держать в руках паяльник и пользоваться измерительными приборами. Если все это в наличии, то можно начать.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Распродажа для Вас
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
