Распиновка наушников: виды разъемов и электрические схемы распайки

Общие рекомендации

Разъемы TRS типа имеют стандартную распиновку. Слабая слышимость в наушниках может быть следствием обрыва общего провода либо несоответствия выходного сопротивления усилителя мобильного устройства с сопротивлением динамической системы наушников.

Разъемы TRRS имеют два типа распиновки: CTIA и OMTP. Установка наушников с «неродной» распиновкой приводит к искажению звукового сигнала, может привести к неисправности микрофона.

Тематические материалы: Как подключить беспроводные наушники к телефону , Как правильно настроить микрофон наушников на компьютере с Windows , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Как улучшить качество звука в наушниках , Наушник не работает: диагностика поломки, способы ремонта , Нет звука в наушниках , Ремонт наушников своими руками , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Разъем гарнитуры отличается от разъема наушников дополнительным четвертым контактом, поэтому с ними все немного интереснее. А виной тому наличие микрофона, возвышающего наушники до ранга гарнитуры. Обычно основной загвоздкой при желании починить разъем гарнитуры становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда…?

https://youtube.com/watch?v=Jjh77Q2CN9w

Ремонт разъема наушников уже рассматривался в статье одной из статей .

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

некачественно спаяны соединения;
беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

Обрежьте провод рядом с нерабочим наушником.
Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
Зачистите, залудите проводок.
Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга. Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Раскладка проводов кабеля по контактам и их подключение

Из-за небольшого количества рабочих контактов 3.5 jack распиновка не отличается большой сложностью Стандартная распайка изображена на нижеследующем рисунке.

Стандартная распайка 3.5 jack

3,5-миллиметровый джек TRS в ограниченном объеме находит применение в профессиональных устройствах, для которых характерно балансное подключение, используемое с целью улучшения качества. В этой ситуации немного меняется и принимает следующую форму:

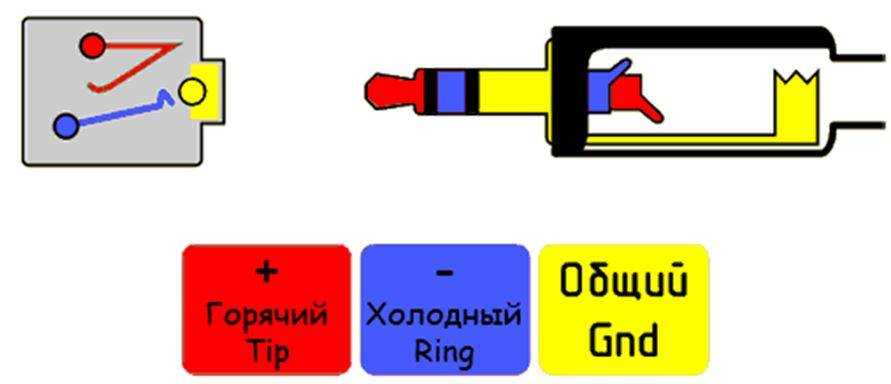

Балансная распайка 3.5 jack

В обоих случаях для подключения используется пайка. Ее выполнение облегчается наличием на канальных контактах кабельной стороны отверстий для ввода жил. Контакт заземления подключается под зажим. Жилы предварительно обслуживаются.

Наушники подключаются к штекеру проводами. Для того чтобы при ремонте мастер их не перепутал, изоляция на жилах разного цвета, и подключаются они по определённым стандартам.

Алгоритм действий при ремонте

Теперь, когда у нас все готово приступаем к восстановлению наушников:

срезаем старый разъем, примерно на расстоянии 0,5-1 см от его основания, так мы избавимся от проблемной части провода;
снимаем изоляцию, так чтобы не повредить жилы. В результате мы увидим четыре провода, два из которых будут покрыты изолирующим цветным лаком, а два без изоляции (пример показан на фото);

Конец провода наушников со снятой изоляцией

для того, чтобы залудить провода, с них необходимо будет снять изолирующий лак, делается это при помощи канцелярского ножа или мелкозернистой наждачной бумаги. Экран правого и левого канала скручиваем между собой;
как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак;
разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото (иначе придется все переделывать);

Важный момент: провод должен быть продет в основание разъема

приступаем к припаиванию проводов к разъему. Рекомендуется начинать с общего, после чего уже паяем левый и правый каналы. Результат показан на фотографии;

Припаянные провода

дав проводам и разъему остыть несколько минут, можно протестировать результат. Для этого подключаем штекер в гнездо аудио выхода и проверяем работу наушников. Если все нормально, приступаем к сборке разъема. Что делать, если один наушник все еще не работает, будет рассказано отдельно;
закрепляем провод, для этого на разъеме предусмотрен зажим (на контакте, куда припаивается общий провод), в него вкладывается изолированный кабель и обжимается при помощи плоскогубцев. На фото ниже зажим отмечен красным кругом на нераспаянном разъеме;

Зажим для кабеля (отмечен красным)

для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел. Это существенно снизит риск того, что при случайном рывке нарушится пайка.

Готовый к сборке разъем

собираем разъем и пользуемся наушниками в свое удовольствие. Если требуется припаять штекер к наушникам 4 провода (то есть с микрофоном), принцип действий практически такой же.

Теперь рассмотрим вариант, что один из динамиков после замены штекера продолжает оставаться нерабочим, есть несколько причин этому:

некачественная пайка, необходимо тщательно проверить ее;
проблема с динамиком наушника, очень высокая вероятность того, что провод оборвался возле него;
проблемы с самим кабелем, как уже писалось выше, наращивать кабель или соединять его в местах обрыва не рекомендуется.

Как видите в двух случаях из трех проблема решаема. Если причина в некачественной пайке, следует перепаять разъем более аккуратно, при обрыве возле динамика действуют по следующему алгоритму:

обрезаем провод рядом с основанием наушника;
разбираем наушник, как правило, они сделаны самозащелкивающимися, поэтому проблем с этим не возникнет;
удаляем изоляцию с провода и производим его зачистку и лужение;
если имеется мультиметр, то на этом этапе можно прозвонить повод наушников, чтобы убедиться в его целостности;
припаиваем провода, тестируем наушники, производим их сборку.

Видео: Как спаять провода наушников

Включение передней звуковой панели в Windows 7

Очень часто некоторые пользователи Windows 7, так же как и пользователи другим операционных систем данного семейства, после переустановки Windows сталкиваются с проблемой не работающей передней звуковой панели. Хотя до переустановки системы она работала.

В данной статье мы рассмотрим набор определенных действий, который поможет включить звуковые выходы на передней панели системного блока на примере Windows 7.

Причины, по которым передняя звуковая панель может не работать?

Обычно данная проблема возникает в двух ситуациях:

Не установлен звуковой драйвер (Realtek, IDT, VIA);
В настройках BIOS стоит не верный тип вывода передней панели.

Скачивание драйвера для материнской платы Asus с официального сайта

Затем устанавливаем его, перезагружаем ПК и проверяем не заработали ли выходы на передней панели системного блока.

Если нет, то тогда снова перезагружаемся и заходим в настройки BIOS (UEFI).

Здесь вам нужно искать опцию “Front Panel Type”. В зависимости от версии BIOS она может находится на вкладке Advanced в разделе Onboard Device Configuration или I/O Device Configuration.

Опция Front Panel Type в UEFI

Данный параметр нужно переставить в положение “AC97“.

Опция Front Panel Type в BIOS

Если после этого звук на передней панели так и не заработал, то нужно открыть настройки звука. Обычно это значок оранжевого динамика возле часов.

Значок звукового драйвера в системном трее

Здесь нажатием на шестеренку, значок папки или кнопку с изображением гаечного ключа, переводим режим работы передней панели в AC97.

Данная настройка должна быть отключена

Также обратите внимание, чтобы была снята галочка “Отключить определение гнезд передней панели”

Определение проблемы

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера.

Далее нам надо залудить наши провода. Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной «земляной» оплетке. К одному штекеру может подходить разное количество проводков — это зависит от класса наушников: моно — 2 провода, здесь трудно что-то перепутать; стерео и моно — три проводка и разные схемы подключения; стерео гарнитуры — 4 шт.

На фото ниже зажим отмечен красным кругом на нераспаянном разъеме; Зажим для кабеля отмечен красным для большей надежности изолируем контакты изолентой, а на максимальной близости от них рекомендуем завязать на кабеле узел.

Если подключиться к МП3-плееру для прослушивания музыки, то можно проверить, используя баланс, как работает каждый канал. Если они прозваниваются со стереонаушниками, то это панель управления, и микрофон и оба провода подключаются к микрофонному выводу; 7 жил. Дополнительно про цвета проводов в наушниках О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением вот вы, например, знаете за что отвечает зеленый провод?

Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Паять нужно в полном соответствии с цветами проводов в наушниках вспоминаем, куда какой цвет был припаян или ищем наш клочок бумаги, где все записано : Не забудьте предварительно насадить корпус и термоусадку на провод! Вот как это выглядит в реальной жизни: Смотрим, как правильно припаять провод к наушникам 3 провода : 4 провода Если к вашему штекеру подходит 4 провода, то тут могут быть варианты. Убеждаемся, что все работает.

В интернете, конечно, можно найти методику, как соединить провода в наушниках без паяльника, но с надежностью пайки это не сравнится. Наушники с микрофоном подключается именно через 4 провода. Если после работы звука все равно нет, даже после проверки всех проводов на спаянность, то повреждение проводов может быть около самого динамика.

Экран правого и левого канала скручиваем между собой; как уже упоминалось выше, это могут быть и три провода, два из которых каналы, а один — общий экран, в этом случае просто снимаем с них изолирующий лак; разбираем новый разъем, не забываем продеть через его основание провода стерео наушников, как это показано на фото иначе придется все переделывать ; Важный момент: провод должен быть продет в основание разъема приступаем к припаиванию проводов к разъему. В противном случае можно вызвонить провода с помощью мультиметра омметра, электронного тестера или же определить методом подбора самый простой вариант — вставить штекер в плеер и по очереди прикладывать к нему провода, пока будет найдена верная комбинация

Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. В результате этого можно констатировать, что проблема кроется именно в штекере

Однако, процедура, осуществленная именно при помощи паяльника, гарантирует более качественное проведение работы.

Как видите в двух случаях из трех проблема решаема. Именно для таких ситуаций были разработаны специальные переходники. Чтобы припаять их к штекеру, нам надо зачистить их от изолирующего лака примерно на мм, но не больше, чем потребуется для припаивания к контактам, чтобы при пайке случайно не замкнуть оголенные провода.

Виды разъемов наушников

В современных наушниках, предназначенных для подключения к мобильным устройствам, аудиотехнике, телевизорам, в основном, применяется три типоразмера разъемов по диаметру гнезда подключения:

2,5 миллиметра – микро Jack;
3,5 миллиметра – мини Jack;
6,25 – большой Jack.

Большой Jack нашел применение в аудиотехнике, усилителях мощности. Его также используют в караоке-устройствах. Микро-jack применяется в миниатюрных плейерах, раньше часто применяли в небольших телефонах.

В современных смартфонах, мобильной и бытовой технике наибольшее применение получили мини-Jack разъемы. По количеству контактов mini-jack разъемы классифицируются на:

двухконтактные;
трехконтактные;
четырехконтактные.

Вид разъемов наушников

Двухконтактные наушники с начала 2000-х годов потеряли свою актуальность: большинство радиоприемников, даже простейших, где они, в основном, использовались, перешли на стандарт стереоприема.

Трех- и четырехконтактные наушники имеют отдельные каналы для воспроизведения сигналов правого и левого канала. При этом они совместимы с моносигналом, в таком случае правый и левый наушники соединяются параллельно, обеспечивая монозвучание.

В четырехконтактных разъемах дополнительно имеется вход для микрофона, совмещенный с кнопкой управления. Такие разъемы в большинстве случаев служат для подключения наушников к смартфонам.

Электрические методы определения проводков гарнитуры

К сожалению, не всегда удается открыть панель управления и гарнитуру таким образом. В таких случаях следует использовать мультиметр.

Выставляем режим как на картинке и вставляем один щуп в желтый провод, второй щуп в остальные. Подавляющее большинство наушников имеют импеданс 16 или 32 Ом. Это стандарты. На практике именно 16 или 32 редкость, обычно в пределах +- 3 Ом, но бывают и 10, 24 и 54 Ом.

Главное, чтобы колонки имели одинаковый импеданс между собой. Итак, допустим, динамики имеют сопротивление 32 Ом каждый. Если взять землю и один из каналов щупами мультиметра, то он покажет нам 32 Ом. А вот если одним щупом на один канал, а вторым на другой канал, то он покажет общее сопротивление (в нашем случае 64 Ом), т.е динамики в этом случае соединены последовательно. Если вы не смогли найти оба динамика, значит, кабель где-то порван.

Нет мультиметра? Неважно давайте использовать аккумулятор. Нам нужен планшет на 1,5 вольта

Другие типы аккумуляторов лучше не использовать, т.к. Вы можете сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает не очень тихо) лучше просто повесить на уши, но можно и на стол положить.

Щеки в наушнике будут слышны не в то время, когда вы держите аккумулятор, а когда вы его касаетесь и отпускаете. И не держите его дольше секунды. Это должно быть легкое прикосновение.

Вот таким простым способом можно быстро определить, какой из проводов за что отвечает.

Электрические методы определения проводков гарнитуры

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома.

Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Виды разъемов наушников

2,5 миллиметра – микро Jack;
3,5 миллиметра – мини Jack;
6,25 – большой Jack.

двухконтактные;
трехконтактные;
четырехконтактные.

Вид разъемов наушников

Штекер на четыре жилы

Здесь есть два различных варианта.

Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод — медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Дополнительно про цвета проводов в наушниках

О том, как правильно припаять провода к штекеру наушников не может идти и речи, если вы не знакомы с цветами проводов в наушниках и их значением (вот вы, например, знаете за что отвечает зеленый провод?)

К штекеру наушников может приходить разное количество проводов:

2 провода (для моно-наушников);
3 провода (для моно- или стерео-наушников в зависимости от схемы подключения);
4 провода (для стерео-наушников);
5 или 6 проводов (для стерео-гарнитуры с микрофоном).

2 провода

Думаю, никому не нужно объяснять, как отремонтировать штекер наушников, если у них всего два проводка. Тут что-либо о перепутать в принципе невозможно.

3 провода

От каждого уха всегда идут два провода – плюс и минус, но иногда производитель объединяет минусы обоих динамиков вместе и получается, что к штекеру приходят всего три провода. Чтобы было понятнее, приведу схему пайки штекера наушников:

Эта картинка еще доступнее объясняет, куда припаивать провода к штекеру наушников:

Чаще всего провода покрывают лаком разного цвета:

красный – правый канал;
зеленый, синий или белый провод – левый канал;
бесцветный лак – общий провод (масса).

Конечно, жестких стандартов нет и цвета могут быть другими. Вот как это выглядит в реальной жизни:

Смотрим, как правильно припаять провод к наушникам (3 провода):

4 провода

Если к вашему штекеру подходит 4 провода, то тут могут быть варианты.

Вариант первый: у вас обычные наушники без микрофона и без кнопок (у штекера всего 3 контакта). Тогда эти четыре провода – это просто две пары проводов от каждого из динамиков. Минусы у них одного цвета (медного), а плюсы – разного (обычно синий и красный или зеленый и красный):

В этом случае общие провода (те, которые одного цвета) соединяют вместе и припаивают к общему контакту штекера. О том, как запаять 4 провода от наушников к штекеру вы должны сразу понять из рисунка:

А вот как припаять наушники к такому джеку:

Вариант второй: у вас полноценная гарнитура (т.е. наушнки с микрофоном) и на штекере 4 контакта. Тогда, скорее всего, эти четыре провода – это по одному проводу от каждого динамика, один сигнальный провод от микрофона и один общий провод на всех.

Схематично это можно обозначить так:

А вот как сделать штекер на наушниках (правильная пайка наушников, когда там 4 провода):

Чаще всего микрофонный провод только выглядит как один проводок, а на деле это два провода: тонюсенький проводок в белой ПВХ-изоляции полностью обмотанный медным эмалированным проводом (в бесцветной эмали). Что-то вроде такого:И в этом случае правильнее будет сказать, что у наушников не 4 провода, а все 5.

5, 6 и более проводов

В зависимости от варианта реализации, внутри кабеля от гарнитуры может быть 5 и более проводов. Вплоть до 10! Как бы там ни было, а сигнальный провод от микрофона всегда стараются делать в собственной “земляной” оплетке.

Короче, если вы распотрошили ваш кабель и он выглядит как-то так:

или даже так:то никто вам так сразу не скажет, как правильно припаять штекер к таким наушникам. Тут может быть только один совет: берите тестер и прозванивайте все провода, пока не определите, где правое ухо, где левое. Остальные провода – это к микрофону.

Определяйте по цвету какие провода могут быть общими и соединяйте их все вместе. Все сигнальные распаивайте согласно распиновке разъема (см. на картинках выше).

После чего тестируйте наушники и микрофон. Если что-то не так, ищите причину. Тут вам никто ничего толком не скажет, действуйте методом научного самотыка.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

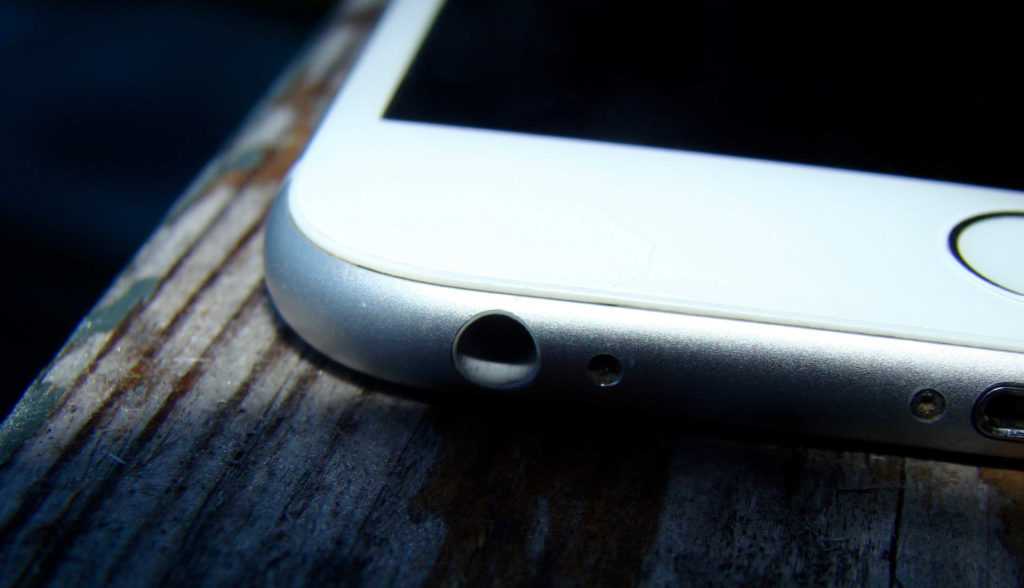

Очистите разъем для наушников

Как вы можете себе представить, много пыли, а также ворсинок могут пробиться в разъем для наушников с течением времени. Это может быть причиной проблемы, так как грязь может фактически блокировать соединение между наушниками и гнездом.

Первое, что вам нужно сделать, это просто заглянуть в 3.5-мм мини-джек, чтобы увидеть, насколько он грязный. Фонарик не помешает.

Следующий шаг — попытаться очистить его и надеяться, что это решит проблему. Есть много разных способов сделать это, некоторые из которых работают лучше, чем другие. Один из них — просто прочистить чем-нибудь (иголкой, к примеру) гнездо для наушников, это по крайней мере решит проблему по части пыли, которая находится внутри. Вы также можете использовать баллончик с сжатым воздухом, если у вас она есть

Отличный вариант — использование ватного тампона. Вдавите его в гнездо и немного закрутите его, чтобы удалить оттуда пыль. Будьте очень осторожны,, поскольку последнее, что вы хотите сделать, — это нанести вред устройству. Вы также можете намочить ватный тампон спиртом, но убедитесь, что вы не используете его слишком много.

После того, как вы закончите, загляните в гнездо для наушников еще раз, чтобы увидеть, сколько пыли и грязи вы смогли удалить. Подключите наушники, чтобы проверить, все ли работает так, как должно.

Как заменить штекер наушников

Чтобы грамотно выполнить операцию по восстановлению работоспособности наушников, необходимо знать, как припаять провода наушников к штекеру, какие из них куда идут, и следовать инструкции. Делается это в несколько простых шагов.

Шаг первый – подготовка проводов к последующей пайке. Перед началом работы необходимо всё подготовить, сняв изоляцию с проводов. Это упростит дальнейшую работу. Сделать это можно острым ножом или пассатижами.

Должно получиться три провода: красный, чёрный (возможно белый, синий или зелёный) и экранирующая оплётка (также может иметь изоляцию, чаще прозрачную). С красного и чёрного проводов изоляцию следует снять не до конца, оставив по 2-3 мм для того, чтобы в последующем не было между ними контакта.

Шаг второй – подготовка разъёма к последующей пайке. Купленную в магазине запчасть стоит разобрать на составляющие элементы. Следует немного поцарапать места будущей пайки, так как это позволит более качественно припаять штекер к наушникам.

После этого провода необходимо облудить припоем, стараясь не задевать точки, к которым паяться не будете. Места в разъёме и так мало, и лишние «сопли» припоя только усложнят дальнейшую пайку.

Шаг третий – непосредственно сама пайка. Первое, что стоит сделать, это продеть провод в корпус разъёма. Сделать после это уже не получится, придётся переделывать

Перед пайкой стоит обратить внимание, какой провод шёл на наконечник. Это должен быть левый канал, то есть чёрный провод. Первым делом припаивают «землю», а затем уже каналы – левый и правый

Первым делом припаивают «землю», а затем уже каналы – левый и правый.

Шаг четвёртый – изолирование и сборка разъёма. Для того чтобы контакты не замыкали и не испортили наушники, стоит заизолировать разъём. Проще всего это сделать изолентой. Для этого стоит аккуратно, тонким слоем, обмотать штекер, проверяя, садится ли корпус на место. Если всё сделано правильно, разъём соберётся, и наушники будут работать.

https://youtube.com/watch?v=uBxZEGNrKKc

Как припаять провод к динамику наушника

Когда проводок обрывается около наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия. Возникает вопрос — от чего зависит полярность подключения проводков к динамику

Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном для правильного подключения нужно смотреть как провода и пайку в другом наушнике

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под . При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки

Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином
