Что такое coaxial разъем в телевизоре

Что такое SPDIF out

Вообще, SPDIF out –это такой протокол передали для цифрового аудиосигнала. Он разработан по стандарту AES3. Использовать её нужно для бытовых функций. Он поддерживает формат 5.1 и 7.1 звукового объемного кодирования.

Если говорить проще, то для того, чтобы гарантировать правильную передачу стереозвука, необходимо обеспечить скорость. Разработчики, что в целом не поранить ПК, подстраховались и создали специальный канал в виде SPDIF out. Он поможет передать как и несжатый стереосигнал, так и многоканальный звук.

Также этот разъем говорит о том, с какой частотой, сколько каналов подключено, необходимо ли сжатие и так далее. В общий поток информации можно вложить порядка 1,5 Мбит в секунду. По современным стандартом это достаточно мало.

Разработчики придумали этот разъем, чтобы уменьшить количество требуемых проводов для того, чтобы воспроизводить качественный контент. Они взяли в новинку это вооружение. После этого подобный канал появился не только на компьютерах, но и на телевизоре.

Если рассматривать практическое применение этого кабеля, то он нужен для того, чтобы подключить колонки к компьютеру или же телевизору, а после наслаждаться просмотром фильма или же игры.

Подключать можно разную аппаратуру, в том числе колонки, которые поддерживают Dolby Digital или же другую аппаратуру. Кабель незаменим в том случае, когда обычный DVI не передает звук. Он обеспечивает качественное подключение быстро и просто.

Нужно всего лишь найти правильный вход на материнской плате, настроить способ передачи звука. Причем данная процедура может занять от силы 10 минут. Пользователь сразу услышит звук без помех, каких-либо шипений и так далее.

Причины поломки

Покупая кабель следует обратить особое внимание на поверхность и общее состояние изделия. Он не должен быть скрученным и иметь заломы

Повреждения подобного рода появляются при некачественном хранении и транспортировке. Подобные деформации могут привести как к искажению сигнала, так и полной поломке устройства. Перед установкой необходимо тщательно изучить инструкцию и рекомендации. Рассмотрим возможные проблемы, с которыми сталкиваются пользователи, а также способы их устранения: Звук возможно и не направлять на наружные колонки. Они будут играть всегда, когда включены. Когда будут играть одновременно оба вида усилителей в большинстве случаев слышится эхо и различные шумы. Это происходит из-за продолжительного времени конвертирования цыфры в аналог. Многие пользователи отмечают этот нюанс и называют его эффектом присутствия в пустом зале. В таких случаях следует выставлять Mute встроенным колонкам или снижать их показатели практически до нулевого значения так, чтобы не мигал показатель отключенного усилителя.

Разъемы телевизора, какой и где

Предположим, вы только что купили совсем новенький телевизор, распечатав его, увидели на задней панели огромное количество непонятных разъемов? Достав инструкцию, обнаружили отсутствие русского языка в ней. Сразу же возникли вопросы, в какие разъемы подключить DVD-плеер, как подключить звуковую акустику на внешние динамики, есть ли возможность подсоединить данный ТВ к компьютеру? В реальность если разобраться, сложности при подключении дополнительной периферии к телевизору нет. И если детально изучить запутанную кучу коннекторов вырисовывается простая и понятная схема. В этой теме мы не будем рассматривать специфические разъемы, применяемые для сервисного обслуживания оборудования, а минимизируем описание на разъемы телевизора к следующему, какой разъем и для чего предназначен.

Видео разъемы телевизора

Аббревиатура расшифровывается как High-Definition Multimedia Interface (мультимедийный интерфейс высокой четкости). На данный момент HDMI является оптимальным вариантом подключения видеотехники к ТВ, поскольку позволяет передавать цифровой ви­деосигнал любых разрешений, включая HD, а также цифровое аудио вплоть до 8 каналов. Все современ­ные телевизоры оснащаются минимум одним, а чаще несколькими такими разъемами. В свою очередь он присутствует практически в каждой модели бытовой аппаратуры, способной выводить видеосигнал: DVD- и Blu-ray-плеерах, ноутбуках, игровых консолях, ви­деокартах для стационарных ПК, видеокамерах и даже некоторых смартфонах.

Разъем семейства D-sub (D-subminiature), служа­щий для подключения ком­пьютера к телевизору. По данному коннектору пере­дается аналоговый сигнал, из-за чего качество изоб­ражения уступает получае­мому при использовании цифрового соединения. Применяется в случаях, когда на ПК отсутствует HDMI- или DVI-выход.

Европейский стандарт, разработанный в конце 70-х гг. во Франции для унификации соединения различных устройств. Через SCART можно пере­давать не только аналого­вое видео и аудио, но и управляющие сигналы. По качеству изображения он сопоставим с компонент­ным подключением, но, конечно, уступает HDMI.

Сокращение расшифровы­вается как Separate Video (раздельное видео). Назы­вается так потому, что в данном случае видеосигнал передается в виде двух раздельных сигналов, ярко­стного и цветового. По ка­честву изображения нахо­дится между композитным и компонентным подключе­ниями, на данный момент практически нигде не ис­пользуется.

Композитный разъем телевизора (CVBS)

Композитное подключение предлагает наихуд­шее качество изображения – по одному проводу передаются сразу три аналоговых сигнала (яр­кость, тон и насыщенность) – и должно использо­ваться только когда других вариантов просто нет. Как правило, рядом с видеоразъемом (желтого цвета) расположены входы для аудиосигнала.

Аудио разъем телевизора

Телевизоры могут оснащаться аналоговыми аудиовходами – как правило, это пара RCA-разъемов (в народе называемых «тюльпа­нами»), из которых белый ис­пользуется для моносигнала или левого канала в стерео, а крас­ный – для правого канала. Также встречается мини-джек (офици­альное название TRS) для под­ключения портативной аудиотех­ники.

Кроме входов, у ТВ могут быть и аудиовыходы – опять же мини- джек для аналогового стереосиг­нала (например, наушников), а также цифровые для коаксиаль­ного и оптического кабелей. Первый является обычным RCA- разъемом (таким же, как у рас­смотренных выше для передачи аналогового сигнала), второй – TOSLINK – предназначен для соединения с помощью оптово­локна.

Прочие разъемы телевизора

Именно сюда подклю­чается телевизионная антенна. Кроме того, некоторые устройства также могут переда­вать видеосигнал (например, старые кассетные видеомаг­нитофоны).

Сетевой порт. С его по­мощью телевизор под­ключается к локальной сети или Интернету. В первом случае соедине­ние может использовать­ся для воспроизведения мультимедийных файлов с домашнего ПК, во вто­ром – для доступа к он­лайновым сервисам.

В последнее время те­левизоры все чаще ос­нащаются функциями медиаплеера, и разъем USB служит для под­ключения к ним вне­шних накопителей. Обозначение USB (HDD) означает, что в таком порту есть питание, достаточное для работы жесткого диска.

Прочитав эту тему, вы получите базовые знания, научитесь разбираться в разъемах телевизора, перестанете ширять дополнительную периферию к телевизору наугад. Подобную инструкцию, но уже о разъемах ПК можно найти здесь «Разъемы и порты компьютера, ноутбука».

Разъемы будущего

Новые технологии в ПК приходят быстрее, чем в телевизоры. В этом разделе мы рассмотрим два супер современных и функционально заряженных разъема, которых пока нет в ТВ, но имеют большое будущее.

USB-C

USB 3.1, USB-C, Type-C является новой версией USB. Он получил маркировку 3.1, что значит «старшее поколение» и отличается внешним видом – не нужно смотреть, какой стороной вставлять штекер. Он обеспечивает более высокую скорость соединения. Данный разъем еще не используется в телевизорах, но в ближайшие пару лет можно ждать повсеместный переход на него вместо обычного USB.

Thunderbolt 3

Выход является совместимым с USB-C, то есть он выглядит аналогично, но имеет ряд преимуществ. Он является входом/выходом, обеспечивает самую высокую скорость передачи данных (до 40 Гбит/с), высокое качество видео (5K) и аудио сигнала, и при всем этом способен питать технику (до 100 Вт). Фактически, одним кабелем через Thunderbolt 3 можно передать картинку, звук и запитать устройство. При этом техника может быть подключена последовательно через один вход – например, от ПК подключается к монитор, а к нему еще один монитор. Оба экрана при этом могут не подключаться дополнительно к электрической сети.

Данный тип соединения появился недавно. Он был разработан компанией Intel. В настоящий момент распространяется в ПК, мониторах и ноутбуках, но в обозримом будущем станет логичной заменой HDMI и USB разъемам, поэтому следует ждать его появления и в телевизорах.

  • https://homeasking.com/chto-takoe-coaxial-razem-v-televizore/
  • https://www.iphones.ru/inotes/506162
  • https://otvet.tv/tehnika/televizor/razemy.html

Схемы подключения акустики систем 2.1, 5.1 и 7.1

Кинотеатры 2.1 – это системы с двумя колонками (фронтальными), одним сабвуфером и ресивером. Они отличаются простотой подключения и установки. Схема расположения акустики при формате 2.1 изображена на фото ниже.

Схема расположения акустики в системе 2.1

Кинотеатры 5.1 состоят из центральной, двух фронтальных, двух тыловых колонок и сабвуфера. В состав комплексов 7.1 дополнительно входят еще две боковые акустические колонки. Вариант расположения акустики в форматах 5.1 и 7.1 по комнате развлечений показан на нижеследующей фотографии в схематическом виде.

Размещение колонок системы звука форматов 5.1 и 7.1

Порядок подключения аппаратуры комплексов 2.1, 5.1 и 7.1 следующий:

  • соединяют колонки акустической системы с ресивером;
  • подсоединяют к телевизору ресивер.

В любом случае подключать кинотеатр к телевизору нужно при отключенном электропитании. Это связано с техникой безопасности проведения работ. В проводных системах для подсоединения аппаратуры кинотеатра применяют разные типы кабелей и используют различные стандарты подключения.

Что такое AV

AV — это способ передачи, который мало отличается от предлагаемого стандартом RCA. В данном варианте используется один коннектор диаметром 3,5 мм с четырьмя разделенными диэлектриком контактными площадками. К каждой припаиваются кабели, передающие видео- и аудиосигналы.

Наиболее распространенный аксессуар в данном классе — переходник с композитного RCA на AV. Дело в том, что отдельные производители выпускали телевизоры с одиночным гнездом AV, поэтому потребовалось подобное приспособление, чтобы пользователи могли подключить технику с композитными выходами.

Всего существует семь способов распайки, поэтому, используя переходник, важно ознакомиться с инструкцией производителя. В противном случае корректного сопряжения устройств не добиться

Теоретически по количеству контактов AV-кабель с коннектором можно было бы использовать и для передачи видеосигнала по компонентной схеме, при этом для звука не хватило бы одного канала. Видимо, по этой причине AV-компонентные гнезда не встречаются.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

  • CABLETECH – фирма-производитель CABLETECH (Китай).
  • RG 6U/48 – марка кабеля.
  • HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
  • 75 OHM – волновое сопротивление 75 Ом.
  • 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Что такое разъем coaxial в телевизоре

Некоторые операторы кабельного ТВ и интернет-провайдеры до сих пор используют сети, часть которых основана на коаксиальных разъёмах или устройствах. Эта технология уходит в прошлое, но в некоторых случаях до сих пор востребована.

Главная цель применение коаксиала – обеспечение соединения между кабелем, либо последних с оборудованием разного вида. У самого соединения есть главные компоненты – пара двух типов:

Кабель конкретной группы соотносят обычно с разъёмами целого набора. В основе разделения по нескольким видам – применяемое соединение, функции.

  1. В зависимости от назначения разъёмы бывают приборно-кабельными, кабельными и приборными.
  2. Тип соединения способствует разделению на врубные и резьбовые, байонетные.

RG6/RG11 – выходы для дистрибутивных или абонентских кабелей, актуальность которых сохраняется, и даже возрастает с каждым годом.

Центральная стальная жила – основной составной компонент для кабелей-коаксиалов. Кроме того, характерно применение плакированной меди, оплётки двух видов – проволока на стали, алмюинии. Благодаря таким материалам производство становится дешевле. Но простая пайка для изделий невозможна, лужение полностью не происходит. Обеспечение соединений происходит за счёт механического контакта, это вариант для получения лучшего результата во время дальнейшей работы.

Кабельные выходы разделяют на несколько групп и в зависимости от способа монтажа:

О накрутных разъёмах

В данном случае основа конструкции – корпус, вместе со скругленной встроенной резьбой. Изделие дополняет напрессованная гайка под F-стандарт.

У таких разъёмов выделяют определённые недостатки:

  • Материал с высокой хрупкостью.
  • Прижимное корпусное кольцо имеет недостаточную плотность по отношению к гайке. Из-за этого разъёмы повреждаются во время монтажа.
  • Резьба внутри короткая. Максимально плотная фиксация кабеля невозможна.
  • Когда разъёмы накручивают на кабели – проводники обрываются, частично разрезаются. Защитная оболочка вместе с оплёткой тоже скручиваются.

Обжимные разъёмы

Здесь речь идёт об использовании двух цилиндров. Есть наружный – он как бы продолжает строение корпуса. Внутренний подбирается в зависимости от значения диаметра кабельного диэлектрика с фольгой. Когда разъём усаживают на кабели – круговая симметрия последних не нарушается. Корпус снаружи предполагает опрессовку в призму с шестью гранями, при помощи обжимного инструмента.

Установка антенного разъёма на кабель

Крепление коаксиального кабеля к антенному разъёму с использованием любых типов штекеров должно соответствовать главному общему правилу – тщательно подготовить кабель, исключить повреждение внутренней обмотки и фольгированного экрана.

Для этого можно использовать специальные приспособления для снятия изоляции, но при необходимости есть возможность обойтись острым канцелярским ножом, кусачками и плоскогубцами.

Последовательность действий такова:

  • Производим надрез верхней изоляции на длину 15 мм;
  • Делаем круговой надрез изоляции, соединяя его с концом продольного надреза;
  • Загибаем изоляцию от торца вдоль кабеля и срезаем кусачками или ножом;
  • Стягиваем обмотку на незачищенную изоляцию и равномерно её распределяем по поверхности;
  • Повторяем действие с экранирующей фольгой, учитывая, что проводящий слой у фольги – наружный, поэтому при загибе прокручиваем на пол-оборота поперёк, чтобы снаружи остался токопроводящий слой.
  • Заводим подготовленный кабель внутрь разъёма, центральный провод должен проходить сквозь отверстие коннектора и выступать на 1 – 2 миллиметра от торца.

Окончательно крепление производится в соответствии с типом выбранного штекера, необходимо исключить контакт центрального провода с обмоткой или экранирующей фольгой.

Редкие разъемы

В данную категорию попали входы и выходы, которые либо уже устарели и почти не используются в ТВ, либо являются новыми, поэтому также еще не получили широкого распространения.

Компонентный (YPbPr)

Иногда, взглянув на заднюю панель телевизора в поисках привычных тюльпанов, пользователи видят аналогичный выход, но окрашенный в другие цвета (синий, красный, зеленый) и подписанный Component in. YPbPr – это цифровой видео вход, способный передать картинку в высоком качестве (FHD). Он считается устаревшим, так как ему на смену пришел HDMI, который также передает цифрой сигнал, но в более высоком качестве.

Важно! Компонентный вход может быть дополнен аналоговым аудио разъемом – белый и красный. В таком случае рядом будет расположено сразу пять разъемов

Назначение цветов:

  • зеленый (Y) – яркость;
  • синий Pb – яркость и уровень синего цвета;
  • красный Pr – яркость и уровень красного цвета.

Соответственно, дополнительные белый и красный входы – это правый и левый канал аудио.

Использовался для подключения DVD проигрывателей, игровых приставок или домашних кинотеатров.

S-Video

Устаревший видео разъем для передачи аналогового сигнала. Несмотря на то, что сигнал здесь делится, так же как у компонентного разъема, для подключения используется только один провод. Использовался в старых DVD проигрывателях и ресиверах от спутниковых тарелок.

DVI

Обеспечивает ввод и вывод цифрового или аналогового видео сигнала. Выход достаточно устаревший и почти не применяется в современных ТВ. Он позволяет подключить к нему ПК или ноутбук, чтобы телевизор выступал в качестве монитора. Данный разъем все еще встречается в компьютерах, но прим этом к телевизору обычно подключение осуществляется через переходник DVI – HDMI.

VGA

Еще один видео выход, который позволяет использовать телевизор в качестве монитора. В отличие от DVI, он передает исключительно аналоговую картинку. Несмотря на то, что VGA вход условно хуже, он распространен шире, но преимущественно у дешевых или китайских телевизоров.

На заметку! Иногда VGA называют PC IN разъем

Важно понимать, что название неофициальное и известно не всем

SCART

Разъем SCART относится к устаревшим типам. Он умеет передавать аналоговый и цифровой видео сигнал, но из-за ограниченной пропускной способности был заменен на HDMI. Очень редко встречается в современной технике. На момент использования его широко применяли для DVD проигрывателей и приставок от спутниковых тарелок.

MHL

Разъем визуально выглядит, как HDMI и выполняет аналогичную функцию – передача цифрового аудио и видео сигнала. Отличие заключается в том, что он рассчитан на подключение мобильных устройств и совмещает в себе особенности microUSB, а именно — в процессе подключения не только получает картинку со смартфона, но и заряжает его. Это очень редкий вид разъемов, и встречается он чаще всего у компании Самсунг.

А как насчет коаксиального подключения?

Этот тип связи изначально использовался для передачи телефонных и радиосигналов. Коаксиальный соединительный кабель состоит из медной жилы. Коаксиальный соединительный кабель передает сигнал от телевизора к запрограммированному источнику.

Этот тип подключения идентифицируется по характерному штыревому разъему, который вкручивается в соответствующее отверстие для надежного соединения. Коаксиальные кабели обеспечивают более широкую полосу пропускания на канал, поэтому некоторые телекоммуникационные компании используют их для подключения к Интернету со скоростью, близкой к гигабитной.

Области применения различных разъемов

Когда пользователь смотрит на компьютер, телевизор или же другое устройство, он должен понимать, для чего какой кабель используется. Также стоит понимать, какие бывают аудио кабели, для каких целей они чаще всего применяются и многое другое.

SPDIF out

По факту, этот разъём – одно большое название вида, который после разводится на множество других. Этот тип – самый распространенный, но и от этого самый старый. Именно поэтому его можно встретить только в:

  • Домашних кинотеатрах;
  • Аудиоплеерах;
  • Автомагнитолах;
  • Аудиоплеерах.

Такое подключение проходит в тот разъем, что обозначен на самой приставке. Коннектор выглядит чаще всего как привычный «тюльпан». Рассчитан он либо на 75 ОМ, либо же на 50 ОМ. Также можно использовать любой другой кабель, который имеет это же сопротивление, этот вариант возможен.

Обратите внимание! SPDIF out – это название одного типа. Далее этот разъем делится по проводам на коаксиальный, оптический и другие

Digital audio out

Это оптический кабель, который, как правило, состоит из одной оболочки и сердцевины. Он принят в качестве стандарта для таких телевизоров, как LG, Samsung и многое другое. Он необходим для:

  • Преобразования из светового сигнала в электрический;
  • Его дальнейшая ретрансляция, причем проходит она без искажений;
  • Прием сигнала от входящего устройства;
  • Обратная подача сигнала в устройство.

Digital audio out работает по принципу стандартного аудио проводника, но при этом наличие оптических разъемов позволяет передать сигнал с телевизора на другие гаджеты по особенной акустике. При этом пользователь получает идеальный звук. Отчасти это получает и из-за того, что отсутствует какое-либо влияние на поля, реализуется специальная связь между устройствами, а также не генерируются электромагнитные излучения при передаче.

Coaxial разъем

Coaxial кабель и разъём под него – это самый редкий тип. Все из-за того, что он предполагает использование электричества для передачи сигнала. Он представляет собой круглый разъем, при этом встретить его можно очень редко на каких-либо устройства. Связано это с тем, что оптические разъёмы распространены намного больше, нежели коаксиальные. В 2020 году было именно так.

Встретить его можно на телевизорах, AV-ресиверах и усилителях. Если рассматривать телевизоры, но их редко где можно отыскать. Чаще всего именно такие подключения практически невозможно найти.

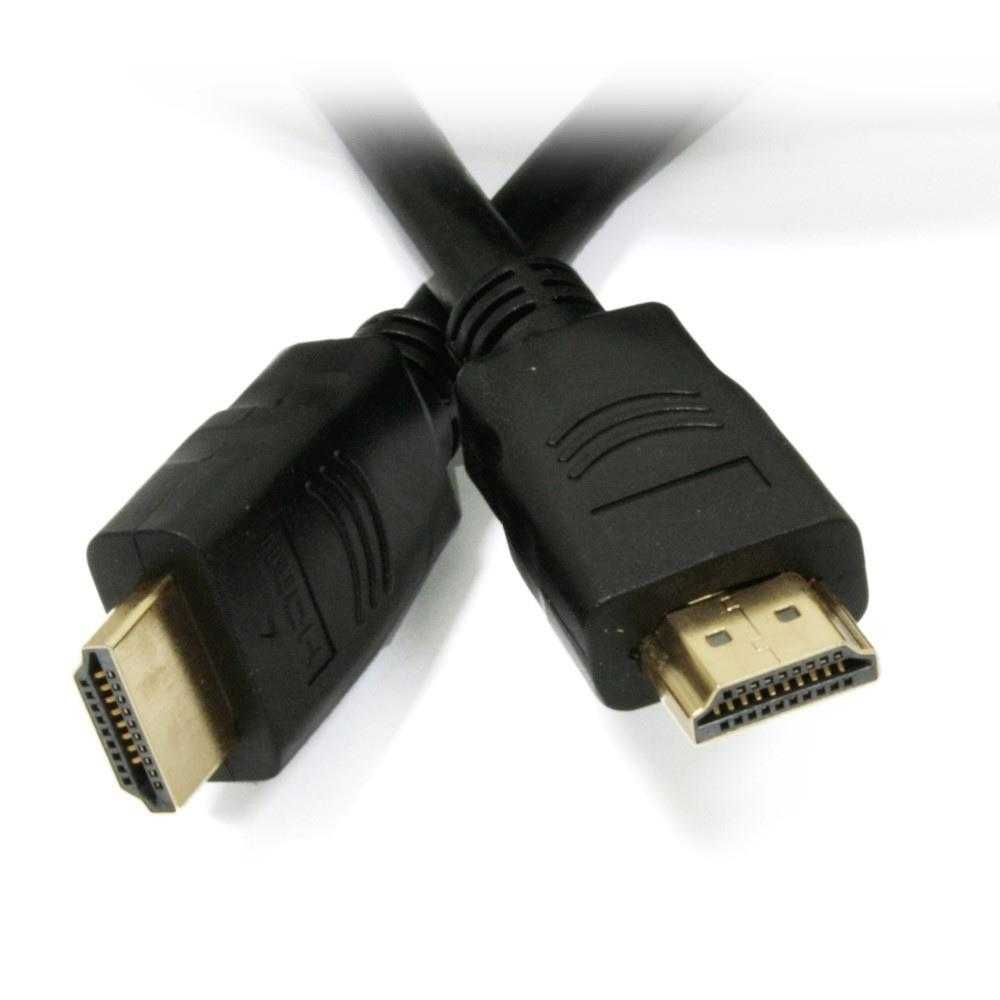

HDMI

HDMI кабели очень распространены на компьютерах, а не на телевизорах. Ни чаще всего подключаются Blu-ray плееры, консоли или же каналы для спутниковое или же кабельного В, при этом, если телевизор поддерживает 4 К, то вообще с лёгкостью можно вывести это изображение через этот разъём.

У него отличный протокол, что его отличает от остальных подобных кабелей. Да, если коаксиальный и оптический кабели поддерживают и высокое разрешение, и качественную картинку, то протокол они не смогут выдержать ток, как надо. Именно этим кабели HDMI подключения отлично работают. Его также устанавливают многие разработчики популярных и даже топов компьютеров, телевизоров. Они транслируют связь сразу, без задержек, при этом нет никаких проблем с подключением. Только если количество проводов.

RCA

Это тип разъема чаще всего называют тюльпаном. Связано это прежде всего тем, что у него такая форма. RCA часто применяется в аудио технике, причем стандарт именуется композитным. Кабели подобные на стандартные, при этом они имеют компакт версию.

Провод имеет 3 разъёма. Первый необходим для того, чтобы передавать сигнал двухканального сигнала, еще один – для монофонического сигнала, окончательный сигнал нужен просто для расляции. Можно отметить, что этот провод можно назвать составляющим для остальных. Он часто бывает обжимным, что делает его еще удобнее. Такое подключение понадобится всем.

Hi-Fi

Еще один интересный кабель, который чаще всего является антенным или же прямо для домашнего кинотеатра. Hi-Fi чаще встречается именно в старых версиях устройства. Он не такой популярный, потому что компрессионные кабеля на данный момент не так часто видятся. Главное, чтобы после подобное подключение сохранилось, так как с ним удобно музыку писать.

Таким образом у каждого разъема и канала было свое подключение

Важно знать все тонкости проводов, чтобы не попасть впросак в дальнейшем при подключении
