Типы hdmi и что это такое?

Основные характеристики

• Цена обзора: £ 799
• Dolby Atmos
• Приложение управления S2
• Amazon и Google голосовое управление
• Apple AIrPlay 2
• Trueplay room EQ

Sonos Arc видит, как громкоговоритель вступает в ряды звуковых панелей Dolby Atmos, которые находятся под вашим телевизором

Модельный ряд Sonos выглядит все более грозным. Благодаря обновлению и расширению своего ассортимента продуктов – в последнее время Beam, Move и One SL все в большей или меньшей степени достигли своего места – Sonos укрепил свои позиции в качестве основного поставщика основных беспроводных мультирум-динамиков.

Вся эта деятельность покинула Playbar, который продавался с 2013 года, и выглядит немного устаревшей. Но теперь Playbar избавлен от страданий. Это было заменено этим, совершенно новой Аркой. Встречайте новый бар, это довольно большое обновление старого бара.

Связанный: Лучший Dolby Atmos Soundbar

Когда следует использовать HDMI ARC?

Представьте себе следующую картину. У вас есть телеприставка, игровая консоль и Blu-ray-проигрыватель, подключенные к телевизору через HDMI-разъемы.

Или, возможно, в вашем Smart-ТВ видео – например, Netflix или Amazon Prime Video – демонстрируется через встроенное приложение. В любом случае, вы не хотите использовать АС телевизора в качестве основного источника звука, предпочитая воспроизведение с помощью саундбара или AV-ресивера.

Раньше вам пришлось бы передавать аудиосигнал по оптическому кабелю с выхода на задней панели телевизора на соответствующий вход звукового устройства.

Однако это не самый удобный вариант. Теоретически HDMI ARC решает эту проблему.

Он позволяет обойтись без оптического кабеля и посылать аудиосигнал с совместимого разъема HDMI телевизора на аналогичный HDMI ARC у саундбара или AV-ресивера.

HDMI arc — что это такое в телевизоре

HDMI — это разъем на ТВ для одновременного воспроизведения на нем звука и видео с различных цифровых устройств, поддерживающих этот стандарт. Для повышения качества воспроизведения аудиосигнала на других устройствах предусмотрен порт HDMI с аббревиатурой ARC, которая означает реверсивный звуковой канал. Проще говоря с его помощью звук может передаваться с ПК, кинотеатра и т.д. на телевизор и в противоположном направлении. Правда для воспроизведения звука с обратного аудиоканала, в периферийной аппаратуре должна быть предусмотрена данная функция. Если в ней этой опции нет, то необходимо дополнительно приобрести специальный аудио конвертер.

Основная функциональность ARC состоит в двухуровневой работе:

• На одном уровне он передает аудиосигнал на внешние устройства с собственного тюнера или встроенного (установленного) приложения для воспроизведения потокового видео из интернета;
• На втором уровне он транслирует звук на другие устройства, поступающий с других источников по кабелю HDMI. В этом случае телевизор используется в качестве своеобразного центрального концентратора, который перенаправляет аудиосигнал от источника к приемной аппаратуре.

Эта технология поддерживает следующие форматы аудио:

• PCM (2-канальный)
• Dolby Digital (до 5.1-канального)
• DTS Digital Surround (до 5.1-канального). Он предусматривался в телевизорах, изготовленных до 2018 г.

Проблемы и решения

Не всегда подключение устройств с использованием ARC проходит так, как хотелось. Наш эксперт рассмотрел наиболее распространенные ошибки и способы их устранения.

Вопрос эксперту

Не выводится звук с Android TV.

Обновитесь до актуальной версии системы. Проверьте настройки звука, опция Control for HDMI должна быть включенной.

Невозможно регулировать звук других устройств.

Попробуйте отсоединить и еще раз подключить девайсы. В большинстве случаев помогает перезагрузка вторичной аудиосистемы.

Все подключено правильно, опции включены, а звука нет.

В некоторых моделях для запуска ARC следует указать на ресивере вход TV (актуально для моделей Onkyo и других).

ARC не работает на телевизоре LG.

Следует проверить, включена ли опция SIMLINK. Ее нужно включить, хотя в инструкции об этом не говорится.

После подключения звук только шипит.

Проверьте, что для HDMI OUTPUT установлено значение A (A + B)

Преимущества HDMI arc

Благодаря ARC порту удается сделать максимально простым процесс подключения мультимедийных устройств друг к другу, потому что для трансляции звука и изображения требуется всего лишь один HDMI шнур.

Ниже можно ознакомится с основными плюсами и недостатками данной технологии.

Плюсы и минусы

Хорошая пропускающая способность.
Длина кабеля до 35 м.
Поддержка CEC и AV. link.
Совместимость с DVI.
В продаже имеются различные переходники, позволяющие подключать к ТВ различную старую технику без такого порта.
ARC использует все важные функции CEC, поэтому можно с помощью телевизионного ПДУ регулировать уровень громкости подключенного к телевизору устройства (например, управлять звуком звуковой панели). При этом не требуется его предварительно перепрограммировать.

Данная технология совместима с системами формата Dolby Digital, поэтому она не поддерживает новые аудио-форматы, используемые в Blu-ray.
Чтобы качество звука было хорошим, желательно использовать отдельные HDMI-шнуры для соединения внешних устройств с ТВ.
Иногда возникают сложности с настройкой.
Часто разочаровывает качество звука воспроизводимых кинокартин и аудио треков.

У ARC имеется еще один плюс, который порадует владельцев старой VHS видеоаппаратуры. В поддерживающих ARC моделях ТВ, аналоговый аудиосигнал преобразуется с последующей оцифровкой и отправкой на внешнюю аудио аппаратуру.

Максимальные частоты и разрешения HDMI поддержки

Вот это уже интереснее! А интереснее потому, что львиная доля потребителей хочет знать не данные по TMDS или глубине цвета, а «потянет ли новая видеокарта 4K», или «можно ли смотреть Full HD каналы на этом телевизоре» и т.п.

Видео формат	Версия HDMI / Максимальная скорость передачи данных
Разрешение	Частота обновления (Hz)	Скорость передачи данных	1.0–1.1	1.2–1.2a	1.3–1.4b	2.0–2.0b	2.1
3.96 Gbit/s	3.96 Gbit/s	8.16 Gbit/s	14.4 Gbit/s	42.6 Gbit/s
HD Ready (720p) 1280 × 720	24	576 Mbit/s	Да	Да	Да	Да	Да
30	720 Mbit/s	Да	Да	Да	Да	Да
60	1.45 Gbit/s	Да	Да	Да	Да	Да
120	2.99 Gbit/s	—	Да	Да	Да	Да
Full HD (1080p) 1920 × 1080	24	1.26 Gbit/s	Да	Да	Да	Да	Да
30	1.58 Gbit/s	Да	Да	Да	Да	Да
60	3.20 Gbit/s	Да	Да	Да	Да	Да
120	6.59 Gbit/s	—	—	Да	Да	Да
144	8.00 Gbit/s	—	—	Да	Да	Да
240	14.00 Gbit/s	—	—	—	Да	Да
2K (1440p) 2560 × 1440	30	2.78 Gbit/s	—	Да	Да	Да	Да
60	5.63 Gbit/s	—	—	Да	Да	Да
75	7.09 Gbit/s	—	—	Да	Да	Да
120	11.59 Gbit/s	—	—	—	Да	Да
144	14.08 Gbit/s	—	—	—	Да	Да
240	24.62 Gbit/s	—	—	—	—	Да
4K 3840 × 2160	30	6.18 Gbit/s	—	—	Да	Да	Да
60	12.54 Gbit/s	—	—	—	Да	Да
75	15.79 Gbit/s	—	—	—	—	Да
120	25.82 Gbit/s	—	—	—	—	Да
144	31.35 Gbit/s	—	—	—	—	Да
240	54.84 Gbit/s	—	—	—	—	Да
5K 5120 × 2880	30	10.94 Gbit/s	—	—	—	Да	Да
60	22.18 Gbit/s	—	—	—	—	Да
120	45.66 Gbit/s	—	—	—	—	Да
8K 7680 × 4320	30	24.48 Gbit/s	—	—	—	—	Да
60	49.65 Gbit/s	—	—	—	—	Да
120	102.2 Gbit/s	—	—	—	—	Да

Как можно видеть, практически весь потенциал Full HD, которого вполне достаточно для простого телезрителя, был раскрыт еще в HDMI версии 1.3-1.4. Именно с разрешением 1920 × 1080 транслируются HD телеканалы.

4K контент вполне можно смотреть (или играть) уже на оборудовании с поддержкой HDMI 1.4, правда, только лишь при частоте 30 Гц. Но огромное количество людей даже и не знают про какие-то там Герцы… HDMI 2.0 и выше дает огромный прирост и в разрешении, и в пропускной способности, и в кадрах. Но надо ли это прямо сейчас? Кому и для чего?

Имеет ли значение направление кабеля HDMI?

Да, только если это направленный кабель HDMI. Направленные кабели HDMI могут передавать сигналы на большие расстояния; однако они делают это только в одном направлении. Это связано с типами проводов, используемых для передачи сигналов на расстояние. Правильная установка абсолютно необходима для работы направленных кабелей HDMI.

Направленные кабели HDMI должны быть правильно установлены для работы. Один конец должен быть вставлен в исходное устройство, например, в ваш проигрыватель Blu-ray, стереосистему или PlayStation 4. Другой конец затем должен быть подключен к вашему дисплею, например телевизору, монитору компьютера или динамику. Если эти концы перепутать, результатом будет пустой экран, поскольку сигналы передаются в неправильном порядке.

При прокладке кабелей за стенами важно правильно установить эти кабели. Никто не хочет прокладывать кабель за гипсокартоном только для того, чтобы обнаружить, что он сделал это в неправильном направлении! В этом случае кабель не будет работать должным образом, и его необходимо будет снять и переустановить

Какие бывают HDMI кабели

После появления спецификации HDMI 1.4 появились разные типы кабелей, а функционал интерфейса заметно расширился. В связи с этим, в зависимости от прибора, в котором использовался кабель, стали выделять пять его спецификаций.

Внешне разъемы провода не имеют существенных отличий – они выглядят как классический порт HDMI, который внешне очень похож на разъем USB, только со скошенными углами. Однако, разница в проводах все же имеется и скрывается она под экраном провода.

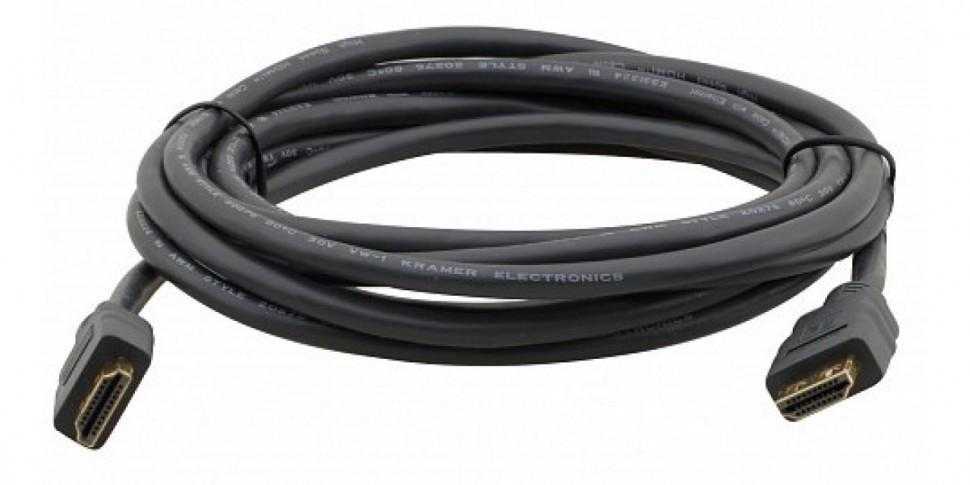

Standard

Это наиболее распространённый вид провода, который подходит к большинству видов домашней техники. При кабеле Стандарт видеоданные передаются с разрешением до 720р, чего вполне хватает для работы со спутниковыми приемниками. Кроме того, данный провод подходит к плеерам и телевизорам с небольшим разрешением экрана.

Важно! Представленный вид провода может передавать данные со скоростью до 4,9 ГБ в секунду, а качество изображения находится в диапазоне интерфейса DVI

High Speed

Этот тип кабеля используется для подключения к устройствам с более высоким уровнем разрешения, современным цифровым мониторам и так далее. Стоит отметить, что пропускная способность кабеля HDMI High Speed позволяет отображать картинку в разрешении до 4К. Этого больше чем достаточно для большей части современных телевизоров, мониторов с максимальным разрешением, плееров с высоким качеством.

По такому каналу могут передаваться видеофайлы в совершенном любом формате, в том числе и с поддержкой формата 3D. Помимо этого, имеется технология под названием ARC (Audio Return Channel), то есть «реверсивный аудиоканал». Благодаря данной технологии пользователь может управлять звуком с одного девайса, не подключая при этом какие-либо дополнительные звуковые провода. Технология ARC работает в том случае, если ее поддержка присутствует на обоих девайсах, которые были соединены представленным типом кабеля. Стоит отметить, что в большинстве приборов, которые оборудованы HDMI 1.4, успешно используется описанная технология.

Standard with Ethernet

По большей части этот тип провода полностью копирует стандартный вид HDMI. Кабель обладает такой же пропускной способностью, поддержкой разрешения и форматов видеофайлов. Главным отличием является лишь то, что в данном случае имеется дополнительная витая пара, функция которой заключается в передачи данных Ethernet. Провод обладает пропускной способностью до 100 МБИТ в секунду, чего вполне хватает для того, чтобы удовлетворить запросы другой техники, которая подключена к нему.

То есть, если у пользователя есть телевизионная панель, которая подключена к сети интернет, а также игровая приставка и плеер, то каждое бы из этих устройств требовало бы подключение отдельного Ethernet кабеля для того, чтобы получать данные. А при наличии интерфейса Standar with Ethernet необходимость в этих дополнительных проводах пропадает, поскольку приборы подключаются к телевизору, а провод HDMI остальное делает самостоятельно.

Еще одним преимуществом описанного тип кабеля является наличие поддержки технологии ARC, о которой было рассказано выше.

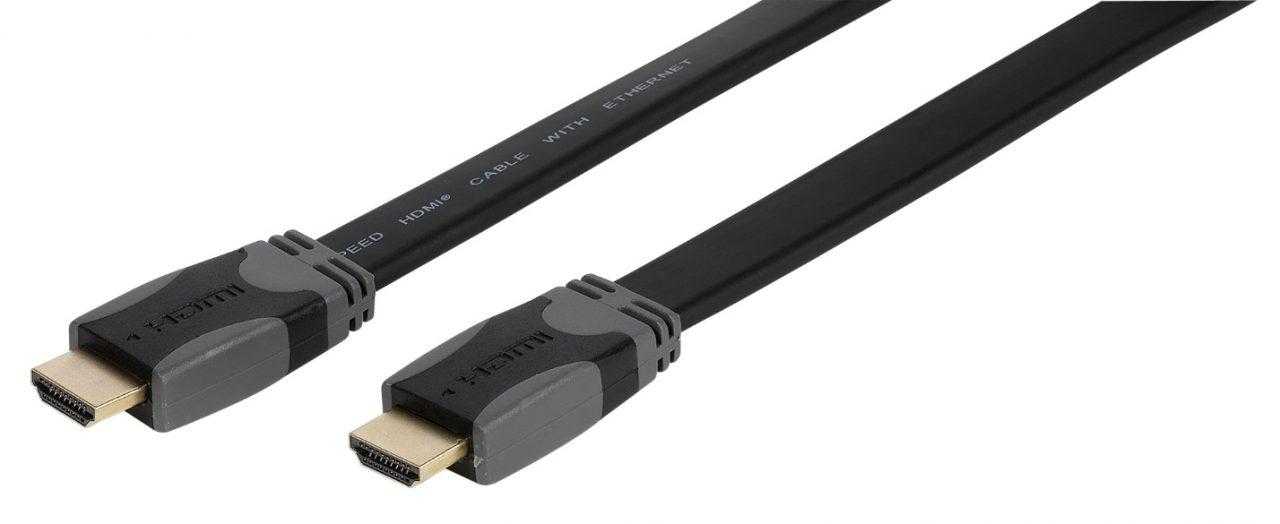

High Speed with Ethernet

Представленный вид является наиболее универсальным в спецификации HDMI 1.4. Благодаря двухсторонней совместимости технологии HDMI данный провод может использоваться вместо всех тех, что были перечислены выше.

Основными преимуществами в данном случае является высокая пропускная способность, которая находится на уровне провода High Speed и наличие поддержки такого же разрешения. Помимо этого, имеется поддержка технологии ARC (Audio Return Channel) и наличие соединения Ethernet со скоростью до 100 МБИТ в секунду. Описанный тип провода отлично подходит к большинству моделей современной техники, которая требует соединения с интернетом, с высоким цифровым разрешением.

Automotive Standard

Тип кабеля Automotive Standard был разработан специально для использования в мультимедийных системах автомобилей. Этот тип провода отличается от вышеописанных высоким уровнем устойчивости перед внешними воздействиями, например, перед перепадами температур, высокочастотными волнами и так далее.

Благодаря данному проводу выполняется сборка автомобильных аудиосистем. Помимо этого, стоит отметить, что через этот провод достаточно удобно осуществлять внешнее подсоединение ко встроенной аудиосистеме транспорта.

Соединяем телевизор с компьютером с помощью HDMI кабеля

Достаточно просто взять кабель, подключить его в HDMI выход на компьютере и в HDMI вход на телевизоре.

Важно! Устройства нужно соединять, когда они выключены и отключено питание. Есть риск спалить порты

Бывают такие случаи.

Если вы подключаете телевизор как монитор, то есть единственный экран, то схема будет выглядеть примерно так:

Так же давайте рассмотрим еще один случай, когда одновременно будет подключен телевизор и монитор.

Телевизор как второй монитор для ПК

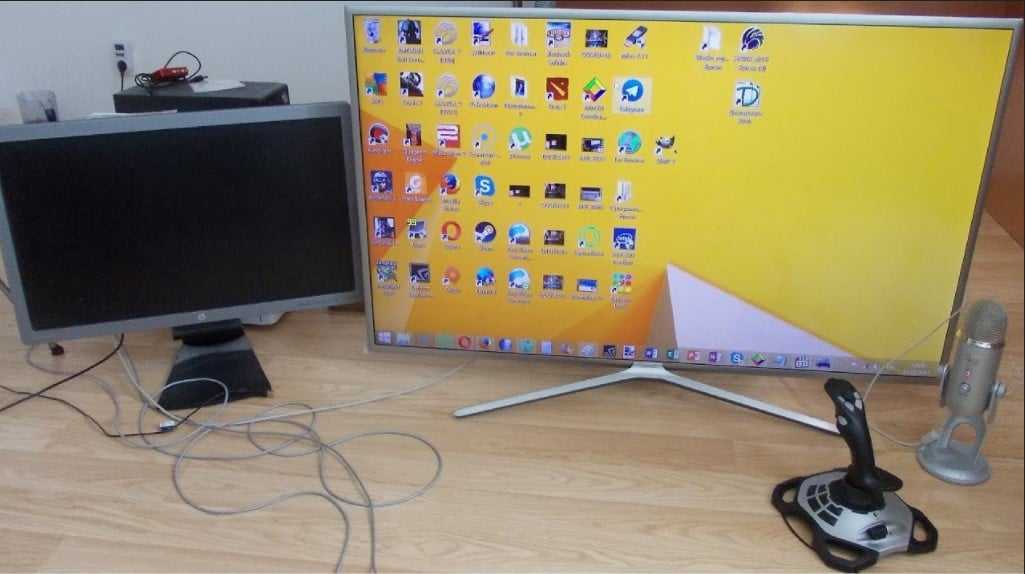

Монитор может быть подключен так же по HDMI (как у меня на фото ниже), по DVI, или даже по VGA. В итоге к ПК будет подключено два экрана.

С подключением разобрались. Скорее всего, в вашем случае уже будет системный блок с подключенным к нему монитором. И все что необходимо сделать, это подключить еще к нему телевизор.

Выбираем HDMI вход как источник сигнала в настройках ТВ

Чаще всего, после подключения и включения устройств, изображения на телевизоре нет. Появится надпись типа «Нет сигнала», «Не выбран источник сигнала» или что-то в этом роде. На телевизоре нужно выбрать источник сигнала. Порт, в который мы подключили кабель.

Для этого, на пульте вашего телевизора должна быть отдельная кнопка «SOURCES», или «INPUT».

После нажатия на нее, должно открыться меню, в котором можно выбрать источник сигнала. Можете посмотреть, в какой порт на телевизоре вы подключили кабель (каждый порт имеет свой номер). Или просто выберите активный источник. Сам процесс может отличатся в зависимости от телевизора. У меня старый LG.

На телевизоре должно появится изображение с компьютера. Это будет либо копия того что отображается на мониторе (если он есть), либо чистый рабочий стол (расширить).

Статья, которая может пригодится на этом этапе: почему через HDMI кабель нет изображения на телевизоре с компьютера (ноутбука).

Главное, что картинка с компьютера появилась на экране телевизора. Дальше, в настройках Windows мы уже сможем сменить режим вывода изображения. Там их есть несколько.

Как транслировать экран телефона на телевизор LG, Sony, Samsung: беспроводные решения

Куда удобнее с телефона смотреть фильмы на телевизоре посредством беспроводных способов подключения. Их тоже существует немало разновидностей, но все они строятся на использовании либо Bluetooth, либо Wi-Fi.

Способ 1: используя Miracast — Wifi Display

Практически во всех Smart TV есть предустановленное приложение Miracast, разработанное специально для воспроизведения видео с телефона. С экрана смартфона картинка в режиме реального времени отправляется на ТВ и там проигрывается. Единственный нюанс – есть небольшая задержка 0,5-1 сек, но в большинстве случаев это некритично. Чтобы все заработало, нужен смартфон на Android и доступ к Wi-Fi на ТВ и телефоне.

Как подключить телефон к телевизору через Wi-Fi

1. Открываем приложение Miracast (может называться иначе) на телевизоре и запускаем поиск устройств.
2. Устанавливаем и включаем приложение на смартфоне – ссылка.
3. Нажимаем на кнопку на главном экране «Подключиться» или «Connect».

Спустя несколько секунд связь установится, о чем будет свидетельствовать картинка на телевизоре, дублирующая изображение на смартфоне.

Способ 2: через фирменное приложение Android

В современных операционных системах Android уже есть встроенная функция «Трансляция», также может называться «Проекция». С ее помощью можем быстро настроить вывод контента с экрана смартфона на ТВ, в котором есть платформа Smart. Чтобы все сработало, оба устройства обязаны быть подключены к единой Wi-Fi-сети.

Как включить трансляцию:

1. Выдвигаем шторку на смартфоне и нажимаем на пункт «Трансляция» (обычно находится ближе к концу списка).
2. Соглашаемся с предложением включить Wi-Fi и Bluetooth, если они выключены.
3. На телевизоре включаем беспроводную связь и запускаем приложение для трансляции, тот же Miracast или аналог.
4. Ждем, пока смартфон найдет внешний экран и выбираем его.
5. Соглашаемся с сопряжением.

Способ 3: с помощью внешнего модуля Wi-Fi

Метод разработан специально для тех телевизоров, в которых отсутствует встроенный Wi-Fi-адаптер. Решением станет приобретение внешнего модуля Wi-Fi, например, стриминговой флешки Chromecast 2. Она не только позволит установить подключение, но и «научит» телевизор работать с большим количеством мультимедийных сервисов, вроде YouTube, а также позволит запускать браузер Chrome.

Способ 4: прибегая к умным приставкам

Многочисленные Smart-боксы работают на Android, а также есть вариант Apple TV, и они позволяют сделать обычный телевизор умным. Одной из доступных функций является потоковая трансляция, которую можно настроить по аналогии с Miracast. Она подключается к ТВ с помощью кабеля и выполняет обработку цифрового сигнала, а телевизор всего лишь выводит изображение, как с DVD-проигрывателя.

Классификация и типы HDMI

В состав кабеля HDMI:

• внешняя оболочка;
• оплетка либо экран с медной проволокой;
• фольгированный экран;
• полипропиленовая оболочка;
• экранированные витые пары, осуществляющие процесс переноса данных;
• неэкранированные витые пары, обеспечивающие сигналы SDA SCL;
• остальные проводящие элементы для обеспечения питания и корректной работы управляющих сигналов.

Интересно! Как можно подключить компьютер к телевизору через кабель, беспроводные сети

Существуют правила переноса данных из пункта А в пункт Б, такие правила называют протоколом. С 2002 года было изобретено более 10 версий протоколов, ранее их нумеровали, сейчас этого не делают, для комфорта пользователя. Каждая версия протокола, несмотря на дополнительные функции способна осуществлять корректную работу с первичными версиями.

Существует несколько видов HDMI, которые подходят к каждому протоколу:

1. Standart – используется для той техники, которая не требуется большого функционала. Такой кабель обеспечивает разрешение 720р, но не выше 1080i с частотой 60Гц. Перенос данных производится со скоростью не более 4.9 Гбит/сек, а глубина цвета составляет 24 бита.
2. High Speed – гарантирует формат 2160р с частотой 30 Гц. Кабель способен передать 3D картинку в Full HD, его максимальная скорость пропуска данных составляет не более 10.2 Гбит/сек, а глубина цвета равна 48 битам.
3. Premium High Speed – осуществляет перенос данных в 4К с частотой 60 Гц. 3D картинка тоже показывается 4К. Скорость физического переноса данных составляет 18 Гбит/сек.
4. Ultra High Speed – осуществляет соединение в 8К со скоростью 48 Гбит/сек, владеет всеми возможными протоколами. Считается самым быстрым видом HDMI синхронизации.
5. Standart Automotive Cable – кабель, обеспечивающий передачу данных в автомобилях.

Существует несколько типов разъемов HDMI:

1. Полноразмерный – такой разъем чаще присутствует в крупногабаритной технике, в ней находится 19 контактов, легко функционирует совместно с DVI-D.
2. 29-контактный – подходит к двухканальному DVI-D. Такой разъем присутствует в устройствах промышленного масштаба.
3. MiniHDMI – используется для подключения к портативным устройствам.
4. MicroHDMI – используется для подключения к портативным устройствам, отличается от мини только размером.
5. Автомобильный – используется со специальным соединителем, препятствующим вибрационным сбоям и покрыт оболочкой, защищающей от проникновения влаги и пыли.

Также есть кабели, которые помогают технике взаимодействовать с разъемом:

1. HDMI – занимается синхронизацией мультимедийной техники к телевизору или домашнему кинотеатру.
2. HDMI-miniHDMI – взаимосвязывает телефоны и планшеты с телевизором, обеспечивая ультра-качество.
3. MiniHDMI – осуществляет перенос данных в 720р, 1080i и 1080 форматах. Его пропускная способность составляет не более 10 Гбит/сек.
4. HDMI-DVI – подходит для подключения техники со старой версией DVI. Этот кабель помогает вывести картинку с компьютера на экран телевизора.

Что такое CEC в HDMI?

Как упоминалось выше, HDMI CEC — это сокращение от Consumer Electronics Control. Управляющие устройства HDMI широко известны как CEC. Эту функцию поддерживает широкий спектр профессиональных и бытовых AV-устройств.

Различные электронные бренды дали CEC разные названия. Для бренда Sony это «BraviaSync»; для Philips это «Easylink», для Samsung — «Anynet +, LG-« Simplink »и т. д. Все эти компоненты работают одинаково, но один несовместим с другим. HDMI CEC позволяет устройствам HDMI AV обмениваться данными друг с другом.

Требуется подключение HDMI Arc и CEC; Кредиты изображения: nakamichi-usa.com

Можно ли подключить монитор к телевизору?

В целом, это сделать реально, но не хочется вас сильно обнадеживать. На самом деле доступные варианты подойдут далеко не всем. Давайте разберемся, в чем же заключаются основные трудности.

В чем сложности подключения монитора к телевизору:

• Типе разъемов. На телевизоре все HDMI, VGA и другие разъемы – это входы. Они способны только принимать видеосигнал с компьютера, приставки, игровой консоли и т. п. В то же самое время портов на выход практически нет, то есть телевизор, в большинстве случаев, не может отдавать сигнал на второе устройство. Исключение – аудиосигнал, его действительно можно передавать по цифровому каналу и даже по отдельным каналам RCA и подобных стандартов.
• Операционной системе. Некоторые могут подумать, что значит можно подключиться через Wi-Fi, но есть также одна преграда в том, чтобы использовать беспроводное подключение. Дело в том, что на ПК мониторах не предусматривается наличие операционной системы. Таким образом, даже если удастся настроить раздачу картинки, монитор не сможет получать сигнал (нет Wi-Fi-адаптера), а также преобразовывать его в изображение на экране (нет нужного процессора и Smart-системы).

То есть через HDMI и Wi-Fi нельзя настроить подключение монитора к ТВ. Это отметает практически все способы, остаются немногие возможности.

Какая польза от ЦИК?

Когда нам нужно иметь дело с несколькими AV-системами HDMI и управлять ими с помощью отдельного пульта дистанционного управления, мы можем использовать функцию CEC. Помимо передачи видео или аудио, CEC помогает всем устройствам подключаться друг к другу.

HDMI CEC устанавливает прямое и прямое соединение между телевизором и периферийными устройствами, подключенными к HDMI. Хотя телевизор может управлять этими устройствами, устройства также получают некоторый контроль над телевизором. Например, мы можем управлять игровой консолью через пульт от телевизора. Точно так же другие системы также могут изменять любой вход телевизора.

Типажирование разъёмов

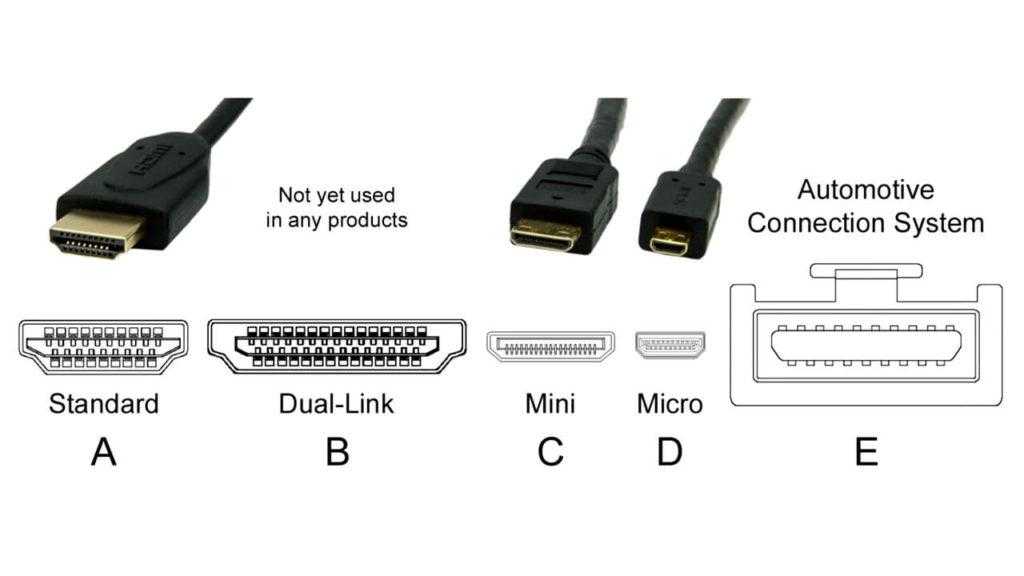

Всего существует пять типов (с маркировкой от А до E) разъемов, однако самыми ходовыми являются три: full size, тип А (1), mini size, тип С (2) и micro size, тип D (3) (см. изображение).

Каждый кабель подключается в соответствии со своим разъемом к панели устройства (т.е. нельзя “засандалить“ micro HDMI в разъем mini).

Следует знать, что начиная со спецификации 1.3 HDMI кабели разделили на 2 категории: стандарт (Standart) и высокоскоростные (High-speed). Отличие заключается в качестве передаваемого сигнала и его разрешающей, пропускной способности.

Так, например, Standart обеспечивает частоту 75 МГц и пропускную способность 2,25 Гбит/с (что соответствует сигналу 720p/1080i). High-speed же работает на частоте 340 МГц, и его пропускная способность составляет 10,2 Гбит/с, что соответствует поддержке сигнала 1080p (1920 на 1080 px) повышенной частоты и глубины цвета.

Собственно, по основной теории интерфейса мы пробежались, теперь слегка окунемся в практику.

Есть ли проблемы с HDMI ARC?

Беспокоитесь о возможных проблемах с синхронизацией губ? HDMI v1.3, выпущенный в 2006 году, добавил автоматическую синхронизацию звука, хотя это было только опционально. Это означает, что некоторые продукты с поддержкой ARC будут хорошо играть вместе, другие – нет.

Самая большая проблема для ARC в ее нынешнем облике заключается в том, что производителям остается выбирать, какие элементы протокола они хотят включить.

Поддержка всех соответствующих аудиокодеков не является обязательной, поэтому вы не можете просто предполагать, что телевизор сможет отправлять звуковую дорожку 5.1 Dolby Digital или DTS из фильма через ARC. Некоторые производители телевизоров поддерживают только Dolby Digital, в то время как другие поддерживают только двухканальное стерео, что полностью противоречит сути.

Стоит отметить, что ARC не позволяет вам транслировать полноформатные высококачественные кодеки, такие как звуковые дорожки Dolby TrueHD или DTS-HD Master Audio, которые вы найдете на Blu-ray и 4K Blu-ray. Он просто удаляет основной поток данных 5.1.

Если вы хотите этот уровень функциональности, вам понадобится HDMI eARC.

Как объединить картинку с ТВ и монитора?

Тем, кто желает одновременно подключить телевизор и монитор к ноутбуку или другому источнику сигнала, у нас есть лучшие выходы из положения. Например, можно довольно просто вывести на экраны картинку в хорошем качестве с ТВ Smart приставки. Хотя эта тема очень объемная, в ней скрывается немало нюансов. Зато способов очень много. К счастью, мы уже разбирались, как подключить второй телевизор к приставке, кабельному ТВ или ПК. Нет принципиальной разницы в том, что мы используем: телевизор или монитор. Все способы точно также само применимы как к двум ТВ, так и одному телевизору и одному монитору.

С большой долей вероятности, единственный способ подключения монитора к телевизору вас не устроит. Тогда просто приобретите ТВ приставку и сможете смотреть фильмы на обоих устройствах. Альтернативы пока нет. Как рекомендуют некоторые, установка скалера вам не поможет. Большое сложные переделки материнской платы ТВ могут принести успех, но вряд ли вы будете таким заниматься. Да и все сильно зависит от самой платы, на большинстве из них нет подобной возможности.

Значение технологии

Что означает технология mhl? Это изобретение конструкторов и программистов, работающих в консорциуме, состоящем из мировых компаний по изготовлению электроники. Первоначальная версия mhl начала существование в 2010 г. Спустя 2 года выпустили интерфейс 2.0 с большей мощностью питания. В 2013 г. свет увидел стандарт 3.0, в котором вырос максимальный уровень питания, и улучшилось качество материала. Еще через 2 года консорциум разработал новую улучшенную версию super MHL 1.0.

Поддержка mhl создает условия для транслирования картинок в разрешении до 1080р с многоканальным звучанием. Смартфон представляет собой приставку (транслятор), а при объединении с монитором на телевизионном экране отобразятся действия, проводимые в операционной системе (видеофайлы, посещение сайтов или обзор фотографий).  Специально созданный переходник mhl предусматривает 5 контактов в разъеме. Этот фактор помогает пересылать на экран ТВ качественное видео и звуковую информацию.

Edifier R2800

Edifier R2800 Фото: Edifier R2800 Колонки стереофонической аудиосистемы построены по классической трехполосной схеме с индивидуальным усилителем для каждого канала. Магнитное экранирование динамиков позволяет добиться высокого уровня детализации звучания. Соединение с другими устройствами осуществляется через оптический, коаксиальный, RCA-входы. Колонки изготовлены из плиты ДСП толщиной 20 мм, на боковую панель вынесено управление громкостью и переключатель входов. Регулировка тембра цифровая, по технологии RCA

Особое внимание конструкторы уделили басам. Восьмидюймовый динамик низких частот с резиновым подвесом и фазоинвертор обеспечивают выразительные басы при любом уровне громкости

Технические характеристики

Размеры	258х463х320 мм
Вес	27,8 кг
Выходная мощность	140 Вт
Частотный диапазон	42–20 кГц
Уровень нелинейных искажений менее	0,5%

Плюсы и минусы

Отличная акустика и звук, качественная сборка и материалы, наличие пульта ДУ

Большие размеры и вес, недостаточная функциональность пульта

Показать еще

Возможные проблемы

Технология подключения через HDMI ARC предусмотрена на новых телевизорах LG, Samsung, Toshiba, Sony. Настройка чаще всего проходит автоматически. Но могут возникать технические неисправности, ошибки, требующие дополнительного устранения.

Если вы подключили оборудования правильно, использовали нужные разъемы с поддержкой arc, но качество звука все равно не дотягивает до оригинала, необходимо проверить параметр Bitstream. Для этого необходимо зайти в настройки ввода звука в телевизоре. И поменять этот параметр на PCM или наоборот.

Ошибка 5.1

Это неисправность, связанная с плеером BluRay, при прослушивании плеера 5.1 Dolby Digital или DTS. Нередко эта ошибка связана с подключением оборудования не напрямую к ТВ, а через приставку, которая поддерживает звук 2.0.

Получить то самое качество, заявленное производителем BluRay, можно если в телевизоре есть многоканальный звук с опцией 5.1 passthrough. Нередко для ее активации предусмотрен отдельный оптический вход. Тогда для подключения оборудования не обойтись одним HDMI кабелем, даже версии 2.1.

Совет. Подключайте самбуферы, консоли, звуковые панели к самому телевизору или качественному ресиверу. Последний обладает 2 преимуществами: Dolby True HD, DTS Master Audio. Проверять наличие таких параметров нужно в техническом паспорте к приставке. Такие точные форматы передаются черезARC или еARC.

Что такое eARC

Последняя версия цифрового многоканального интерфейса 2.1 оснащена улучшенный версией канала реверсивного звука – eARC. Он идеально подходит для передачи сжатого формата Dolby Atmos, потоков TrueHD, DTS-HD, включая несжатую версию Atmos.

Уникальность нового формата – встроенная компенсация синхронизации по губам. Она предусмотрена в самом протоколе. Основные отличия HDMI ARC и eARC представлены в таблице ниже:

Параметр	ARC	eArc
Применяемый кабель	HDMI	HDMI Ethernet
Воспроизведение стерео	да	да
Работа со сжатым 5.1	да	да
Отправка несжатого 5,1 и 7,1	нет	да
Аудиофайлы с высоким битрейтом или размером до 192 кГц 24 бит	нет	да
Предельный показатель битрейта	1 Мбит/сек	37 Мбит/сек
Наличие синхронизации по губам	опицонно	обязательно
Управление громкостью, включение по HDMI	да (CEK)	да (СЕК)

Техника с поддержкой нового звукового канала eARC налача появляться с 2020 года. Для реализации этой опции ее поддерживать должен и телевизор и источник качественного звука.

Есть ли недостатки технологии ARC

Несмотря на все преимущества наличия HDMI ARC на телевизоре, у новой системы звукового канала есть свои недостатки. Нередко возникают сложности настройки. Или разочаровывает итоговое качество звучания фильмов, треков, аудиозаписей.

Не существует единого идеального способа настройки реверсивного звука. Теоретически, лучший вариант – прямое соединение приборов с телевизором. На практике, пользователям приходится пробовать несколько вариантов подключения оборудования до идеальной настройки.

Совет. До покупки высококачественных звуковых проигрывателей, панелей, консолей и BluRay убедитесь, что ваш телевизор действительно поддерживает все современные форматы звука. Для старого оборудования нет смысла приобретать кабель HDMI 2.0 или искать в паспорте наличие технологии Arc.

Нашли ошибку? Выделите ее и нажмите ctrl+enter

100
