Рабочее давление в системе отопления

Давление и другие характеристики стальных радиаторов

Схема подключения стального радиатора.

В новых многоэтажных домах с двухтрубными системами отопления, давление в которых составляет до 10 атмосфер, чаще всего устанавливаются стальные радиаторы. Они весьма привлекательно выглядят и характеризуются высокой теплоотдачей.

По своей конструкции такие батареи представляют систему с горизонтальными и вертикальными водяными каналами и дополнительной П-образной поверхностью. Элементы таких батарей изготовлены из стальных штампованных листов и соединены с помощью сварки. Ребра стальных батарей соединяются друг с другом с помощью перпендикулярных панелей, поэтому в уголках таких радиаторов не собирается пыль. Стандартная глубина таких батарей составляет 63, 100 и 155 мм, высота варьируется от 300 до 900 мм, а ширина — от 400 до 3000 мм.

Стальные радиаторы бывают трубчатые и панельные. Панельные — это приборы, которые используются в основном в частных домах или же в помещениях, где имеет место невысокое рабочее давление. Они удобны тем, что производятся различными размерами и тепловой мощностью, что дает возможность выбрать батарею необходимую именно для конкретного помещения и уже готовых размеров монтажных ниш. Стальные батареи отопления производятся по всей Европе и отличаются хорошим качеством сборки и окраски.

Стальные трубчатые батареи отопления — это широко распространенные отопительные приборы, обладающие элегантным внешним видом, который хорошо вписывается в любой интерьер. Как правило, трубчатые батареи используются в системах индивидуального отопления. Таким приборам характерна небольшая тепловая инерция, что дает возможность легко регулировать температуру в обогреваемом помещении. Трубчатые модели обладают изящной конструкцией, большим разнообразием типоразмеров и широкой цветовой палитрой.

Стальные батареи весят меньше чугунных, металл в них тоньше, в результате чего нагреваются они быстрее. Кроме того, такие батареи характеризуются высокой степенью теплоотдачи, благодаря конструктивным особенностям и большой площади нагрева.

Такие батареи отопления рассчитаны на температуру до 150 градусов и давление до 10 бар. Их можно устанавливать в домах с небольшой этажностью (до 3 этажей), квартирах и офисных помещениях.

Влияющие на давление факторы

Измерительные приборы помещения элеваторного узла отмечают любое нарушение подачи или отвода воды из строения.

Повышенное давление в отопительных батареях многоквартирного дома могут создавать такие факторы:

температура горячего ресурса завышена против установленной нормы;
диаметр трубной разводки уменьшен из-за самовольной реконструкции жильцами схемы квартирного обогрева;
формирование воздушных пробок в концевых радиаторах этажей;
использование центробежных насосов большей мощности, чем предусмотрено планом;
часть системы не работает или перекрыта.

Снижение напора агента также указывает на неполадки в схеме обогрева.

При падении натиска необходимо обратить внимание на такие возможные аспекты:

аварийные ситуации, когда происходит разрыв подающих трубопроводов;
неисправность или неудовлетворительная работа циркуляционного насоса;
выход из строя блока безопасности;
разрыв резонатора расширительного бака.

Виды систем теплоснабжения.

Заиливание или засорение фильтра перед элеваторным узлом также способствует падению напора.

Утечка

Вытекание воды из отопительной схемы является наиболее распространенным фактором снижения натиска теплоносителя. Чаще всего разрывы происходят на участке стыкования труб с котлом и отопительным оборудованием.

Возможен порыв и в других произвольных местах, если владелец квартиры или дома не провел визуальный осмотр перед началом сезона, либо установил бракованные элементы.

Утечка горячего агента может проходить несколькими способами:

Через разрыв диффузора бачка расширения. Подобную аварию невозможно визуально определить из-за нахождения воды внутри емкости. Для проверки необходимо нажать пальцем на клапан, производящий подкачку воздуха в бачок. При вытекании из золотника воды можно говорить о мембранной трещине.
При закипании ресурса в теплообменнике – через сбросной клапан.
Микротрещины, коррозийные участки измерительных приборов, неплотные соединения также могут способствовать падению напора и вытеканию воды.

Верный метод определения возможной утечки – отключение циркуляционного насоса. Показатель статического напора при этом будет отличаться от расчетных характеристик.

Выход воздуха

После наполнения системы искусственного обогрева водой её натиск уменьшается при выходе из схемы воздуха. Избежать подобной проблемы поможет докотельная подготовка – деаэрация воды химическими реагентами.

Последние уменьшают количество углекислоты и кислорода в теплоносителе до расчетного уровня. Заполняется отопительная схема медленной подачей снизу – через сбросной вентиль, холодной водой.

Алюминиевые радиаторы

Установка батарей облегченного типа – алюминиевых, приводит к реакции кислорода с металлом, формируя при этом окислительную пленку. Выделившийся водород уходит через автоматический воздухоотвод.

Подобный процесс наблюдается часто в только что установленных алюминиевых батареях, и реакция прекращается после покрытия пленкой всей внутренней поверхности радиатора

Поэтому проведя установку нового отопительного оборудования, следует обратить внимание на то, что давление в центральном отоплении, возможно, упадет и придется дополнить объем теплового агента

Как сбросить давление?

Иногда может понадобиться сброс давления. Для того чтобы сделать это, потребуется отключить насос и открыть предохранительный клапан. Обычно он стоит со стороны насоса котла, если котел настенный. Также он снижается в расширительном баке котла. Всё это можно сделать по инструкции или взять консультацию у профессионала.

Слева от насоса красный элемент — это предохранительный клапан, через который сбрасывается давление

Весь процесс сброса давления в котле проводится в несколько этапов:

Сливается вода из всего трубопровода. Это первый шаг;
Перекрывается кран. Все краны тщательно перекрываются во избежание утечки;
Прокачивается трубопровод при помощи насоса. Это необходимо для того, чтобы удостовериться, что полностью слит теплоноситель;
Запускается теплоноситель с открытым воздухосбросником.

Подобные действия нужно выполнять до тех пор, пока показания не станут оптимальными.

Резкие перепады температуры могут приводить к возникновению неисправностей

Для того чтобы держать под контролем повышение давления в котел, важно периодически производить чистку фильтров. Также чистки требует радиатор и узлы, которые нуждаются в очистке от загрязнений и накипи

Важно постоянно следить за температурным режимом и доливать воду только в остывшую систему. Проведение профилактики продлевает функционирование котла и позволяет снизить риск возникновения неполадок или сбоев во время отопительного сезона

Регулировка действующих показателей основывается на характеристиках устройства, температуре теплоносителя, объёмах контура. Все необходимые параметры по бесперебойной работе котла подробно изложены в инструкции.

При повышенной температуре в теплоносителе неизбежно повышается и напор в контуре, при пониженной температуре соответственно напор в контуре снижается. По этой причине делать замеры давления следует только до и после нагрева.

Минимальное допустимое значение составляет примерно 0,9 бар. При показаниях ниже 0,5 бар возникает авария и остановка или неминуемое повреждение устройства. Напор в системе не должен быть выше допустимой нормы для составляющих деталей.

Для того чтобы система функционировала без перебоев, необходимо соблюдать несколько простых правил

Так, важно правильно осуществлять монтаж трубопровода и подключать котёл. Следует предварительно делать проверку системы перед запуском и обрабатывать теплоноситель

Контроль показателей давления в котле помогает вовремя заметить сбои или поломку и устранить недочёты. В этом могут помочь индивидуальные приборы учёта. При резком падении давления следует выявить причину и быстро устранить её. Тогда при постоянном уходе котёл отопления прослужит долго.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Несколько общих, но важных замечаний

Для того чтобы можно было рассуждать о правильности работы системы отопления и об её настройке и регулировке, для начала необходимо убедиться в том, что ваша система отопления загородного дома грамотно спроектирована, смонтирована, грамотно подобрано отопительное оборудование.

Такой подход диктуется тем, что нередко в частных домах системы отопления «ваяют» бригады «шабашников». А как, что, и на основании чего они делают, для собственников жилья нередко остаётся большим секретом

Поэтому вынужден обратить внимание читателя на несколько, в общем-то, прописных истин, без понимания которых говорить о настройке и регулировке несерьёзно

Этап № 1

Первое, в чём необходимо убедиться, — в том, что параметры котлов соответствуют параметрам системы отопления. Арифметика здесь простая. На каждый киловатт мощности котла должно приходиться примерно 13 литров воды (теплоносителя) в системе отопления. Причём отклонения в большую сторону не так критичны, как в меньшую

При этом по большому счёту неважно, кто производитель котла и даже на каком топливе он работает

Самый простой и надёжный способ определить объём воды в системе отопления — просмотреть показания водомера, заливая жидкость в систему (при первой испытательной топке, при промывке системы). Кроме этого, можно рассчитать объём воды в системе. Для этого необходимо учесть объём её в основных приборах: в отопительном котле, в радиаторах отопления и в трубах. У меня, например, при первой испытательной топке водомер показал, что в систему было залито 295 литров.

Таким образом, удельный объём воды в системе в моём случае составил: 295/20=14,75 л/кВт, что немного превышает требуемое значение. Но больше — не меньше. Поэтому я ничего менять не стал, и впоследствии об этом пожалел.

Если объём воды слишком мал по отношению к мощности используемого котла, целесообразно привести объём теплоносителя в соответствие с мощностью котла. Самый простой путь — добавить количество обогревательных приборов в систему.

При определении мощности котла нужно учитывать возможные нюансы и сюрпризы. Так, например, свой котёл я покупал как 16-киловатный.

При осмотре оборудования и документации, уже дома, выяснилось, что котёл укомплектован газовой горелкой мощностью 20 кВт. Соответственно, мощность котла не 16, а 20 кВт.

Владельцев импортных котлов может подстерегать другой сюрприз. Например, котел мощностью 27 кВт (при номинальном давлении газа 18-20 мбар) в наших газовых сетях при давлении 13 мбар реально будет выдавать чуть более 20 кВт. Зимой, когда давление падает ещё ниже, производительность газового котла ещё больше снизится.

После того как мы убедились, что объём теплоносителя соответствует мощности котла, и уточнили объём воды в системе, можно переходить к следующему этапу.

Правила построения закрытых контуров

Для гидравлических систем открытого типа вопрос регулировки давления неактуален: попросту не существует адекватных способов это сделать. В свою очередь закрытые отопительные системы могут настраиваться более гибко, в том числе и в отношении давления теплоносителя. Однако прежде нужно обеспечить систему измерительными приборами — манометрами, которые устанавливаются через трехходовые краны в следующих точках:

в коллекторе группы безопасности;
на разветвляющих и собирающих коллекторах;
непосредственно возле расширительного бака;
на смесительно-расходных устройствах;
на выходе циркуляционных насосов;
у фильтра-грязевика (для контроля засоренности).

Не каждая позиция безусловно обязательна, многое зависит от мощности, сложности и степени автоматизации системы. Довольно часто обвязку котельной компонуют таким образом, чтобы важные с точки зрения контроля части сходились в одном узле, где и устанавливают измерительный прибор. Так, один манометр на входе насоса может также служить и для контроля за состоянием фильтра.

Зачем нужно отслеживать давление в разных точках? Причина проста: давление в системе отопления — собирательный термин, который сам по себе может свидетельствовать только о герметичности системы. В понятие рабочего входят давление статическое, образуемое воздействием силы тяжести на теплоноситель, и динамическое — колебания, сопровождающие смену режимов работы системы и появляющиеся на участках с разным гидравлическим сопротивлением. Так, давление может существенно изменяться при:

нагреве теплоносителя;
нарушении циркуляции;
включении подпитки;
засорении трубопроводов;
появлении воздушных пробок.

Именно установка контрольных манометров в разных точках контура позволяет быстро и точно определить причину сбоев и приступить к их устранению. Однако прежде чем рассмотреть этот вопрос, следует изучить: какие существуют устройства для поддержания рабочего давления на нужном уровне.

Причины перепадов давления в отоплении многоквартирного дома

Давление обратки в отоплении многоквартирных домов ниже, чем подачи. Нормальное отклонение составляет два бара. В обычном режиме работы котельные подают теплоноситель в систему с давлением больше семи бар. В отопительную систему высотки доходит около шести бар. На поток воздействует гидравлическое сопротивление, а также ответвления в жилищно-коммунальных сетях. На обратке манометр покажет четыре бара. Перепад давления в отоплении многоквартирного дома может быть вызван:

воздушной пробкой;
утечкой;
выходом из строя элементов системы.

На практике часто случаются перепады. Давление воды в системе отопления многоквартирного дома во многом зависит от внутреннего диаметра труб и температуры теплоносителя. Техническая маркировка условного прохода — ДУ. Для разливов используются трубы с условным проходом 60 — 88,5 мм, для стояков – 26,8–33,5 мм.

Самое главное чтобы в квартире было тепло. Чем горячее вода в радиаторах, тем выше давление в системе центрального отопления многоквартирного дома. Также выше температура на обратке. Для стабильной работы системы отопления вода из трубы обратного цикла должна быть фиксированной температуры.

Как правильно измерить давление

Правила измерения артериального давления (АД):

АД измеряют, когда человек находится в состоянии покоя: не ранее, чем через 1,5–2 часа после еды, курения, употребления кофе и других тонизирующих напитков.

Лучшая позиция для измерения давления, когда человек сидит на стуле, а рука, на которой предполагается измерять давление, располагается на столе. Часть руки, на которую накладывается манжета, должна быть освобождена от давящей одежды, мышцы расслаблены, так как мышечные сокращения могут привести к получению неправильных результатов.

Манжета в зависимости от типа тонометра накладывается или на нижнюю треть плеча, не доходя на 2,5 см до верхнего края локтевой ямки, или на запястье.

Во время работы тонометра важно соблюдать неподвижную позу, не двигать рукой, не разговаривать, не волноваться. В первый раз давление измеряется на обеих руках

Если разница между показаниями не превышает 10 мм рт. ст., то последующие измерения выполняют обычно на нерабочей руке – у правшей на левой, у левшей – на правой. При различии показателей более, чем на 10 мм рт. ст. необходимо измерять давление на руке, где зафиксированы большие цифры

В первый раз давление измеряется на обеих руках. Если разница между показаниями не превышает 10 мм рт. ст., то последующие измерения выполняют обычно на нерабочей руке – у правшей на левой, у левшей – на правой. При различии показателей более, чем на 10 мм рт. ст. необходимо измерять давление на руке, где зафиксированы большие цифры.

Измерять артериальное давление, особенно лицам, у которых уже диагностирована гипертония, необходимо дважды в день: утром через час после пробуждения и вечером перед сном. Количество измерений в дневное время варьирует в зависимости от самочувствия, если появились тревожные симптомы, свидетельствующие о повышении давления.

Пациентам, измеряющим давление дома, рекомендуется заносить результаты в специальный дневник. Такое наблюдение за давлением позволяет контролировать уровень давления, оценивать эффективность применяемых для снижения давления медикаментозных средств.

Измеряется артериальное давление при помощи специального прибора тонометра.

Применяют две модификации тонометров:

Механические
Полуавтоматические

Анероидные сфигмоманометры механического типа используются в основном в медицинских учреждениях, так как их применение требует определенных знаний и навыков. Манжета накладывается на плечо, в ее камеру при помощи резиновой груши закачивается воздух, а тоны прослушиваются при помощи фонендоскопа.

Для домашнего пользования лучше применять автоматические или полуавтоматические модели тонометров.

Полуавтоматический тонометр работает по следующему принципу: на запястье укрепляется манжета, в нее грушей нагнетается воздух, который вскоре выходит автоматически. По окончании замера на табло появляется результаты.

Для работы автоматического тонометра достаточно поместить манжету на запястье и нажать пусковую кнопку. Все остальные действия происходят в автоматическом режиме. Разработаны различные вида автоматических тонометров: с плечевой манжетой, запястной, пальцевой.

Давление в отопительной системе и его нормы

Давление в центральной системе отопления подразделяют на опрессовочное и рабочее.

Опрессовочным называют давление, которое создается в системе при проведении ее испытании после выполнения каких-либо монтажных или ремонтно-восстановительных работ. Как правило, проводится опрессовка и перед началом очередного отопительного сезона. Этот комплекс мероприятий предполагает ограниченную по времени повышенную нагрузку на элементы системы. Подобный процесс необходим для того, чтобы проверить работоспособность отопления, надежность соединений в контурах, целостность и должную проходимость труб и радиаторов системы, так как в процессе ее работы могут возникнуть перепады давления.

Проведение опрессовки системы отопления в теплопункте многоквартирного дома

Рабочим считается такое давление, при котором система должна функционировать постоянно, в течение всего отопительного периода.

Рабочий показатель давления включает статическую и динамическую составляющие:

Статическим является то давление, которое создается под естественным напором воды, поднимающейся по каналам труб. Чем выше стояки (соответственно, чем больше этажей в доме), тем значительнее ее параметр.
Динамическим называют искусственно созданное давление, которое возникает при воздействии на поток воды циркуляционных насосов.

В многоэтажных строениях теплоноситель в системе отопления чаще всего сначала подается на верхние этажи, и для его подачи без насосов не обойтись. Причем, чем выше здание, тем больший должен быть напор, а поток приобретает весьма немалую скорость. Для девятиэтажных домов норматив давления установлен в 5÷7 технических атмосфер (бар), что соответствует примерно 50÷70 метрам водяного столба или, если исходить из стандартов системы СИ — 0,5÷0,7 МПа. Если дом имеет большее количество этажей, то давление требуется уже выше —7÷10 технических атмосфер (70÷100 м вод. ст. или 0,7÷1,0 МПа). Рабочее давления в отопительном контуре самого верхнего и нижнего этажа не должно различаться более чем на 10%, а опрессовочное – на 20%.

Чаще всего, в среднестатистическом городском многоэтажном доме, рабочее давление на трубе подачи теплоносителя составляет 6 атмосфер, а на «обратке» — 4÷4,5 атмосфер. Однако, нужно отметить, что на показатели давления в системе влияет много факторов. В том числе важна и чистота внутренних каналов труб магистралей и контуров.

В автономной системе частного дома или квартиры за давлением и температурой теплоносителя должен следить сам владелец. Для этого в области котла устанавливаются специальные приборы (манометр и термометры), которые предназначены для контроля за этими параметрами. Чаще всего в настоящее время в автономных системах необходимое давление создается с помощью циркуляционного насоса, то есть принудительно. Хотя, и системы с естественной циркуляцией (за счет разницы плотности горячей и остывшей воды) применяются все еще довольно широко.

Почему падает давление

Снижение давления в отопительной конструкции наблюдается очень часто. Самыми распространёнными причинами, вызывающими отклонения, считаются: сбрасывание излишков воздуха, выход воздуха с расширительного бака, утечка теплоносителя.

В системе имеется воздух

В контур отопления попал воздух либо в батареях возникли воздушные пробки. Причины появления воздушных прослоек:

несоблюдение технических норм при наполнении конструкции;
из воды, подаваемой в отопительную схему принудительно не удалён лишний воздух;
обогащение теплоносителя воздухом из-за негерметичности соединений;
сбой в работе спускного воздушного клапана.

При наличии в теплоносители воздушных подушек появляются шумы. Такое явление причиняет вред компонентам отопительного механизма. Кроме того, наличие воздуха в агрегатах контура отопления влечёт за собой и более серьёзные последствия:

вибрация трубопровода способствует ослаблению сварных швов и смещению резьбовых соединений;
отопительный контур не развоздушивается, что приводит к застою в изолированных областях;
снижается КПД системы отопления;
появляется риск «размораживания»;
есть опасность повреждения крыльчатки насоса, если в неё попадёт воздух.

Чтобы исключить вероятность проникновения воздуха в отопительный контур требуется правильно запустить схему в эксплуатацию, проверив все элементы на работоспособность.

Первоначально проводят тестирование повышенным напором. При опрессовке давление в системе не должно падать в течение 20 минут.

В первый раз контур наполняют холодной водой, с открытыми кранами для спуска воды и открытыми клапанами для развоздушивания. Включение сетевого насоса осуществляется в самом конце. После устранения воздуха в схему добавляют необходимое для работы количество теплоносителя.

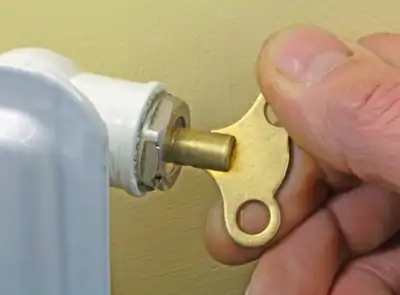

Во время эксплуатации возможно появление воздуха в трубах, чтобы избавиться от него нужно:

найти участок с воздушной прослойкой (в этом месте труба или батарея значительно холоднее);
предварительно включив подпитку конструкции, открыть клапан или кран дальше по течению воды и избавится от воздуха.

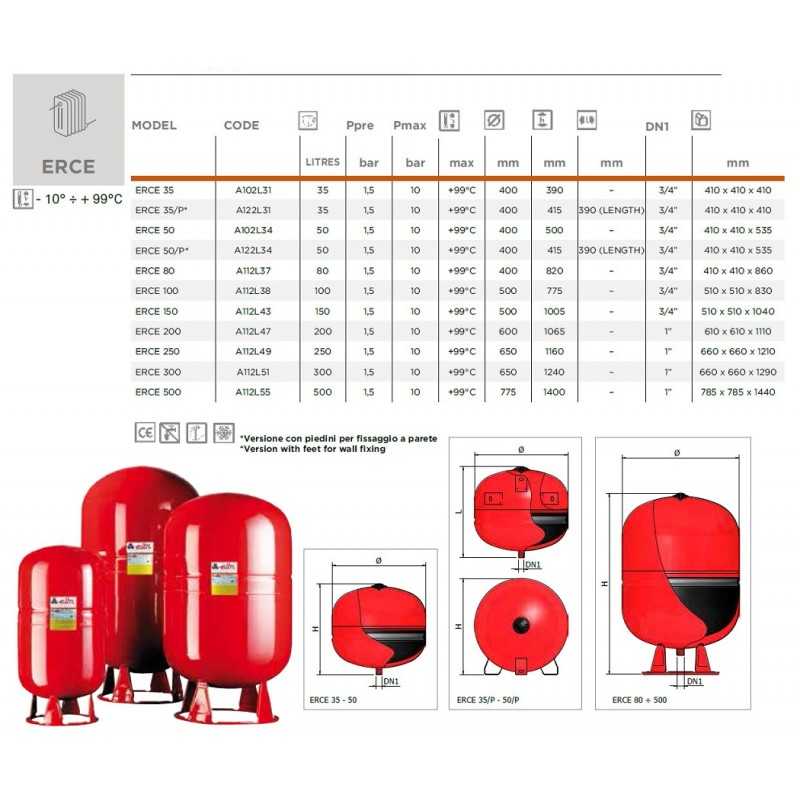

Воздух выходит с расширительного бака

Причины проблем с расширительным бачком заключаются в следующем:

ошибка при установке;
неверно подобранный объём;
повреждение ниппеля;
прорыв мембраны.

Фото 3. Схема устройства расширительного бака. Прибор может выпускать воздух, из-за чего падает давление в системе отопления.

Все манипуляции с бачком проводятся после отключения от контура. Для ремонта требуется полностью удалить воду из бака. Далее, следует накачать его и немного стравить воздух. Затем используя насос с манометром, довести уровень давления в расширительном бачке до необходимого, проверить герметичность и установить обратно на контур.

При неверной настройке отопительного оборудования будут наблюдаться:

повышенное давление в отопительной схеме и расширительном баке;
снижение давления до критического уровня, при котором котёл не запускается;
аварийные выбросы теплоносителя с постоянной необходимостью подпитки.

Важно! В продаже присутствуют образцы расширительных бачков, у которых нет приспособлений для регулировки давления. От приобретения таких моделей лучше отказаться

Течь

Течь в отопительной схеме приводит к снижению напора и необходимости постоянной подпитки. Утечка жидкости из отопительного контура чаще всего происходит из соединительных стыков и мест, поражённых ржавчиной. Не редкость и случаи, когда жидкость уходит сквозь порванную мембрану расширительного бачка.

Определить течь можно нажатием на ниппель, который должен пропускать лишь воздух. При обнаружении места потери теплоносителя нужно в кратчайшие сроки устранить неполадку, чтобы избежать серьёзных аварий.

Фото 4. Течь в трубах отопительной системы. Из-за этой неполадки может падать давление.

Рабочее давление в системе отопления многоквартирного дома

На странице собрана информация про рабочее давление в системе отопления многоквартирного дома: как проконтролировать перепад в трубах и батареях, а также максимальная норма в автономной системе отопления.

Для эффективной работы отопительной системы высотного дома должны соответствовать норме одновременно несколько параметров.

Давление воды в системе отопления многоквартирного дома – это главный критерий, по которому равняются, и от которого зависят все остальные узлы этого достаточно сложного механизма.

Виды и их значения

Рабочее давление в системе отопления многоквартирного дома сочетает в себе 3 вида:

Статическое давление в отоплении многоквартирных домов показывает, насколько сильно или слабо давит теплоноситель изнутри на трубы и радиаторы. Оно зависит от того, на какой высоте находится оборудование.
Динамическим называют напор, с которым вода движется по системе.
Максимальное давление в системе отопления многоквартирного дома (его еще называют «допустимым») указывает, какой напор считается для конструкции безопасным режимом.

Так как практически во всех многоэтажных зданиях применяются отопительные системы закрытого типа, то показателей не так уж много.

для зданий до 5 этажей – 3-5 атмосфер;
в девятиэтажных домах – это 5-7 атм;
в высотках от 10 этажей – 7-10 атм;

Для теплотрассы, которая тянется от котельной до систем теплопотребления, нормальное давление равно 12 атм.

Чтобы выровнять давление и обеспечить стабильную работу всему механизму, применяется регулятор давления в системе отопления многоквартирного дома. Этот балансировочный ручной вентиль регулирует количество теплоносителя простыми поворотами рукоятки, каждый из которых соответствует определенному расходу воды. Эти данные указываются в инструкции, прилагаемой к регулятору.

Рабочее давление в системе отопления многоквартирного дома: как проконтролировать?

Чтобы знать, соответствует ли норме давление в трубах отопления в многоквартирном доме, существуют специальные манометры, которые способны не только указать на отклонения, даже самые незначительные, но и заблокировать работу системы.

Так как на разных участках теплотрассы давление отличается, то таких приборов нужно установить несколько.

Обычно их монтируют:

на выходе и на входе из отопительного котла;
с двух сторон циркуляционного насоса;
по обе стороны фильтров;
в точках системы, расположенных на разной высоте (максимальной и минимальной);
поблизости от коллекторов и разветвлений системы.

Перепады давления и его регулирование

Скачки напора теплоносителя в системе чаще всего указывают при повышении:

на сильный перегрев воды;
сечение труб не соответствует норме (меньше, чем требуется);
засорение труб и отложения в приборах отопления;
наличие воздушных пробок;
производительность насоса выше, чем требуется;
в системе перекрыты какие-либо ее узлы.

При понижении:

о нарушении целостности системы и утечке теплоносителя;
поломка или сбой в работе насоса;
может быть вызвано нарушениями в работе блока безопасности или разрывом мембраны в расширительном баке;
отток теплоносителя из отопительного в контур носителя;
засорение фильтров и труб системы.

Норма в автономной системе отопления

В случае, когда в квартире установлен автономный обогрев, теплоноситель нагревается при помощи котла, обычно небольшой мощности. Так как трубопровод в отдельной квартире невелик, ему не требуются многочисленные измерительные приборы, а нормальным давлением считается 1.5-2 атмосферы.

Во время запуска и тестирования автономной системы, она заполняется холодной водой, которая при минимальном давлении постепенно разогревается, расширяется и достигает нормы. Если вдруг в подобной конструкции давление в батареях падает, то не нужно паниковать, так как причиной этого чаще всего является их завоздушенность. Достаточно контур освободить от лишнего воздуха, наполнить теплоносителем и давление само достигнет нормы.

Чтобы избежать аварийных ситуаций, когда давление в батареях отопления многоквартирного дома резко повышается хотя бы на допустимые 3 атмосферы, нужно установить либо расширительный бачок, либо предохранительный клапан. Если этого не сделать, возможна разгерметизация системы и тогда придется ее менять.

проводить диагностику;
чистить ее элементы;
проверять работоспособность измерительных приборов.

2 тыс.
1.4 тыс.
6 мин.

Важность

Сила напоры воды нужна для нормального функционирования водопроводной системы. Чтобы техника нормально функционировала, необходимы следующие минимальные значения:

Посудомоечная и стиральная машина — от 1,5 до 2 атм. ед.
Кран со смесителем, санузел — 0,2 атм. ед.
Душ, ванна — 0,3 атм. ед.

В основном в городские квартиры водяной поток подается под напором 2-4 атмосферы. Недостаточное давление может создавать ситуации, когда использование воды у соседей вызывает перепад давление в других квартирах. На низкое давление могут влиять:

Засоры в трубах водоснабжения.
Отключение насосов с целью экономии.
Слабая мощность центральных насосов.
Неправильная установка труб и др.

Выводы и полезное видео по теме

Скачки давления в отопительной системе с двухконтурным котлом:

Почему падает давление в отопительной системе:

Причины роста давления в отопительном контуре:

Нестабильность напора в системе отопления возникает в связи с ее неправильным подключением, несоблюдением эксплуатационных правил, использованием неисправных устройств.

Понимание причин падения и повышения давления в газовом котле помогает правильно обслуживать систему, но это еще не повод самостоятельно вмешиваться в работу оборудования. За помощью лучше обратиться к мастеру из газовой службы, поставляющей голубое топливо.

Другие способы устранения неполадок

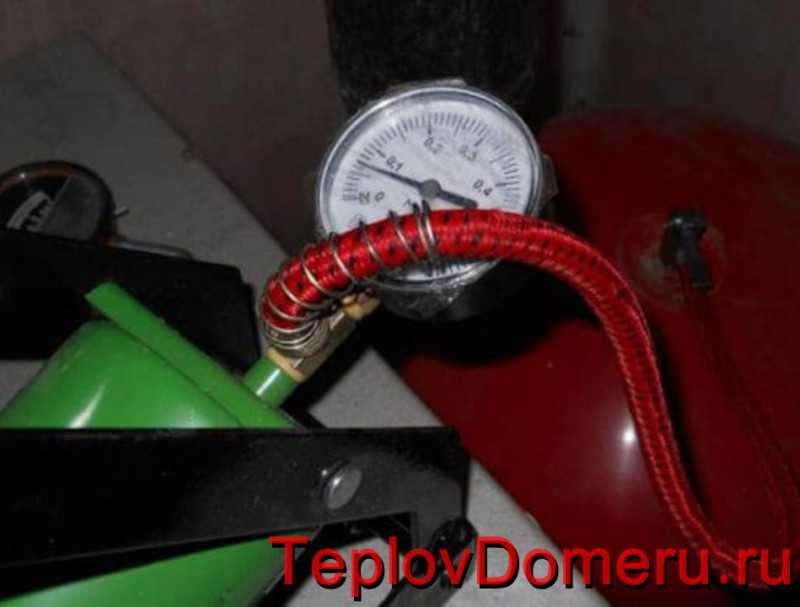

Проверка параметров в расширителе включена в перечень ежегодного техобслуживания котла. Когда в процессе испытания через дренажный вентиль идет воздух, а стрелка манометра в газовом секторе снизилась до атмосферного, значит, в баке пробита мембрана и её нужно поменять.

Склеиваться мембрану не рекомендуют, поскольку она работает циклично на растяжение/сжатие, что вызовет повторное разрушение склеенного соединения, причем в самый неподходящий для котла момент.

Допустимые неполадки расширительного бачка:

Стрелка на манометре в отопительной системе сильно колеблется и имеет высокое значение даже при низкой температуре теплоносителя из-за отсутствия воздуха в полости — необходима подкачка воздухом расширителя.
Повреждена мембрана — необходима замена на оригинальную в сервисном центре.
Поврежден корпус, выполняют восстановление целостности в сервисном центре.
Пропускает ниппель воздушного сектора –требуется продуть, и подкачать сосуд воздухом.
Малый объем расширителя — нужно выполнить новый расчет и заменить устройство на новую модификацию.
Утечка теплоносителя из воздушника из-за повреждения мембраны — необходима замена на оригинальную в сервисном центре.
Давление теплоносителя низкое, он не поступает в верхнюю точку сети, из-за отсутствия воздуха (азота) в расширителе — потребуется заполнить воздухом установку.

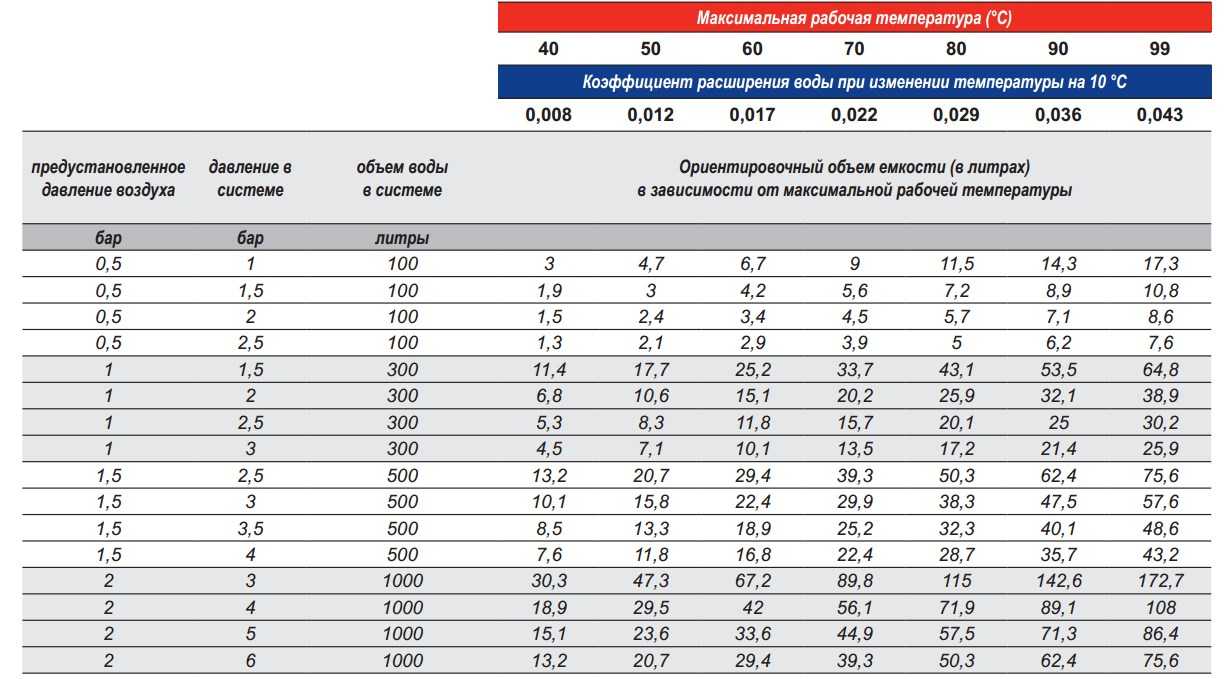

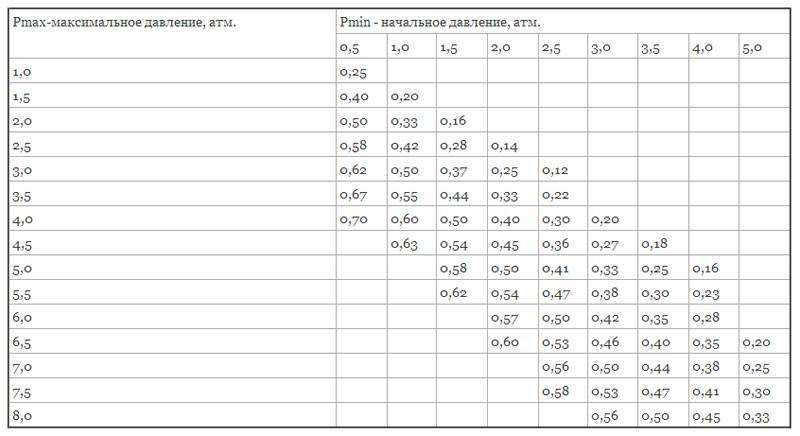

Таким образом, подведя итог, нужно отметить, что требованиями эксплуатации тепловых сетей для компенсации температурного расширения теплоносителя в системах, как закрытого, так и открытого типа положено выполнять компенсацию температурного расширения сетевой воды с применением расширительных баков.

Их предварительно рассчитываются под технические характеристики внутридомовой системы отопления. В процессе эксплуатации такие устройства должны периодически обслуживаться и заполняться рабочим агентом: воздухом или азотом.
