Корморезка своими руками: как сделать самодельную корморезку

Измельчитель корнеплодов из болгарки

Самодельные агрегаты могут быть изготовлены из различных устройств, например, из пилы-болгарки. Для этого потребуется подобрать подходящий резервуар для рабочий камеры, после чего выполнить следующие действия:

Установить приемник сырья, который можно сделать из листового металла.
В центральной части корпуса вырезается отверстие, соответствующее валу редуктора болгарки.
Изготовить нож, используя нержавеющую сталь, заточить его.
Установить его внутри корпуса, присоединить вал болгарки.

Обязательно почитайте: Понижающий редуктор для мотоблока своими руками

Для того чтобы не допустить ошибок при сооружении устройства, может быть удобно использовать видео-инструкцию. Данная модель электрическая, как и агрегат из стиральной машины, что требует наличия электричества для корректной работы.

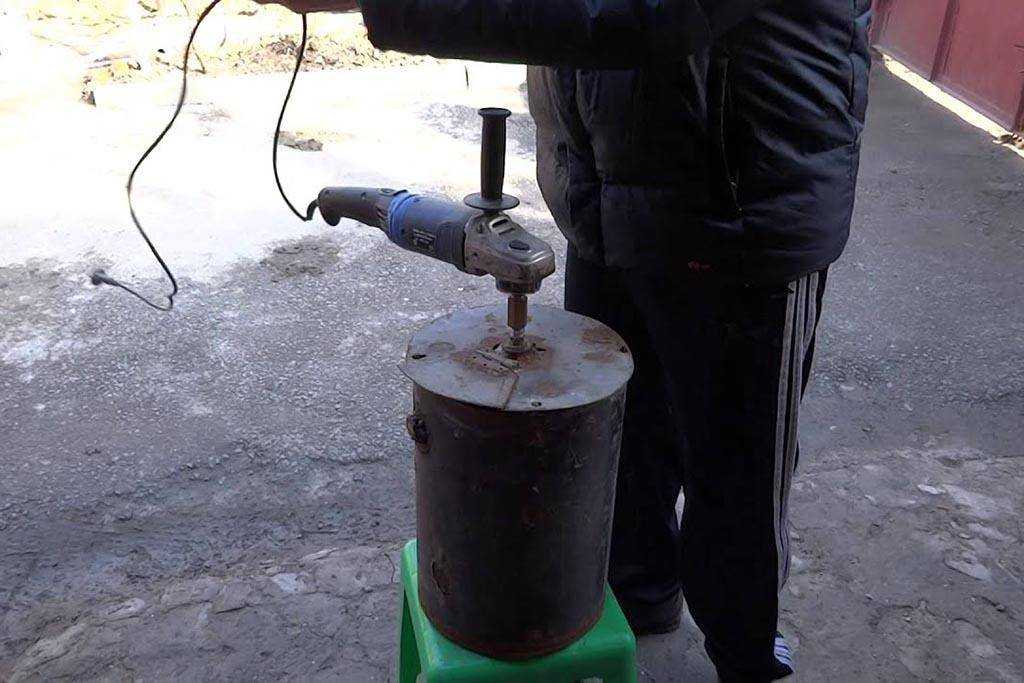

Корморезка из болгарки

Корморезка из болгаркиСделать простую, но при этом очень производительную и удобную корморезку из угловой шлифмашинки (болгарки) можно по следующей технологии:

Каркас старого аквариума на 40-50 л тщательно очищается от ржавчины, при необходимости подваривается.
Внутрь одного из торцов каркаса вваривается пирамидальный приемник измельчённого корма с отверстием в нижней части (имеет усеченную вершину).
По размерам торцевой части из толстого металла вырезается пластина, по центру ее делается отверстие под вал редуктора болгарки. Также для загрузки сырья в пластине проделывается окно, к которому приваривается воронкообразный бункер или труба большого диаметра (80-100 мм).
Из инструментальной стали изготавливается трапециевидный нож.
Вал болгарки вставляется в отверстие в пластине, на нем при помощи нижней опорной шайбы и фиксирующей гайки закрепляется нож.
Платина фиксируется на торце каркаса при помощи 4-6 болтов.
Корпус болгарки крепится к пластине при помощи скобы.

При работе на такой корморезке сырье – различные овощи, фрукты, зерно — помещается в воронкообразный бункер и под действием силы тяжести постепенно падает на вращающийся на большой скорости нож, который измельчает их.

Готовый корм попадает в пирамидальный приемник и через усеченную его вершину высыпается в подставленную под кормоизмельчитель емкость.

Соломорезка своими руками из стиральной машинки. Соломорезка своими руками из стиральной машинки

РазноеСоломорезка своими руками из стиральной машинки

Измельчитель кормов — полезный для любого частного хозяйства аппарат, способный за короткое временя переработать не только зерно, но и сочные корма. Полученную смесь можно скармливать в виде мешанок или каш, а подходят они для всех видов домашнего скота и птицы. Корморезку можно не только купить, но и сделать самостоятельно дома.

Самодельный кормоизмельчитель

Сделать корморезку своими руками не сложно, но для этого нужно иметь весь необходимый материал и инструменты, а также чертежи и небольшой опыт работы с металлом. Самодельная корморезка прослужит долго, а по своей мощности не будет уступать магазинным аналогам. Еще один плюс — корморезка своими руками изготовленная из подручного материала будет гораздо дешевле покупной. К плюсам корморезок можно также отнести:

Компактность,
Простоту и удобность эксплуатации.

На форумах часто спрашивают: своими руками как сделать корморезку небольшую и практичную, и что для этого нужно. Самый простой вариант — корморезка из терки. Делают ее из листа железа, в котором насверливаются отверстия, загибаются края, а сам лист после этого вставляется в деревянную раму. Такой самодельный кормоизмельчитель можно смастерить за несколько минут, но производительность его будет довольно низкой.

Более сложный вариант корморезки — из машинки стиральной или из газового баллона.

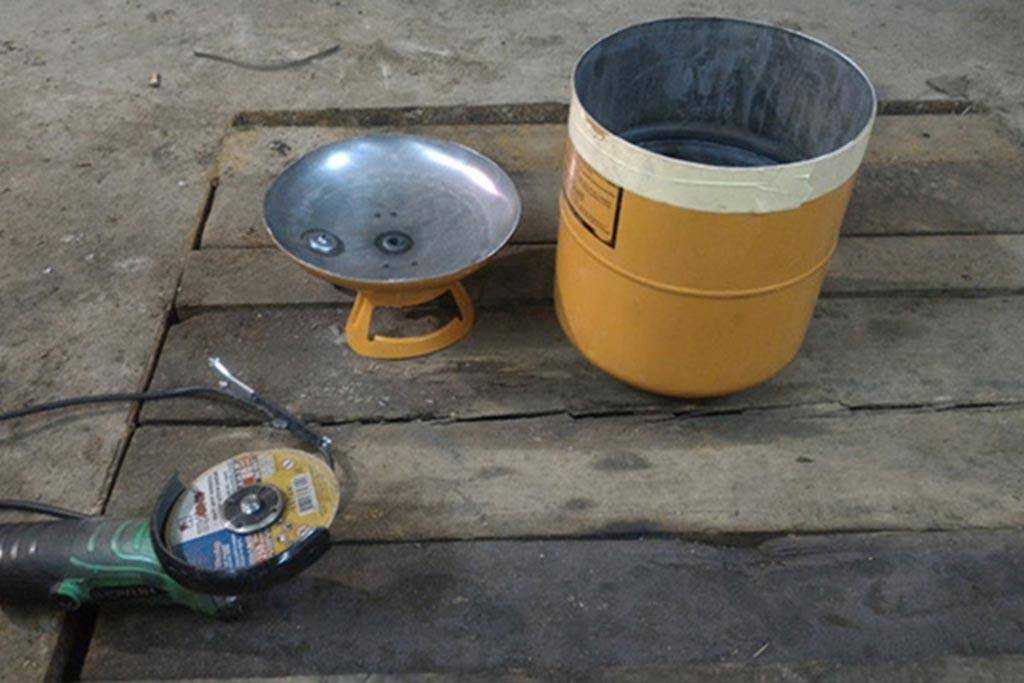

Корморезка из баллона газового

Самодельная корморезка из газового баллона довольно проста и универсальна. Для того чтобы ее сделать, нужно разрезать баллон на две части, а в днище просверлить отверстие. По всей поверхности баллона нарезают небольшие сквозные выемки, шириной не более сантиметра. Лучше всего расположить их в виде шахматной доски. Низ выемки должен быть ровным и прямым, а верх иметь форму арки. Для этого удобнее использовать пробойник. Можно сделать отверстия и круглыми, но тогда они будут менее эффективными.

На дно баллона крепят ось и фланец. Ось необходима для установки корпуса, и крепится подшипниками и сальниками. Для загрузки сырья используют металлический или деревянный ящик.

Прочную основу для корморезки сваривают из металлического уголка. На нее горизонтально устанавливают баллон, а поверх него — бункер для загрузки корнеплодов или овощей. Нижняя часть бункера должно плотно примыкать к баллону, для чего ее делают овальной формы. Для большой прочности можно приварить два металлических ребра к бункеру и баллону.

Данная самодельная корморезка из баллона не имеет двигателя — аппарат работает по принципу ручной мясорубки. К оси баллона прикручивают ручку, вращение которой обеспечивает измельчение зерна. Для более эффективной работы аппарата можно смастерить деревянную толкушку. Ее роль -проталкивание сырья через выемки в баллоне.

Измельчитель кормов из стиральной машинки

Более сложный вариант самодельного устройства — корморезка из стиральной машинки. Перед тем как начать изготовление, необходимо ознакомиться с чертежами и схемами. Они помогут понять особенности крепления элементов и рабочих узлов. Для изготовления используется каркас и двигатель от старой стиральной машинки.

В задней части корпуса делают вырез, достаточный для того, чтобы в нем разместился вал от мотора. К валу крепят режущие диски или ножи при помощи самых обычных болтов. Для большей производительности рекомендуется установить два ножа: один крепится в нижней части, второй — в верхней. Роль нижнего ножа — продвижение сырья в выходной бункер и поднятия не переработанных корнеплодов. Верхний же нож — главный измельчитель.

В нижней части рабочей камеры проделывают отверстие для выхода переработанных кормов. Под него подставляют лоток или ведро. Каркас измельчителя устанавливается на раму. Вместо рамы можно использовать и обычный стол — главное прочно прикрепить аппарат к поверхности.

Верхнюю часть корпуса рекомендуется закрыть крышкой.

Крышку можно сделать откидную, чтобы контролировать качество измельчения и досыпать новое сырье, а можно в ней проделать маленькое окошечко.

Измельчитель из стиральной машины своими руками по этому принципу изготовленный является одним из самых эффективных и простых. Всего за час работы устройство способно перемолоть до ста килограмм овощей или корнеплодов. Размер частичек корма идеально подходит для скармливания как молодняку, так и взрослым особям, подходит для приготовления влажных кормов, а также засушки. Аппарат способен измельчить и свежескошенную траву.

Еще один плюс: самодельный кормоизмельчитель этого типа легко переделывается в зернодробилку.

Измельчитель корнеплодов из болгарки

Установить приемник сырья, который можно сделать из листового металла.
В центральной части корпуса вырезается отверстие, соответствующее валу редуктора болгарки.
Изготовить нож, используя нержавеющую сталь, заточить его.
Установить его внутри корпуса, присоединить вал болгарки.

https://youtube.com/watch?v=-niDv-KEfEU

Измельчитель корнеплодов из болгарки

Установить приемник сырья, который можно сделать из листового металла.
В центральной части корпуса вырезается отверстие, соответствующее валу редуктора болгарки.
Изготовить нож, используя нержавеющую сталь, заточить его.
Установить его внутри корпуса, присоединить вал болгарки.

Обязательно почитайте:

Купить кабину МТЗ

Самодельная дробилка яблок, картошки, помидоров

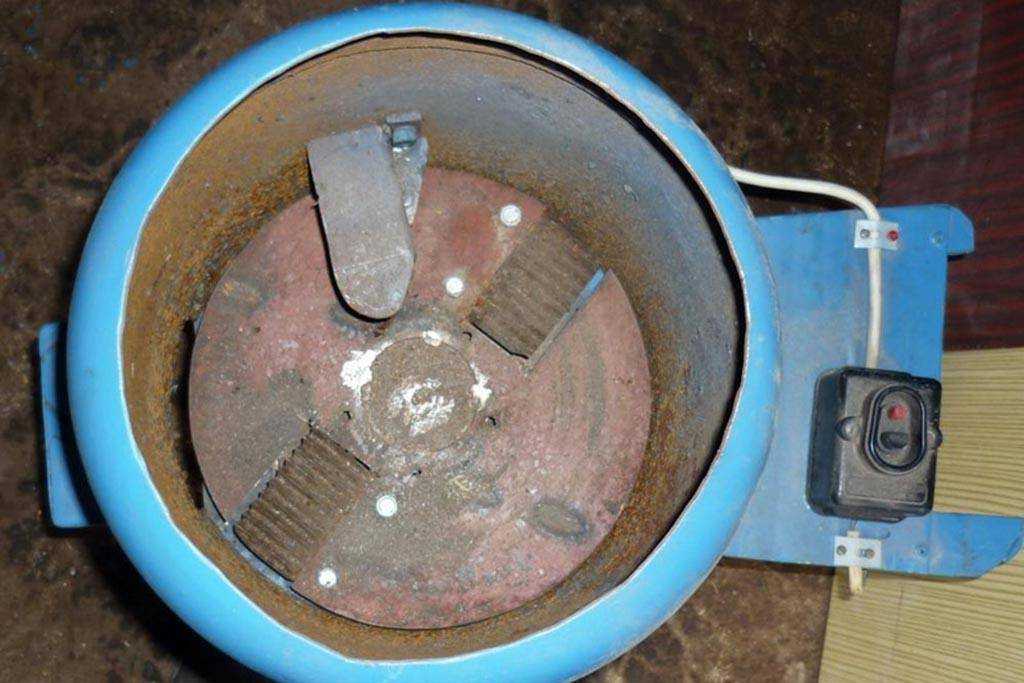

Самодельная дробилкаТехнология сборки самодельной дробилки для идущих на корм овощей и фруктов состоит из следующих этапов:

Изготовление рабочей камеры – для этого подойдет любая старая выварка. По центру ее днища проделывают отверстие, а сбоку прорезают прямоугольное окошко, к которому приваривают небольшой короб.
Из металла толщиной 3 мм вырезают диск с диаметром на 15-20 мм меньше, чем у дна рабочей камеры.
По центру вырезанного диска делают отверстие.
Отступив от центрального отверстия и краев диска по 20-30 мм, на диске делают 4 прорези овальной формы для ножей. Угол между двумя соседними прорезями должен быть равен 900.
По размерам прорезей из уголка 30×30 мм делают 4 заготовки. В наружной плоскости одной из полок уголков сверлят 2 продолговатых регулировочных отверстия. Расстояние между ними замеряют и записывают.
Заготовки из уголков торцами полок приваривают сбоку от продолговатых прорезей. При этом регулировочные отверстия должны располагаться на внешней плоскости той полки, которая обращена непосредственно к прорези.
Для отведения измельченного корма из бака в приемный лоток к нижней поверхности диска также крепят две резиновые упругие полоски.
Из рапидного полотна изготавливают 4 ножа с односторонней заточкой. Отпустив их на огне, в них просверливают по 2 отверстие. При этом расстояние между ними равно аналогичному значению между регулировочными отверстиями на уголках.
Из уголка сваривают раму с ножками.
К раме приваривают бак.
Рядом с баком на раму, используя 2-3 болта, закрепляют двигатель мощностью 500-700 Вт. На вал двигателя перед его установкой на раму закрепляют шов (ведомый).
Из прочного стержня делают вал для диска с ножами. На одном его конце нарезается резьба, на другом – паз под шпоночное соединение.
Диск с ножами устанавливается на вал.
Вал вставляется в отверстие в дне бака.
На конец вала крепится второй шкив (ведущий).
Шкивы соединяются ремнем.
На торце подставки монтируется кнопка включения/выключения двигателя.
Двигатель подключается к кнопке и к электрической сети.
Чтобы исключить необходимость участия человека в процессе измельчения закладываемого в устройства сырья, к внутренней стенке его бака крепится специальная упор–планка, упираясь в которую, сырье будет быстрее измельчаться ножами диска.
Для предотвращения ударов электрическим током рама корморезки заземляется.

Обязательно почитайте:

Как сделать перосъемную машину своими руками: эконом-вариант из стиральной машины

При помощи такого устройства можно измельчать не только томаты, но даже более твердые и плотные яблоки, арбузы.

Траворезка из триммера

Садовый шредер можно сделать, используя бензиновый либо электрический триммер. При этом инструмент будет работать в перевернутом положении. Для создания оборудования, предназначенного, чтобы измельчать траву и тонкие веточки, потребуется кроме мотокосы с режущими насадками еще следующие материалы:

• пластиковая либо металлическая емкость, имеющая объем минимум 50 литров;

• примерно 1 м.кв. стальной сетки с мелким размером ячеек;

• около 3 метров металлической трубки (алюминиевой или стальной) в половину дюйма диаметром;

• отрезок доски или влагостойкого ДСП, фанеры такой ширины, чтобы на нем поместился триммер;

• хомуты, которыми будет крепиться мотокоса к деревянной основе;

• саморезы, болты, гайки, шайбы;

• деревянные бруски (достаточно 5 на 5 см).

Чтобы собрать измельчительный механизм из триммера, потребуется воспользоваться такими инструментами и приспособлениями:

• отверткой либо шуруповертом с битами;

• электродрелью с набором сверл по дереву и металлу;

• электрическим лобзиком с пилками для резки металла или ручным его аналогом;

• молотком;

• рожковыми или торцовыми ключами;

• пробойником;

• наковальней либо ровной железной плитой.

Пробойник нужен, чтобы удобно было сверлить отверстия электродрелью. Данный инструмент наставляют в точку, где требуется просверлить металл. Затем по нему бьют молотком. Из полученного углубления сверло не соскальзывает в процессе просверливания металлической детали.

Набор пробойников отверстий

Подготовительные мероприятия

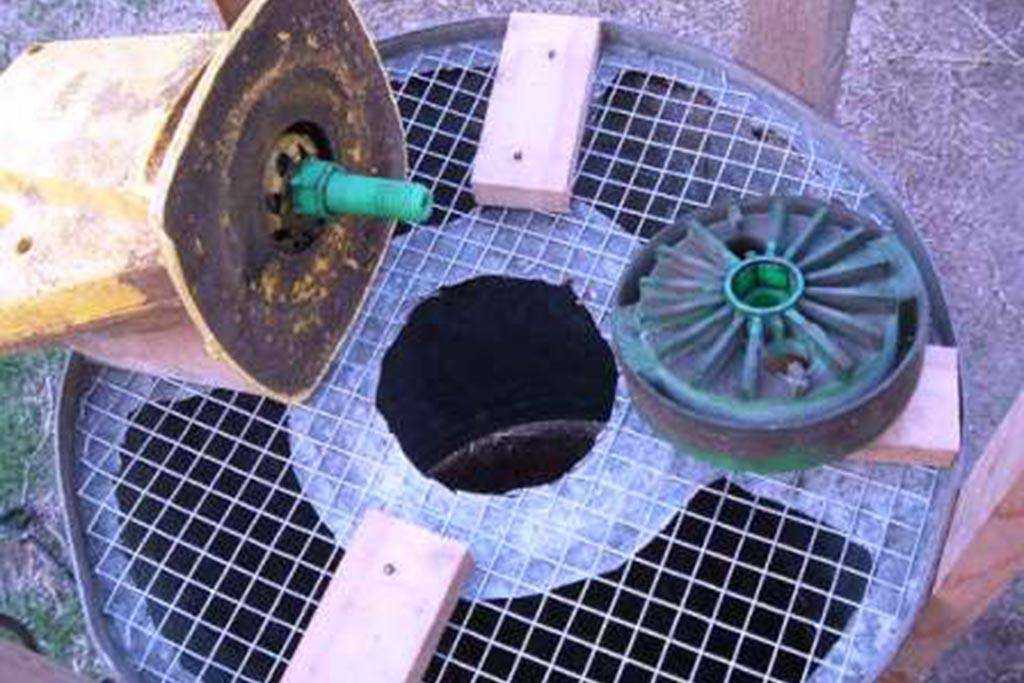

Траворезка из мотокосы изготавливается в ряд этапов. Первоначально подготавливают в емкость, где будет перемалываться трава с ветками:

• делают разметку на дне (по периметру) под четыре трапециевидных отверстия с закруглениями в углах;

• просверливают в каждом нарисованном сегменте отверстия сечением 1 см;

• в них вставляют пилку электролобзика и вырезают трапеции;

• обрабатывают срезы напильником или наждачной бумагой;

• по центру днища высверливают отверстие под вал измельчителя;

• из стальной сетки вырезают круг размерами по диаметру дна;

• с помощью небольших обрезков доски либо брусочков к емкости снизу закрепляют подготовленный сеточный фрагмент;

• из металлических трубок делают ножки под емкость, присоединяя их к баку с помощью болтов.

Деревянные куски фиксируют саморезами, закручивая их изнутри бака в металлические перемычки между вырезанными трапециями. Таким способом сетка надежно прикрепляется к дну емкости.

Ножки делают следующим способом:

• сгибают трубки в тисках или с помощью трубогиба в виде буквы «П»;

• концы будущих опор сплющивают молотком;

• в них просверливают по 2 отверстия с каждой стороны (6,5 или 8,5 мм сечением);

• прилаживают заготовки к нижней части емкости и отмечают точки болтовых соединений;

• сверлят по отметке отверстия;

• используя болты с шайбами и гайками, присоединяют к кожуху подножки.

После подготовки кожуха, чтобы уменьшить габариты создаваемого механизма, выполняют такие операции:

• разбирают триммер, отсоединяя мотор, штангу и режущую насадку друг от друга;

• отрезают от штанги с тросиком фрагмент длиной примерно 20-40 сантиметров;

• собирают мотокосу;

• проверяют работоспособность техники.

Сборка измельчителя

Если после сборки триммер работает хорошо, то из него создают имельчитель травы.

• К доске хомутами прикрепляют двигатель мотокосы.

• Фиксируют на деревянном основании штангу, используя для этого хомуты и ручку от мотокосы.

• Подсоединяют режущую насадку к концу штанги, предварительно вставленному в отверстие на дне кожуха.

• Запускают механизм и испытывают его в работе.

После проделанных действий получится агрегат, фотография которого представлена ниже.

Если используемый для сборки шредера триммер оснащен бензиновым двигателем, то мотор располагают на основе так, чтобы можно было удобно заливать топливо, заводить устройство и регулировать его работу (обороты).

Режущие насадки оснащают ножами или леской — это зависит от толщины измельчаемых растительных стеблей.

Траворезка из дрели

Траворезка из дрелиПростую, но при этом достаточно производительную самодельную траворезку из такого электрического инструмента, как дрель, можно изготовить следующим образом:

Посередине сиденья простой деревянной табуретки проделывается отверстие диаметром 12 мм.
К деревянному узкому торцу деревянного бруска 20×40 мм крепится подшипниковый узел UPC 201.
Брусок вместе с подшипниковым узлом крепится к обратной стороне сиденья табуретки. При этом внутреннее отверстие подшипника и аналогичное просверленное в сиденье табуретки должны полностью совпадать (быть соосными).
На табуретке при помощи коротких саморезов закрепляют оцинкованное 12-литровое ведро с просверленным в центре его дна отверстием 12 мм.
Из прочного стержня диаметром 12 мм изготавливается вал для ножа траворезки. Для этого на одном его конце нарезают резьбу М12, после чего. Просунув его другим концом через отверстия в дне ведра и сиденье табуретки, запрессовывают в подшипнике. При этом длина выступающего внутри ведра стержня с резьбой должна быть не более 10-15 мм. Длину нижнего конца подбирают с учетом размера применяемой дрели: она должна быть такой, чтобы при зажатии вала в патроне установленного вертикально инструмента он упирался в пол и был устойчив.
Из прочной инструментальной стали вырезается ромбовидный нож длиной 10-180 мм и шириной 35-40 мм.
Узкие и торцы ножа подвергаются односторонней заточке.
Нож устанавливается на рабочий вал и фиксируется при помощи гайки.

Обязательно почитайте:

Как сделать инкубатор своими руками: с автоматическим и ручным переворотом, виды, описание

В качестве привода для такой траворезки используется простая дрель мощностью 850-1000 Вт. Измельчаемая трава загружается при включенном приводе небольшими порциями, емкость при этом обязательно закрывают крышкой.

После того как рабочая камера траворезки наполнится измельченным кормом, наклонив табуретку с ведром, его ссыпают в более вместительную емкость.

https://youtube.com/watch?v=brIO3-AFnbg

https://youtube.com/watch?v=crr1HH7PKfY

Типы режущих деталей

Молотилка для травы должна иметь в своей конструкции острые и крепкие лезвия, чтобы перемалывать не только траву, но и ветки. В зависимости от сельскохозяйственных нужд они могут быть нескольких видов:

дисковый нож, состоящий из трех лезвий (для травы и тонких ветвей);
фрезерный нож (для веток покрупнее);
фрезерно-турбинный нож (справляется с крупными и мелкими ветвями одновременно).

Первый вид ножей хорошо подойдет для переработки мелкого растительного мусора. Если перемалывать ими крупный, то лезвия достаточно быстро придут в негодность. Агрегат с таким ножом будет полезен садоводу, которому не нужно обрабатывать большие объемы. Остальные два подходят для работы с крупными элементами (хорошее решение для средних и крупных фермерских угодий).

Корморезка из болгарки

Каркас старого аквариума на 40-50 л тщательно очищается от ржавчины, при необходимости подваривается.
Внутрь одного из торцов каркаса вваривается пирамидальный приемник измельчённого корма с отверстием в нижней части (имеет усеченную вершину).
По размерам торцевой части из толстого металла вырезается пластина, по центру ее делается отверстие под вал редуктора болгарки. Также для загрузки сырья в пластине проделывается окно, к которому приваривается воронкообразный бункер или труба большого диаметра (80-100 мм).
Из инструментальной стали изготавливается трапециевидный нож.
Вал болгарки вставляется в отверстие в пластине, на нем при помощи нижней опорной шайбы и фиксирующей гайки закрепляется нож.
Платина фиксируется на торце каркаса при помощи 4-6 болтов.
Корпус болгарки крепится к пластине при помощи скобы.

Траворезка своими руками

Из газового баллона

Инструкция:

Из газового баллона вырезаем кольцо 1 нужного размера, а из стального листа толщиной 3 мм — крышку 2 чуть большего диаметра (рис. 1). Прижимаем их друг к другу струбцинами и привариваем изнутри. Наружные выступы получившегося кожуха зачищаем наждаком.
На токарном станке протачиваем в крышке отверстие 4 под вал ножа 6 и делаем разметку для хомута 3.
Вырезаем из трубы кольцо для хомута, привариваем к нему губки, сверлим в них сквозное отверстие d 7 мм под болт 7. Затем разрезаем кольцо между губками и, установив хомут на болгарку, вставляем между ними металлическую распорку. Зажимаем болт, давая хомуту свободно перемещаться по болгарке. Затем привариваем хомут к кругу (согласно разметке), оставив свободной 1/3 окружности возле губок.
На кожух траворезки привариваем отрезок трубы 5, внутри электросваркой вырезаем отверстие, зачищаем края болгаркой.
Нож изготавливаем из полотна пилы, затачиваем, прожигаем отверстие сваркой (сверлить не рекомендуем, испортите много сверл) и расширяем наждачными насадками (рис. 2). Устанавливаем его режущими кромками кверху.
Готовый кожух с ножом одеваем на вал электродвигателя.

Чертежи:

Делаем корморезку

Полноценную корморезку можно соорудить, используя в качестве основы два других бытовых устройства: стиральную машину (любую полуавтоматическую конструкцию, наподобие «ОКА» либо схожей) и устройство для приготовления молотого кофе (кофемолку).

Благодаря размерам ёмкости барабана стиральной машины туда можно помещать большое количество продуктов, которые будут нарезаться. Соответственно, вместо активатора будут выступать ножи, с помощью которых и будет осуществляться нарезка. Вставка в виде решётки позволит обеспечить хорошую герметичность и исключит возможность выпадения кусков перемалываемых продуктов из бака – их путь будет лежать через воронку прямо в подставленную снизу ёмкость – ведро, тазик и т.д.

Преимущества измельчителей кормов, сделанных своими руками

Основными преимуществами самодельных кормоизмельчителей являются:

Дешевизна и относительная легкость изготовления. Сделанный своими руками кормоизмельчитель обойдется в 3-5 раз дешевле заводского аналога, позволяя сэкономить при этом от 4 000 до 7 000 рублей.
Высокая производительность. Такие агрегаты могут измельчать до 100-150 кг сырья за час.
Простота ремонта и усовершенствования. Самодельный кормоизмельчитель можно очень просто улучшить.
Качественное измельчение закладываемого корма. Высокая скорость вращения острых ножей позволяет агрегатам достаточно качественно и однородно измельчать все закладываемое в них сырье.

Основным же недостатком таких агрегатов является их шумность – вращающиеся со скоростью не менее тысячи оборотов в минуту ножи, измельчая корм, издают очень громкий шум.

Кормоизмельчитель из болгарки

Электрическая самодельная овощерезка изготавливается с использованием двигателя от болгарки. Наиболее простой вариант – дисковая корморезка с вертикальной подачей сырья.

Мощности машины достаточно для шинковки:

Свеклы,
Турнепса,
Картофеля,
Моркови,
Батата,
Репы,
Брюквы,
Тыквы,
Кабачков и патиссонов,
Сельдерея,
Редьки,
Редиса.

Собирать измельчитель из болгарки начинают со сварки рамы из металла, толщиной не менее 5 мм.

Раму делают на ножках: минимальное расстояние от земли до мотора – 20 см. В качестве режущего элемента используется диск из прочной стали, который оснащается четырьмя ножами с зазубренными лезвиями. Ножи проще изготовить из старых ручных пил: для этого из полотна вырезают по две пластины, шириной около 50 мм. Диск устанавливается в рабочую камеру так, чтобы между краем ножа и стенкой остался зазор в 1 см. Рабочей камерой может служить большое ведро, каркас от старой стиральной машины или пылесоса, металлическая бочка. Еще один вариант – сварить камеру нужной формы из стальных листов.

Крепится режущий диск переходниками, а сразу над ним монтируется приемный бункер. Делают его из обычного ведра с выбитым днищем. В нижней части камеры прорезают выгрузное отверстие, под которым устанавливают короб для измельченных овощей. Двигатель используют от болгарки: его крепят к режущему узлу при помощи нескольких муфт, и соединяют с валом при помощи приводного ремня.

Способы самостоятельного изготовления садового инструмента

Чтобы сделать дробилку, за основу берут разные схемы. Если правильно спроектировать агрегат, можно получить измельчитель универсального действия (три в одном: переработка травы, соломы, веток разных размеров). Возможные варианты:

из триммера (траворезки);
из пылесоса и др.

Из болгарки

Измельчитель древесины своими руками легче и быстрее сделать из угловой шлифовальной машинки (УШМ или болгарка). Для переработки отходов среднего объема достаточно инструмента мощностью до 3 кВт. Материалы, необходимые для изготовления измельчителя:

уголки из стали (для каркаса);
емкость для готового сырья, еще одна будет использоваться в качестве бункера;
ножи (подойдет лезвие от любого режущего инструмента);
листовой металл (толщиной 1,5 мм, работать с более прочным материалом самому будет сложнее);
стандартный крепеж: болты, гайки, шайбы.

Инструменты:

сварочный аппарат;
электродрель;
отвертка, гаечные ключи;
ножницы по металлу.

Чтобы изготовить свой измельчитель, а затем перерабатывать органические отходы разных видов, необходимо взять за основу инструкцию:

Из уголков сваривают каркас (станину).
Крепят полку (из листа металла).
Каркас используется в качестве основы для болгарки, ее фиксируют хомутами (валом кверху).
На валу мотора устанавливают втулку для дальнейшего крепления ножей.
В металлической емкости делают 2 крупных отверстия диаметром 10 см: сбоку – для выхода готового сырья, снизу – для подведения рабочего инструмента УШМ.
Заводят втулку в емкость через отверстие в днище емкости, фиксируют ножи.
Металлическая тара (она же бункер для загрузки материалов) дополнительно крепится болтами.

Дробилка из болгарки

Из старой стиральной машинки

Измельчитель травы для кур своими руками можно собрать, используя модель стиральной машинки, которая давно не выпускается, но все еще может храниться в гаражах многих людей – «Малютка». Набор инструментов одинаковый в каждом подобном случае. Этапы изготовления самодельного шредера:

Корпус уже готов, нужно сделать боковое отверстие для выхода мусора.
Для работы используется двигатель от этой же модели стиральной машины, с ним соединяются ножи, которые находятся со стороны бака – на дне.
Снаружи вокруг бокового отверстия делают желоб из листовой жести, это позволит предупредить разброс сечки в разные стороны.
Сверху корпус закрывается крышкой (идет в комплекте к машинке), при этом нет необходимости устанавливать измельчитель на каркасе.

Самодельная корморезка

Из циркулярной пилы

Подготавливают электродвигатель мощностью не более 2 кВт, также для агрегата понадобятся пилы – до 15 шт. (200 мм в диаметре), другие материалы:

готовая ось – для крепления на ней циркулярной пилы;
резиновые прокладки для разделения режущих кромок – не позволят ножам тереть друг друга;
ременная передача со шкивами;
металлические листы для 2 рабочих емкостей.

Если выбирается способ, как сделать измельчитель для травы своими руками, в числе прочих вариантов рассматривают инструкцию:

На валу фиксируют режущие кромки – рекомендованное расстояние между ними – до 10 мм, большие зазоры не оставляют

Рабочий вал будет располагаться на площадке из бетона, причем важно, чтобы этот элемент конструкции был установлен параллельно оси двигателя. Создается бункер, ножи должны находиться внутри этой конструкции

Устройство из дисковой пилы

Из дрели

Принцип создания разных видов дробилок, позволяющих измельчать отработанные материалы, едины. Для работы понадобятся материалы:

металлический стержень;
пластина с заостренными краями;
гайка;
ведро.

Инструкция применения импровизированного измельчителя:

В головку дрели устанавливают металлический стержень.
На него насаживают пластину (режущая кромка).
Сверху предусматривается гайка, не позволяющая ножу слетать.
Насадку на дрели опускают в ведро с подготовленными отходами, включают на переработку.

Это один из лучших вариантов, что обусловлено отсутствием необходимости в использовании маховика, ременной передачи, каркаса.

Конструкция на основе углошлифовальной машины

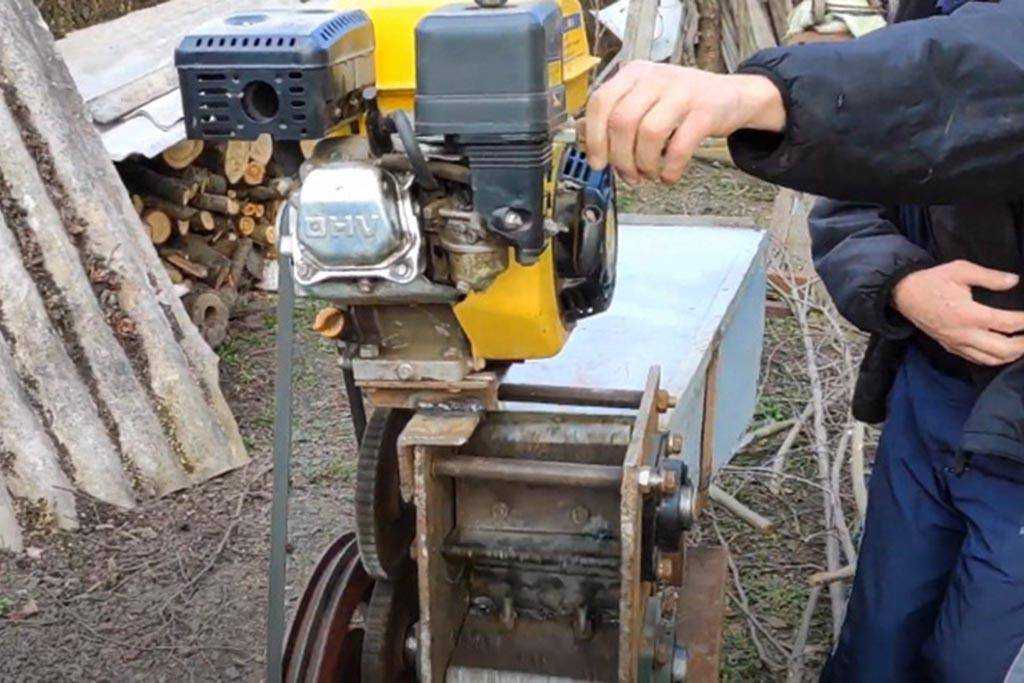

С бензиновым двигателем от мотоблока

Используют вариант кожуха из любого приведенного выше варианта. Особенности конструкции измельчителя на основе бензинового двигателя от мотоблока:

предусматривают возможность подключения мотора к валу измельчителя;
в конструкцию входит редуктор;
обустраивают надежную площадку – из материалов высокой плотности, прочности;
на моторе предусматривают «уши», понадобятся также стандартный крепеж для его крепления.

Двигатель работает на бензине

Как сделать измельчитель травы своими руками из стиральной машины

Скошенная свежая трава, листья от капусты или свеклы – отличный корм для домашних животных. Но если хозяйство большое, то вручную порубать для скота несколько десятков килограммов зелени вручную – дело, требующее серьезных усилий, особенно, если делать это каждый день. В этом случае можно изготовить кормоизмельчитель своими руками – сделать это не так и сложно, если в хозяйстве есть все необходимое, а имеющиеся навыки это позволяют сделать.

Проще всего делается измельчитель травы своими руками из стиральной машины, работающий по принципу кухонного комбайна.

Корпус старой стиральной машинки – идеальная емкость для измельчителя и не требует больших доработок. Единственное, что придется сделать – это прикрепить внутри корпуса пластину, предотвращающую размазывание измельченной травы.
Если корпуса нет, можно его изготовить из бочки или другой цилиндрической емкости. В этом случае это будет измельчитель травы из двигателя от стиральной машины. П о своим характеристикам он не будет ничем отличаться, только слегка сложнее в изготовлении.
Главное в самодельном измельчителе травы и веток из стиральной машины – это ножи. Рекомендуется установить 4-6 лопастей и прочной режущей кромкой, особенно, если будут измельчаться ветки. Принцип действия такой же, как у зернодробилки.

Соломорезка своими руками из стиральной машинки делается точно таким же способом, главное, чтобы ножи имели острую кромку – можно сделать их из старых ножовочных полотен. Затачивать до бритвенной остроты их не нужно – обороты сделают свое дело и запросто перебьют или перережут солому, траву и ветви.

Измельчитель корнеплодов из болгарки

Установить приемник сырья, который можно сделать из листового металла.
В центральной части корпуса вырезается отверстие, соответствующее валу редуктора болгарки.
Изготовить нож, используя нержавеющую сталь, заточить его.
Установить его внутри корпуса, присоединить вал болгарки.

Корморезка из стиральной машинки

Если предыдущие варианты изготовления самодельных приборов для измельчения кормов домашним животным и птице можно было сделать без чертежей, то траворезка, корморезка, сделанная из стиральной машины, обойтись без них не может. Примером того, каким может быть чертеж, станет следующее изображение:

Траворезка, корморезка своими руками, сделанная из стиральной машины, предусматривает использование двигателя и бака. Начальный этап работы заключается в проделывании в задней стенке бака от стираной машины проема, в который без труда можно поместить вал двигателя. Крепежные болты предусматривают наличие 4 отверстий, которые и потребуется сделать по краям. Далее необходимо определиться с местом для проделывания отверстия, через которое измельченное сырье будет поступать в приемный бункер.

Измельчающий прибор следует прикрепить болтами к валу электродвигателя. Данный прибор будет работать с большей производительностью, если его предусмотрительно снабдить двумя ножами. Один из ножей рекомендуется установить в нижней части конструкции. Его работа заключается в поднятии помещенного сырья, а также продвижению уже измельченного материала в бункер. Целью второго ножа является непосредственно измельчения корма, травы.

В качестве опоры необходимо использовать конструкцию из метала, напоминающую табуретку. К ней с помощью болтов и потребуется прикрепить готовую конструкцию. Для экономного измельчения сырья траворезка может быть снабжена крышкой, предотвращающей пустое израсходование сырья. Но, в ней должно быть отверстие, через которое сырье будет поступать для переработки.

Измельчение помещенного в такую самодельную конструкцию сырья зависит исключительно от того, сколько времени проводилась его обработка. Для удобства в работе, отверстие, через которое измельченное сырье выходит из бункера, можно закрыть заслонкой, что позволит контролировать степень его измельчения.

Вариант изготовления самодельного прибора для измельчения кормов, травы, корнеплодов из стиральной машины можно назвать самым оптимальным. Ведь работая на протяжении часа, корморезка способна переработать до 100 килограмм корма. Высокая рабочая мощность позволяет сделать производительность высокой, несмотря на то, что изготовление прибора происходило в домашних условиях.

Обзавестись корморезкой непременно стоит, ведь с помощью ее можно в считанные минуты измельчить сырье и приготовить на его основе кормовые смеси, которые будут содержать все необходимые для роста скота, домашней птицы витамины и полезные вещества. При отсутствии желания тратиться на приобретение готовой модели измельчителя кормов, его можно сделать самостоятельно, при этом качество продукта на выходе не пострадает.

В качестве наглядного примера, можно использовать следующие видео, которые продемонстрируют принцип работы популярных моделей измельчителей кормов, собранный в домашних условиях. Однако, в случае, если Вы решите приобрести готовое оборудование, то с модельным рядом надежных корморезок вы можете ознакомиться здесь.
