Портал для печи в баню из кирпича: размер и кладка своими руками

Выбор материала: типы и размеры печного кирпича

Первым делом необходимо закупить главный строительный материал – кирпич. Если ваш бюджет ограничен, можете выбирать обычный керамический кирпич. Размеры у него стандартные – 25 х 12 х 65 мм. Но тут нужно учитывать один нюанс: чтобы материал без негативных последствий выдерживал сложные условия эксплуатации, обусловленные высокими температурами и влажностью, вам нужно будет обработать его специальными защитными составами. Отличный вариант – термостойкий лак для печи из кирпича.

Кирпич для печи

Более подходящее сырье для бани – огнеупорные шамотные кирпичи желто-соломенного цвета. Их изготавливают при высоких температурах посредством прессования и обжига, поэтому они максимально надежны. Как правило, изделия продают в трех размерных вариациях:

стандартные – 230 х 125 х 65 мм;
зауженные – 230 х 114 х 65 мм;
зауженные с уменьшенной толщиной – 230 х 114 х 40 мм.

Кирпичи обязательно должны быть без пустот, то есть полнотелые.

Расчет и размеры

Перед началом отделочных работ нужно разметить расположение портала, придумать какой формы он будет, где будут закреплены отдельные элементы. Чтобы высчитать количество кирпича, нужно знать размер портала для печи в баню. Порядок вычисления:

Высчитать площадь кладки.
К получившемуся значению прибавить 2 ряда кирпичей, которые будут основанием.
Разделить общую площадь кладки на площадь сторон одного кирпича.
Прибавить 10% от получившегося значения к рассчитанной площади.

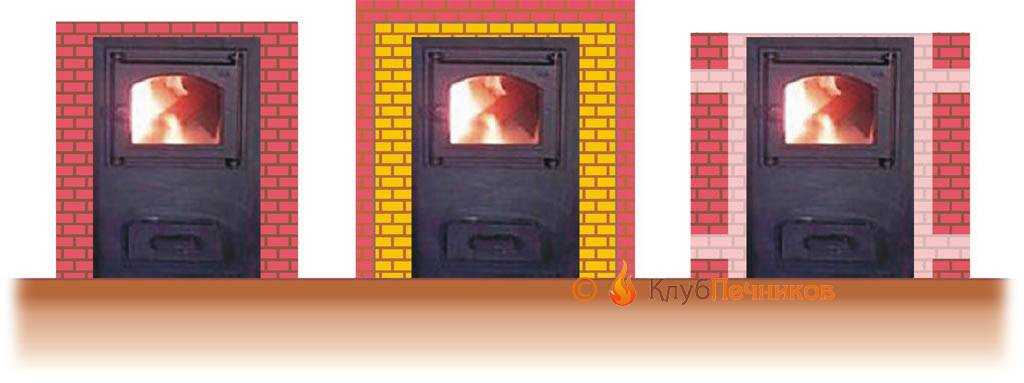

Зависимо от размера печи, пожеланий хозяина, порталы могут быть вертикальными или горизонтальными.

Вертикальный портал

Нужно ли облицовывать банную печь

Ответ неоднозначный и напрямую зависит от материала, из которого изготовлена конструкция.

Кирпичную

Облицовка кирпичной печи не обязательна. Основное сырье для кладки ‒ огнеупорный кирпич. Раствор ‒ смесь шамотной глины, песка и воды. При правильном соблюдении пропорций и техники выкладки изделие получается прочным и долговечным. Такая печь отлично удерживает тепло – риск получения ожога при соприкосновении с поверхностью минимален, обладает повышенной огнеустойчивостью в сравнении с металлической.

Облицовка плиткой, камнем, изразцами применяется с целью декорирования изделия.

Металлическую

При выборе готовой печи из металла важно учесть ряд требований:

Компактность, чтобы не занимала много места в помещении.
Мощность оборудования должна соответствовать размерам помещения. При покупке сильно мощного печи будет сложно поддерживать нужную температуру.
Всегда необходимо помнить про соблюдение СНиП, правил пожарной безопасности.

Причины, по которым рекомендуется выполнять облицовку кирпичом, следующие:

Железная печь быстро нагревается, но также быстро и остывает.
Горячее железо через излучение негативно действует на здоровье присутствующих.
При чрезмерном нагреве металл теряет рабочие свойства. Потребуется изоляция изделия.
Высокий риск получение ожога при контакте с горячим металлом.
Воздух в парной получается пересушенным.

Плюсы кирпичной кладки вокруг печи:

Воздух приобретает нужную влажность. В парной становится приятно дышать.
Печь выглядит красиво и аккуратно.
Теплый воздух распределяется по комнате равномерно.
Оборудование дольше удерживает и сохраняет тепло внутри помещения.
Повышается уровень пожарной безопасности. Риск ожога минимален.

Материалы для оформления портала

Мрамор не боится резких перепадов температур, поэтому служит дольше

Материалы, прилегающие к печи, должны быть негорючими. Для печного портала в бане выбираются несгораемые материалы, либо горючие отделяются теплоотражающими экранами. Применяются следующие:

кирпич;
металл;
камень;
стекло;
плитка;
дерево;
гипсокартон.

Кроме кирпича и металла, популярностью пользуются ворота с использованием кладки из натурального или искусственного камня. Декоративный камень делает простую печь похожей на изысканный камин. Применяются несколько видов камня из твердых пород:

элементы подальше от дверцы можно выложить из осадочных материалов — сланца, мрамора, ракушечника или пеноблоков;
отлично смотрятся варианты облицовки с речной галькой, утапливаемые в раствор.

При отделке деревянных бань используются древесные порталы, из влагостойкой фанеры, паркетной доски, плит ДСП. Дерево украшают резьбой, орнаментом. Древесные материалы крепятся на металлическую основу, что дает дополнительную жесткость конструкции. Со временем дерево темнеет и коробится. Чтобы избежать этого, используется материал из плотных пород, либо хорошо просушенное сырье. Иногда монтируют вставки из кирпича, камня, бетона, используют теплоотражающие экраны.

Применение клееной древесины уменьшит деформации. Потемнение материала предотвращается лаковым покрытием в 2—3 слоя.

Деревянные доски, фанеру и гипсокартон крепят к каркасу на саморезы. Каркас изготавливается из металла или реек. Саморезы маскируются. Из этих материалов легко собрать фигурный портал.

Использование керамической плитки зависит от видения и вкуса владельца. Главное достоинство — легкая очистка поверхности, стойкость к загрязнениям сажей.

Расценки на строительные работы

При кладке перегородок:

Вид работ	Ед. измерения	Стоимость (руб.)
Москва и область	Краснодар	Волгоград
Кладка в ¼ кирпича	кв. м	550-700
Кладка в ½ кирпича	кв. м	480-750	660	500
Кладка в 1 кирпич	кв. м	700-950	800-1020	1000

На демонтаж кирпичных стен внутри помещения:

Вид работ	Ед. измерения	Стоимость (руб.)
Москва и область	Краснодар	Волгоград
Демонтаж в ¼ кирпича	кв. м		от 160
Демонтаж в ½ кирпича	кв. м	300-500	от 300	250
Демонтаж в 1 кирпич	кв. м	390-600	от 500	500

На утепление кирпичных стен в квартире изнутри:

Вид работ	Ед. измерения	Стоимость (руб.)
Екатеринбург	Краснодар	Волгоград
Утепление стен внутри помещения	кв. м	от 155	от 200	от 200

Особенности обкладки печки, установленной на деревянном полу

Если такой возможности нет, то требуется оценить несущую способность пола. Лаги (балки) должны располагаться на расстоянии 0,6 м. Длина – не более 3,5 метра. Это если уложены брусы (бревна) с сечением 200 мм. Доски толщиной менее 50 мм не имеют достаточной прочности на прогиб, поэтому они должны быть толще и иметь длину меньше 2 м.

При выполнении работ без демонтажа деревянного пола и устройства фундамента нужно придерживаться следующих рекомендаций:

Зазор от деревянных стен помещения (парной) и обложенной печки не менее 10-15 см обеспечит пожарную безопасность.
Зазор до стенок печи 90-120 мм избавит от риска возникновения пожара ввиду скорого выхода из строя топки.

Особенности изготовления печи для бани с баком для воды

Используемая для мытья вода в русской бане подогревается на печи. Приступая к самостоятельному изготовлению изделия, следует определиться с его конструктивными особенностями. Печь для бани бывает со встроенным и навесным баком для воды. Каждый вид имеет свои преимущества и недостатки. Предлагаем познакомиться с особенностями подобных изделий более подробно.

Бак необходим для нагрева воды

Печка в баню с навесным баком для воды

Навесной бак – герметичная ёмкость с крышкой. Последняя может быть откидной либо съёмной. Для набора воды предусматривается специальный кран. Крепится навесной бак для воды на печку в баню сбоку либо на заднюю стенку. В качестве крепёжных элементов могут использоваться крючки из нержавеющей стали. Однако чаще всего их просто приваривают.

Печка с навесным баком

Печь со встроенным баком для воды

Железная печь для бани может иметь встроенный бак, внутри которого находится горячая труба, обеспечивающая нагрев воды. Предпочтение подобным конструкциям отдаётся по нескольким причинам:

для нагрева воды используется тепло, ранее выходившее за пределы строения;
требуется меньше времени на нагрев воды до желаемой температуры;
трубы дымохода служат намного дольше.

К недостаткам стоит отнести сложность монтажных работ и контроля уровня воды.

Печка со встроенным баком

Утепление

Утепление бани проводится в несколько этапов:

Наружные стены. Утеплитель прокладывается внутри облегченной кладки.
Для него можно использовать листы пенополистирола, которые вырезают по нужной форме и заполняют ими пространство внутри облегченной кладки по ходу постройки внутренних стен.

Хороша для этих целей также минеральная вата. Наружные конструкции необходимо утеплять, чтобы при прогреве бани не нужно было тратиться на отопление всего здания целиком. Задача банной печи – прогрев воздуха внутри помещения.
Внутренние стены. Здесь необходимо сделать качественную отделку, чтобы тепло не уходило в стены. Для этого черновая кладка гидроизолируется обмазочными материалами (например, битумной мастикой). Следом накладывается слой штукатурки, на него крепится обрешетка, внутри получившихся ячеек размещают стеклоткань.
Укладывается слой теплоизоляции (пенополистирол, эковата, базальтовая вата). Дальше стена покрывается пароизоляцией (например, фольга), поверх которой кладется отделка. Специалисты рекомендуют применять вагонку, которая быстро прогревается и станет препятствием для передачи тепла кирпичу.
Около печи стену утепляют более плотным слоем теплоизоляционного материала, по тому же принципу, что и внутренние поверхности бани. Обязательно используется фольга как пароизоляция, так как парная – самая мокрая часть бани и подвергается самым резким перепадам температур.

В парной обязательно должна присутствовать качественная вентиляция, чтобы комната при нагреве не превратилась в подобие термоса без доступа воздуха.

Обустройство фундаментного основания

Кладка печей из кирпича начинается с обустройства фундамента, который является основой для любой отопительной конструкции, обеспечивая ее прочность, надежность и долговечность.

Согласно готовому проекту бани выполняется разметка в месте возведения и вырывается котлован глубиной до 65 см. По ширине он должен превышать размеры печи на 10 см.

На днище котлована выкладывается песочный слой толщиной в 18 см и смачивается водой, далее засыпается щебнем, камнями и кирпичным боем. Все слои тщательно смачиваются и трамбуются. Подушка выдерживается некоторое время для усадки.

После полной усадки песочного слоя устанавливается съемная опалубка, усиленная армопоясом из тонкой арматуры.

Опалубка заливается бетонной смесью до граничного уровня, который на 17 см ниже поверхности почвы. Смесь готовится в пропорциях – 1 : 3 (на часть цемента три части песка) с добавлением нужного количества воды.

После полного застывания бетона опалубка снимается, а имеющиеся пустоты заполняются мелким гравием.

В качестве гидроизоляционного слоя для фундамента используется сложенный рубероид. Материал укладывается на бетонный слой основания строго по размеру площадки.

Стальной футляр

Сталь тоже является огнестойким материалом. В необработанном виде ее оставлять нельзя, так как в бане она мгновенно заржавеет. При отделке пространства вокруг печи сталью, нужно иметь в виду, что в отличие от кирпича, изразцов и камня, сталь вообще не изолирует тепла.

Защитный портал вокруг печи только из стали будет совершенно бессмысленным, так как он не сможет выполнять своей основной задачи — защищать деревянные стены от перегрева. Чтобы эта функция исполнялась, необходимо обеспечить хороший теплоизолирующий слой из другого материала, а потом закрыть его лицевым стальным листом.

Для отделки портала вокруг печи сталью удобно использовать готовые элементы заводского изготовления. Такие аксессуары изготавливаются для каминов. Без изменений они подойдут и для бани.

Этот теплоизолирующий разделительный слой создается из минерита. Можно использовать и другие огнезащитные утеплители. Простая минеральная вата не подходит, так как после однократного намокания она садится в объеме, и этот дефект уже ничем не исправляется.

Утеплитель у печи не должен намокать. Нужно позаботиться о его гидроизоляции. Причем эта гидроизоляция должна быть только со стороны холодной стены, но никак не со стороны печи.

Сталь обладает металлическим блеском. Этот эффект можно использовать для того, чтобы во много раз повысить эффективность портала.

Если его сделать из не покрытой полированной нержавеющей стали, то он будет работать как инфракрасный отражатель.

Подобный элемент можно очень часто видеть в электрических каминах, отопительных печах и в любых других нагревательных приборах.

Основная сложность данного решения — необходимость использования только нержавеющей стали. В сравнении с обычной сталью, она стоит дороже в 10 раз, но общая толщина листов для отражающего экрана может быть небольшой.

Нержавеющая сталь прекрасно выдерживает любую влажность. Она может быть размещена даже в таких помещениях, как парилка в бане; отделка вокруг печки будет компактной и с современным дизайном. В парной все элементы интерьера обычно делаются только из древа. Нержавеющая сталь будет уместна рядом с металлической печью-каменкой.

Отделка печи в бане – выбор материала для декоративной облицовки

Построенная по всем правилам русская баня всегда является предметом гордости для ее владельца. После посещения парилки и здоровье улучшается, и проблемы отходят на второй план – это место, где можно замечательно отдохнуть

«Сердцем» банной постройки считается печка, облицовка которой имеет немаловажное значение

Печь в бане

Основным помещением в банном строении является парилка, где во время принятия процедур должна быть высокая температура. Не менее важен и пар. Чтобы парная функционировала в нужном режиме, добиться необходимых параметров поможет печь – главный элемент всей бани.

При строительстве или покупке нагревательного агрегата необходимо обращать внимание на соответствие его функционала ряду требований:

быстрый прогрев комнаты;
устойчивость печной конструкции к высоким температурам;
наличие возможности работать в течение длительного периода;
красивый внешний вид.

Немаловажное значение для полноценного функционирования печи в дальнейшем имеет качество материалов, используемых для ее изготовления

Облицовка банных печей

Нагревательный агрегат, установленный в банной постройке, должен не только обеспечивать нужный температурный режим, но и иметь красивый вид. Одним из наилучших решений в этом случае заслуженно считается облицовка печки в бане.

При отделке печной конструкции чаще всего используют:

У каждого из вышеперечисленных материалов имеются свои качественные характеристики.

Использование плитки для отделки печей

Плитка относится к популярному виду материалов, которыми выполняется отделка печи в бане, по причине доступной цены и простоте укладки.

При облицовке печной конструкции применять можно следующие ее разновидности:

Плитка клинкерная. Для ее производства используют глину, добавляя в нее энергетические плавители, шамот и разнообразные красители.
Плитка «Майолика». Данные керамические изделия изготавливают из обожженной глины и покрывают глазурью. Готовая продукция обладает ярким и насыщенным цветом, что хорошо видно на фото. На такую плитку при желании наносят орнаменты и рисунки.
Плитка «Терракота». По компонентам, применяемым в процессе производства, у нее много общего с «Майоликой». Но подобная облицовка для банной печи не покрыта глазурью. Основное достоинство «Терракота» – высокая прочность. Изделие выпускается округлой формы.
Плитка мраморная. Печь с такой отделкой выглядит презентабельно, создавая в помещении обстановку уюта и комфорта. Эти мраморные изделия характеризуется прочностью и долговечностью. У данного вида плитки нет недостатков.

Отделка печи кирпичом

Такой вариант оформления нагревательного агрегата является не только экономным, но и простым в реализации.

Отделка печи в бане кирпичом имеет преимущества, среди которых:

быстрый нагрев до нужной температуры и сохранение его длительное время;
печная конструкция не разрушается под действием пара и воздействием влаги.

Камень в оформлении банных печей

Когда выполняется отделка печи в бане декоративным камнем (искусственным или натуральным), интерьер помещения приобретает благородный и эстетичный вид. Если в банной постройке нагревательный агрегат облицован таким материалом, она относится к строениям экстра-класса.

Применение стального футляра

При использовании данного вида отделки на поверхность печи помещают металлический каркас и закрывают его стальными щитами. Благодаря стальному футляру обеспечивается сохранение тепла и одновременно оптимальный уровень прогрева помещения. Но у данного вида облицовки имеется значительный недостаток – при нагреве печи материал также начинает раскаляться и прикосновение человека к нему чревато получением серьезных ожогов.

Оштукатуривание стенок печной конструкции

Если выбирается наиболее недорогой и простой вариант, чем отделать печь в бане, то использование штукатурки станет оптимальным решением.

Работу выполняют в два этапа:

Стенки печки штукатурят для удаления пыли и грязи.
Второй раз штукатурку применяют с целью выравнивания поверхностей, нивелирования сколов и вмятин.

После завершения работы печную конструкцию желательно побелить известью.

Изразцы для облицовки

Старинным способом облицовки является укладка изразцов. Такая отделка портала банной печи и ее поверхностей придает конструкции необычный и довольно оригинальный внешний вид. В результате облицовки изразцами печка в помещении становится отдельным элементом интерьера.

Выполнить данную надежную и прочную отделку может исключительно мастер. В итоге печная конструкция обладает более высокой степенью теплоотдачи по сравнению с применением других отделочных материалов.

1 Базальтовый утеплитель

Наиболее подходящий изолятор для стен Страна: Россия Средняя цена: 175 руб. (1 кв. м) Рейтинг (2019): 4.9

Одним из главных преимуществ базальтового утеплителя перед другими теплоизоляторами специалисты считают безопасность. Материал, изготовленный на основе горных пород, не горит, не боится влаги, не выделяет вредных химических соединений при высокой температуре. А учитывая хорошие тепло- и звукоизоляционные свойства, простой монтаж и долгий срок службы (30 лет), материал оптимально подходит для утепления стен изнутри бани. Ни перепад температур, ни сильные колебания влажности не способны деформировать или разрушить горную породу. Еще один существенный плюс есть у базальта, этим утеплителем абсолютно не интересуются грызуны и насекомые.

Кроме стен специалисты применяют базальтовый утеплитель для утепления пола, кровли. Однако высокая цена не всегда позволяет использовать изолятор в качестве универсального материала. Недостатком базальта может стать и большой вес.

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

А точно ли стоит обкладывать печь кирпичом

Ответ на этот вопрос очень прост. В первую очередь, обкладка кирпичом печей проводится для того, что ее основание долгое время не остывало, и топка не перегревалась в процессе работы

Важно, чтобы выбранный материал был хорошо обожжён, поэтому кирпич-сырец для таких целей не подойдет. Для подобной работы также не допускается использовать силикатный, пустотелый и щелевой кирпич. Если провести облицовку кирпичом банной печи, то пользователь получает определенные преимущества перед использованием металлических агрегатов:

Если провести облицовку кирпичом банной печи, то пользователь получает определенные преимущества перед использованием металлических агрегатов:

Так как кирпич прогревается постепенно, то и нагрев помещения проводится равномерно и по не многу. Такое сооружение будет приятно наполнять помещение теплом и не даст резкого жара.
Основание кирпича очень долгое время держит тепло, поэтому не требуется постоянной топки.
Использование печей, обложенных кирпичом, намного безопаснее металлических, ведь нет поверхностей с максимальными температурами. Также снижается риск возгорания от накала поверхностей из металла.
Уложенные камни в бане будут греться сильнее благодаря конструкции, оформленной кирпичом.

Все эти положительные моменты обеспечат приятный микроклимат в бане с нужной влажностью. Многие выполняют такие работы не только для удобства, но и достижения определенных дизайнерских решений. Если правильно подобрать материал, то помещение с кирпичной топкой преобразится, станет выглядеть стильно и уютно.

Вероятные сложности

Подгонка и обрезание – на практике данные операции отнимают слишком много времени. Поэтому проще рассчитать такую длину и высоту «парадного входа», чтобы использовать только целые бруски, доски и другие штучные изделия.

Наличие дверцы у топки – она может затруднить доступ. Если она съемная, лучше демонтировать ее, спокойно провести все работы, а после снова установить.

Отклонения по вертикали и горизонтали – возникают не только из-за отсутствия опыта, но и из-за неровных полов или стен. Так что обязательно нужно проводить постоянные проверки уровнем – он поможет избежать ошибок.

Схемы обкладки печей кирпичом

С точки зрения теплотехники обложить металлическую печь кирпичом возможно 3-мя способами. Сплошная облицовка печным или красным рабочим кирпичом (слева на рис. ниже) применяется, как уже сказано, если от печки требуется только зрелище пляшущих за стеклом топки языков пламени или печь используется преимущественно как водогрейный котел. В первом случае облицовку делают толстую, не менее чем в кирпич. Действие ее таково:

Печь перегревается.
Нагретые до повышенной температуры отходящие газы создают в дымоходе сильную тягу.
Избыточное тепло вылетает в трубу.
Спустя 10-20 мин после начала топки режим печи стабилизируется таким образом, что внешняя поверхность облицовки остается чуть теплой.
По окончании топки вьюшку не закрывают, или ее вовсе нет. Накопленное во внутренних слоях облицовки тепло идет обратно в печь и летит в трубу.

Если печь переоборудована в водогрейку, облицовку, наоборот, делают не толще чем в полкирпича. Режим печи стабилизируется на меньшей температуре отходящих газов, оптимальный для максимальной теплоотдачи в теплообменный водяной регистр (ок. 400 градусов между его коленами). В этом случае правильно будет сначала обложить печь в четверть кирпича, а если печка слишком уж кушает и воду греет слабовато, добавить еще четвертушку. Разумеется, если регистр к печке подобран правильно.

Схемы обкладки/облицовки печей кирпичом

Для увеличения продолжительности теплоотдачи без резкого снижения КПД печи применяется кирпичная облицовка по внутренней футеровке шамотным кирпичом, в центре на рис. Это скорее всего понадобится для дачной печки или дополнительной домовой в мезсезонье, когда и на осеннем ходу основной кирпичной печи она оказывается слишком прожорливой. Длительность горения топлива на минимальной подаче воздуха в печах-калориферах пламенного горения не превышает 5-6 час; человеку, чтобы выспаться, нужно 7-8 час. Печи и котлы длительного горения тлеют по 10-12-24 и более час, гасить их недогоревшими, если с дачи пора уезжать, нельзя. Тут облицовка по шамотной футеровке и добавит к времени теплоотдачи недостающие 1-1,5 час.

Отношение теплопроводности шамота к его теплоемкости существенно выше, чем у керамического кирпича, а самое значение теплоемкости шамота меньше, чем у обожженной глины. Это дает возможность добиться заметного увеличения времени теплоотдачи стальной печи в шамоте и кирпиче без существенного уменьшения ее КПД. Для этого достаточно шамотную футеровку делать прим. вдвое толще кирпичной облицовки, а толщину шамотного слоя брать ок. 1 кирпича на 12-17 кВт тепловой мощности печи.

Выбор кирпича и связующего

Кирпичный экран каменки несёт не только защитную, но и декоративную функцию

Поэтому брать на кладку всё, что попадётся под руку, явно не стоит — лучше уделить внимание подбору материалов, даже если это сопряжено с дополнительными затратами

Кирпич, к примеру, обязательно должен быть полнотелым — экран должен хорошо и быстро накапливать тепло. Правда, от футеровочного шамота марок ПБ или ША всё же лучше отказаться: от их огнеупорных свойств толку мало, да и вид не особо притязательный. Ну а поскольку плотность кирпича должна быть умеренно высокой, чтобы кладка успевала прогреваться, то оптимальным вариантом можно назвать красный глиняный печной кирпич марки М-200.

Связующим в обкладке экрана выступает смесь шамотного мертеля марки МШ-18 и ЦПС. Мертель мешается с речным песком в равных частях и замачивается в течение 2–3 суток. Цемент марки 400 выступает ускорителем схватывания, его добавляют непосредственно перед кладкой в количестве 1/4 от объёма сухой смеси мертеля и песка. Чтобы придать кладке более изысканный вид, раствор можно тонировать мелом, суриком, охрой или сажей.
