Антенный телевизионный кабель для тв

Типичные ошибки при подключении

Не все знают, что фольга в кабеле некоторыми производителями изнутри покрывается полиэтиленом, который невозможно зачистить даже при помощи скальпеля. Пластик, даже при самой качественной зачистке кабеля, будет препятствовать созданию качественного контакта со штекером. Во избежание искажения сигнала рекомендуется часть отвернутой фольги завернуть в обратную сторону, чтобы токопроводящая сторона оказалась снаружи.
Типичной ошибкой является попадание тончайших проводков оплетки на главную жилу кабеля при его обжатии. Это может привести к ухудшению качества или периодическому пропаданию сигнала. Часто встречающейся ошибкой при монтаже и прокладке кабеля является его размещение в одном плинтусе с электропроводкой. Так делать нельзя, в противном случае создаваемые помехи могут значительно испортить настроение при просмотре телепередач.

Аксессуары и распределительное оборудование

Соединение между собой ТВ кабелей, и подсоединение их к приемникам, производится с помощью разных приспособлений, которые представлены в таблице:

Приспособление	Назначение
Усилитель с адаптером	Такое устройство используется для усиления сигнала, идущего от общей телевизионной антенны к конкретному телевизору. К ТВ кабелю усилитель подсоединяется штекерными разъемами с резьбой.
Разветвитель ТВ кабеля	Поступающий в «слабую точку» телесигнал, от общей антенны к межэтажному щиту, установленному в подъезде через разветвитель ТВ кабеля, идет в разные помещения квартиры к телевизорам. Их основное назначение — разделение входного сигнала на требуемое количество возможных точек подключения телевизора. При этом точек может быть достаточно много, но пропорционально их числу, будет уменьшаться качество сигнала.
Сумматор телесигналов	По внешнему виду устройство напоминает разветвитель. Сумматор предназначен для суммирования телевизионных сигналов от антенн разной частоты в один общий телесигнал, который подается по единому кабелю к нужному телеприемнику.
ТВ розетка для F-разъема при подключении антенного штекера	Это конечное приспособление для подачи телесигнала к телевизору. Крепится розетка в специальной коробке, расположенной в стене, а ТВ кабель, который подходит к ней — присоединяется винтовым зажимом.
Штекер антенный	Эти приспособления служат для конечного подключения кабеля, с двух сторон оборудованного антенными штекерами, к телевизору и телевизионной розетке. Штекера к кабелю подсоединяются с помощью пайки, или навинчиванием штекера на кабель, создавая при этом достаточно надежное, хорошо экранированное соединение элементов.

После знакомства со всеми приспособлениями и выбрав нужный кабель, можно выполнять проводку его своими руками.

Наращивание TV кабеля при помощи F-разъемов

Этот вариант соединения провода предполагает посещение магазина, где нужно приобрести два F-штекера (на каждый из 2-х концов кабеля) и один переходник – F-гнездо. С собой рекомендуется взять кусочек TV-кабеля, поскольку комплектующие продаются под разные диаметры. Из инструментов понадобится обычный или строительный (сегментный) нож, кусачки.

Наращивание штекером не создаёт помех

Наращивание антенного кабеля начинается с подготовки его отрезков:

Выполните аккуратный надрез внешней оболочки. Для удобства работы длина надреза должна быть больше длины корпуса F-штекера. В будущем ее можно скорректировать, удалив лишнюю часть центральной жилы. Заверните оболочку в противоположном направлении и полностью удалите ее. Выверните медный экран и фольгу под ним в сторону оставшейся внешней оболочки. Для выполнения процедуры, их допускается слегка надрезать

На данном этапе обратите внимание на возможное наличие покрытия из тонкого слоя полиэтилена или лавсана на внутренней стороне фольги. Эти материалы сильно ухудшают передачу контакта на корпус F-штекера. Чтобы справиться с проблемой, вверните обратно половину завернутой фольги

Так сторона с плохой передачей тока окажется внутри. Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому. Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы. Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм

Чтобы справиться с проблемой, вверните обратно половину завернутой фольги. Так сторона с плохой передачей тока окажется внутри. Острым ножом надрежьте изоляцию центральной жилы. Постарайтесь не оставить на ней надсечек, поскольку они снижают прочность и могут привести к надлому. Возьмите F-штекер и накрутите на кабель. Он должен плотно сидеть, поскольку фиксация выполняется только за счет прижимной силы. Обрежьте лишнюю часть центральной жилы. Ее край должен выступать за корпус F-штекера на 3-5 мм.

Если диаметр кабеля меньше, внутреннего диаметра F-штекера, то перед отворотом экрана с фольгой, на внешнюю оболочку намотайте изоленту.

Образец соединения через переходник и f-штекеры

На этом подготовка двух концов кабеля завершена. Теперь возьмите F-гнездо и подключите к нему один и второй штекер. Фиксация обеспечивается накруткой подвижной головки F-разъема на резьбу переходника. В результате будет получено аккуратное и надежное соединение. На его месте также можно установить разветвитель, речь о котором пойдет далее.

https://youtube.com/watch?v=JjB4LgcFY0A

На что стоит обратить внимание при выборе цифрового кабеля?

Обратите внимание на критерии, которые определяют, какой кабель нужен для цифрового телевидения:

Сечение проводника. Чем больше сечение проводника, тем лучше передается сигнал на большие расстояния. Если расстояние до антенны больше 30 метров (если она расположена на крыше многоквартирного дома), то стоит брать кабель с сечением проводника 1 мм 2 . Для меньших расстояний подойдет сечение от 0,5 до 0,9 мм 2 .
Материал проводника. Для цифрового телевидения можно брать как медный проводник, так и омедненную сталь.
Величина затухания сигнала. Чем меньше данная величина, тем более качественный сигнал будет передаваться на телевизор. Величину затухания сигнала не всегда указывают в характеристиках товара (точнее очень редко), поэтому ее стоит уточнять у продавца. Отметим, что показатель указывается в дБ на каждые 100 м.
Коэффициент усиления сигнала. Этот параметр зависит от качества экрана, изготовленного в конкретном кабеле. Чем выше показатель, тем лучше будет передаваться сигнал. В среднем коэффициент усиления для большинства марок составляет 60 — 80 дБ, для более дорогих и качественных 90 дБ.
Волновое сопротивление. Волновое сопротивление коаксиального телевизионного кабеля должно составлять 75 Ом. Иногда продавцы советуют к приобретению кабели типа RG-58A или RG-58C. Однако для подключения цифрового телевидения они не подойдут, так как имеют волновое сопротивление 50 Ом и предназначены преимущественно для прокладки локальных компьютерных сетей.

Как правильно выбрать

В первую очередь необходимо сразу продумать, где будет проходить вся система. Если антенна находится за пределами дома, и провод будет проходить по улице, то необходимо выбрать такой, который устойчив к перепаду температур и влаге. Это зависит от плотности оплётки кабеля, его диаметра, специальных пропиток и углеродного слоя. Чем он толще, тем толще жила (а от этого зависит и показатель затухания сигнала) и тем он устойчивее к климатическим и механическим повреждениям. Если антенна находится на окне или балконе, то нет необходимости брать самый большой — вполне хватит кабеля с внешним диаметром 6–7 мм.

Провода для спутникового и кабельного телевидения отличаются. То есть, по устройству они полностью одинаковые — жила, изоляция, внешний проводник и оболочка. Только вот спутниковый сигнал вместе с питанием конвекторов проходит по жиле (чаще всего медной), а кабельный — по поверхности проводника. Поэтому провода с тонкой жилой (меньше 1 мм в диаметре) не способны пропускать спутниковый сигнал без помех.

Монтировать антенный провод рядом с силовым можно только в том случае, если их внешний диаметр 6–10 мм и усилена защита от помех. Загибать толстые электрокабели можно под углом не больше 90°.

Можно обобщить всё вышесказанное одним утверждением — чем толще телевизионный провод, тем лучше.

Плотная оплётка кабеля — показатель его долговечности. Она не должна легко «отдираться», её нельзя поцарапать, например, ногтем. Однако слишком жёсткая изоляция не даст возможности согнуть антенный провод.

Сегодня в качестве внешнего проводника используют фольгу или алюминиевую плёнку. Отсутствие этого обычно указывает на то, что перед вами товар не лучшего качества.

Хороший антенный провод обычно состоит из медной жилы. Нет никаких подтверждений тому, что именно этот материал подходит лучше, чем другие сплавы. Но, если есть выбор — лучше покупать антенный кабель с медной жилой.

Цвет оболочки, несмотря на бытующее в узких кругах мнение, не указывает ни на что. Цвет провода может быть любой — тот, который нравится. Особые расцветки производители используют для того чтобы отличить телевизионный от силового, если они монтируются рядом.

Узнать «состав» электрокабеля можно, попросив продавца сделать срез, поэтому лучше избегать запакованный товар, даже если на упаковке всё написано. Хороший вариант — медная жила с сечением от 1 мм, плотная изоляция, слой фольги и медной оплётки из олова и плотная оболочка.

Длина электрокабеля — дело сугубо индивидуальное. Перед покупкой необходимо рассчитать не минимальное расстояние от антенны до ТВ, а учитывать все отступы по низу стены и повороты. Также необходимо брать антенный кабель «с запасом» на случай, если в будущем захочется переставить телевизор в другое место.

Комплектующие для кабелей — это коннекторы, переходники и разветвители. Их лучше выбирать в том же месте, где покупается провод, чтобы продавец помог подобрать подходящие по диаметру детали. Также для спутниковых кабелей лучше приобрести угловые переходники для того, чтобы не загибать их.

Критерии выбора

Качество вещания во многом зависит от выбранного кабеля. Сегодняшний рынок предлагает массу вариантов для самых разных сфер применения. Перед покупкой стоит учесть некоторые критичные характеристики изделий.

Состав внешней оболочки

Как правило, используют либо ПЭ, либо ПВХ. В первом случае оболочка будет белого цвета, а во втором – черного. Ранее считалось, что для уличной прокладки, например, когда антенна находится на крыше или балконе дома, следует отдавать предпочтение кабелю с черной защитной оболочкой. Но сегодня этот показатель не критичный, и поэтому некоторые виды кабелей с белой защитной оболочкой, например SAT 703, могут использоваться как для внутренних, так и наружных работ. Главное учитывать толщину защитного слоя. Вполне логично полагать, что чем он больше, тем лучше.

Характеристики внешнего проводника

Он должен состоять из двух экранизирующих слоев. Не стоит приобретать модели с одним слоем, такой кабель не соответствуют современным нормам передачи сигнала. Материалы, из которого изготавливаются экранизирующие слои внешнего проводника различны. В самых первых моделях телевизионного кабеля в качестве внешнего экрана использовали самую обычную плетеную проволоку. Основным достоинством такой модели является низкая стоимость, однако рассчитывать на получение качественного сигнала, да еще и спутникового ТВ точно не стоит. Современные модели имеют основной экран из металлической фольги и дополнительную оплетку, которая также изготавливается из сплавов металлов — она снижает уровень помех от радиоаппаратуры и бытовых приборов.

Характеристики центральной жилы

Как правило, центральная жила изготовляется из меди или сплавов других прочных металлов. Для придания прочности, сплавы также могут плакироваться медью. Нет никаких подтвержденных фактов, что медная жила намного качественнее, чем сплавы иных металлов, передает сигнал. Но многие специалисты рекомендуют именно такие модели телевизионных кабелей.

Производитель

Современный рынок предусматривает большое количество производителей, но это вовсе не означает, что каждый обещает качественный товар

Стоит обращать внимание на хорошо зарекомендовавших себя производителей, например Belden, Cavel, Commscope, Mediaflex. Это правило относится и к выбору антенны

Сечение проводника

Этот параметр влияет на дальность передачи сигнала: чем больше сечение, тем увереннее будет вещание. Для обычных антенн, которые расположены не дальше 30 метров от ресивера, подойдут классические варианты от 0,5 до 0,8 мм2.

Если оборудование установлено на крыше дома, то есть, на значительном удалении от приёмника, то кабель должен иметь сечение проводника как минимум в 1 мм2. Иначе нормальному просмотру ТВ будут мешать шумы, снег и прочие артефакты.

От размера сечения кабеля зависит его способность передавать сигнал на дальние расстояния

Затухание сигнала

Этот параметр измеряется в децибелах (дБ) и указывает на потери амплитуды из расчёта к 100 метрам кабеля. Чем ниже показатель, тем качественнее будет сигнал. Производители крайне неохотно указывают конкретные цифры в краткой спецификации к изделию, поэтому нелишним будет уточнить её у продавца.

Коэффициент усиления сигнала

Показатель во многом зависит от качества обмотки. Хорошее экранирование минимизирует потери при передаче сигнала. В то время как посредственная защита или вовсе отсутствие оной сразу проявляются фоном от всего и вся, начиная от пылесосов и заканчивая электрическими часами, стоящими неподалёку. У отличного, равно как и дорогого кабеля этот параметр колеблется в районе 90 дБ, тогда как у рядовых решений он не поднимается выше 60 дБ.

Лучшие антенные разветвители на 2 телевизора

2. PROconnect

Компактный сплиттер выполняет функцию разделителя сигнала, поступающего от основной телеантенны. Имеет входной разъём F, куда подключается кабель антенны и несколько выходов для подключаемых устройств. Схема подключения наглядно изображена на самом устройстве.

Пропускная способность делителя составляет 5-2500 МГц, что позволяет использовать его для спутниковых систем. Пользователи отмечают надёжность устройства и качественное деление сигнала.

Плюсы:

хорошая резьба;
надёжная сборка;
качественные составляющие;
не перегревается.

Минусы:

достаточно громоздкий;
нет крепежа для настенного монтажа.

1. REXANT

Китайские разветвители дают возможность выделить основной и побочный сигналы, или равномерно распределить поток по нескольким трассам. Производитель предлагает изделия двух видов: оптоволоконные и радиочастотные. Компактные модели с коаксиальными выводами относятся к более ранним версиям, но не утратили своей актуальности. Ответвители rexant отличаются простой конструкцией. Разные модели можно сочетать друг с другом. Устройство обеспечит просмотр телепередач без помех с сохранением качества сигнала.

Плюсы

простое подключение;
минимально влияет на сигнал;
прочный корпус;
есть крепление на стену;
доступная цена.

Минусы:

грубоватая сборка;
встречается брак.

На что обратить внимание

На рынке представлен большой выбор кабельной продукции импортного и отечественного производства, разной стоимости. Бюджетный вариант повышает риск некачественной теле трансляции, выбор дорогостоящей продукции не всегда оправдан с технической точки зрения. Эксплуатационные характеристики дорого кабеля могут оказаться не намного выше, чем у среднего по стоимости аналога. Гораздо важнее изучить основные технические параметры предполагаемой покупки:

сопротивление и затухание,
материал центральной жилы,
состав и плотность оплетки,
качество оболочки,
диаметр.

Маркировка на внешнем покрытии

Многие из указанных критериев можно определить по информации, размещенной на оболочке. Она нанесена через каждый метр, и ее наличие является обязательным. Согласно стандарту данные указываются в следующем порядке:

производитель,
марка в буквенно-цифровом обозначении,
количество жил проводника-экрана,
качество,
волновое сопротивление,
метраж.

На оболочке она может выглядеть следующим образом: CABLETECH RG-6U/48 HIGH QUALITY COAXIAL CABLE 75 OHM 0.66 M. Более детальную информацию можно извлечь из технической документации, которая прилагается в комплекте с кабелем.

Волновое сопротивление

Любой телевизионный прибор, используемый в быту, рассчитан на волновое сопротивление 75ОМ. Соответствующим сопротивлением должен обладать приобретаемый телевизионный кабель. Если этот показатель окажется выше, то качество трансляции значительно ухудшится или он окажется непригоден для передачи телевизионного сигнала

Наряду с сопротивлением важной характеристикой является затухание при соответствующей частоте и длине. Чем меньше окажется этот показатель, тем лучше будет телетрансляция

Центральный проводник

Непосредственное влияние на сигнал оказывает материал проводника. Производители используют для его изготовления медь, сталь с медным или оловянным покрытием. Предпочтительным вариантом будет медная жила, которая гарантировано обеспечит отличный прием, но обойдется дороже. Меньшую цену имеет стальной проводник, но и трансляция, возможно, окажется не лучшей. Материал проводника легко определить по срезу, у стального сердечника он будет серебристого цвета.

На телевизионное изображение и дальность его трансляции влияет толщина жилы. Больший диаметр будет обозначать меньшее сопротивление, а значить большую дальность передачи без помех и потери устойчивости. Оборотной стороной утолщения является снижение гибкости.

Для подключения антенны обычно используют одножильный кабель. Если предполагается большое количество изгибов по горизонтали и вертикале, то можно воспользоваться многожильным с большей гибкостью и стойкостью к усталости металла. При этом качество сигнала может пострадать.

Материал и плотность оплетки (проводник-экран)

Лучшим материалом для ее изготовления является медь. Она наиболее эффективна для защиты сигнала от внешних электромагнитных помех. Следующим важным показателем будет количество тонких волосков в оплетке, переплетенных определенным образом. Чем больше их число, тем меньше внешних помех пропускает конструкция и лучше телевизионная трансляция. Максимальное число таких жил в оплетке может доходить до 100.

Признаком качественной продукции будет наличие экрана из алюминиевой фольги, под оплеткой. Он защищает проводники от взаимных наводок и возникновения внутренних помех. В технической документации эффективность проводника-экрана обозначается как помехозащищенность. Для хороших антенных кабелей она должна составлять не менее 80%.

Качество оболочки

Внешняя оболочка обычно выполняется из эластичного пластика и оберегает внутреннюю конструкцию от повреждений. Изоляция должна быть цельной, устойчивой к внешнему воздействию, умеренно эластичной, что бы допускать изгиб без повреждений внешнего слоя. Проверить ее несложно, достаточно попробовать сковырнуть оболочку ногтем и если наблюдается хотя бы небольшое отслоение изоляции, то такое изделие лучше отложить в сторону.

Диаметр

В магазине можно приобрести продукцию разной толщины. Величина этого показателя оказывает непосредственное влияние на допустимый радиус изгиба. Кабель с диаметром от 6 мм обычно имеет изгиб 70 мм, его собратья меньшего диаметра гнутся с меньшим радиусом. Этот показатель следует учитывать, если периметр укладки слишком сложный, с большим количеством изгибов и узкими проемами. Но для проводки от антенны до телевизора в стандартных условиях рекомендуется толщина не меньше 6 мм. Она лучше подходит для соединения со стандартными разъемами и гнездами, а укладка не намного сложнее, чем работа с более тонким аналогом.

Монтаж и эксплуатация ТВ-кабеля

Антенные кабели для телевизионных устройств достаточно устойчивы перед воздействием внешних факторов. В случае, если на улице замечается колебание температуры, рекомендуется устанавливать провод со стальной жилой, поскольку он обладает низкой теплопроводностью. Внутри помещения наоборот же рекомендуется устанавливать антенный кабель с медной жилой. Такие нюансы необходимо учитывать, поскольку при нагревании возрастает сопротивление провода, что является причиной сильного понижения скорости сигнала. Даже одни из самых плотных двойных экранов обладают незначительным коэффициентом затухание.

Также, рекомендуется сократить расстояние между телевизионной антенной и телевизионным тюнером, либо же дополнительно приобрести усилитель. Стоит отметить, что в данном случае энергопотребление приемника возрастет.

Во многих современных приемниках предусмотрен крепеж и зажимы, которые необходимы для более простого подключения. Однако, наиболее надежным и проверенным способом монтажа является спайка.

Вопрос эксперту

Какие проблемы могут возникнуть с изгибом провода?

Определенные варианты изгиба провода могут стать причиной существенного ухудшения качества передаваемого сигнала. Эту проблему можно избежать, если расположить провод под углом 90 градусов. Однако, в данном случае повышается абсорбция и вероятность разрушения экрана в этом месте. Многие специалисты рекомендуют избегать резких изменений формы провода, в связи с чем стоит делать плавные смены направления в пределах возможной гибкости

Как провод лучше выбрать?

В случае, если провод устанавливается в обычной квартире в многоэтажном доме, где антенна расположена недалеко, рекомендуется обратить внимание на недорогую модель RG-6U. В случае, если требуется подключить два телевизора или же расстояние от источника составляет больше 20 метров, стоит приобрести модель РК-75.

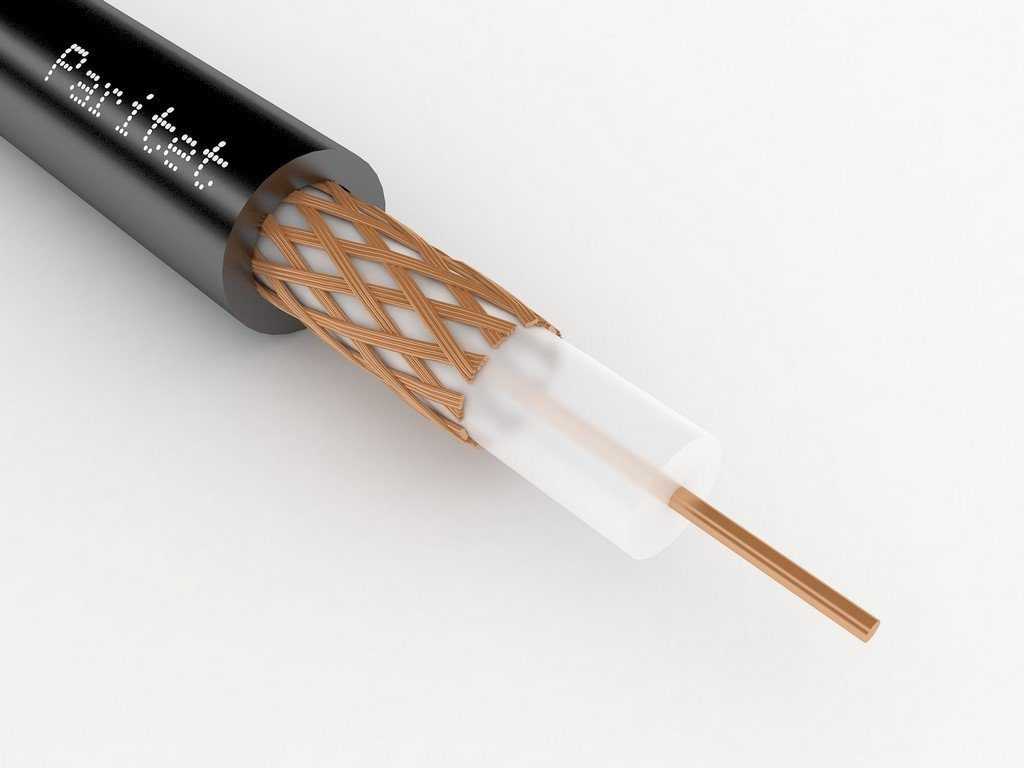

Строение телевизионного кабеля

Устроены кабели, в общем-то, одинаково. Есть главная центральная жила или внутренний проводник. Жила спрятана в изолирующую оболочку, поверх которой проложены экран и оплётка. И завершает всё защитная оболочка.

Внутренний проводник передаёт сигнал во всех видах телевидения и питание для конвертера в спутниковом ТВ. Поэтому он сделан из меди или стали с омеднением. То есть сама жилка стальная, а поверх — тонкий слой меди, вроде как в ванночку с медным расплавом стальной проводок окунули. Чисто медный сердечник нужен только для спутника, для остальных отлично работает стальной с омеднением. Плюс, цена кабеля ниже, а качество на высоте.

Экран и оплётка исполняют роль защиты от различных помех. Чем качественнее они сделаны, тем лучше будет телесигнал. Экран изготавливается из алюминиевой фольги и / или алюминиевого лавсана (экран), оплетка — из алюминиевой, медной или лужёно-медной проволоки. Средний показатель защиты или коэффициент экранирования 60-80 дБ, высокий начинается от 90 дБ.

Внутренний пластиковый диэлектрик надёжно прячет центральную жилу, защищая её от повреждений. А также изолирует от контакта с экраном и оплёткой. Внешняя оболочка из поливинилхлорида (ПВХ) закрывает всю начинку кабеля, предохраняя от повреждений и воздействия извне. Например, от воды, пыли, перепадов температуры и прочих неприятностей. Ведь часто кабели прокладывают не только в помещениях, но и на улице.

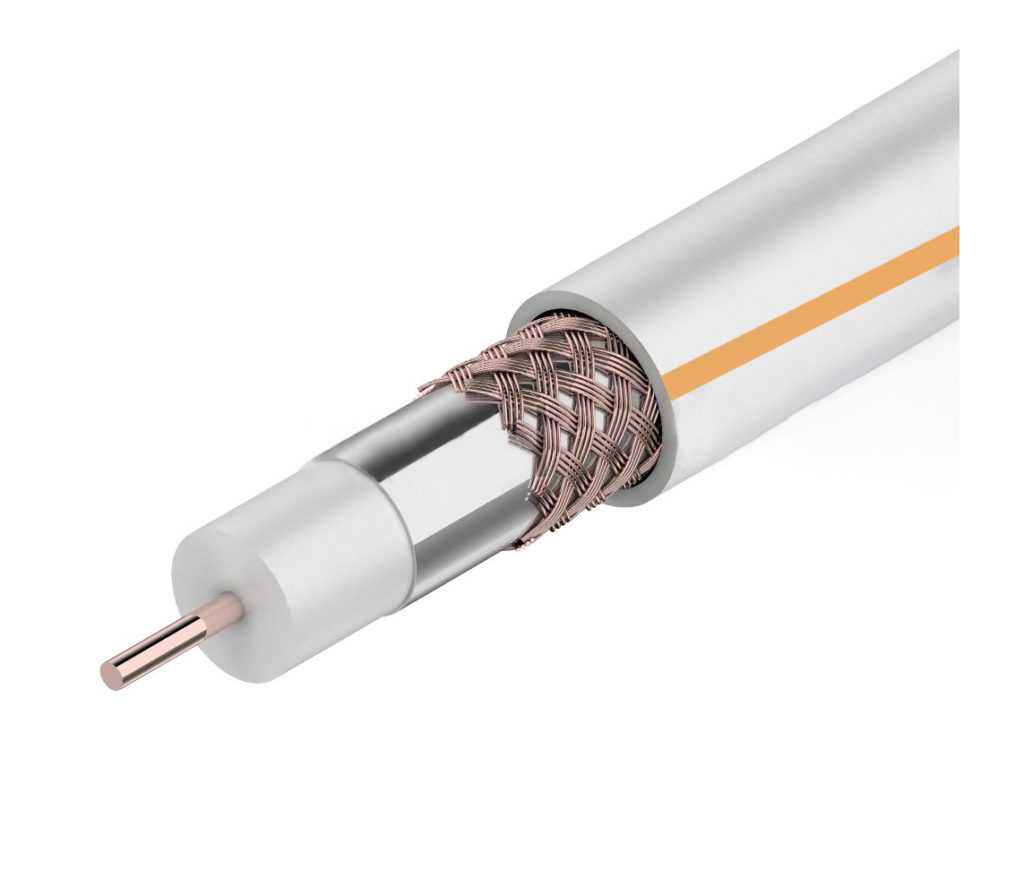

Как устроен коаксиальный кабель

Коаксиальный кабель — это именно то изделие, которое лучше выбрать для цифрового ТВ. Он представляет собой, формально, волновод. Антенный кабель характеризуется:

малыми волновыми потерями, благодаря своей структуре емкостного характера;
защитой от внешних наводок, помех;
достаточно высокой гибкостью;
удобством монтажа.

Важно правильно выбрать ТВ кабель для цифрового ТВ в зависимости от условий его эксплуатации и протяженности линий. Структура изделия представляет собой:

центральный проводник, структуру из меди или стали (в том числе луженой);
толстый слой диэлектрика;
внешний экрана из фольги или металлизированного пластика;
сигнальная оплетка, выполняющая роль блокиратора помех;
внешняя изоляция.

Важно! В изделиях, предназначенных для эксплуатации на открытом воздухе, есть еще один слой. Это гелевая смазка, размещаемая между слоем диэлектрика и первым экраном

Она увеличивает срок эксплуатации кабеля.

Подключение к комнатной антенне

Далее выбирается наиболее правильное место установки конструкции и выполняется настройка телевизора.

Если комплектный провод сильно короткий, его не хватает для размещения в необходимом месте, можно приобрести антенный удлинитель.

Представляет собой обычный кабель, на одном конце которого гнездо F (мама), а на втором штекер F (папа).

Немало случаев, когда подключить домашнюю антенну сразу не получится ввиду отсутствия кабеля или F-штекера. В таком случае потребуется присоединить штекер и только потом подключить кабель к телевизору. Инструкция по подсоединению подробно написана чуть ранее по тексту.

Как правильно соединить

Отвечая на вопрос, как правильно соединить телевизионный кабель между собой, стоит указать, что зафиксировать стыковочный узел антенных кабелей можно с помощью обычной скрутки. Применять данный способ следует только если нужно обеспечить быструю подачу сигнала на ТВ-экран при отсутствии под рукой разъема либо специального паяльника. Вне зависимости от качества работ, метод скрутки вызовет помехи при эксплуатации, что неминуемо приведёт к потере качества изображения, поэтому наращивать провода подобным образом специалисты рекомендуют только при отсутствии заводских переходников.

Метод скрутки напоминает стандартную спайку сердечников проводов без использования термического воздействия. Два оголённых сердечника укладываются на рабочую поверхность параллельно друг другу. Первым делом изолируется фольгированная сетка при помощи ПВХ ленты, после чего металлические части скручиваются между собой, создавая неразрывное соединение.

Вам это будет интересно Подключение греющего кабеля

Правильное подсоединение антенного кабеля

Выбираем кабель для своих нужд

Рассмотрим каждый популярный телевизионный кабель для цифрового телевидения. Какой лучше будет для ваших нужд, определять вам.

RG-6U

Это оптимальный кабель в соотношении цена/качество. Он имеет стальной проводник сечением от 0,724 мм2 до 0,816 мм2 (зависит от производителя), покрытый медью. Наружная изоляция выполнена из ПВХ, а внутренний диэлектрик из полиуретана толщиной до 4,7 мм. Общий диаметр кабеля составляет в среднем 6,6 — 6,8 мм.

Отметим, что кабель RG-6U обладает неплохой гибкостью, поэтому им удобно выполнять угловые повороты. Также он имеет относительно низкую степень затухания сигнала в районе 9,2 дБ на 100 м кабеля — это лучше, чем у младшего предшественника RG-59, хотя цена на них приблизительно одинаковая.

Единственным минусом является невысокая плотность наружной изоляции из ПВХ, которая довольно быстро портится под действием факторов внешней среды. Именно поэтому кабель лучше использовать для прокладки внутри дома.

Средняя стоимость: 9 – 20 рублей за 1 м.

РК-75

Это российский аналог кабелю RG-6U. Он имеет огромное количество разновидностей по сечению проводника, оплетки и изоляции. Сечение жилы лежит в диапазоне от 0,75 мм2 до 1,63 мм2. Для присоединения телевизора к антенне на расстоянии до 30 м вполне подойдет кабель с сечением 0,75 – 0,9 мм2. Более толстый кабель стоит брать только для спутникового телевидения.

Наружная изоляция изготавливается из поливинилхлорида, а оплетка из медной луженой проволоки. Отметим, что все типы РК-75 способны выдерживать температурный режим от -60°С до +60°С, и отлично справляются с влиянием влаги и ультрафиолета, поэтому его можно использовать для наружного монтажа. Величина изгибов должна быть не менее 30 мм — этого вполне достаточно для прохода большинства углов.

Средняя стоимость: 13 – 30 рублей за 1 м.

SAT-50

Творение итальянской компании Cavel отлично передает высокочастотные видео и аудио сигналы. Сечение медной жилы проводника составляет 1 мм2, что позволяет использовать кабель как для цифрового, так и для спутникового телевидения. Провод имеет экран в виде 64 алюминиевых нитей сечением 0,12 мм2 и двойного слоя фольги. Экран отлично блокирует помехи и улучшает передачу сигнала.

Коэффициент улучшения сигнала здесь составляет 60 дБ, а общая толщина провода 6,6 мм. Наружная изоляция отлично выдерживает УФ-лучи и осадки, поэтому можно монтировать кабель и за окном. Производитель заявляет, что срок службы кабеля 15 лет, однако по факту все зависит от условий эксплуатации.

Средняя стоимость: 30 – 50 рублей за 1 м.

SAT-703

Это старший брат SAT-50 и предназначен для прокладки на большие расстояния (от 50 м). Он имеет увеличенное сечение медной жилы в 1,13 мм2 и качественную систему экранирования, состоящую из медной луженой проволоки и двойным слоем фольги. Коэффициент усиления сигнала составляет 80 дБ, что позволяет практически не терять качество сигнала даже при больших участках кабеля между антенной и ресивером. Им можно подключать несколько телевизоров к одной антенне через разветвитель.

Благодаря вспененному диэлектрику кабель имеет малое затухание. Его вес составляет 3,95 кг на 100 м — примерно на 0,5 кг больше, чем у SAT-50. Величина изгибов SAT-703 должна составлять не менее 43 мм. В большинстве своем он предназначен для прокладки в экстремальных условиях за окном. В помещении его укладывать нецелесообразно из соображений экономии.

Средняя стоимость: 35 – 60 рублей за 1м.

DG-113

Кабель изготавливается компанией Cavel и предназначен для подключения, цифрового, кабельного и спутникового телевидения. Считается лучшим по передачи сигнала, так как коэффициент усиления здесь 90 дБ благодаря улучшенной конструкции экрана из луженой меди и двойной фольги. Диаметр медной жилы здесь такой же, как и у SAT-703 – 1,13 мм2. Отметим, что вспененный диэлектрик сверху покрыт тонким углеводородный слоем (PIB), который улучшает влагозащитные свойства. Наружная же изоляция стойка к воздействию ультрафиолета и не трескается с течением времени.

Общая толщина кабеля составляет 6,6 мм, поэтому подходит для стандартных 6-миллиметровых F-разъемов. Производитель заявляется о сроке службы изделия минимум 15 лет. Кабель DG-113, как и SAT-703, лучше использовать для наружной прокладки, а для внутренней использовать другой подешевле

Прокладка такого провода на большие расстояния выльется в немалую сумму, поэтому если хотите сэкономить, то лучше обратить внимание на более дешевые аналоги

Средняя стоимость: 55 – 70 рублей за 1 м.

Оптимальный вариант

Без ужимок и танцев с бубном скажем, что качественный фирменный телевизионный кабель Cavel — это супероптимальный вариант, по соотношению цена-универсальность. Вы получаете гораздо больше, чем просто отличные технические характеристики и красивую картинку в телевизоре.

Качество исполнения. У фирменного кабеля на порядок выше бюджетного аналога. Например, в недорогом ассортименте (особенно китайского производства) очень легко выдернуть кабельную начинку из оболочки. С люксовым кабелем Cavel замучишься отдирать даже маленький кусок «шкурки».
Универсальность монтажа. Фирменный провод толще, прочнее, прекрасно укладывается под штукатурку как в кабель-канал. И при наружной прокладке внутри плинтуса Cavel легко переживает механическую нагрузку.
Надёжность контактов. Все соединения с розетками, штекерами и тд дают хороший контакт, при использовании фирменного кабеля Cavel. Потому что, он изготовлен из высококачественных материалов.
