Принципиальная схема мониторов

Кинескопные экраны

Несмотря на то, что на сегодняшний день большинство потребителей отдает предпочтение самым современным плазмам, кинескопные экраны тоже все еще пользуются спросом. У таких телевизоров есть свои преимущества: они недорого стоят, легки в управление, а качество передаваемой картинки по-прежнему высокое.

Основные неполадки кинескопных устройств:

  • кинескопный телевизор не включается – также как, и на устройствах другого типа в первую очередь нужно проверить целостность предохранителей;
  • неисправность диодного моста – частая проблема кинескопных приемников, починить телевизор можно, только после выполнения «прозвона», из оборудования понадобится мультиметр;
  • поломка позистора – считается самой серьезной проблемой, для того чтобы произвести проверку, необходимо цепь питания телевизора выключить, затем снова запустить. После, наблюдать за лампой, если она гаснет, это значит, что позистор вышел из строя. В первую очередь нужно отрегулировать сопротивление сети, а затем произвести замену детали;
  • перегорание транзистора или конденсатора – такую неполадку легко заменить при визуальной проверке (на детали нагар черного цвета), ремонт осуществляется путем замены детали.

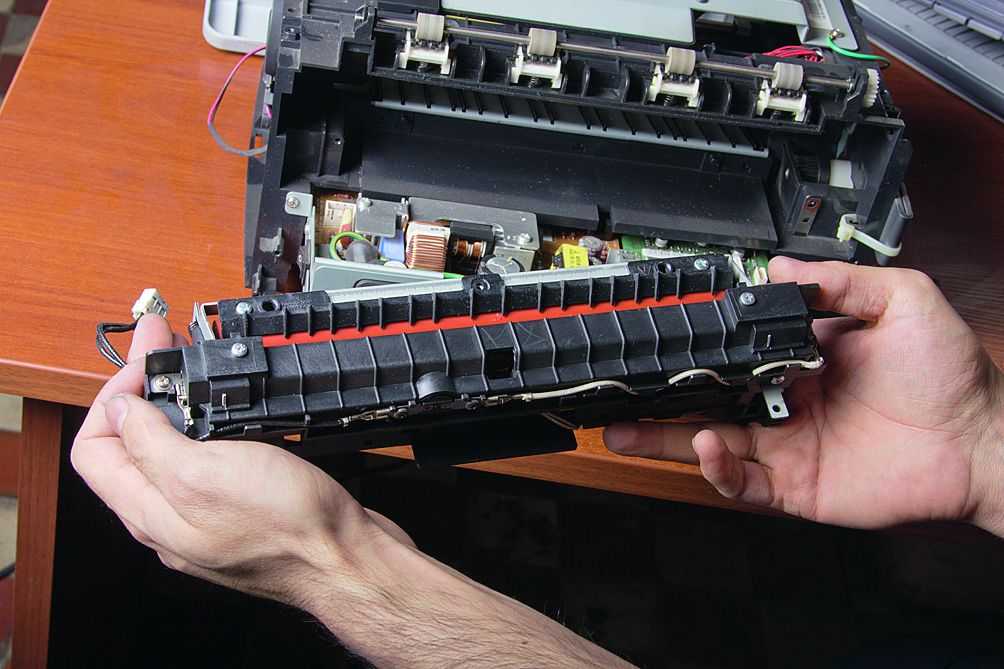

Ремонт оборудования

Борьба с запланированным старением техники на уровне всего общества необходима, но от простых покупателей здесь мало что зависит. Если одно из ваших устройств подозрительно рано вышло из строя, для начала следует заняться поиском описания проблемы в Интернете.

Самостоятельная попытка отремонтировать дешевую или старую технику также может оказаться интересной и поучительной. Иногда можно найти совет, как самостоятельно и бесплатно вернуть оборудование к жизни. Если гарантия еще действует, считайте, что вам повезло.

В случае, когда гарантийный срок кончился, стоит хорошенько подумать, прежде чем везти устройство в сервисный центр. Главный интерес и производителей, и продавцов — продать вам новую технику, а не ремонтировать старую. Это видно по высоким расценкам на сервисные и ремонтные работы.

Короткий срок службы как тяжкое бремя. Согласно исследованиям, преждевременный выход оборудования из строя является причиной 2,6% всего мусора и 7% глобального расхода энергии в мире

Перед отправкой проверьте, какие именно расходы вас ожидают, — даже в том случае, если гаджет будет возвращен вам без ремонта или утилизирован. Обращение в независимую мастерскую обещает меньше хлопот. Если вы, к примеру, найдете на материнской плате лэптопа или ПК лопнувший электролитный конденсатор, то сотрудник сервисного центра, вероятно, сможет вам помочь.

Место встречи на случай ремонта. Мелкие неисправности с крупными последствиями, типичные для преждевременного старения техники, в независимых мастерских зачастую устранят за меньшие деньги

Но во многих случаях старение запланировано столь тщательно, что даже в независимой мастерской ремонт окажется слишком дорогим из-за своей трудоемкости.
При покупке нового устройства всегда трудно «на глаз» определить возможный срок его службы и сложность ремонта.

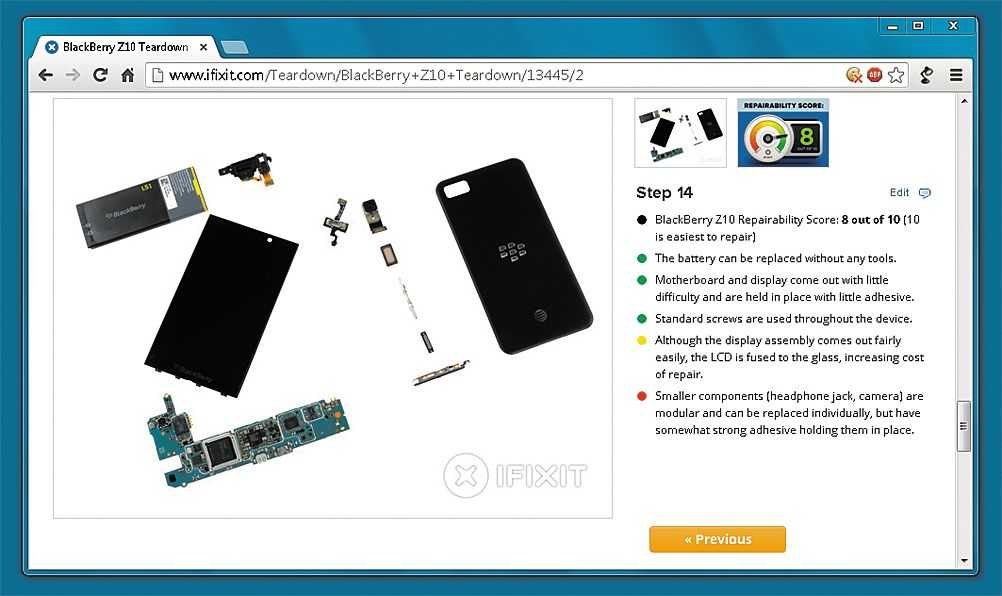

Проверка возможности ремонта перед покупкой. Веб-сайт ifixit.com публикует подробные пособия по ремонту и рейтинги устройств — даже для новейшей техники

Кайл Винс, основатель ремонтной веб-службы ifixit.com в своем интервью радиостанции CBC объясняет, как он оценивает новую технику: «Я просто задумываюсь: как это можно разобрать?»

Если корпус закрывается с помощью винтов, а аккумулятор можно вынуть, не обращаясь для этого в мастерскую, это уже неплохо.

Если нет, стоит поискать другие механические фиксаторы. Когда и они отсутствуют, все указывает на то, что корпус заклеен, а это может серьезно затруднить будущий ремонт.

Прежде чем внимательно изучить устройство, можно получить информацию о возможности его ремонта, например, на YouTube. Тем, кому особенно важен срок работы, следует учесть тот факт, что устройства для бизнеса или для профессионалов чаще бывают прочнее, легче ремонтируются и дольше снабжаются запчастями, чем продукция для массового потребителя.

Бизнес-класс вместо техники для массового потребителя. По результатам наших тестов мы можем смело заявлять, что ноутбуки линейки ThinkPad от Lenovo являются одними из самых надежных мобильных ПК на сегодняшний день

Причина в том, что производителям подобной техники приходится выполнять условия долгосрочных договоров с крупными торговыми компаниями. Именно поэтому вместо «навороченного» дизайнерского ноутбука с супербыстрым процессором и мощной графической системой лучше выбрать неброскую, но надежную бизнес-модель.

Такой компьютер дает пользователю больше надежды, что ему не придется тратить время и нервы из-за неисправного вентилятора или сломанных шарниров.

Создание двух независимых рабочих столов

Если необходимо иметь два отдельных рабочих стола, простого подключения мониторов к общей видеокарте будет недостаточно. Сделать это можно несколькими способами:

  • подключить оборудование к современной карте с несколькими графическими процессорами и выбрать в настройках соответствующий режим;
  • подключить каждый монитор к отдельной видеокарте;
  • использовать специальное оборудование, подключаемое к одной видеокарте и разделяющее видеосигнал.

В последнем случае даже к ноутбуку можно подключить два монитора – в таком случае на них будет один большой рабочий стол, а на встроенном дисплее – второй.

Таким образом, разобраться с подключением и настройкой второго монитора сможет даже неопытный пользователь.

Микропроцессор

Микропроцессором, который в различных источниках может обозначаться как CPU, MCU и MICOM, осуществляется общее управление монитором. Основными его функциями являются:

— формирование сигналов для включения и выключения задней подсветки;

— управление яркостью ламп задней подсветки;

— настройка режима работы скалера;

— формирование сигналов управляющих работой скалера;

— обработка и контроль входных синхросигналов HSYNC и VSYNC;

— определение режима работы монитора;

— определение типа входного интерфейса (D-SUB или DVI);

— обработка сигналов от лицевой панели управления.

Управляющая программа микропроцессора, как правило, находится в его внутреннем ПЗУ, т.е. эта программ «прошита» в микропроцессоре. Однако часть управляющего кода, и особенно различные данные и переменные хранятся во внешней энергонезависимой памяти, которая представляет собой электрически перепрограммируемое ПЗУ – EEPROM. Микропроцессор имеет прямой доступ к микросхемам EEPROM.

Микропроцессор, как правило, является 8-разрядным и работает на тактовых частотах порядка 12 – 24 МГц. Микропроцессор, на самом деле, является однокристальным микроконтроллером, в составе которого, кроме CPU имеются еще:

— многоцелевые цифровые порты ввода/вывода с программируемыми функциями;

— аналоговые входные порты и цифро-аналоговый преобразователь;

— тактовый генератор;

— ПЗУ;

— ОЗУ и другие элементы.

Неисправные конденсаторы

Несколько вздутых электролитических конденсаторов. Типичная и популярная неисправность импульсных блоков питания.

Из-за этого блок питания не запускается.

После замены на такие же новые детали — и блок питания снова работает, а вместе с ним и сам монитор.

Разбираем монитор, и первая мысль – это могут быть неисправные электролиты. И в самом деле, это тоже довольно типичная неисправность, которая связана с высыханием конденсаторов. Их емкости недостаточно для нормальной работы блока питания.

Блок питания 715g2905-1. Визуально у него как будто нет никаких неисправностей. Блок питания может уходить в защиту из-за неисправных ламп, поэтому давайте для начала исключим их неисправность.
Отключите лампы от блока питания, и попробуйте включить монитор. Естественно нужно соблюдать правила безопасности. И не забывайте, что вы все делаете на свой страх и риск.
Кстати, не забудьте записать места подключения ламп. А еще обычно подключение проводов от ламп к плате показаны на самой плате.
Если индикатор монитора по-прежнему мигает и вы слышите писк или подобные шумы, то это скорее всего и есть неисправное электролиты.

Но как же понять, какой именно конденсатор неисправен, если визуально нет вздутий или подтёков? Тут придется подряд их измерять, либо выпаивать каждый и измерять его ESR.

В данном случае понадобилось поменять конденсаторы C922 470мкФ 15В и C923 1000мкФ 16В.
Визуально они целые, без вздутий и повреждений.

Перед пайкой еще раз разрядите все конденсаторы. Менять неисправные можно только на новые, чтобы неисправность снова долго не проявлялась. Желательно на те же самые по параметрам. Главное — это не меньше по рабочему напряжению и емкости.

Проверяем работу.

Причины подобных неисправностей

Что может быть изначальной причиной выхода из строя электролитических конденсаторов?

  • Внешние условия. Перегрев корпуса, разница температур;
  • Высокая частота пульсаций. Далеко не все блоки питания идеально сконструированы. Они могут работать намного хуже при низком или повышенном напряжении в сети 220 В;
  • Выработка срока эксплуатации. Любые детали имеют свой срок эксплуатации. Химические источники электрического тока не рассчитаны на долгий срок эксплуатации, особенно если это касается бытовой техники.

Что такое инвертор подсветки монитора

Инвертор — это устройство, которое преобразует 12 В постоянного тока в рабочее напряжение питания люминесцентных ламп. На выходе получается высоковольтный переменный ток. Для подсветки матрицы на мониторе используются несколько ламп, расположенных либо по периметру экрана, либо полностью занимающих всю его площадь. В задачи инвертора входят:

  • преобразование постоянного тока в переменный с увеличением напряжения;
  • регулировка и стабилизация тока питания ламп подсветки;
  • регулировка яркости подсветки;
  • согласование сопротивления лампы с выходным сопротивлением инвертора;
  • защита от короткого замыкания или перегрузок.

Интересно! Конструкций и разновидностей инверторов очень много. Каждый производитель выпускает собственные разработки, созданные специально для работы со схемами и узлами своих мониторов. Такое разнообразие создает некоторую путаницу и затрудняет ремонт или замену проблемных узлов — необходимо иметь такой же инвертор, что не всегда возможно.

Разборка внутренней части Glo

Осторожно отделите скрепку и фильтр — он маленький и серого цвета. Вытащите держатель для стиков — он находится в нагревательной камере

По бокам нагревателя расположены черные пластиковые крепления — выглядят как пазы. Аккуратно подденьте их ножом и отделите от нагревателя. Снимите нижнюю часть устройства. Аккуратно снимите боковые крышки — они не припаяны намертво и легко отделяются от корпуса. У вас остались нагреватель, батарейка и вибромотор под ней. Можете приступать к чистке девайса от мусора и проверке состояния внутренних частей.

Нагреватель Гло g200 покрыт черной защитной пленкой. Под ней находится медная катушка — это индуктор, с помощью которого создается магнитное поле. Защиту лучше полностью не снимать, если нет цели перемотать катушку.

Нагреватель соединен с двумя платами мелкими винтами, поэтому будьте внимательны при разборке. Я использую намагниченную отвертку, чтобы их не потерять.

В этом видео показано, как разобрать Glo 2. На его примере можно разобрать и остальные модели, но это будет не так просто, и нужно обязательно учитывать их особенности.

Определение контактов соединения инвертора с блоком питания

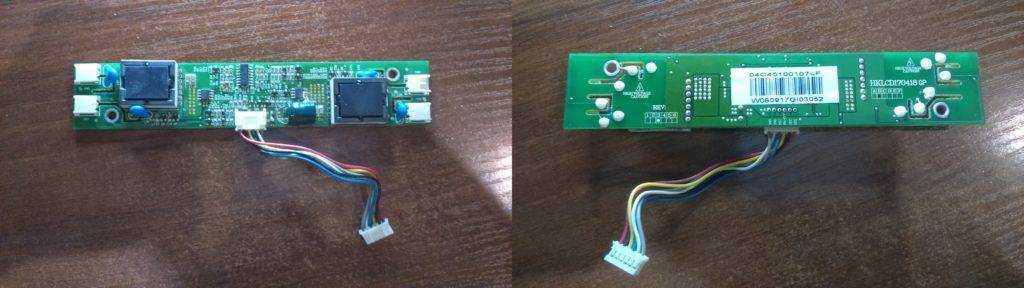

Очень простой способ — купить испорченный монитор, коих в интернете очень много. К примеру, ЖК мониторы с диагональю экрана 17» с различными неисправностями продаются рублей за 500, но после недолгого общения с продавцом достаточно часто можно забрать монитор за каких-нибудь 100 рублей. Согласитесь, неплохая альтернатива приобретению нового инвертора за 500-1000 рублей из поднебесной. Разумеется, всегда есть риск, что в купленном мониторе инвертор также окажется испорченным, но тут уж, как говорится, кто не рискует, тот не пьёт шампанского

Теперь нам необходимо определиться с подключением.Плата инвертора с блоком питания имеет лишь один разъём подключения для коннекта с платой контроллера матрицы. Зная, какие контакты есть на выходе этой платы и платы внешнего инвертора, мы можем соединить их проводами.Рассматриваем плату монитора ViewSonic с блоком питания и видим там схему контактов разъёма

На картинке выше у нас следующая расшифровка разъёма:

  • два левых контакта +12 отвечают, как видно из обозначения, за подачу плюса;
  • два средних контакта GND отвечают за массу (или минус);
  • правый верхний контакт ON/OFF отвечает за подачу сигнала на включение/выключение монитора;
  • нижний правый контакт BRIG отвечает за управление монитором.

Теперь посмотрим, что у нас есть на выходе с платы внешнего инвертора

Здесь контакты расположены одним рядом и имеют следующее назначение слева направо:

  • два контакта GND — это масса (минус);
  • контакт ADJ — это управление подсветкой;
  • контакт ON/OFF — включение и выключение подсветки;
  • два крайних контакта VCC — соответственно, подача плюса.

В нашем случае мы будем соединять попарно одним проводом контакты плюса и массы, и по одному проводу на включение/выключение платы и на управляющий контакт. В идеале, можно на каждый контакт цеплять отдельный провод.

Если на ваших платах нет схемы с расшифровкой, то вы всегда можете найти даташит (от английского Datasheet, что в дословном переводе обозначает «бумажка с информацией», то есть «документация») используемой вами платы. Подчёркиваем, что удобнее и выгоднее искать документацию именно по модели платы, а не по модели монитора, в которой эта самая плата была установлена

Чем отличается от трансформаторного блока питания

Блок-схемы трансформаторного и импульсного блоков питания

Как работает трансформаторный блок питания

В линейном блоке питания основное преобразование происходит при помощи трансформатора. Его первичная обмотка рассчитана под сетевое напряжение, вторичная обычно понижающая. В случае классического трансформатора переменного тока, предложенного П. Яблочковым, он преобразует синусоиду входного напряжения в такое же синусоидальное напряжение на выходе вторичной обмотки.

Следующий блок — выпрямитель, на котором синусоида сглаживается, превращается в пульсирующее напряжение. Этот блок выполнен на основе выпрямительных диодов. Диод может стоять один, может быть установлен диодный мост (мостовая схема). Разница между ними — в частоте импульсов, которые получаем на выходе. Дальше стоит стабилизатор и фильтр, придающие выходному напряжению нужный уровень и форму. На выходе имеем постоянное напряжение.

Самый простой линейный блок питания с двухполупериодным выпрямителем без стабилизации

Основной недостаток линейных источников питания — большие габариты. Они зависят от размеров трансформатора — чем выше требуется мощность, тем больше размеры блока питания. Нужен еще стабилизатор, который корректирует выходное напряжение, а это еще увеличивает габариты, снижает КПД. Зато это устройство не грозит помехами работающему рядом оборудованию.

Устройство импульсного блока питания и его принцип работы

В импульсном блоке питания преобразование сложнее. На входе стоит сетевой фильтр, задача которого не допустить в сеть высокочастотные колебания, вырабатываемые этим устройством. Они могут повлиять на работу рядом расположенных приборов. Сетевой фильтр в дешевых моделях стоит не всегда, и в этом зачастую кроется проблема с нестабильной работой каких-то устройств, которые мы часто списываем на «падение напряжения в сети».

Далее стоит сглаживающий фильтр, который выпрямляет синусоиду. Полученное на его выходе пилообразное напряжение подается на инвертор, преобразуется в импульсы, имеющие положительную и отрицательную полярность

Их параметры (частота и скважность) задаются при помощи блока управления. Частота обычно выбирается высокой — от 10 кГц до 50 кГц

Именно наличие этой ступени преобразования — генерации импульсов — и дало название этому типу преобразователей.

Блок-схема ИИП с формами напряжения в ключевых точках

Высокочастотные импульсы поступают на трансформатор, который является гальванической развязкой от сети. Трансформаторы эти небольшие, так как с возрастанием частоты сердечники нужны все меньше. Причем сердечник может быть набран из ферромагнитных пластин (в линейных БП должен быть из более дорогой электромагнитной стали).

На выходном выпрямителе биполярные импульсы превращаются в положительные, а выходной фильтр на их основе формирует постоянное напряжение. Основное достоинство ИБП в том, что существует обратная связь, которая позволяет регулировать работу устройства таким образом, чтобы напряжение на выходе было близко к идеалу. Это дает возможность получать стабильные параметры на выходе, независимо от того, что имеем на входе.

Достоинства и недостатки импульсных блоков питания

Для новичков не сразу становится понятным, почему лучше использовать импульсные выпрямители, а не линейные. Дело не только в габаритах и материалоемкости. Дело в более стабильных параметрах, которые выдают импульсные устройства. Качество напряжения на выходе не зависит от качества сетевого напряжения. Для наших сетей это актуально. Но не только это. Такое свойство позволяет использовать импульсный блок питания в сети разных стран. Ведь параметры сетевого напряжения в России, Англии и в некоторых странах Европы отличаются. Не кардинально, но отличается напряжение, частота. А зарядки работают в любой из них — практично и удобно.

Размер тоже имеет значение

Кроме того импульсники имеют высокий КПД — до 98%, что не может не радовать. Потери минимальны, в то время как в трансформаторных много энергии уходит на непродуктивный нагрев. Также ИБП меньше стоят, но при этом надежны. При небольших размерах позволяют получить широкий диапазон мощностей.

Но импульсный блок питания имеет серьезные недостатки. Первый — они создают высокочастотные помехи. Это заставляет ставить на входе сетевые фильтры. И даже они не всегда справляются с задачей. Именно поэтому некоторые устройства, особо требовательные к качеству электропитания, работают только от линейных БП. Второй недостаток — импульсный блок питания имеет ограничение по минимальной нагрузке. Если подключенное устройство обладает мощностью ниже этого предела, схема просто не будет работать.

Не работает монитор: что делать в первую очередь

Современные дисплеи радуют живучестью. Многие служат по 10 лет и более без ремонта. Поэтому если не работает старина монитор, не спешите паниковать. Отсутствие картинки на экране не означает, что дисплей сломался. Возможно, причина в компе или кабеле.

Проверка питания

Банальнейшая причина, из-за которой не включается монитор, — случайное нажатие на кнопку питания устройства во время его простоя. Такое может случиться, например, когда протирают пыль. Через некоторое время пользователь включает компьютер и видит черный экран. Проблема устраняется элементарнейшим способом — нажатием на кнопку питания дисплея. Это можно сделать в любой момент загрузки ПК или после ее завершения.

Проверка кабелей

Если кабель не оснащен элементами дополнительной фиксации, он имеет свойство отваливаться от подключаемого устройства. В случае монитора необходимо прежде всего обеспечить подачу сигнала с компьютера. Если используется VGA или DVI-кабель, его нужно фиксировать с двух сторон винтами. Не желательно, чтобы соединение нарушалось, когда техника работает. В противном случае не удивляйтесь проблемам с портами. Если шнур отошел — фиксируем его как положено.

Проверяем дисплей при покупке: Проверка монитора на битые пиксели: 2 способа как проверить самому

Чистка контактов оперативной памяти

Вынимаем планки оперативной памяти, чистим контакты ластиком и ставим обратно.

Для этого выключаем компьютер от сети и вынимаем планку оперативной памяти. Если планок две и больше вынимаем все.

Отщелкиваем по бокам крепления и отсоединяем планку оперативки

Чистим контакты с двух сторон ластиком.

Чистим ластиком контакты планки оперативной памяти с этой и обратной стороны

Вставляем планку оперативной памяти обратно в материнскую плату.

Включаем компьютер и смотрим, появилось ли изображение? Если да, поздравляю, значит проблема была в контактах оперативной памяти.

Если не появилось изображение, то пробуем последний вариант.

Другие сигналы индикатора

Следует обратить внимание, что лампочки исправного гаджета включаются и выключаются постепенно: в процессе использовании они светятся, после выключения гаснут через несколько секунд. Однако, нередко возникают ситуации, когда лампочки загораются, но при этом ГЛО не работает

  • Одновременное включение всех индикаторов. Это свидетельствует о перегревании или переохлаждении девайса: его потребуется переместить в холодную среду или на некоторое время оставить в теплом помещении. Такая же проблема возникает и при низком заряде аккумулятора. Необходимо проверить уровень энергии и в случае необходимости воспользоваться зарядным устройством.
  • Свечение индикаторов с обеих сторон по очереди. Устройство необходимо выключить и оставить в состоянии покоя на несколько минут.
  • Мигание верхнего полукруга диодов. При возникновении такой проблемы необходимо обратиться за помощью в сервисный центр.

Газоразрядные или плазменные панели (PDP).

Принцип работы плазменных панелей основан на свечении специальных люминофоров (фосфоресцирующих материалов) под воздействием ультрафиолетового света. Это излучение, в свою очередь, вырабатывается во время электрического разряда в сильно разбавленном газе.

Во время такого разряда между электродами с управляющим напряжением находится проводящая «струна», состоящая из молекул ионизированного газа (плазмы) (аналогичный принцип работы реализован во флуоресцентных лампах — газ в лампе (стеклянная трубка) начинает светиться при прохождении через нее напряжения). Поэтому газоразрядные панели, основанные на этом принципе, назывались «газоразрядными» или «плазменными». Применяя контрольные сигналы к вертикальным и горизонтальным проводникам, прикрепленным к внутренней стороне стеклянной панели, схема управления панели выполняет «линейное» или «рамочное» сканирование телевизионного изображения.

При этом яркость каждого элемента изображения определяется временем свечения соответствующей «ячейки» плазменного экрана: самые яркие элементы «горят» постоянно, а в самых темных областях они вообще не «светятся». Яркие участки изображения на PDP (Plasma Display Panel) равномерно подсвечиваются, чтобы изображение не мерцало, что выгодно отличается от «изображения» на обычном экране кинескопа.

Плазменные панели создаются путем заполнения инертным газом пространства между двумя стеклянными поверхностями. Все пространство разделено на несколько пикселей (элементов изображения), каждый из которых состоит из трех субпикселей, соответствующих одному из трех цветов (красному, зеленому и синему) (см. рисунок). Комбинируя эти три цвета, можно воспроизвести любой другой цвет. Каждый субпиксель содержит небольшие прозрачные электроды, на которые подается высокочастотное напряжение.

Под влиянием этого напряжения происходит электрический разряд. Взаимодействие плазменного газового разряда с частицами фосфора в каждом субпикселе приводит к выделению соответствующего цвета (красного, зеленого или синего). Каждый субпиксель полностью управляется электроникой, так что каждый пиксель может воспроизводить до 16 миллионов различных цветов.

В настоящее время для создания плоскопанельных дисплеев (FPD) используются различные технологии и решения, хотя на рынке по-прежнему доминируют жидкокристаллические дисплеи. Как известно, технологии, используемые при создании современных дисплеев, можно условно разделить на две группы:

  • Первая группа включает в себя устройства, основанные на излучении света, такие как обычные устройства на основе ЭЛТ и плазменные дисплеи PDP (Plasma Display Panel).
  • Вторая группа включает в себя устройства трансляционного типа, в том числе ЖК-мониторы. Устройства обеих групп имеют определенные преимущества и недостатки. На самом деле, если говорить о будущем, то перспективные решения в области современных дисплеев часто сочетают в себе особенности обеих технологий.

Например, сегодня большое внимание уделяется созданию дисплеев на основе автоэлектронного излучения (Field Emisson Display, FED). В отличие от ЖК-экранов, которые используют отраженный свет, FED-панели сами генерируют свет, делая их похожими на экраны на основе ЭЛТ и плазменные дисплеи

Но в то время как ЭЛТ имеют только три электрода, устройства FED имеют по одному электроду на каждый пиксель, поэтому толщина панели не более нескольких миллиметров. В то же время каждый пиксель управляется напрямую, как и в активных матричных ЖК-дисплеях. Устройства FED появились в середине 1990-х годов, когда инженеры пытались создать по-настоящему плоский кинескоп.

Как рассчитать и навить спираль для термофена

Для изготовления строительного фена своими руками нужно уметь рассчитывать нихромовую спираль, то есть определять, какой длины проволока определённого сечения потребуется, чтобы изготовленная из неё спираль выдавала определённую мощность. От этого показателя зависит продолжительность непрерывного цикла работы инструмента, а соответственно, и возможность выполнять им большие объёмы работ. Зависит от мощности и температура нагрева. Но на неё будут оказывать влияние и другие технические параметры работы фена, например, производительность или объём подаваемого воздуха в единицу времени (обычно в минуту).

Расчёт необходимой длины нихромовой проволоки

Определившись с требуемой мощностью технического фена, а для домашних работ она может быть от 800 до 1500 Вт, необходимо рассчитать, какой длины нужно взять проволоку для навивки спирали. Для этого нужно выполнить ряд последовательных вычислений:

  1. Определить силу тока, разделив мощность на напряжение. Например, если вам нужно получить мощность 900 Вт от бытовой электрической сети напряжением 220 В, сила тока должна быть равна I = P/U = 900/220 = 4,09 А.
  2. Вычислить, какое сопротивление должна иметь спираль. Для чего разделить напряжение (U) на силу тока (I). Получаем R = 220/4,09 = 54 Ом.
  3. Длина проволоки из нихрома, имеющей сопротивление 54 Ом, определяется из формулы R=ρ · L / S, где R — сопротивление, ρ — коэффициент удельного сопротивления материала (для нихрома он находится в пределах 1–1,2), а L и S — длина и площадь сечения проволоки. Допустим, диаметр проволоки D = 1,00 мм. Тогда площадь её сечения будет равна S = 3,14 · D2/4 = 0,785 мм2. Следовательно, длина проволоки определяется как R · S / ρ = 54 · 0,785 / 1,1 = 38,54 м.

Чем тоньше проволока, тем меньше её потребуется её для изготовления термофена одной и той же мощности. Данные, полученные расчётным путём, обязательно нужно проверить на практике. Ведь проволока может иметь отклонения по химическому составу или неравномерную толщину по всей длине. Перед тем как отрезать её от бухты, нужно замерить омметром сопротивление отмеренного куска.

Навивка нихромовой спирали

Чтобы из нихромовой проволоки навить спираль, нужно прежде всего определить длину цилиндрического стержня или трубки, на которую вы будете её наматывать. Это сделать довольно просто, зная диаметр спирали и длину проволоки, которая для этого потребуется. Обязательно следует учесть, что после намотки кольца спирали слегка пружинят, поэтому её диаметр получится немного больше, чем размер стержня.

Определившись с длиной стержня, нужно изготовить простейшее приспособление. Существует несколько разновидностей таких устройств. Для механизированной намотки понадобятся:

  • слесарные тиски;
  • электродрель с управляемым числом оборотов;
  • два деревянных бруска сечением 20 х 50 мм;
  • стержень для навивки (оправка).

В брусках прорезаются полукруглые канавки, образующие отверстие достаточного диаметра, чтобы в нём мог поместиться стержень для навивки с намотанной проволокой. Сам стержень вставляется в патрон дрели, а на его конце закрепляется проволока из нихрома. Конструкция зажимается в тисках достаточно плотно, чтобы удержать бруски и обеспечить возможность прохождения между ними проволоки при намотке.

Для ручной намотки используется тот же принцип, но вместо дрели применяют вороток, а свободный конец оправки заключается в опорную поверхность с подшипником. Можно незначительно видоизменить конструкцию, убрав тиски, и с обоих концов опереть стержень для навивки на подшипниковый узел.

Видео: ручная навивка спирали из нихромовой проволоки

При намотке спирали нужно соблюдать некоторые правила:

  • навивку следует выполнять, не останавливаясь и не ослабляя натяжения нити;
  • не направлять нить рукой, а только деревянными брусками, чтобы избежать серьёзных порезов;
  • не допускать перегибов проволоки, которая, может, и не переломиться сразу, но очень быстро перегорит в месте перегиба;
  • выбирать длину стержня для навивки нужно с запасом и с учётом возможности закрепления его в тисках или на опорных поверхностях.

Укладывать витки при намотке следует плотно друг к другу. Лучше потом растянуть спираль до нужной длины.

Для того чтобы сделать строительный фен собственными руками, не требуются сложные приспособления и инструменты. Нужно лишь проявить смекалку и придумать максимально удобную его конструкцию. Желательно, чтобы ваша самоделка была изготовлена с учётом возникших потребностей, а также из расчёта пользования ей на перспективу. Ведь термофен наверняка пригодится вам и в дальнейшем для производства строительных, ремонтных или монтажных работ.

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

  • Фен не включается
  • Работает только один из двух или более режимов
  • Включается, но при работе отключается
  • Работает вентилятор, но фен при этом не греет
  • Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.

Публикации по теме

Как работает шуруповерт и конструкция инструмента — что надо знать при использовании

Принцип работы перфоратора пистолетного типа с фотоописанием

Ремонт зарядного блока шуруповерта самостоятельно

Бетономешалка: виды, выбор, конструкция, применение и особенности ее изготовления своими руками

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Распродажа для Вас
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
