Телевизионная розетка правила и варианту установки на стену

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно

Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора

У правильного монтирования оборудования ряд преимуществ:

  1. Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
  2. Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
  3. Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
  4. Включение необходимой техники в один блок.
  5. Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Отличие антенного кабеля

Для качественного подключения кроме правильно подобранных розеток потребуется антенный коаксиальный кабель, который имеет особое строение. В отличие от 2- или 3-жильного электропровода, он имеет одну жилу для передачи телевизионного сигнала и защитный экран, который служит барьером для окружающих электромагнитных полей.

Внешне телевизионный кабель представляет собой толстый упругий провод круглого сечения, обычно с ПВХ изоляцией черного или белого цвета. Для внутристенного монтажа цвет внешней изоляции не имеет значения.

Тонкий изоляционный слой, прилегающий к центральной жиле, разрывает гальваническую связь с экранирующей оплеткой.

Экран, в свою очередь, защищает от электромагнитных помех и предотвращает излучение чувствительного высокочастотного сигнала, являясь к тому же дополнительным проводником. Если какой-либо из компонентов выйдет из строя, передача видеосигнала нарушится.

Вот несколько видов кабелей, которые подходят для укладки под штукатурку или другой отделочный материал:

  • SAT 50 (SAT 703);
  • RG-6 (и для наружного применения);
  • RG-11 (F1160BVM COMMSCOPE).

При покупке обязательно проверьте прочность оболочки, а в процессе упаковки и во время транспортировки старайтесь не перегибать кабель, чтобы не нарушить целостность медной жилы и экранной оплетки.

  1. TV-RD-SAT (серии Valena, Galea Life). Используются в кабельных телевизионных сетях. Имеют три выхода для подключения ресивера (спутникового), теле- и радиоприемника.
  2. TV-FM-SAT (серия Celiane). Применяются в сетях ТВ-кабеля. Это вариант подключения по схеме «звезда», то есть каждое такое устройство напрямую подсоединяется к TV-сплиттеру по одной линии. Она распределяет сигнал на три коннектора (выходных), для подключения спутника, радио- и телеприемника.
  3. TV-RD (серия Galea Life). Применяются в кабельных ТВ-сетях. Такие розетки имеют два выхода для подключения радио- и телеприемника. В данной серии подобное изделие является оконечным.

Видео, размещенное ниже, кратко рассказывает о телевизионных розетках TV/RD (ТВ и радио) и TV/RD/SAT (ТВ, радио и спутник).

Телевизор в спальне – на какой высоте?

Все вышесказанное идеально подходит для гостиной или зала. А что делать со спальной комнатой?

Тут все зависит от того, как вы будете смотреть ТВ – сидя или лежа? Напомним, что врачи рекомендуют просмотр именно в сидячем положении!

Правило №7
В этом случае телевизор должен подвешиваться на такой высоте, чтобы уровень ваших глаз приходился на центр экрана.

Если у вас еще полным ходом идет ремонт, и кровати на которую можно сесть нет в наличии, то воспользуйтесь такой формулой:

Она рассчитана исходя из стандартной высоты кровати в 45см.

Вот табличка оптимальных расстояний от пола до нижнего края TV в зависимости от его диагонали. Это данные получены основываясь на универсальной высоте установки ТВ в 130см (подходит не для всех!).

Это для особо ленивых, которые не хотят ничего считать и подстраиваться под индивидуальные особенности организма.

Однако возникает один закономерный вопрос — кто смотрит телик в спальне сидя? Хоть это и вредно для здоровья, все же большинство людей делают это в лежачем положении.

В спальне мы как правило лежим, а не сидим (удивительно, правда ). Поэтому разместив телевизор по совету выше, стоит вам перейти из сидячего положения в лежачее, вместо яркой картинки на экране вы начнете любоваться носками своих ног.

Виды ТВ розеток

Современная розетка под антенну имеет фильтры для подавления шумов. Количество помех от этого снижается, а качество приёма улучшается.

Существуют одинарные и интегрированные в блоки, оконечные и проходные устройства. В зависимости от способа монтажа они изготавливаются в двух версиях – поверхностные и скрытые. В последних предусмотрены соответствующие монтажные коробки.

Одинарная ТВ

Одинарная модель на один разъем – обычное электроустановочное устройство для соединения телевизора с антенной. Она не снабжена согласующими устройствами, отчего подвержена эффекту отражения сигнала обратно в кабель, что сказывается на качестве изображения.

Проходная

Проходная розетка – это фактически сплиттер. Сигнал, попадая в неё, поступает не только на гнездо, но и перенаправляется далее, к следующей розетке или к оконечной в цепочке.

Какая разница между оконечной и простой моделями

Все виды характеризуются различной спецификой затухания сигнала. Оконечную розетку от простой, одинарной, отличает большая величина затухания.

Конструктивные особенности ТВ розеток

В самом общем виде, ТВ розетка предназначена для подключения антенного входа приемника специальным коаксиальным кабелем. Она позволяет скрыть коммуникационные линии передачи, а также обеспечить возможность одновременного подвода нескольких различных видов сигнала к приемнику либо подключение нескольких устройств к одной линии.

Конструктивные особенности ТВ розеток отличаются в зависимости от типа подключения и вида сигнала.

Различают два типа включения телевизионных розеток, а именно:

  • Подключение по схеме звезда;
  • Проходная схема подключения

Кроме всего прочего, важно знать аббревиатуру при обозначении тв розеток. Возможны следующие варианты маркировки:

  • Разъем TV – для подключения аналогового антенного входа. По нему же подключается цифровой телевизионный вход или приставка цифрового телевидения. Частота сигнала в диапазоне 45…1000 МГц;
  • Разъем R – вход радиоприемника с частотой сигнала 92…108 МГц. Это обычный FM диапазон;
  • Разъем SAT – подключение спутниковых антенн, с частотой сигнала 950…2500 МГц;

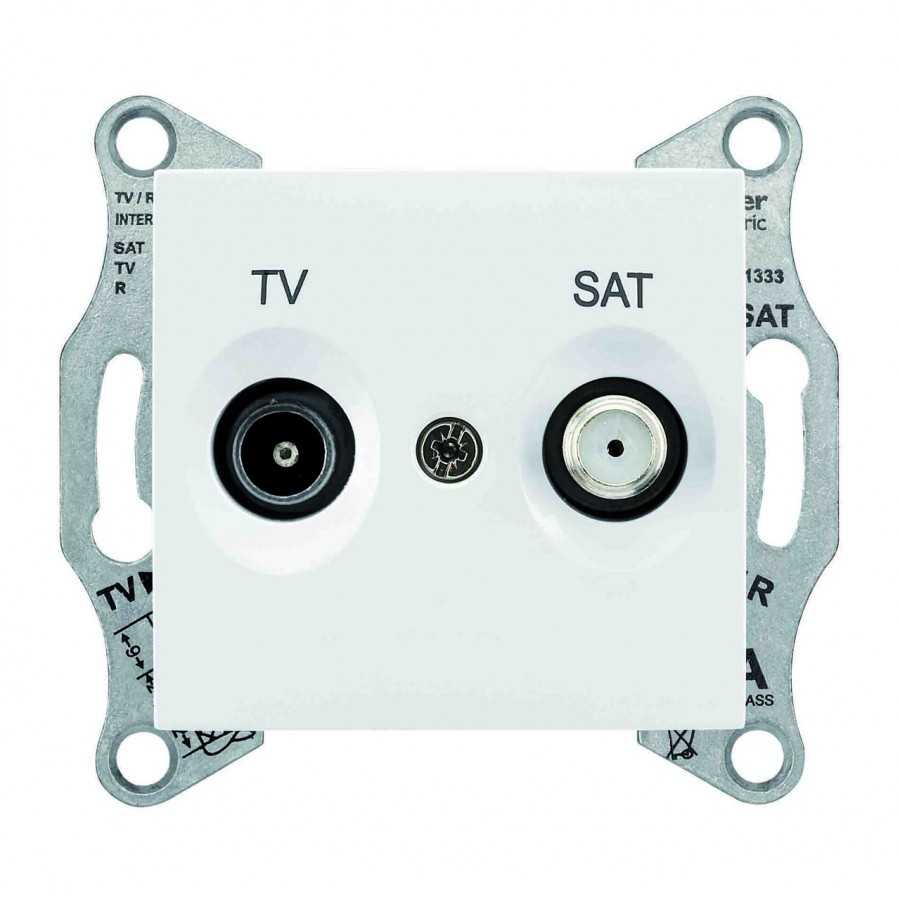

Существуют розетки с комбинированными TV+R, TV+SAT или TV+R+SAT разъемами. В этом случаем имеет место некая универсальность, позволяющая подключать различные виды приемников.

Хочется отметить: такая возможность, в конечном итоге, не всегда дает ожидаемый результат: передать широкий диапазон частот с сохранением линейности уровня сигнала невозможно, либо все каналы будут работать не в том качестве в каком должны, либо один или несколько, но на качестве это отразиться однозначно.

Если сравнивать телевизионные и обычные, силовые, то подключение тв розеток, как было отмечено ранее, возможно в двух вариантах. Для каждого из них свойственны свои особенности и нюансы, а потому рассмотрим оба подробнее.

Тв розетка – советы по выбору, схемы подключения и идеи по размещению (105 фото)

Сегодня в каждом доме обязательно присутствует большое количество техники – компьютер, телевизор, обычно, даже не один.

Не все из этого имеет беспроводное подключение или может работать через Wi-Fi, поэтому в данной ситуации всегда помогает обыкновенный кабель или телевизионная розетка.

Когда предоставляется возможность спрятать все провода в стены, лучше ей воспользоваться, поэтому предстоит тщательно продумать как они будут устанавливаться.

Телевизионная розетка – это оборудование, которое необходимо для устройств без функции беспроводного подключение, которую имеют уже многие девайсы. Таким примером может служить телевизор, которому потребуется подключение к телевизионной, спутниковой или радиосети.

Тв розетка предоставляет пользователю доступ к комфортному пользованию соединением (в процессе установки производиться как можно более эстетичное крепление, провода и кабели убираются в стену или прикрываются плинтусом на полу). А также подобный способ дает возможность подключаться нескольким устройствам при установке и подключению усилителя сигнала для хорошего качества.

Основные виды

  • Виды тв розеток представлены, следующими вариантами:
  • Простая или одиночная – самая простая из всеобщей разновидности, которая имеет только единственное отверстие для установки кабеля, также мощность которой составляет не более 1,5 децибела, что отличается ее от других вариантов.

В тех случаях, когда розетка приобретается для одного телевизора, следует использовать именно одиночную розетку, это способствует сохранению качества сигнала.

Проходная розетка – представляет собой тройник, конструкция более сложная, чем предыдущий вариант, подключается к телевизору и далее к проходной или оконечной. Использовать такой тип лучше комплексно с необходимым количеством дополнительных розеток.

Оконечная розетка – основная функция такого варианта заключается в том, что она является замыкающей в цепочке проходных. По своему внешнему виду полностью повторяет вид одиночного типа.

Процесс установки

Высота установки тв розетки подбирается относительно индивидуальных критериев, равных высоте на которой будет располагаться ваш телевизор или другой девайс. Ориентироваться нужно на край телевизионного экрана, чтобы провода и шнуры были не видны.

При монтаже тв розетки своими руками, стоит спрятать все кабели в стены, в таком случае они не будет торчать и это избавит их от незапланированных повреждений.

Но в том случае, если желаете обойтись без ремонта, а необходимость в прокладывании кабеля присутствует, подключить кабель к тв розетке можно, используя плинтуса и кабель-каналы.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

  • При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
  • Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
  • Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;

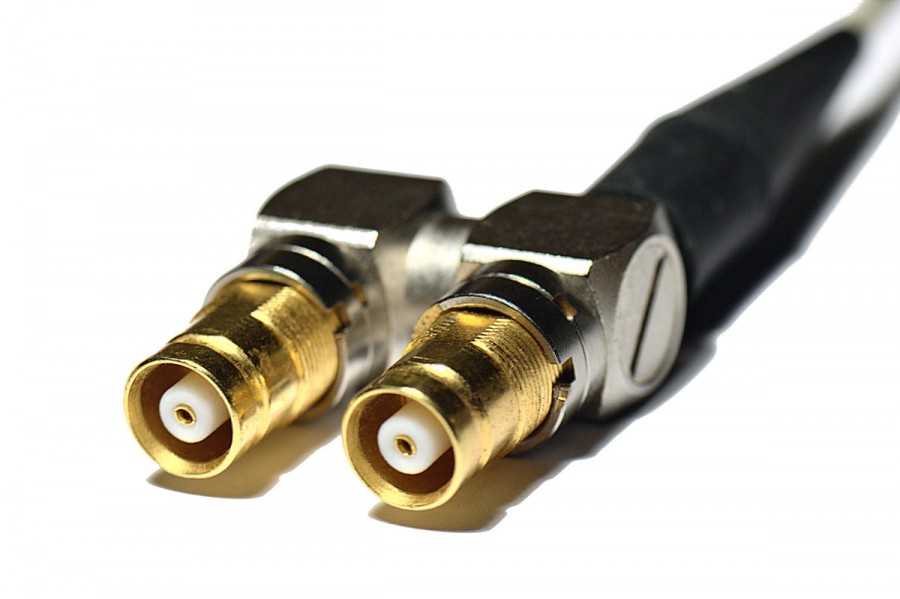

  • Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

  • Накладыющаяся
  • Закрытый монтаж
  • Проходная

Далее понадобятся рабочие инструменты для монтажа:

  • сама ТВ-розетка;
  • перфоратор;
  • отвертки разных видов;
  • крепежи;
  • приспособления для удаления изоляции.

Порядок монтажа прибора:

  • По габаритам прибора проделывается отверстие в стене.
  • Непосредственно сама установка и фиксирование устройства.
  • Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
  • Закрепляем все с помощью винта.
  • Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

Подключение телевизора

Рассмотрим, как можно более подробно процесс подключения телевизора к тв розетке, следуйте инструкции, чтобы подключение было произведено верно:

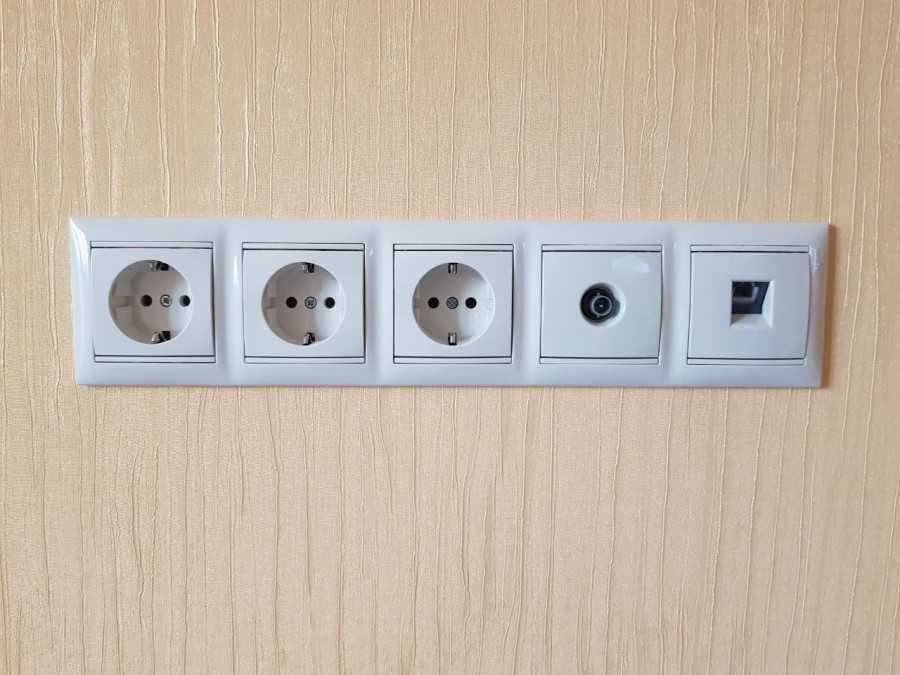

РОЗЕТКИ ДЛЯ ТЕЛЕВИЗОРА В ЗАЛЕ

Электрическая розетка – 1шт.

ТВ-розетка – 1шт.

Интернет-розетка – 1шт.

Мультимедиа-розетка — 1шт.

Если к телевизору будет подключаться дополнительное оборудование, dvd проигрыватель, компьютер, игровая приставка, аудио-ресивер, домашний кинотеатр и т.д. состав розеток для телевизора и их расположение будет несколько другим.

Чаще всего наличие дополнительного оборудования, подразумевает и место для его установки рядом с телевизором, а именно различные консоли, тумбы, шкафы и т.д. Поэтому все дополнительные электрические розетки делаются там, а за телевизором достаточно одной.

ТВ-розетку и Интернет-розетку (RJ45) делаем обязательно, по той же схеме, что описывалась выше и по тем же соображениям.

Мультимедиа-розетка довольно широкое понятие, здесь уже не все так просто, постараюсь объяснить.

Главная задача, стоящая перед нами – связать телевизор с остальными устройствами, при этом в зависимости от конкретного оборудования могут использоваться совершенно различные интерфейсы, с разными кабелями, разъемами, штекерами и т.д.

В последнее время практически все мультимедиа устройства имеют в своем арсенале интерфейс HDMI (High Definition Multimedia Interface). Для подключения при этом используется знакомые уже всем HDMI-кабели, с их помощью можно подключить практически любые современные аудио-, видео-устройства к телевизору, а у самих ТВ HDMI-разъемов всегда несколько.

Поэтому мультимедиа розетку за телевизором оптимальнее всего сделать с HDMI интерфейсом. При этом кабель от нее должен идти к месту установки дополнительного мультимедиа-оборудования. Чаще всего, просто покупается стандартный HDMI-кабель нужной длинны в магазине и прокладывается от телевизора до оборудования, а лучше два.

Главным недостатком или слабым местом при выборе именно такого вида и количества розеток для телевизора, является эта мультимедиа-розетка. Может случится так, что ваше оборудование не будет иметь HDMI разъема, либо выйдет из строя проложенный во время ремонта HDMI-кабель, ведь его возможно придётся периодически втыкать в различные устройства, по мере необходимости.

Чтобы избежать всех этих проблем, необходимо вместо конкретной мультимедиа-розетки сделать канал до места расположения оборудования на этапе ремонта.  В качестве канала можно использовать, например, сантехническую канализационную трубу диаметром 32мм, аналогичную гофрированную трубу или кабель-канал 30х20.

Лучше если подобный канал будет входить прямо в подрозетник, а затем там можно установить кабельный вывод. Такой вариант позволит вам в любой момент проложить до телевизора любые требуемые коммуникации, при этом все провода будут скрыты.

Что такое кабельный вывод, как он выглядит и для чего служит, можете прочитать ЗДЕСЬ.

В месте установки всего остального оборудования, обычно под телевизором, делается блок из нескольких электрических розеток, не менее четырех штук, кроме этого ставятся как минимум одна или две интернет-розетки, витые пары от которых проложены до роутера и один пост занимает кабельный вывод, связанный с таким же за телевизором каналом в стене.

Чтобы несколько сэкономить как деньги на специализированные розетки, так и место в блоке розеток, я советую не ставить отдельные ТВ- и интернет-розетки, а просто заводить в один подрозетник требуемые кабели (в данном случае антенный кабель — коаксиальный и интернет кабель — витая пара) и ставить кабельный вывод. Кабели делать с запасом по длине, в последствии на их концы одеваются соответствующие штекеры, которые подключаются напрямую к телевизору.

Тем самым мы избегаем необходимости покупать дополнительные соединительные провода, избавляемся от лишних соединений, негативно влияющих на качество и надежность контакта, нам приходится делать меньшее количество подрозетников в стене и покупать меньше специализированных, обычно дорогих, электроустановочных устройств вроде тв-, аудио-, hdmi- и интернет-розеток.

Для того чтобы правильно выбрать высоту установки розеток для телевизора на стене, обязательно читайте ЭТОТ материал, в котором мы рассчитали наиболее оптимальное расстояние от пола до розеток за ТВ, а кроме того вывели формулу, по которой можно самостоятельно рассчитать эту величину для каждого конкретного случая.

Функциональные зоны в спальне

Место для сна, то есть кровать или диван, туалетный столик, шкаф и, возможно, небольшое рабочее место – вот функциональные зоны спальни. Одним или несколькими штепсельными разъемами необходимо оборудовать каждую из них.

Розетки обязательно должны быть над рабочим столом, если такой имеется в спальне

Если квартира небольшая, и понадобилось дополнительное зонирование, при котором комната разделяется на зоны спальни и гостиной, штепсельных разъемов потребуется больше.

Розетка у прикроватной тумбочки

Как правильно разместить розетки над тумбочкой в спальне? Обычно в этой комнате есть прикроватный источник освещения – торшер или настольная лампа. Также зона спального места требует точки питания для подзарядки мобильных устройств.

Зарядить телефон или поработать с ноутбуком – современному человеку не обойтись без розетки около кровати. Лучше, если их будет несколько

Для подзарядки гаджетов можно установить USB-гнезда, которые выпускаются с одним или несколькими разъемами и комбинированные с входом для обычного штепселя.

Исходя из таких данных и следует определить количество розеток в этом месте.

Розетка с USB-гнездом решит вечную проблему поиска зарядного устройства

Целесообразно разместить розетки над тумбочкой в спальне на высоте примерно 70 см от пола, так как стандартная высота тумбочки 55-60 см.

У дверного проема

Точка питания неподалеку от двери необходима для включения пылесоса. Согласно европейским стандартам она должна находиться в 30 см от пола, чтобы в нее не попадали во время уборки вода и моющие средства, а шнур электроприбора не свисал по стене.

Рядом с выключателем, расположенным у двери спальной комнаты, не лишним будет предусмотреть розетку для пылесоса

Для прочих электроприборов

Впрочем, официальных нормативов для высоты размещения электроэлементов нет, их можно расположить выше, совместив в одном блоке выключатель верхнего света и несколько розеток для подключения пылесоса, утюга или вентилятора.

Розетки для вентиляторов и прочих бытовых приборов следует располагать в удобных местах, где электрические устройства не будут закрыты мебелью

Вход для кондиционера делают под потолком, а розетки для телесистемы прячут позади нее, так как эти приборы не требуют частого отключения.

В ТВ-зоне нужно несколько розеток. Минимум – 2 электрические розетки и гнездо для антенного кабеля

Обзор различных видов ТВ розеток

Каждый тип розетки относится к определенной схеме, самые основные виды указаны в таблице 1.

Таблица 1. Разновидности телевизионных розеток

Название Описание
Одиночная Самая простая разновидности теле-розеток. Применяется для подключения только одного вывода. Наличие специальных зажимов и клемм способствует надежному подключению. Уровень сигнала в данной разновидности составляет 1-4 дБ.
Проходная Конструкция сложнее одиночной, правильный монтаж обеспечивает четкий прием сигнала для себя и последующих пользователей. В ее строение входят 2 разъема:
  • входящие;
  • отступающие.

Зажим производится при помощи винтовых зажимных клемм. Такой тип монтажа не является сложным выполнением.

При падении сигнала, ухудшение изображения происходит лишь на отступающем выводе. Для создания прохождения высокого качества изображения на всех выводах – устанавливаются фильтры для отраженных импульсов. Для снижения электромагнитных помех применяются специальные элементы сопротивления, имеющие резисторные либо емкостные типы.

Оконечная Такой тип ставится в шлейфовой схеме и используется, как конечный элемент. По внешнему виду напоминает тип розетки – одиночную. Если к такой разновидности теле-розетки подключить телевизор, то он будет давать сигналы отражения, проявляющиеся помехами либо иными несоответствиями на других участниках, включенных в цепь. Монтаж выполняют с применением несогласованного сигнала, таким образом будет снижена потеря электроимпульса.

Изображение внешнего вида одиночной телевизионной розетки, используемой для подключения ТВ-кабеля

Изображение внешнего вида проходной телевизионной розетки, используемой для подключения 2-х ТВ-кабелей Изображение внешнего вида проходной телевизионной розетки, используемой для конечного подключения телевизионного провода

Возможные ошибки при заземлении

  1. Коробка распределения электропроводов после окончания ремонта выступает сверх лицевой части. Это нарушает целостность интерьера.
  2. Нерабочий разъем. Приходится использовать разветвитель с другой ТВ розетки для просмотра телевизора в данном месте.
  3. Выступающий каркас розетки, который плохо сам держится в подготовленной коробке и неплотно прижимает разъем электро-кабеля.
  4. Выбор материалов низкого качества. Их особенности:
  • провода с плохой изоляцией пропускают слабый сигнал, изображение на экране ухудшается;
  • повреждение изоляции.
  1. Установка делителей и телевизионных соединений в труднодоступных местах:
  • в стенах под штукатуркой;
  • в подвесных потолках;
  • за декоративной отделкой.

Порядок подключения ТВ розетки

Выполнить данную работу можно в соответствии со следующей инструкцией. Сначала необходимо соединить и провода, а после закрепить их на телевизионные выводы. Попутно осуществляется подключение усилителя импульса, разделителя провода, теле-сигнального сумматора и антенных штекеров.

После этого можно приступать к установке розетки. По типу крепления устройства делятся на внешние накладывающиеся, закрытые и проходные.

Определив структурные и функциональные особенности элемента системы, можно приступать к установке в соответствии со следующим планом:

  • Бензиновые электростанции

  • Схема подключения проходного выключателя: принцип работы и варианты установки выключателя особого типа

  • Как выбрать и установить электрический распределительный щит — советы по сборке и монтажу основных элементов своими руками
  • изготовление отверстие в стене, совпадающее по форме с розеткой;
  • установка и фиксация устройства;
  • требующей особой аккуратности частью процесса становится освобождение проводов от изоляции для соединения с кабелем.

Подведём итоги: выбирая ТВ розетки, необходимо ориентироваться на схему, которая будет использована для подключения телевизоров. От этого будет зависеть набор элементов, составляющих систему подачи и распределения сигнала. Результатом правильного выбора будет оптимальная работа всех ТВ-приборов в доме.

Последовательность работ своими руками

Рассмотрим, как самостоятельно расположить розетку для телевизора.

Когда необходимо штробление

Штробы применяют на монолитных и кирпичных стенах с большими плоскостями. Это актуально для наружных несущих покрытий и перегородок без присутствия в них сетевых шнуров. Толщина сверления большая, такие стены не смогут повредиться. Чтобы штробить внутренние плоскости, понадобится разрешение департамента по строительству.

Варианты монтажа без штробы

Это открытая установка подразумевает монтаж розеток на внешнюю стенку без сверления каналов и отверстий для подрозетников. Провода будут идти снаружи по плоскости. Также оптимальным решением является монтаж накладных электроустановок. Этот вариант отлично подходит, когда ремонт уже сделан, и портить отделку нет желания. Разъем устанавливают даже поверх кафеля.

Выбор сечения провода

Показатель измеряется в квадратных миллиметрах, он показывает пропускную способность. Чтобы обеспечить приемнику безопасную работу, приобретают кабель с запасом сечения, тогда изоляция не пострадает от нагрузки.

Сечение проводки не равно диаметру. Последний измеряется линейкой, ставится в формулу и высчитывается площадь сечения.

Кабель для проводки всегда идет с округлением в большую сторону. Например: при исчислении получилось 2,2 кв. мм. Это означает, что нужно брать кабель 2,5 квадрата.

Крепление и фиксация


Предусмотрено 2 варианта подключения разъема. Схема звездочка означает, что старая проводка удаляется, а новая кладется через сплиттер. Он предназначен для разветвления сигнала, разделения его на пакеты и усиления. Электроисточники ставят на входе провода в жилое помещение из подъезда. Затем проводят разводку антенных проводников. Применяется часто. Достоинства:

провода находятся в технически безопасном месте, что важно при монтаже и профилактическом осмотре;
сигнал устойчив;
разделенные пакеты постоянно поставляют ток на розетки для ТВ-приемников.

Второй способ установки – шлейфовый. Главный кабель тянется к любому телевизору, а затем разветвляется на 2 и более части на другие устройства прямо на разъеме. При такой схеме подключения происходит экономия на кабеле. Недостаток в том, что на первом ТВ качество будет выше, чем на последующих.

Сколько нужно провода


Сейчас существуют разные способы передачи данных, требующие собственного подсоединения к сети. Вместо 1 розетки монтируют блок, который содержит как минимум 4 разъема.

Общие рекомендации по расположению розеток при подвесе ТВ на стену

Чтобы правильно сделать розетки для телевизора на стену, нужно придерживаться следующих условий. Для безопасной работы устройств нельзя нарушать базовые ограничения, которые определяются Правилами устройства электроустановок.

  1. Расположение разъемов и кабельных трасс не должно мешать последующей установке ТВ приемника. Нужно оставить место для удобного крепления кронштейнов.
  2. Соединительные коробки, разъемы, кабели и провода должны быть скрыты полностью. Прижатый к стене современный тонкий телевизор без свисающих коммуникаций хорошо вписывается в дизайн комнаты и смотрится, как картина.
  3. Для каждого помещения, где планируется ТВ приемник, розеточный узел должен соответствовать функционалу устройства. Позже аккуратно подвести дополнительный кабель будет сложно, а лишние узлы — дополнительные затраты.
  4. Необходимо обеспечить легкий доступ к соединениям, чтобы без усилий выполнять подключения. К тому же, со временем детали соединений изнашиваются и загрязняются. Может потребоваться ремонт и замена каких-то элементов.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

  • Использовать стандарт, принятый в СССР — розетки на высоте 90-100 см от пола, выключатели — на 150-170 см.
  • Применить евростандарт. Хотя это понятие относительное — в разных странах их ставят на разной высоте. Но чаще всего розетки в 30-40 см от пола, выключатели — 80-90-100 см.

Какой из стандартов использовать — ваш выбор

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно установить проходные выключатели. Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Высота розеток от пола в спальне

https://youtube.com/watch?v=3dkRE7lN1Xk

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Какие факторы влияют на выбор высоты расположения телевизора на стене

Существует несколько факторов, которые оказывают влияние на выбор места и высоты телевизора относительно пола. Первыми из них являются размер и назначение помещения. От этих критериев зависит оформление интерьера, выбор и расстановка мебели. Необходимо, чтобы вблизи располагалась парная розетка для устройства, которая должна находиться на расстоянии не более 45 см от кронштейна. Благодаря этому создается эстетичный вид стены, не захламленной проводами.

В первую очередь высота расположения телевизора зависит от размера устройства

Оптимально подобранное место для установки телевизора напрямую влияет на комфорт просмотра. Для этого рекомендуется занять удобное положение в помещении и по личным ощущениям выявить стенку, где должен висеть прибор.

По рекомендациям специалистов телевизор должен располагаться по прямой линии между зоной просмотра и стенкой, где он находится. Это пространство нельзя перегружать другими элементами интерьера, чтобы не создать некий дискомфорт при просмотре ТВ.

Следующим немаловажным критерием является размер экрана. Расстояние до телевизора и диагональ устройства находятся в определенном соотношении. Чем больше размер экрана, тем дальше должен располагаться агрегат от места сидения человека и тем выше по отношению к полу. Второй фактор связан с тем, что при отдалении экрана угол обзора значительно сужается. На данный параметр также оказывает влияние высота кресла, дивана, стула или другого элемента мебели, с которого будет осуществляться просмотр.

Расположение выключателей и розеток в гостиной

Помимо размещения светильников при проектировании освещения в гостиной нужно продумать и расположение выключателей

к ним. В идеале в одном месте не должно быть больше 4-х клавиш выключения света, большее их количество вызывает неудобство и напоминает пульт управления космическим кораблём, поэтому не стоит сильно увлекаться переключателями. Система переключателей позволяет включать и выключать один светильник из разных точек в квартире.

Количество выключателей, переключателей и регуляторов мощности должно быть минимальным, но достаточным для создания разнопланового и комфортного освещения в вашей гостиной.

Высота размещения переключателей света зависит от среднего роста в вашей семье и обычно составляет 80-90см.

Освещение в небольшой гостиной

При планировании розеток

в гостиной необходимо учесть расположение всех электрических приборов и отдельно стоящих светильников, плюс не забыть пару свободных розеток с удобным доступом для пылесоса, подзарядки телефона или ноутбука.

  • Розетка для телевизора и подводка антенны должны располагаться в гостиной за телевизором.
  • Розетки для аудио и видео техники так же не должны быть заметны. В некоторых случаях можно просто сделать вывод провода из стены (для голосовой колонки, например).
  • Провода, которые тянутся от одного прибора к другому так же желательно спрятать. Идеальное место для проводов – это кабель-канал. Кабель-канал в гостиной можно сделать скрытый, для этого нужно проштробить в стене канал минимум 5х5 см, а точки входа и выхода закрыть рамками для электрических розеток. Данное решение позволит скрыть все провода между навесным телевизором и дополнительной техникой к нему.
  • Розетки для торшеров должны располагаться в непосредственной близости от них. Главное при планировании освещения и разводки электрики для гостиной – минимальное количество проводов на полу и на стенах.

Пример грамотного проектирования освещения в гостиной

  • Если торшер или настольная лампа располагаются в центральной части комнаты или на достаточном расстоянии от стен, то розетку для них нужно делать в полу, так же в непосредственной близости. При этом провода не должны быть помехой для передвижения по гостиной.
  • Отдельно продумайте, какими бытовыми приборами и где вы будете пользоваться. Очень часто при планировании электрики в гостиной забывают о электрических каминах, фоторамках, кондиционерах, увлажнителях воздуха, велотренажерах и прочей технике, которой вы будете в дальнейшем пользоваться.
  • При наличие электрических теплых полов, так же заранее продумайте место установки пульта управления.
  • Стандартно розетки размещают на высоте 30 см от пола, но это расстояние можно менять, если для этого есть необходимость.

Декоративная подсветка в гостиной

Планирование освещения в гостиной на начальной стадии ремонта может существенно сэкономить ваши деньги и нервы, поэтому подходить к этому вопросу стоит со всей ответственностью. Правильно спланированное освещение и удобное расположение выключателей и розеток сделают вашу гостиную не только красивой, но и удивительно комфортной.

Статью подготовила Зоя Ти.

В пол

Второй способ – спрятать шнуры под полом. Сегодня в строительных магазинах можно без особого труда купить специальные плинтуса, оснащенные нишей для маскировки кабеля. Нужно просто извлечь внешнюю панель, а потом в это пространство убрать провода. Затем установите панель обратно.

Главное преимущество этого варианта – оперативность, чистота, простота. Работа отнимает минимум свободного времени. Чтобы закрыть шнуры под плинтусом, вам не придется ничего долбить. Никакой грязи и т.д. Под плинтусом можно поместить антенный и интернет кабели. С их помощью маскируются и другие коммуникации.

Антенный кабель у телевизора можно спрятать и на полу, а, точнее под ним. Как это можно сделать? Возьмите перфоратор, а потом сделайте отверстия в полу, которые собственно и будут предназначены для проводов. С помощью гофры сделайте защитный слой, а потом можно укладывать шнуры.

Когда монтаж будет завершен, выровняйте пол, используя раствор из песка и цемента. Если в квартире деревянный пол, тогда вам нужно будет демонтировать доски, а провода разместить в металлической трубке.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Распродажа для Вас
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
