Северный и южный мосты компьютера. что это такое?

Замена северного моста компьютера

Северный мост – это микросхема, которая размещена на материнской плате компьютера и отвечает за стабильную работу процессора, видеочипа и оперативной памяти. Данный элемент имеет свойство выходить из строя, чем значительно ухудшает состояние компьютера.

Когда необходима замена северного моста компьютера?

Признаков неисправной микросхемы довольно много и понять, что деталь вышла из строя не так уж сложно. Первые симптомы определяются отсутствием изображения, при рабочем вентиляторе, выключением, наличием шума, перегрева, неисправной работой оперативной памяти и видеочипа. Дефекты могут проявиться как в комплексе друг с другом, так и отдельно. Северный мост функционирует с повышенной тактовой частотой, что в свою очередь приводит к образованию большого количества тепла.

Пыль, которая оседает на радиаторе, усугубляет ситуацию и приводит к перегреву элемента. Его замена осуществляется методом выпаивания с материнской платы и установки новой комплектующей. В 60% случаев микросхема остается целой, а сама проблема состоит в материнской плате, выполнив ремонт которой путем обработки моста на инфракрасной станции, реально восстановить функциональность компьютера.

Определить реальную причину поломки возможно только при полной диагностике устройства, которая занимает всего 30 минут.

Как отремонтировать северный мост у нас?

Оформить заявку на сайте или позвонить по телефону (044) 209-75-60.
Доставить устройство в сервисный центр для проведения бесплатной диагностики.
Определяем причину поломки.
Согласовываем сроки и стоимость.
Выполняем восстановление северного моста.
Оповещаем о готовности ремонта.
Выдаем устройство владельцу.

Почему выбирают нас?

В случае поломки компьютера, появления постороннего шума, перегрева и нестабильности в работе – обращайтесь в Re:Store! Наши мастера владеют высоким уровнем знаний и умений для того, чтобы выполнить ремонт северного моста эффективно и качественно. В 90% случаев данная процедура занимает всего 3 дня.

Мы используем качественное оборудование и комплектующие, предоставляем гарантию до 6 месяцев, и выполняем бесплатную диагностику. Все работы проводятся оперативно и со знанием дела! Наш сервисный центр готов помочь в решении даже самых сложных задач каждый день, без выходных и перерывов.

Конкурентные цены, отменное качество и компетентные сотрудники – только в Re:Store!

Бесплатная диагностика.
Для всех типов работ используем оригинальные зачасти и расходные материалы.
Ремонт в нашем сервисном центре всегда проводят высококвалифицированные специалисты с многолетним опытом работы в данной области.
Применение специальных современных инструментов гарантирует качественное выполнение восстановительных работ по техническим условиям и требованиям.
Наши консультанты ответят на все интересующие Вас вопросы.
Предоставляем гарантию сроком от 1 до 6 месяцев.
Собственная курьерская служба доставки. Мы доставим Ваше устройство в наш сервисный центр сами.

Оборудование: паяльная станция, измерители, тринокулярный микроскоп, отвертки, монтажный фен или сепаратор;

Комплектующие: чипсет северного моста.

Сроки: 1-3 дня.

Гарантия: от 1 до 6 мес.

Стоимость ремонта северного моста представлены в таблице:

Вид предоставляемых услуг	Цена
Диагностика	100 грн
Прогрев северного моста материнской платы	400 грн
Замена северного моста материнской платы	800 грн
Замена северного моста материнской платы Asus	900 грн
Замена северного моста материнской платы ASRock	950 грн
Замена северного моста материнской платы Gigabyte	900 грн
Замена северного моста материнской платы MSI	950 грн
Замена северного моста материнской платы Intel	950 грн
Замена северного моста материнской платы Biostar	900 грн

*Указаны ориентировочные цены, чтобы узнать точную стоимость, позвоните нам или оставьте заявку

https://youtube.com/watch?v=pAnHkvPrIgM

Что о нас говорят клиенты в соц. сетях

Устройство:

…Показать полностью

Устройство:

…Показать полностью

Устройство:

**Указанные на сайте цены не являются публичной офертой.

Северный и южный мост, что это такое, причины поломки и их устранение

Часто бывает так, что включая свой ноутбук, вы вместо окна загрузки наблюдаете черный квадрат Малевича и непонятное мигание лампочек на корпусе. Рядовой пользователь впадает в панику и начинает искать сервисный центр по ремонту ноутбуков. Принеся на диагностику он слышит от мастера «Вышел из строя северный/южный мост», остается только догадываться о значении этих слов. По этой причине давайте попытаемся разобраться что же это за «мосты» такие, для чего они нужны и что привело к их поломке, ну и как его будут ремонтировать.

Северный мост (в оригинале Northbridge)- это контроллер-концентратор памяти. Системный контроллер памяти который взаимодействует с: микропроцессором, оперативной памятью, графическим адаптером. Свое название получил исключительно из-за топологии расположение на материнской плате, потому как находиться на ее севере. В его задачу входит определение параметров (частоту, пропускную способность, тип): системной шины и процессора (например до какой степени может быть разогнан оный), оперативной памяти (тип DDR2/DDR3 и ее максимальный объем), подключенного видеоадаптера.

В свою очередь северный мост соединен с остальными узлами материнской платы через согласующий интерфейс и южный мост. В некоторых системах северный мост отсутствует в виде отдельного чипа, а его функции выполняет центральный процессор.

Южный мост (в оригинале Southbridge)- это контроллер-концентратор ввода-вывода (функциональный контроллер). Микросхема которая связывает «медленные» взаимодействия, такие как например шина подключения периферийных устройств.

По функционалу южный мост включает в себя: контроллер шины (PCI. PCIe. SMBus. Super I/O). DMA контроллер, управление питанием, память BIOS. звуковой контроллер, SATA контроллер, за редким исключением включает в себя поддержку клавиатуры, тачпада, последовательных портов.

При включении ноутбука, начинает вращаться кулер, загораются индикаторы, нету обращения к жесткому диску, на экране нет изображения
Ноутбук может выключится после работы в несколько секунд
После включения уходит в циклическую перезагрузку
Отказали работать клавиатура, тачпад, USB порты
Некорректное изображение либо полное его отсутствие (бывает что есть при подключении монитора)
Оборудование начинает включаться только после нескольких попыток

Для разных производителей и моделей присущи разные симптомы неисправностей, которые можно обосновать только после детальной диагностики.

Причиной неисправности могут послужить многие факторы, такие как:

Перегрев. Чащего всего встречающееся причина. Может возникнуть при несвоевременной чистке и замене термопроводящих смазок.
Заводской брак чипа. Реже встречающееся проблема, но тоже имеет право на жизнь. Есть даже модели ноутбуков, где производитель сам заявил о некачественных чипах, такое оборудование рано или поздно но 100% попадет на ремонт (в замен ставятся уже доработанные чипы без проблемы)
Попадание жидкости. При попадании жидкости ножки между собой создают короткое замыкание, что и приводит к выходу из строя чип.
Физическое деформирование. При падении некоторые шарики могут оторваться от системной платы, а достаточно всего одного шарика, что бы ноутбук перестал работать полностью
Скачек напряжения. Например от неработающей батареи либо контроллера питания

Понятие ремонт как таковое сводиться лишь к одному, полная замена чипа на новый. Так как это сложно-технологическое устройство, ремонт его не имеет право на жизнь. Можно сделать оговорку лишь в тех случаях когда речь идет не о выходе из строя самого чипа (отслаивания микросхемы от подложки/ выгорание элементов), а о отставании контактных шариков от контактов платы (однако такое бывает редко, чаще при физическом воздействии).

Для ремонта требуется специальное высококачественное оборудование и квалифицированный инженер. Из оборудования используется: BGA станция (инфракрасная паяльная станция и нижний преднагреватель плат), специальные трафареты, шарики разных диаметров, профессиональные флюсы. При снятии и посадке чипа используется специальные термопрофили (временные интервалы нагрева) что бы не повредить саму плату и рядом находящиеся элементы. Более детально о снятии и посадке чипа мы поговорим в другой теме.

По этому, если попытки что-то починить самому не обвенчались успехом, мы всегда будем рады помочь вам. У нас имеется всё необходимое оборудование и высококвалифицированные инженеры. Вы можете быть спокойны за свой ноутбук. Так как до вас нами был произведен ремонт не одной сотни таких неисправностей. Ждем вас к нам в гости в сервисный центр ООО «АйТи-МИГ»

Когда нужно показать «пациента» специалистам

С задачей по очистке ноутбука могут справиться многие владельцы ноутбуков, однако самостоятельно восстановить контакт ЮМ с материнской платой или полностью заменить микросхему получится только у профессионалов. Поэтому, если прочистка корпуса не помогла решить проблему с подключением периферийной техники, устройство обязательно нужно показать специалистам.

Не исключено, что внешние гаджеты не подключаются по другой причине. Например, из-за отсутствия драйверов. Но, в любом случае, диагностика в сервисном центре поможет определить, что стало истинной причиной появления неполадок. Не старайтесь устранить серьезную проблему самостоятельно только ради экономии на обслуживании девайса.

Проверка южного моста

Полная диагностика ЮМ достаточно сложна и требует применения специального оборудования, однако предварительную диагностику можно провести и в «домашних» условиях.

Рассмотрим, как проверить ЮМ, используя минимум подручных средств. В качестве такого средства можно использовать обычный китайский мультиметр. Наиболее частой причиной выхода из строя ЮМ является выгорание цепей питания, при которых сигнал питания оказывается «закорочен» на общий провод.

Проверить это можно, измерив сопротивление цепей питания, выходящих из ЮМ. Сделать это лучше всего на разъёмах USB. Переводим мультиметр в режим измерения сопротивления и измеряем сопротивление между 1-й и 7-й, а также между 2-й и 8-й ножками разъёма USB. Эти ножки всегда подписаны, так что проблем быть не должно.

Если ЮМ в порядке, сопротивление должно быть порядка нескольких сотен Ом, если оно существенно меньше (единицы Ом или вообще – 0), значит ЮМ вышел из строя.

Самостоятельный ремонт южного моста

Если вы решили своими силами провести ремонт вышедшей из строя микросхемы, вам понадобятся инструменты:

фен с хорошим потоком горячего воздуха

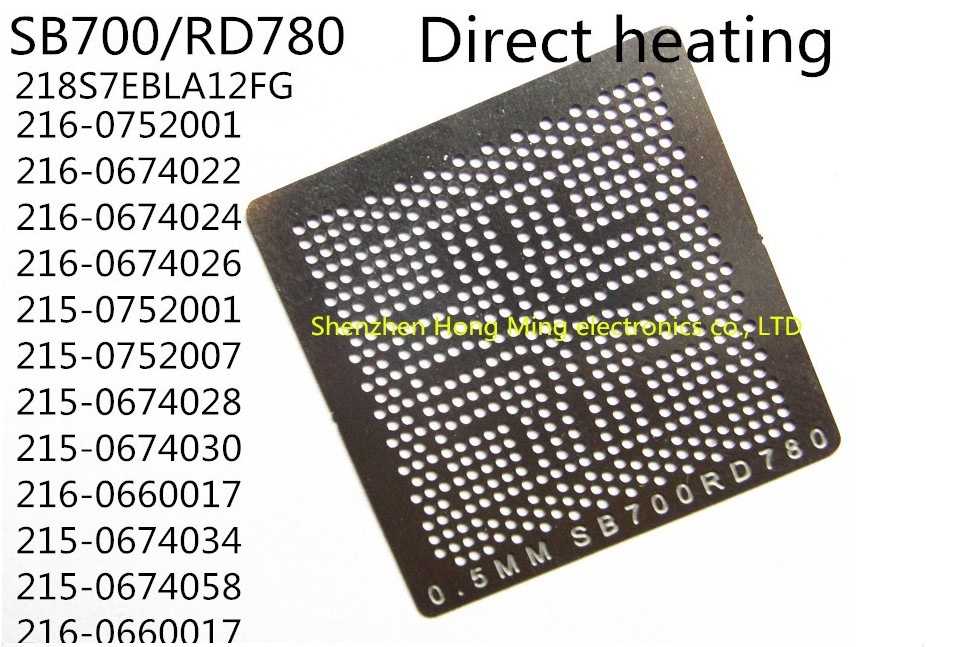

трафарет
калиброванные шарики
отвертки
паяльная станция
паяльная паста

Разобрав ноутбук и сняв микросхему южного моста, можно обнаружить, что на чипе отсутствуют контактные шарики. Задача на первый взгляд простая – это восстановить хороший контакт южного моста с материнской платой. Для начала подготовьте трафарет, смажьте микросхему флюсом и закрепите чип между пластинами трафарета. Так как трафарет соответствует построению микросхемы южного моста, добавить недостающие калиброванные шарики для контакта не составит особого труда.

Следующий этап – прогрев феном. Фен должен быть достаточно мощным, чтобы расплавить калиброванные шарики. После того, как шарики расплавлены, вытягиваем микросхему из трафарета и очищаем ее от флюса.

Подготовить материнской платы необходимо очень тщательно и осторожно. «Пятачки» необходимо зачистить и выровнять в горизонтальное положение, так как от этого зависит правильный монтаж южного моста на материнскую плату

Если вы используете паяльник, то постарайтесь, аккуратно, не задеть защитное покрытие платы, убрать оставшийся припоя.

Признаки выхода из строя

Это довольно просто. Поскольку северный мост ноутбука или ПК отвечает за работу важнейших компонентов, то поломку его диагностировать довольно просто. Достаточно включить компьютер. Первым признаком будет являться то, что на экране будет отсутствовать изображение. Также может не быть обращения к жесткому диску. Оперативная память тоже не загрузится. В результате вы будете слышать характерный звуковой сигнал в виде противного писка.

Также симптомом может быть циклическая перезагрузка компьютера. Все зависит от степени повреждения компонента. Еще одним распространенным симптомом может являться то, что компьютер включается с пятого, а то и с десятого раза. Если такие симптомы имеют место, то ваш северный мост на ноутбуке или ПК серьезно поврежден. И затягивать с этим не стоит, ибо можно потерять все остальные компоненты компьютера, которые пока работают исправно.

Как улучшить охлаждение чипсета (моста)

Демонтаж материнской платы

Самая трудоёмкая процедура — это демонтаж материнской платы. Но в большинстве случаев это сделать необходимо для того, чтобы снять радиатор. Вынимаем видеокарту, отсоединяем кабели и провода, отвинчиваем 6 болтов, которыми «материнка» крепится к корпусу. На обратной стороне системной платы сжимаем наконечники креплений:

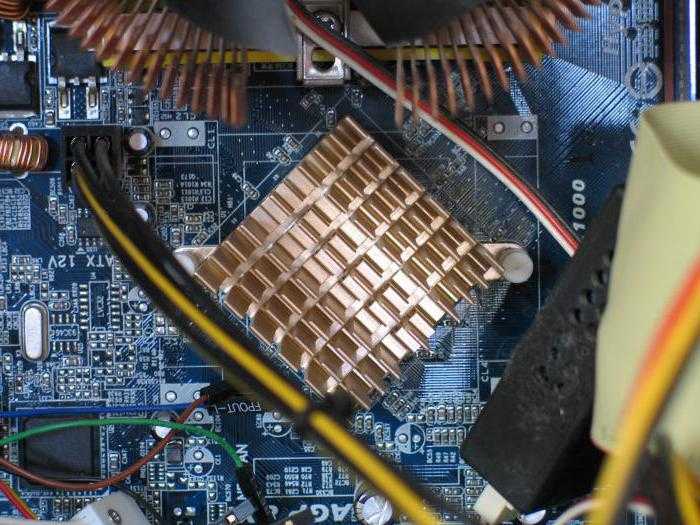

Вынимаем сами пластиковые крепления и снимаем радиатор:

Замена термопасты

Теперь нужно удалить остатки старой термопасты с радиатора и чипа и обезжирить их спиртом. Затем нужно будет нанести новую пасту на мост

Установка дополнительного охлаждения для чипсета

Мы решили воспользоваться случаем и прикрутить к радиатору 40-миллиметровый кулер для лучшего охлаждения.

Устанавливаем радиатор с кулером на чипсет. Защёлкиваем крепления. Теперь можно прикручивать материнскую плату к корпусу, подключать провода, SATA-кабели и устанавливать видеоадаптер.

Результат отличный: благодаря вентилятору температура моста снизилась с 78 °C до 49 °C:

Таким образом, мы защитили микросхему nForce от перегрева и наверняка существенно продлили жизнь компьютеру в целом.

Почему греются мосты и что делать

Любые полупроводниковые компоненты греются от превышения нормального значения протекающего через них тока. Это может быть обусловлено увеличением числа подключённых устройств, использованием как программных, так и аппаратных средств разгона, плохими условиями вентиляции корпуса и т.д.

Отдельно следует поговорить об аварийных ситуациях. Например, превышениях нагрузки из-за неправильного подключения внешних устройств (слишком большое потребление мощности по портам SATA или USB, короткие замыкания в этих портах, ошибки подключения и т.д.). В случае

возникновения такой ситуации счёт времени идёт на минуты, а часто и на секунды. Поэтому их лучше просто не допускать.

Греется южный мост

Такая ситуация возникает достаточно часто, поскольку именно ЮМ отвечает за работу всей периферии, мало того, в отличие от северного, к которому подключены только процессор, шина и память, к южному подключено всё остальное.

Лучший способ снизить температуру ЮМ – это уменьшить нагрузку на него, отключив дополнительные устройства, например, от шины USB. Однако, если в задачи ПК входит работа с большим количеством периферии, делать этого, естественно, нельзя.

Поэтому придётся искать другое решение. Самое простое – заменить радиатор, находящийся на ЮМ (а иногда, и не заменить, а установить, поскольку малое тепловыделение на ЮМ зачастую вообще не требует радиатора).

Для этой цели необходимо найти радиатор подходящих габаритов и установить его на микросхему ЮМ при помощи термоклея.

Греется северный мост

Очень часто приходится читать на форумах и в соц. сетях: «Помогите! Сильно греется северный мост, что делать?». Ответ на этот вопрос очень прост: в 90% случаев ничего не надо делать. Для СМ работать при повышенных температурах – это норма.

Другое дело, когда температура повышается настолько, что это приводит к срабатыванию внутренней защиты и отключению моста, а с ним и всего ПК.

Решение в данной ситуации может быть только одно: улучшить систему охлаждения моста. Сделать это можно двумя способами: переделав пассивную систему охлаждения или установив активную.

Переделка пассивной системы охлаждения заключается в смене радиатора на более массивный или имеющий большую площадь рассеивания. Эта разница заметна даже визуально. Старый радиатор следует отделить от чипсета, удалить остатки соединительного состава и с помощью термоклея приклеить новый радиатор.

Если же заменить радиатор на кулер (связку радиатор-вентилятор), то можно существенно уменьшить температуру микросхемы. Для этой цели можно использовать любой кулер с диаметром вентилятора от 30 до 60 мм.

Профилактика

Для того чтобы избежать выхода из строя этого компонента материнской платы, требуется всего лишь соблюдать не очень сложные правила эксплуатации. Во-первых, нужно регулярно чистить корпус от пыли и грязи

Особое внимание стоит уделять кулерам и прочим компонентам системы охлаждения. Ибо если пустить все на самотек, то северный мост просто сгорит, не выдержав высокой температуры

Также все время следует проверять систему охлаждения на работоспособность. Если какой-нибудь кулер вышел из строя, то его следует немедленно заменить.

Во-вторых, никогда не подвергайте ноутбук или ПК физическим воздействиям. Это также пагубно сказывается на данном компоненте. В-третьих, держите подальше от ноутбуков и ПК домашних животных. Их шерсть очень быстро забивает систему охлаждения. В результате — перегрев и выход из строя моста. В-четвертых, никогда и ничего не пейте вблизи ноутбука или ПК. Одной капли жидкости, просочившейся на материнскую плату, достаточно для того, чтобы северный мост «сыграл в ящик».

Разгон

Северный мост играет важную роль в том, насколько компьютер может быть разогнан , поскольку его частота обычно используется в качестве базовой для ЦП, чтобы установить свою собственную рабочую частоту. Этот чип обычно нагревается по мере увеличения скорости процессора, что требует большего охлаждения. Существует ограничение на разгон ЦП, так как цифровые схемы ограничены физическими факторами, такими как подъем, спад, время задержки и хранения , произведение коэффициента усиления по току, паразитная емкость и задержка распространения , которая увеличивается с (среди других факторов) рабочая температура ; следовательно, большинство приложений для разгона имеют программные ограничения на множитель и настройку внешних часов. Кроме того, тепло является основным ограничивающим фактором, поскольку для правильной активации полевых транзисторов внутри ЦП требуются более высокие напряжения, и это более высокое напряжение производит большее количество тепла, требуя более высоких температурных решений на кристалле.

Преимущества китайских планшетов

Планшеты — это удобные, функциональные и практичные гаджеты, которые позволяют работать, читать книги или играть в любимые игры. Однако многие ошибочно полагают, что девайс считается качественным только лишь в том случае, если на его корпусе присутствует логотип известной компании. Времена, когда китайская техника считалась ненадежной ушли в прошлое и сегодня многие китайские производители предлагают покупателям высококачественные и долговечные девайсы по доступным ценам.

Бюджетные гаджеты отличаются многочисленными преимуществами и отлично подходят:

детям в качестве гаджета для просмотра мультфильмов или подготовки к учебе;
для путешествий или отдыха на природе, ведь даже если в дороге вы случайно повредите его или потеряете, вам не будет жалко потраченных средств, как если бы вы разбили более статусный гаджет;
для применения в качестве GPS навигатора. Для этих нужд вы смело можете использовать планшет китайского производства с экраном в 7 дюймов.

Основные критерии выбора китайского планшета

Чтобы определиться с покупкой, необходимо предварительно ознакомиться с функционалом выбранной модели. Также нужно учитывать его целевое назначение, ведь для подарка маленьким детям вам вполне подойдет планшет со стандартным набором опций без опции мультитач. Дети зачастую сильно надавливают на экран, поэтому сверхлегкого касания вам и не нужно. Достаточно приобрести максимально бюджетную модель до 80 долларов. Также учитывайте, что:

практически все модели китайского производства функционируют на системе Андроид, но в данном случае важно обращать внимание на то, чтобы версия ОС была современной. В обратном случае покупать такой планшет не рекомендуется;
все манипуляции на планшете осуществляется исключительно на экране, поэтому к нему предъявляются максимальные требования
Обращайте внимание на углы обзора и четкость картинки

На изображении должны отсутствовать любые деформации в виде искажений или размытости;
емкость батареи. От данного параметра зависит продолжительность работы вашего девайса. Лучше выбирать более дорогостоящие варианты с хорошей батареей, которые прослужат в разы дольше дешевых аналогов. Для бесперебойной работы необходимы, чтобы параметр емкости составлял не менее 2800 мАч. Этого хватит для полноценного функционирования гаджета, что в особенности важно, если вы планируете использовать его в дороге или в любом другом месте с ограниченным доступом к дополнительной подзарядке аккумулятора.

То, что китайские товары — это не надежно, сейчас является стереотипом. Большинство брендов доказывают обратное и предлагают вам лично убедиться в отменном качестве их продукции. Планшеты от компаний из Китая отличаются хорошей производительностью и в качестве дополнительного бонуса — презентабельным внешним видом. практически каждая модель порадует вас трендовым дизайном, ультратонким корпусом и широкой цветовой гаммой, начиная от сдержанных и заканчивая яркими расцветками на любой вкус.

Кроме этого, китайские производители тщательно следят за модными трендами, поэтому постоянно обновляют коллекции своих товаров, предлагая только самые современные и многофункциональные гаджеты по низким ценам.

Статья создана по материалам маркетплейса Закупка.

5 вещей, которые следует учитывать при выборе шаблона сайта

Выбор шаблона для сайта, наверное одна из самых трудных задач при создании веб-ресурса — буквально тысячи бесплатных и платных вариантов доступны для скачивания и покупки.

Подробнее…

Как продлить работоспособность северного моста

Самым логичным решением данной проблемы будет следить за тем, чтобы ноутбук не перегревался. Это значит, что нужно стараться не оставлять его во включённом состоянии на кровати, подушках, поменьше работать располагая его на коленях. Вместе с этим обязательно регулярно устраивать профилактические осмотры и чистку системы охлаждения.

Рекомендуется раз в полгода снимать заднюю крышку, чтобы:

удалить накопившуюся пыль;
почистить кулер;
поменять термопасту на процессоре, видеокарте и северном мосту.

Кроме перегревания, выйти из строя этот элемент может из-за физического повреждения или капли воды. Нужно помнить, что мост – это очень хрупкий элемент.

Как быть, если «диагноз», о котором говорилось в начале статьи, вашему устройству уже вынесли? Немедленно отдать его в сервисный центр специалистам! Самостоятельно заменить нужную деталь даже не стоит пытаться. Чип, о котором идёт речь, впаян в плату по технологии BGA. Для замены требуется непросто наличие профессиональных навыков, но и серьёзное оборудование.

Если придерживаться советов по продлению срока службы чипсета и использовать ноутбук с должной аккуратностью, то никакой замены не потребуется и он будет работать без перебоев много лет

Теперь вы знаете всё самое важное об элементе «северный мост» и не допустите его выхода из строя

Доброго времени суток вам, мои дорогие читатели и постоянные подписчики. Сегодня я продолжаю знакомить вас с компонентами управления компьютером. И предметом обзора будет южный мост на материнской плате. Не думаю, что можно как-то объективно определить его степень значимости в сравнении с «северным». Но скажу точно: без данного элемента работа процессора и всего ПК была бы невозможна.

Итак, что такое южный мост (southbridge), и почему у него такое странное архитектурное название?

При этом соединение северного и южного чипа с устройствами происходит по принципу моста: прямой канал с двусторонним обменом сигналами, не имеющий ответвлений и не пересекающийся с другими.

Свои географические названия эти микросхемы получили по взаиморасположению на материнской плате. Если ее рассматривать правильно (так чтобы основные надписи и маркировки были не вверх-ногами, и не боком), то северный мост всегда будет расположен выше, а южный – ниже.

Желающие убедиться в этом, и посмотреть, где находятся чипы, могут заглянуть под крышу системного блока своего компьютера. Или посмотреть несколько изображений motherboard в интернете.

Заключение

Теперь вы знаете, что такое северный мост материнской платы компьютера, для чего он служит и чего боится. Соблюдение простых правил безопасной эксплуатации компьютера поможет избежать выхода из строя этого привередливого компонента. Диагностика неисправности этой составляющей материнской платы также весьма проста. Если ПК не запускается, перезагружается и отсутствует изображение, то с высокой долей вероятности можно сказать, что северный мост умер. Отремонтировать его невозможно – только менять. Тем не менее проще заменить его, чем всю материнскую плату. Относитесь к своему компьютеру бережно, и таких проблем у вас никогда не будет.

Картинка для привлечения внимания, в будущем эта плита сыграет ключевую роль!

Случилось страшное! Помер у жены ноут, красавец Acer Aspire 5552g. В один прекрасный день он просто вырубился, во время работы. Настала печаль…

Лежал он несколько месяцев, ожидая сдачи в сервисный центр, но только после того как моя жаба успокоится и захочет заплатить 5-9 тысяч рублей за диагностику и ремонт.

После чтения форумов и первичной диагностики (проверка батарейки и прогрев чипа северного моста) стало понятно в чем причина неисправности. На данной материнке довольно часто в мир иной отправляется северный мост, который совмещен с видиокартой.

План работ:1) Купить новый мост2) Выпаять старый мост3) Запаять новый мост

Пункт 1. Северный мост был куплен на али, за 1 100 рублей. Как позже выяснилось, версия чуть выше, производитель Тайвань, а не Китай. На форумах ремонтников все стадают по этому поводу. Идём ва-банк.

Т.к. не понятно каким припоем зареболен чип (а вдруг там безсвинцовый), значит будем реболить. За 120 рублей докупаем трафарет.

Пункт 2. Материнская плата — это не только сокет для процессора, это ещё 300-400 мелких smd резисторов и конденсаторов. Чуть перегрел, одно неверное движение и посыпались.

Мертвая «кошка» для тестов, на своём борту имеет 2 моста нужной распиновкой. Попалась под руки случайно и достаточно удачно.

Наиболее распространенной причиной поломки ноутбука является неисправность одного или нескольких , установленных на материнской плате или видеокарте.Технология разводки платы для ноутбука подразумевает использование особого типа процессоров, монтажные выводы которых выполнены в виде небольших шариков из припоя — BGA микросхемы. После аккуратного позиционирования и последующего нагрева такой микросхемы, припой расплавляется и надежно фиксирует BGA чип на посадочном месте.

Большинство чипов такого типа выходят из строя вследствие производственного брака, инженерных просчетов при проектировании систем охлаждения ноутбуков, а также по вине владельцев — несвоевременного проведения технического обслуживания и как следствие критического засорения внутренностей ноутбука пылью и потеря теплопроводящих функций у термопасты и термопрокладок.

Следует отметить, что самостоятельная замена вышедшего из строя чипа BGA достаточно трудна, можно сказать даже, что в домашних условиях она просто невозможна, так как требует не только специальных знаний и навыков, но и соответствующего, дорогостоящего оборудования для пайки — инфракрасной паяльной станции или инфракрасного нагревателя.

БОльшая доля ноутбуков, в которых установлены , имеют на борту несколько подобных микросхем: южный мост, северный мост, графический чип (видеокарта). Критичнее всего к перегреву BGA чипы северного моста и видеокарты. Гораздо реже наблюдается поломка центрального процессора ноутбука, но такие неприятности встречаются.

Так как для охлаждения микросхем южного/северного моста, видеокарты и центрального процессора, как правило используется одна и та же система охлаждения, то ее отказ вызывает последующий выход из строя одного или всех вышеперечисленных чипов. По статистике первым выходит из строя северный мост, затем BGA чип видеокарты, южный мост и уже последним отказывает центральный процессор.

Заключение

Теперь вы знаете, что такое северный мост материнской платы компьютера, для чего он служит и чего боится. Соблюдение простых правил безопасной эксплуатации компьютера поможет избежать выхода из строя этого привередливого компонента. Диагностика неисправности этой составляющей материнской платы также весьма проста. Если ПК не запускается, перезагружается и отсутствует изображение, то с высокой долей вероятности можно сказать, что северный мост умер. Отремонтировать его невозможно — только менять. Тем не менее проще заменить его, чем всю материнскую плату. Относитесь к своему компьютеру бережно, и таких проблем у вас никогда не будет.

И так, сначала немного теории.

Распространенной поломкой ноутбука является сгоревший южный мост. Наши клиенты которые сдают ноутбуки на ремонт задают вопрос, за что отвечает южный мост в ноутбуке? Для ответа что это южный мост и разъяснения этого популярного вопроса мы решили написать небольшой комментарий об этой популярной микросхеме.

Южный мост
– в переводе с английского (Southbridge) – не менее важен по значимости контролер микросхема обеспечивающая работу большое количество функционала современного ноутбука или ПК. Если у вас перестал работать порт IDE, SATA, USB, LAN, BIOS, системы энергообеспечения APM и ACPI, шину LPC Bridge, Embeded Audio, SM шина (отвечает за скорость вращения кулеров), DMA-контроллер, IRQ-контроллер, можете быть уверены, что вам надо менять (перепаивать) южный мост. Эта микросхема хоть и не на столько производительна как северный мост но тоже выполняет ряд жизненно необходимых ноутбуку функций. Южный мост передает северному мосту данные который в свою очередь отправляет их на обработку процессору. В более старых моделях ноутбуков в задачи этой микросхемы входило еще и обработка данных на шинах PCI, PCIe и ISA. Можно перефразировать с технического на простой разговорный язык что южный мост стоит на передовой с пользователем и внешними техническими раздражителями такими к примеру как установка в ноутбук неисправной USB флешки в первую очередь подвергнет риску работы именно южного моста который из-за этого легко может сгореть. Короткие замыкания любого из вышеперечисленных портов приводят к повышению температуры этой микросхемы которая зачастую не имеет дополнительного охлаждения, что и приводит к перегреву.

При обсуждении материнских плат часто используют такие термины как северный или южный мост. Подобная терминология часто сбивает с толку неопытных пользователей, они не могут разобраться, что такое северный и южный мост, где они находятся и за что отвечают. Кроме этого, пользователи часто путают северный мост с южным и не могут запомнить их расположение на материнской плате. Если вы также не уверены в данном вопросе, то предлагаем ознакомиться с нашей статьей.

Мост – это чип, который распаян на материнской плате и является частью чипсета. Традиционно чипсет состоит из двух чипов, которые называют северным и южным мостом.

Данные чипы называют мостами потому, что они выполняют связующую функцию между центральным процессором компьютера и остальными комплектующими. Что касается названий «северный» и «южный», то эти названия указывают на расположение данных чипов на материнской плате. По аналогии с полюсами на глобусе, северный мост находится ближе к верхней, а южный ближе к нижней части платы.

Нужно отметить, что на современных материнских платах два моста больше не используется. Вместо северного и южного мостов теперь используется исключительно южный мост, так как все функции северного моста были интегрированы в процессор.
