Лазерный принтер — раскрываем секреты устройства!

Чернила для картриджа

Ответственно отнеситесь к покупке чернила. Подберите чернила соответствующие марке ваших картриджей. В большинстве картриджей используется четыре цвета: чёрный (black), малиновый (magenta), синий (blue) и жёлтый (yellow). Но бывают модели принтеров и картриджей использующих дополнительные цвета, с обозначением (light). В таком случае цветов может быть и шесть и восемь. Но о них ми не будем говорить.

Рассмотрим заправку на примере марки самого распространенного струйного принтера Canon. И линейку картриджей от : pg 37 и cl 38 — Canon mp 210, до pg 510 и pg 511 — Canon mp 280. Все эти картриджи практически одинаково устроены. Пластиковый корпус, а внутри губки впитывающие краску. Поэтому проблем с заправкой быть не должно. Главное не перепутать цвета краски, заправить правильно.

Немного истории

Косвенным изобретателем этого вида принтером можно считать Уильяма Томсона. Но его изделие не было «струйником» как таковым, а назначалось для записи приема сообщений с телеграфов. Но принцип печати заключался в применении электростатических законов для «управления» падающими каплями краски на бумагу. Было это давно — в 1867 году.

Подобная технология получила возрождение уже в середине прошлого столетия с легкой подачи инженеров фирмы «Сименс». Их изобретения использовались в разных приборах для фиксации данных на бумаге. Но также имели значительные недостатки: высокая цена, плохое качество воспроизводимой картинки.

Вскоре в струйной печати были использованы законы пьезоэлектрики и кристаллы. Все это стало возможно из-за способности последних при определенном воздействии «излучать» электроны, а при проходе тока менять форму. Уже позже в компании Canon был придуман другой способ «выдавливания» краски из чернильниц. Жидкость выходила в виде пара под воздействием высокой температуры.

Чем заправлять

Не покупайте чернила впрок, они со временем портятся, высыхают. Выбирайте краску от одного производителя, так как при смешивании различных видов чернил возможно образование нерастворимых частиц, которые засоряют сопла печатающей головки.

Для лазерных драм-картриджей нужен тонер. На тубах, бутылках с порошком есть маркировка, на которых указана серия МФУ или номера драм-картриджей. Некоторые виды тонеров также совместимы для печатающих устройств разных производителей, например Canon и HP LJ, но их нельзя использовать в устройствах Samsung, Xerox. Чтобы качество изображения не страдало, лучше покупать расходные материалы, предназначенные для вашей модели.

Читайте: Как выбрать электронную книгу

Виды тонера для лазерной печати

Под термином «тонер» подразумевается мелкодисперсный порошок, используемый в лазерных принтерах и электрографических копирах. Это многокомпонентное вещество со сложным составом. Ресурс работы картриджа напрямую зависит от качества тонера. Поэтому, если вам приходится сталкиваться с заправкой картриджа, нужно иметь представление о видах этого расходного материала.

Упрощенная классификация тонера

Признак Виды тонера
Технология получения
  • Механический тонер – это результат измельчения твердой основы и ее последующего многократного просеивания.
  • Химический тонер получают методом микросуспензионной полимеризации. Механические тонеры мягче ведут себя по отношению к картриджу, что положительно влияет нам его срок службы.
Магнитные свойства
  • Магнитные тонеры выполняют двойную работу: проявление и окрашивание. Для этого в их состав вводят оксид железа.
  • Немагнитные этой добавки либо не имеют, либо ее количества слишком мало.
Цвет
  • Черные. Используются в монохромных принтерах.
  • Цветные. Для цветной печати необходимы 3 базовых тонера – желтый, красный, голубой. Цвет тонера зависит от цвета добавленного в него пигмента.
Заряд
  • Положительно заряженный тонер подходит аналоговым устройствам с отрицательно заряженным фоторецептором и цифровым принтерам с плюсовым фоторецептором.
  • Тонер с отрицательным зарядом применяется в противоположном порядке: аналоговая печать с «плюсовым» фоторецептором и цифровая с «минусовым».
  • Необходимый заряд тонеру придают специальные добавки CCA.
Тип полимера в составе
  • Полиэстеровые тонеры эффективно фиксируются на бумаге благодаря низкой температуре размягчения.
  • Стирен-акриловые. Исчезающий вид тонера. Тоже могут обеспечить хорошее закрепление цвета, но в состав для этого вводят различные модификаторы.

Поскольку существует множество разновидностей лазерной печати, вышеперечисленные признаки могут встречаться в разных комбинациях. Кроме того, в разных моделях принтеров один и тот же тонер по-разному влияет на качество изображения.

Комбинации зарядов тонера и фотобарабана в различных системах печати

Системы печати Заряд тонера Заряд фотобарабана Примеры
цифровая система печати отрицательный отрицательный HP, Canon, Sharp, Ricoh, Samsung, Lexmark и др.
цифровая система печати положительный положительный Kyocera, Brother и др.
аналоговая система печати положительный отрицательный Canon, Xerox, Sharp и др.
аналоговая система печати отрицательный положительный Kyocera Mita

История

Лазерный принтер Kyocera FS-1110

В 1938 году студент юридического факультета Честер Карлсон получил первое ксерографическое изображение, технология которого заключалась в использовании статического электричества для переноса тонера (сухих чернил) на бумагу. Это стало результатом многолетней работы по отказу от существующих мимеографов и избавлению от них дороговизны получаемых отпечатков. Однако только восемь лет спустя, после получения отказа от IBM и Корпуса связи США, в 1946 году Карлсон смог найти компанию, которая согласилась бы производить электростатические копировальные аппараты, которые он изобрел. Эта компания называлась Haloid Company, которая позже была переименована в Xerox Corporation.

Первое устройство Xerox появилось на рынке в 1949 году как модель A. Это громоздкое и сложное устройство требовало ряда ручных действий, чтобы сделать копию документа. А всего десять лет спустя был выпущен полностью автоматический ксерограф: Xerox 914, способный производить 7 копий в минуту. Эта модель стала прототипом всех появившихся позже копиров и лазерных принтеров.

Xerox начала работу над лазерными принтерами в 1969 году. Успех был достигнут в 1978 году сотрудником Гэри Старквезером, который смог добавить лазерный луч к существующей технологии копировальных аппаратов Xerox, создав таким образом первый лазерный принтер. Полнодуплексный Xerox 9700 может печатать 120 страниц в минуту (кстати, это по-прежнему самый быстрый лазерный принтер в мире). Однако размеры устройства были просто огромными, а цена в 350 000 долларов (без поправки на тогдашний курс обмена) не соответствовала идее «принтер в каждом доме».

В начале 1980-х годов спрос на устройства, превосходящие существующие матричные принтеры по качеству печати, достиг критического уровня. В 1979 году последовало предложение Canon о выпуске первого настольного лазерного принтера LBP-10. В следующем году компания в частном порядке представила новый LBP-CX калифорнийским компаниям Apple, Diablo Systems и HP.

В то время Canon нуждался в сильных партнерах для продвижения своей продукции на новом для компании рынке, поскольку у компании были сильные позиции в области фотоаппаратов и офисных решений (самих копиров), но не было соединений, необходимых для эффективной работы продажи на рынке устройств обработки данных. Первоначально Canon обратилась к Diablo Systems, подразделению Xerox Corporation. Это было очевидно и логично, поскольку Diablo принадлежала большая часть рынка лепестковых принтеров, а ее поставщики выражали желание разместить логотип Diablo на продукции других производителей. Это сделало Xerox первой компанией, попросившей продать систему CX с контроллером Canon.

Однако Xerox отклонила это предложение, потому что вместе с японской Fuji-Xerox она разрабатывала устройство, призванное стать лучшим настольным лазерным принтером на рынке. Но хотя новый 4045 был одновременно копиром и лазерным принтером, он весил около 50 килограммов, стоил вдвое больше CX, не имел сменного картриджа с тонером и не предлагал наилучшего качества печати. Позже бывшие маркетологи Diablo признали, что потеря предложения Canon было большой ошибкой и что следующим принтером HP LaserJet мог стать Xerox LaserJet.

В любом случае, после того как Diablo отклонил предложение Canon во Фремонте, последний проехал несколько километров, чтобы посетить офисы HP в Пало-Альто и Apple Computer в Купертино. Hewlett-Packard была вторым логичным выбором, поскольку она тесно сотрудничала с Diablo и располагала довольно широким ассортиментом точечных и лепестковых матричных принтеров.

Canon и HP объединились для выпуска принтеров HP LaserJet, способных печатать 8 страниц в минуту в 1984 году. Их продажи быстро росли, и в 1985 году Hewlett-Packard захватила почти весь рынок настольных лазерных принтеров. Следует отметить, что, как и в случае со струйными принтерами, новые устройства стали по-настоящему доступными только после разработки для них сменных картриджей с тонером (в данном случае разработчиком выступила Hewlett-Packard).

В то же время проблемы снижения стоимости новых и использованных картриджей для рециклинга, количество которых стало указывать на экологические проблемы, породили целую отрасль перерабатывающей промышленности, датой рождения которой можно считать 1986 год.

Когда надо заправлять

  1. Плохая цветопередача. На напечатанной странице отсутствуют один или несколько цветов.
  2. Низкое качество печати. На страницах видны пустые места, размытые участки. Перед заправкой очистите печатающую головку (далее PG), чтобы облегчить нормальную печать).
  3. Бутылка с чернилами изношена. Стартовые картриджи 445, 446 с чипами позволяют распечатать 180-200 листов, долгоживущие версии — до 400 страниц, поэтому требуется полная замена.
  4. Недостаточный уровень чернил. Заправка при количестве красителя 20-30% от максимального объема позволяет продлить срок службы парогенератора. Когда чернил достаточно, картридж нагревается меньше.

Принцип работы лазерного принтера

Принцип лазерного принтера состоит из нескольких этапов.

Зарядка фотобарабана

Основной частью такого типа оборудования является фотобарабан (печатающий барабан). Он представляет собой цилиндр, изготовленный из металла, на поверхность которого нанесен полупроводник, чувствительный к свету.

С помощью коронатора или заряжающего вала фотобарабан заряжается отрицательным или положительным зарядом.

Коронатор – нить из вольфрама, которая покрыта платиновым (золотым или углеводным) покрытием. Под действием тока возникает электрический разряд и создается электрическое поле, которое передается на фотобарабан.

Этот метод заряжания барабана имеет ряд недостатков: поверхность провода может загрязняться частицами тонера или пылью, что приводит к ухудшению качества печати. В запущенных случаях, погнутый и загрязненный коронатор может повредить фотобарабан.

Указанных выше проблем не имеет заряжающий вал (ролик заряда). Он представляет собой металлический стержень, который покрыт поролоном (или резиной). Эти материалы хорошо проводят заряд, и контактируя с барабаном заряжают его.
Но этот метод имеет недостаток, ведь периодически фотобарабан нужно чистить.

Экспонирование фотобарабана

С помощью лазера и системы зеркал, тонким лучом света «насветляется» изображения. Там, где попадает лазер, меняется заряд, он становится отличным (позитивным или отрицательным) от зарядку всей поверхности барабана.

В полиграфии изображение формируется с помощью микроскопических точек. Принцип лазерной печати такой же: лазерный луч изменяет заряд поверхности барабана в определенных точках, которые формируют невидимое изображение.

Проявка изображения

Кроме фотобарабана в лазерных устройствах есть Magnetic Developer Roller (магнитный вал), который будучи заряженным, крутится в бункере с тонером, и притягивает его к своей поверхности.

Чтобы тонер не прилипал толстым слоем, на небольшом расстоянии от магнитного вала размещен специальный ракель, который снимает лишний тонер.

Важно при подготовке лазерного принтера к работе правильно отрегулировать ширину щели между магнитным валом и лезвием, которое сбрасывает лишний тонер. Иначе возможно образование черных полос во время печатания

После этого магнитный вал входит в контакт с фотобарабаном, к которому прилипает тонер в тех местах, которые под действием лазера изменили свой потенциал.

Незаряженные участки тонер не получают.

Продолжаем описывать принцип печати лазерного принтера. Теперь нужно перенести изображения на материал.

Перенос изображения на бумагу

Печать на лазерном принтере происходит так: подающая система проводит лист бумаги под фотобарабаном, и через промежуточный барабан с мягким покрытием наносит тонер на запечатываемый материал.
Но тонер не крепко держится, и бумага проходит через этап закрепления.

Закрепление тонера

Особенностью тонера, для такого вида оборудования является то, что он плавит при высокой температуре.

Поэтому, после нанесения тонера, бумага проходит через термоблок. Здесь, при температуре превышающей 200°С тонер припресовывается к бумаге.
Во время этого процесса, один вал снизу нагревает бумагу, другой – прижимает тонер к бумаге.
Чтобы лист после выхода из термосекции не прилипал к прижимному валу, в принтере стоит планка, для открепления письма.

Отпечатанный листок складывается в специальном лотке принтера.
Мы рассмотрели принцип лазерной печати для черно-белой печати.
Если нужно получить цветное изображения, то здесь ситуация аналогично, только нужно повторить процесс 4 раза, или нанести тонер 4-х красок за один поворот фотобарабана.

Напоминаем, что большинство цветных изображений можно прекрасно передать с помощью всего 4х красок: синяя, красная, желтая и черная. А другие оттенки и цвета получаем при смешивании трех основных.

Например, зеленый – синий + желтый, оранжевый – желтый + красный.
Мы рассмотрели, в чем заключается работа лазерного принтера, теперь перейдем к его достоинствам, в случае с другими системами.

Третий этап: проявка

Еще один имеющийся в картридже лазерного принтера вал, является металлической трубкой, внутри которой имеется магнитный сердечник. Магнит, внутри отсека притягивает к поверхности вала тонер и, вращаясь, выносит его наружу. Специальное дозирующее лезвие позволяет регулировать толщину слоя красящего вещества и предотвращать, таким образом, его равномерное распределение.

После этого краска попадает между фотобарабаном и магнитным валом. На участках, прошедших экспонирование тонер начинает притягиваться к поверхности фотовала, а на заряженных – отталкиваться. Красящее вещество, оставшееся на магнитном ролике, как правило, идет дальше и снова проходит через бункер. Что касается тонера, переместившегося на поверхность барабана, то он делает изображение на нем видимым, после чего следует дальше, т.е. к бумаге.

Заправка лазерного принтера HP

Принтеры НР с пометкой «laserjet» используют лазерную технологию печати. Заряжать их в домашних условиях можно по схеме ниже.

Сначала предоставим хорошее видео, ниже есть текстовый алгоритм.

  1. Отключаете питание кнопкой, расположенной на корпусе. Вытягиваете кабель из розетки.
  2. Открываете крышку на передней или верхней части корпуса (зависит от принтера).
  3. Берёте картридж за ручку и тянете к себе, вытягивайте наружу.
  4. Открутите болты, удерживающие боковую крышку.
  5. Снимите пластик.
  6. Извлеките фотовал, удерживая его за крайние белые шестерни.
  7. Отодвиньте от стенки ролик заряда плоской отвёрткой, снимите его.
  8. Разделите картридж на две части: отсёк с отработкой и свежим порошком. Для этого изнутри надавите на металлический штифт отвёрткой, а с внешней захватите маленькими плоскогубцами. Штифты вытащить надо с двух сторон картриджа.

  9. Уберите расположенную сбоку пружину.После, держа картридж обеими руками, рассоедините части друг от друга.
  10. Из бункера с отходами высыпьте использованный тонер, утилизируйте. Предварительно снимите с контейнера лезвие дозировки, убрав при этом пружину и открутив два болта.
  11. Лезвие протрите чистой салфеткой/тряпкой. Щетка к применению запрещена.
  12. Обратно соберите бункер, прикрутив лезвие на место.
  13. На части картриджа, в которой находится неизрасходованный порошок, открутите пластиковую часть, снимите пробку. Банку с порошком перед заправкой хорошо встряхните. Открутите крышку ёмкости с тонером, накрутите специальную насадку (идёт в комплекте или можно приобрести отдельно). Засыпьте новую порцию тонера.
  14. Плотно закройте отверстие защитной пробкой.
  15. Соберите картридж в обратной последовательности, поставьте в принтер, включите аппарат и попробуйте напечатать пробник.

Когда будете вставлять фотовал, аккуратно руками проверьте, чтобы он легко крутился. Если вращение затруднено, вероятно, при сборке были допущены ошибки и что-то мешает фотобарабану нормально крутиться.

Подробнее смотрите в видео.

Как заправить лазерный принтер?

Лазерный принтер имеет высокую скорость печати. Имеет более хорошее качество печати.

Цена его выше струйного, но она способна полностью окупить себя. В отличие от струйного принтера, в лазерный добавляется не краска, а порошки.

Работать с ними нужно осторожно, поскольку есть риск отравления. Выполнять всю работу нужно в помещении с открытым окном. Заправить картридж лазерного принтера можно пошагово, применяя следующую инструкцию:

Заправить картридж лазерного принтера можно пошагово, применяя следующую инструкцию:

Извлечь картридж и осмотреть.

Извлекаем резервуар с краской

Поддеть пробку с устройства иголкой и открыть контейнер.

Открываем контейнер

Всыпать порошок в отверстие и закрыть пробкой. Убрать остатки порошка с поверхности и поместить контейнер обратно в печатающий механизм.

Заполняем картридж порошком и убираем лишнее

Если в лазерном принтере нет пробки, а есть бункер и тонер, то инструкция его заправки выглядит по-другому.

Как правило, лучше доверить это дело профессионалу, поскольку есть большой риск повредить печатающую головку такого механизма. Здесь есть определенные нюансы.

Во-первых, нужно сделать правильный прокол бункера, где хранится печатающий механизм и контейнер с порошками, а во-вторых, следует место для отверстия подбирать отдаленное от чипов с микросхемами.

Вначале необходимо вытащить устройство, сделать отверстие скальпелем или сверлом, вдалеке от микросхем, а далее вставьте в отверстие воронку для заправки.

Интересно, что второй вариант также не безопасен, поскольку фотоэлемент может быть засвечен и выведен из строя.

По этой причине самостоятельно заправлять такой принтер не рекомендуется.

Это может привести к тому, что ухудшится кардинально печать и полностью будет выведен из строя печатающий механизм.

Чтобы не сделать ошибок, лучше доверить работу профессионалу, заменить картридж на новый, заказав его у проверенной компании, или же воспользоваться обучающим видео, где опытные люди показывают проверенную технику, как заправить картридж струйного принтера и лазерного.

https://youtube.com/watch?v=xc5naX18IaE%3F

Как заправить картридж для лазерного принтера самому?

Сразу хочется заметить, что порошок, которым заправляют лазерные принтеры, ОЧЕНЬ вреден! Но это конечно не значит, что вы заправив один картридж в год подорвёте здоровье

Просто соблюдайте при заправке элементарные предосторожности и заправляйте картридж в хорошо проветриваемом помещении

Если вы не испугались, и всё таки решили заправить картридж сами, то покупайте тонер тут и готовьте газету на пол или стол. Заправить картридж для лазерного принтера очень просто, если вы угадали с моделью.

Дело в том, что в некоторых картриджах есть пробочка, через которую просто засыпается тонер. Чтобы добраться до пробочки, нужно снять одну из боковых крышек картриджа, предварительно открутив пару шурупчиков.

На этом заправка картриджа заканчивает. Если такой пробки нет, то вам придётся разобрать картридж почти полностью и засыпать в щель тонер. Какой вывод? Прежде чем покупать лазерный принтер, узнайте о строении его картриджа – есть в нём пробочка?

Ещё одной трудность при заправке лазерного картриджа может стать ЧИП. Поэтому сразу так же лучше узнать, а возможна ли вообще заправка данного картриджа в домашних условиях без разблокирования ЧИПа?

Так же стоит отметить, что если вы покупаете цветной лазерный принтер, то вам будет нужно заправлять 4 картриджа, а это может быть не дёшево, да и нужного цветного тонера может не быть в продаже.

Как заправить принтер hp?

Принтер hp бывает струйным и лазерным. Способ их заправки не отличается от представленного выше.

Специалисты рекомендуют смотреть инструкцию, прежде чем осуществлять заправку красками.

Отличается от других аппаратов тем, что требуется 2,5 миллилитров краски или порошка, чтобы достичь нужного эффекта.

Заполнение hp

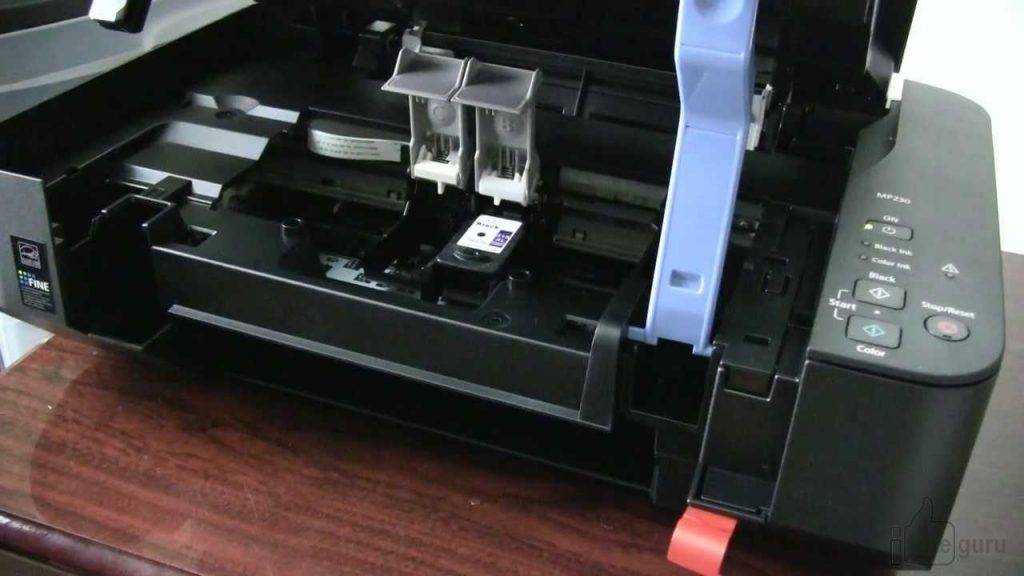

Как заправить принтер canon?

Самая популярная модель canon — PIXMA MG2540S. Это струйный аппарат, принцип заправки которого не отличается от общей инструкции.

До начала работ, нужно открыть крышку с сердцем системы, а затем выключить аппарат из сети и проводить все операции.

По окончанию работ проверить работу дважды, сделав две печати документа.

Заполнение canon
