Усилитель своими руками: ламповый, на транзисторах, на микросхемах

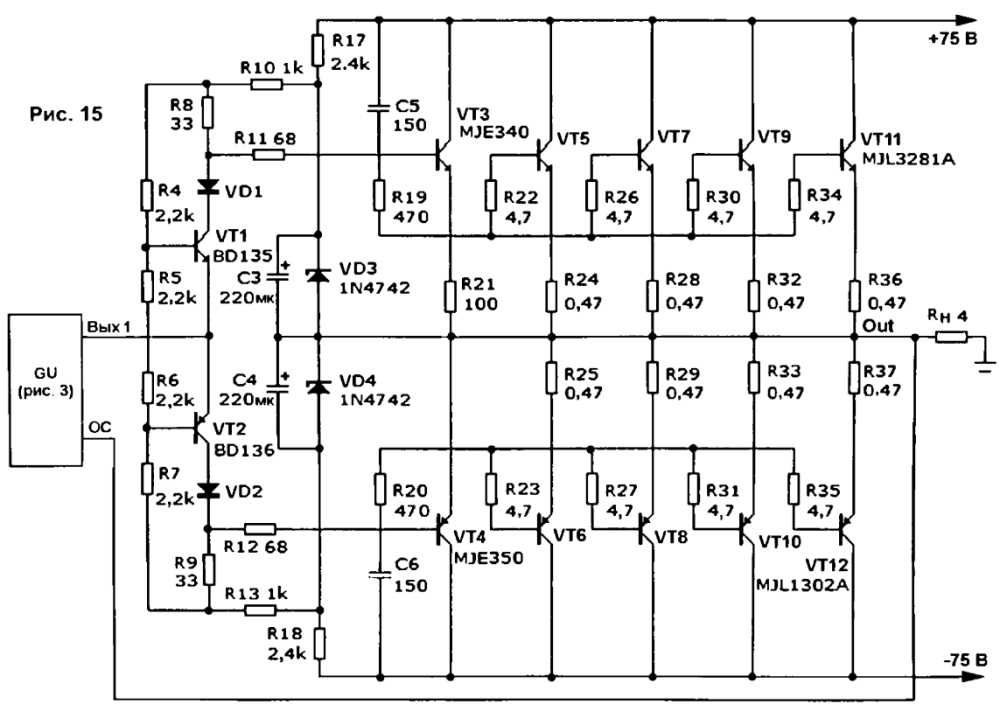

Мощный усилитель звука своими руками

Радиолюбитель, собирающийся сделать систему низкой частоты (УНЧ), должен решить ряд следующих вопросов:

  • Элементная база
  • Электрические параметры
  • Выбор схемы

Современные звуковые системы собираются с применением биполярных или полевых транзисторов и интегральных микросхем. Такие конструкции не требуют высокого напряжения в цепях питания, достаточно компактны и обеспечивают хороший диапазон воспроизводимых частот и низкий процент искажений. Звуковая аппаратура высшего класса собирается на электронных лампах, которые в серийной технике не применяются уже давно. Электрические параметры зависят от того, для какой цели будет использоваться УНЧ. Конструкция, предназначенная для подключения к планшету или компьютеру, не предполагает высокого качества воспроизведения звука.

Для специалиста будет просто собрать своими руками аудио усилитель, обеспечивающий достаточно высокие параметры. В такой конструкции можно использовать мощные транзисторы или микросхемы. Блок может быть предназначен для работы с устройствами, которые выдают мощный выходной сигнал. Тогда предварительный каскад не требуется и достаточно собрать только оконечник. Если устройство предназначено для работы с микрофоном, проигрывателем виниловых дисков или электрогитарой, то придётся собирать полный тракт с предварительным каскадом и регулировками тембра. Оконечный усилитель мощности своими руками можно проще всего собрать на интегральной микросхеме. Такая конструкция собирается на простейшей печатной плате, не требует регулировок, налаживания и при правильной сборке сразу начинает работать.

Конструкция обеспечивает выходную мощность до 20 ватт на канал, работает от напряжения от 10 до 18 В, поэтому может быть использована в автомобиле. Такая мощность обеспечивается при использовании микросхемы TDA1557. Корпус TDA8560Q может выдать до 30 ватт в каждом канале. Для более стабильной работы конструкции при воспроизведении низких частот рекомендуется в фильтре питания использовать 5, соединённых параллельно емкостей по 2200 мкф. Корпус микросхемы сильно нагревается, поэтому её нужно установить на радиатор. Чтобы собрать усилитель звука для колонок своими руками потребуется тестер и паяльник. Осциллограф и генератор для простых схем не используются.

Материалы для изготовления усилителя

Перед началом работ следует озаботиться подбором качественных материалов, из которых будет собран усилитель звука для колонок своими руками. Во-первых, нужно подобрать подходящий корпус, обладающий достаточной прочностью и способный вместить в себя все функциональные узлы устройства.

Основным элементом усилителя является электронная плата, габариты которой требуется знать заранее. В качестве корпуса может использоваться как сама колонка (в таком случае усилитель монтируется в отдельное пространство), так и подходящий сторонний контейнер.

Если же подходящих готовых решений под рукой нет, следует озаботиться изготовлением корпуса из какого-либо присутствующего материала.

Лучше всего взять обыкновенную фанеру с толщиной листа, не превышающей одного сантиметра. Также могут быть использованы алюминиевые листы, двухсторонние текстолитовые платы и прочие похожие материалы.

Как собрать усилитель?

Для надёжности и компактности сборки монтаж необходимо делать на печатной платы. Для этого потребуется:

  • Компьютер.
  • Программа «Sprint-layout» (или аналогичная) для расчета и проектирования плат.
  • Лазерный принтер.
  • Фольгированый текстолит.
  • Раствор хлорного железа.

Последовательность действий здесь будет следующая:

  1. В программе создаётся схема платы.
  2. Плата распечатывается с помощью лазерного принтера. Крайне желательно использовать фотобумагу и фирменный картридж – у перезаправленных может быть слишком низкая плотность тонера. Должно получиться примерно следующее:
  • Фейсбук
  • Гугл+
  • ЖЖ
  • Blogger

Полученный рисунок аккуратно вырезается по контуру и накладывается на текстолитовую заготовку. Заготовка перед этим должна быть зашкурена мелкой наждачкой (чтобы убрать окислы) и обезжирена ацетоном. Затем наложенный вниз рисунком листок бумаги проглаживается горячим утюгом. Это – самая ответственная операция, от неё зависит качество платы. При правильной работе получится заготовка с нанесённым на неё тонером рисунком разводки

Температуру надо выставлять максимальную, чтобы тонер заново расплавился и прикипел к фольге.
Остывшую после утюга заготовку замачивают в воде, после чего осторожно удаляют размокшую бумагу.
Рисунок проверяется. Если какие-то элементы не пропечатались, их можно дорисовать перманентным маркером

Однако злоупотреблять этим не стоит: маркер не так надёжен, как тонер.
Затем заготовка протравливается в хлорном железе. В итоге получается чистый текстолит с медью, сохранившейся лишь там, где её защищал слой тонера или маркера.

На получившейся плате уже можно монтировать микросхему и другие детали в соответствии с выбранной конструкцией. Но перед этим нужно определиться с питанием. Здесь снова потребуется компьютер и программа для расчёта трансформаторов: необходимо бортовые 12 В преобразовать как минимум в 80. После расчёта обмотка монтируется на сердечнике с изоляцией каждого слоя. Отличный вариант для самодельного автомобильного сабвуфера – это использование старых трансформаторов от телевизора с соответствующим перерасчётом обмотки.

ПОСМОТРЕТЬ ВИДЕО

В последнюю очередь монтируется фильтр НЧ. Без него на саб пойдут сигналы высоких частот – и тогда само использование сабвуфера бессмысленно. Монтируется фильтр так же, как и остальные части усилителя, а после этого можно перейти к тестированию на бортовой сети и магнитоле.

Ламповый УНЧ

Такие можно часто встретить в старой аппаратуре – телевизорах, радиоприемниках. Несмотря на устаревание, такая техника все еще пользуется популярностью у меломанов. Бытует мнение, будто ламповый звук намного чище и красивее, нежели «оцифрованный». Вполне возможно, во всяком случае такого эффекта, как от ламп, не добиться применением транзисторных схем. Стоит заметить, что схема усилителя звука (простейшая, с использованием ламп) может быть реализована на одном лишь триоде.

В данном случае необходимо сигнал подавать на сетку радиолампы. К катоду подводится напряжение смещения – корректируется путем подбора сопротивления в цепи. На анод через конденсатор и первичную обмотку трансформатора подается напряжение питания (свыше 150 Вольт). Соответственно, вторичная обмотка подключается к динамику. Но это простая схема, а на практике часто применяют двух- или трехкаскадные конструкции, в которых имеется предварительный и оконечный усилитель (на мощных лампах).

Печатная плата своими руками

У каждого дела есть свои тонкости. Изготовление печатной платы в домашних условиях не является исключением. Именно она впоследствии станет основой всех дальнейших работ и позволит собрать усилитель звука своими руками. Сперва давайте рассмотрим все, что нам понадобится:

  • Текстолит с медной фольгой.
  • Бытовой утюг.
  • Моющее средство «Силит».
  • Лазерный принтер.
  • Китайская самоклеящаяся пленка с маркировкой подложки 333.
  • Сверла для изготовления отверстий в текстолите.
  • Тампон из марли и куска х/б ткани.

Далее делаем следующее:

  • Вырезаем необходимый кусок текстолита таким образом, чтобы осталось примерно по одному сантиметру запаса с каждой стороны.
  • Обрабатываем его моющим средством до того состояния, пока медная фольга не станет розового цвета.
  • Промываем обработанную плату и отправляем ее сушиться.
  • Берем необходимый по размерам кусок самоклейки, при помощи клея приклеиваем ее подложкой к листу формата А4, снимаем слой пленки, на лощеной стороне получившейся заготовки распечатываем рисунок будущей платы. При этом подачу тонера нужно выставить на максимум.
  • На рабочий стол выкладываем лист фанеры, старую ненужную книгу, а поверх — плату фольгой вверх.
  • Накрываем плату обычной офисной бумагой и прогреваем заранее нагретым утюгом. Примерное время прогрева составляет одну минуту.
  • Далее снимаем утюг, лист бумаги, наносим распечатанный рисунок и разглаживаем тампоном.
  • Снова накрываем листом бумаги, ставим сверху утюг и ждем приблизительно 30 сек. Если поверхность платы больше, чем подошва утюга, то тогда нужно равномерно проглаживать всю деталь.
  • Снимаем лист бумаги и в течение 30 секунд разглаживаем рисунок тампоном. Движения должны быть как вдоль, так и поперек. При этом необходимо немного надавливать на заготовку.
  • После того как заготовка остынет, аккуратно снимаем подложку.

Формат 2.1: стереоколонки + сабвуфер

Если вы часто слушаете музыку или вам важно, чтобы звук выстрела вашего виртуального дробовика звучал максимально реалистично, берите колонки такого типа — то есть модели с сабвуфером.

Как и колонки 2.0, системы 2.1 характеризуются суммарной мощностью (от 25 до 65 Вт), в которую входит суммарная мощность двух колонок и сабвуфера

Колонки могут быть однополосными или двухполосными, а от мощности сабвуфера зависит, насколько сильно звук будет «качать танцпол» — если вам это важно, выбирайте комплект с сабвуфером помощнее

Системы 2.1 питаются только от сети, а аудиовыход у них может быть как 3,5 мм, так и RCA. По возможности мы принципиально подбираем модели с разъемом 3,5 мм, так что в качестве примера отличной аудиосистемы 2.1 приведем в пример вот этот 45-ваттный Defender, который и выглядит круто, и звучит неплохо:

Сборка усилителя

Первый этап, который нужно проделать для того, чтобы собрать усилитель звука своими руками — установить все радиодетали на печатную плату

Здесь следует обратить особое внимание на полярность. Также нелишним будет отметить и то, что все работы следует проводить с особой тщательностью и вниманием

В противном случае может возникнуть короткое замыкание, которое приведет к неминуемому выходу из строя составляющих будущего усилителя.

После вышеописанной процедуры следует сборка корпуса. Его размеры будут напрямую зависеть от габаритов платы усилителя, блока питания и способа реализации контроля громкости и баланса между каналами. На этом этапе можно использовать уже готовый заводской корпус с внесением некоторых конструктивных изменений. Однако самым лучшим способом все же является ручное изготовление оболочки электроприбора. Таким образом можно реализовать возможность создания неповторимого дизайна. Также имеет право на жизнь вариант установки платы в корпус одной из колонок.

Перед тем как собрать все воедино, необходимо провести тестовый запуск будущего электроприбора и при необходимости устранить все неполадки.

Последний шаг — сборка усилителя, которая заключается в установке платы, блока питания и всех остальных составляющих.

Полный усилитель звука своими руками

Полный усилитель звука состоит из предварительного и оконечного каскадов, которые могут быть реализованы на транзисторах или интегральных микросхемах. Чтобы собрать аудио усилитель своими руками нужно иметь опыт и необходимое техническое оборудование, так как без измерительных приборов наладить такую конструкцию невозможно. Блок схема полного усилителя.

Регулировку устройства может выполнить только опытный радиолюбитель. На рисунке показана схема одного входного канала. В стереофонический тракт входят две такие схемы. Это каскад с активными регулировками тембра и регулятором громкости с компенсацией можно подключить к любому оконечному каскаду. Предварительный каскад собран на сдвоенном операционном усилителе с высоким быстродействием LM833 и на TL071. Вместо них можно использовать ОУ 544 серии.

Как усилить сигнал

Ухудшение телесигнала кабельного ТВ в квартире происходит по разным причинам:

  1. Плохой выбор телевизионной антенны.
  2. Дом расположен далеко от ретранслятора.
  3. Большое количество естественных шумов.
  4. Антенный кабель вышел из строя.
  5. Передатчик неправильно настроен.
  6. Используется старая техника.

Советуем изучить Программа проведения инструктажа на 1 группу по электробезопасности

Чтобы увеличить связь, нужно использовать один из проверенных способов.

Как усилить сигнал антенны телевизора:

  1. Первым делом желательно изменить расположение антенны. Её необходимо направить точно в сторону ТВ вышки.
  2. Купить хороший усилитель сигнала телевизионной антенны. Это электрический аппарат, подключаемый прямо к устройству.
  3. Увеличить количество антенн на крыше, чтобы достигнуть четкого изображения. Каждое из устройств, нужно помещать в самое высокое место в доме.
  4. Заменить антенну на более мощный аналог.
  5. Приему могут мешать различные металлические детали, которые встречаются на пути. Поэтому все эти предметы желательно убрать, чтобы не нарушать связь.
  6. Если антенный кабель выходит из строя, то ни о каком качестве сигнала не может быть и речи. Если возникли проблемы, нужно проверить его. В случае замыкания или обрыва, потребуется купить новый образец.
  7. Использовать эффект синфазной антенной решётки. Несколько приемников используются для создания сложной системы, чтобы общая нагрузка на фазы получилась единой.

Это основные способы улучшения приема антенны. Один из самых эффективных — использовать усилитель.

Усилитель с фильтром для сабвуфера — простая схема

Вещь, о которой мы сейчас расскажем, как понятно из названия статьи, является самодельным усилителем для сабвуфера, в народе называемом «Саб». Устройство имеет активный фильтр НЧ, построенный на операционных усилителях, и сумматор, обеспечивающий ввод сигнала с выхода стерео.

Поскольку сигнал для схемы берется с выходов на акустические системы, нет необходимости вмешательства в работающий усилитель. Получение сигнала с динамиков имеет еще одно преимущество, а именно — позволяет сохранить постоянное соотношение громкости сабвуфера к стереосистеме.

Естественно, усиление канала сабвуфера можно регулировать с помощью потенциометра. После отфильтровывания высоких частот и выделения низких (20-150 Гц), звуковой сигнал усиливается с помощью микросхемы TDA2030 или TDA2040, TDA2050. Это дает возможность настройки выходной мощности басов по своему вкусу. В этом проекте успешно работает любой динамик НЧ с мощностью более 50 Ватт на сабвуфер.

Схема принципиальная ФНЧ и УМЗЧ сабвуфера

Описание работы схемы усилителя

Стерео сигнал подается на разъем In через C1 (100nF) и R1 (2,2 М) на первом канале и C2 (100nF) и R2 (2,2 М), в другом канале. Затем он поступает на вход операционного усилителя U1A (TL074).

Потенциометром P1 (220k), работающем в цепи обратной связи усилителя U1A, выполняется регулировка усиления всей системы. Далее сигнал подается на фильтр второго порядка с элементами U1B (TL074), R3 (68k), R4 (150к), C3 (22nF) и C4 (4,7 nF), который работает как фильтр Баттерворта.

Через цепь C5 (220nF), R5 (100k) сигнал поступает на повторитель U1C, а затем через C6 (10uF) на вход усилителя U2 (TDA2030).

2 uF) работают в петле отрицательной обратной связи и имеют задачу формирования спектральной характеристики усилителя. Резистор R12 (1R) вместе с конденсатором C9 (100nF) формируют характеристику на выходе.

Конденсатор C10 (2200uF) предотвращает прохождение постоянного тока через динамик и вместе с сопротивлением динамика определяет нижнюю граничную частоту всего усилителя.

Полезное:  Электрозажигалка для сигарет своими руками

Защитные диоды D1 (1N4007) и D2 (1N4007) предотвращают появление всплесков напряжений, которые могут возникнуть в катушке динамика. Напряжение питания, в пределах 18-30 В подается на разъем Zas, конденсатор C11 (1000 — 4700uF) — основной фильтрующий конденсатор (не экономьте на его ёмкости).

Стабилизатор U3 (78L15) вместе с конденсаторами C12 (100nF), C15 (100uF) и C16 (100nF) обеспечивает подачу напряжения питания 15 В на микросхему U1.

Элементы R13 (10k), R14 (10k) и конденсаторы C13 (100uF), C14 (100nF) образуют делитель напряжения для операционных усилителей, формируя половину напряжения питания.

Сборка сабвуфера

Вся система паяется на печатной плате. Монтаж следует начинать от впайки двух перемычек. Порядок установки остальных элементов любой. В самом конце следует впаивать конденсатор C11 потому что он должен быть установлен лежа (нужно согнуть соответствующим образом ножки).

Плата печатная для устройства

Входной сигнал должен быть подключен к разъему In с помощью скрученных проводов (витой пары). Микросхему U2 обязательно необходимо оснастить радиатором большого размера.

Схему следует питать от трансформатора через выпрямительный диодный мост, фильтрующий конденсатор стоит уже на плате. Трансформатор должен иметь вторичное напряжение в пределах 16 — 20 В, но чтобы после выпрямления оно не превышало 30 В. К выходу следует подключить сабвуфер с хорошими параметрами — от головки очень многое зависит.

Усилитель для домашнего сабвуфера своими руками

2– 5,00 Загрузка…

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Самодельный усилитель для сабвуфера в машину

Схема собрана на печатной плате из фольгированного текстолита. Конденсаторы С1 и С2 лучше использовать плёночные. При аварийной ситуации загорается красный светодиод в прерывистом режиме. Такой ситуацией является перегрев корпуса микросхемы, большие искажения сигнала или короткое замыкание на выходе.

Усилитель для саба в машину своими руками может быть смонтирован в одном корпусе с динамиком или установлен отдельно. Нужно обязательно предусмотреть доступ воздуха к радиатору, чтобы микросхема нормально охлаждалась. Потребляемый ток устройства может достигать 10 А, поэтому в цепи питания нужно поставить колодку с предохранителем, а соединение усилителя с аккумулятором выполняется толстым силовым кабелем.

Усилитель звука на TEA 2025 B

TEA2025B питается в широком диапазоне однополярного напряжения: 3…15 В. Выходная мощность в режиме стерео 2 по 2,3 Вт. Нагрузкой являются два динамика, сопротивлением звуковой катушки 4 Ом. Также на микросхему можно подавать и моно сигнал. Тогда нагрузкой будет служить один динамик.

Мы будем делать стерео усилитель.

Прежде всего, для подключения к выходу звуковой карты компьютера или смартфона или просто к аудиовыходу другого устройства, например приемника или тюнера, нам понадобится аудио штекер.

Аудио штекеры бывают для моно сигнала (однопиновый), стереосигнала (2-х пиновый), стерео с микрофоном (4-х пиновый). В нашем случае необходимо использовать аудио штекер 2-х пиновый и без микрофона.

Один пин – это левый канал. Второй пин – правый канал. Третий контакт – это общий провод для двух каналов.

Во избежание ошибки, место пайки проводов проще всего прозвонить с соответствующими пинами.

И так, штекер готов, но пока что мы его никуда не припаиваем.

Также нам понадобятся два самых простых, но одинаковых по характеристикам динамика. Вполне подойдут динамики, мощность по 3 Вт, сопротивлением звуковой катушки 4 Ом.

Я буду применять блок питания с регулировкой выходного напряжения, который я показывал, как сделать в своем курсе для начинающих электронщиков.

Сборка усилителя звука

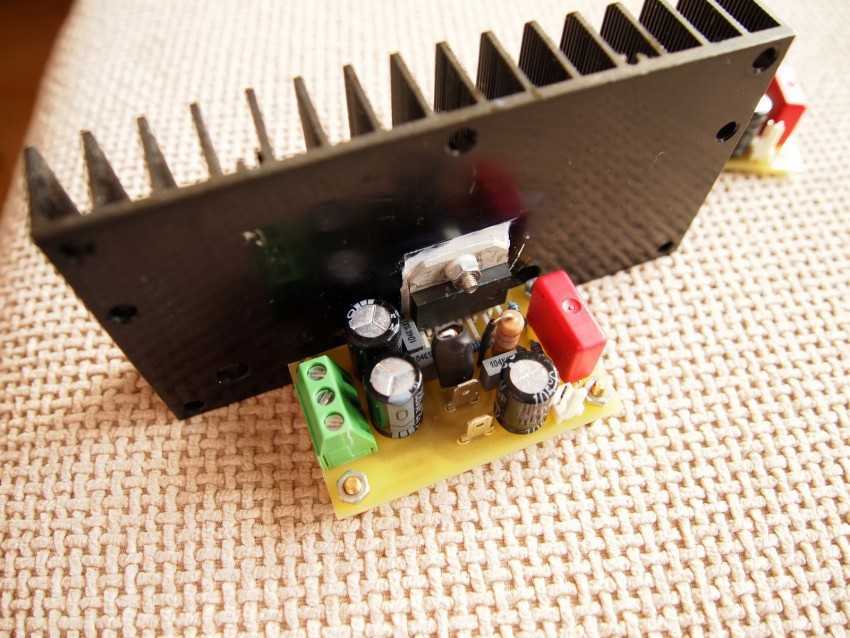

Сборка печатной платы довольно проста. Вот компоненты и печатная плата перед пайкой:

Обычно проще сначала припаять меньшие компоненты, а затем перейти к более крупным деталям. Вот один канал усилителя НЧ после пайки компонентов:

Корпус усилителя

Металлические корпуса являются наиболее часто используемыми, поскольку обеспечивают наилучшую защиту от радиочастот. К примеру коробка 280 мм x 250 мм отлично подходит для стереофонического усилителя на базе TDA2050.

Проводка усилителя

На приведенной ниже схеме показано, как подключен усилитель к корпусу:

Чтобы избежать помех от магнитных полей, старайтесь держать чувствительные входные и сигнальные провода вдали от проводов источника питания, выходных проводов динамика, трансформатора, проводов переменного тока и выпрямительных диодов БП.

Чтобы свести к минимуму площадь петли, следующие провода должны быть плотно скручены на максимально возможном расстоянии:

  • Переменный ток и нейтральные провода от трансформатора
  • Провода 0 В и вторичного напряжения от трансформатора к источнику питания
  • V +, V- и провода заземления от источника питания к плате усилителя
  • Выход и земля динамика
  • Аудио вход и заземление

Три провода питания (положительный, отрицательный и заземление) проходят к каждой плате усилителя. Эти провода должны быть толстыми и максимально короткими, чтобы минимизировать индуктивность.

Аудиовходы и провода заземления сигнала не проводят тут большой ток, поэтому они могут быть более тонкими.

Для защиты от возможных проблем провод заземления должен быть прикреплен к шасси болтом, контргайкой и кольцевой клеммой. Обязательно удалите с корпуса любую краску или анодированный материал, чтобы получить хорошее электрическое соединение. Все металлические части (например, радиаторы) также должны быть электрически подключены к шасси.

Заземление аудиовхода и заземление динамика подключены непосредственно от клемм на корпусе к заземлению основной схемы.

Аудио входные кабели от источника могут улавливать случайные электромагнитные помехи. Чтобы отфильтровать их можно установить конденсатор 1 нФ на каждой входной клемме от положительной стороны к земле.

TDA8567q 4х25 Вт

Мостовой усилитель класса Hi – Fi на четыре канала.

Есть защита от короткого замыкания выходного каскада и термозащита с уменьшением выходной мощности при перегреве. А еще микросхема обладает защитой от колебаний напряжения и режимом отключения. Еще данная микросхема обладает режимом вкл/выкл входного сигнала(режим Mute), и защитой при подаче напряжения на схему от «щелчка».

Характеристики микросхемы

Параметр Значение
Uпит 6-18 В
Iвых 7,5 А
Iпокоя 230 мА
Pвых 4х25 Вт
Rвх 30 кОм
Коэффициент усиления 26 дБ
Полоса частот 20-20000 Гц
Коэффициент гармоник 0,05 %
Rнагр 4 Ом

Назначение выводов

Номер вывода Назначение
1 Напряжение питания
2 Выход 1+
3 Общий
4 Выход 1-
5 Выход 2-
6 Общий
7 Выход 2+
8 Напряжение питания
9 Диагностика
10 Вход 1
11 Вход 2
12 Общий сигнальный
13 Вход 3
14 Вход 4
15 Выбор режима
16 Напряжение питания
17 Выход 3+
18 Общий
19 Выход 3-
20 Выход 4-
21 Общий
22 Выход 4+
23 Напряжение питания

Формат 1.0: моноколонка

Колонки типа 1.0 с компьютером, как правило, не используются. Звук в такой колонке идет по одному каналу на один маленький динамик — как и у портативных. Но, в отличие от них, она не предназначена для переноски.

Портативные колонки подключаются к смартфону, ноутбуку или плееру по Bluetooth, а компьютерная колонка 1.0 — через линейный выход 3,5. И питается она от сети, а не от аккумулятора — таким образом, ее нет смысла куда-то носить.

Зато колонки 1.0 могут воспроизводить звук с мощностью до 10 Вт — гораздо громче, чем портативные, а стоят примерно одинаково. Например, вот такая колонка Logitech стоит, как хорошая портативная моноакустика JBL Go, а звучит громче.

Дополнительные советы

Чтобы не запутаться, рекомендуется пользоваться программой Sprint Layout. Она обладает следующими функциями:

  • проектирование схем слабой и средней степени сложности;
  • проектирование разводки;
  • просмотр моделей в трехмерном изображении;
  • возможность создания библиотеки деталей.

Можно скачать и установить русифицированную программу с дополненным функционалом бесплатно. Для этого следует искать 6 версию ПО (не официальную, а именно переведенную). Она совместима со всеми версиями англоязычной вплоть до пятой.

Программа поможет создать наглядные планы, куда более полезные в деле, чем фото самодельных усилителей звука и их схем.

МОЩНЫЙ УСИЛИТЕЛЬ ДЛЯ НАЧИНАЮЩИХ

Новичкам очень советую собрать эту схему. Я и сам не мастер, а скорее начинающий радиолюбитель. Ну азы электроники, элементарные вещи уже знаю, так что решил попробовать свои силы на этой конструкции… Всё началось с того, что давно хотел собрать себе недорогой, но довольно мощный усилитель звука. Не на простейших 1555, которые играют не лучше обычных миниколоночек, а хотя-бы на полсотни ватт. Ну вот и достиг цели. Собрал усилитель на известной микросхеме TDA7294. С неё можно легко выжимать 100 Вт и более. Купил микросхему всего за 1.5$, а всё остальное вытащил с советского телевизора, там нашел практический всё.

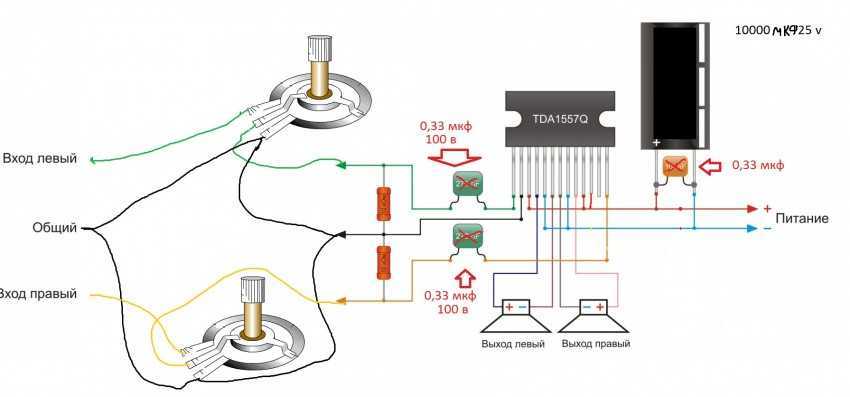

Схема подключения микросхемы

Достоинство этого усилителя в том, что он настолько проверенный-перепроверенный тысячами радиолюбителей, что все начинающие смогут без проблем собрать данную схему — тут нет никаких сереьзных препятствии. Все детали можно найти дома (кроме самой микросхемы).

Силовой трансформаторТС-160 допустимо взять от того-же телевизора, разобрав его оставил первичку, вторичку мотал 172 витков провода с диаметром 1.5мм. Маломощные трансформаторы тут не подойдут (ведь надо 200 ватт только на звук). Минимальная мощность трансформатора должно быть свыше 100 ватт, если микросхема питается пониженным напряжением. Известно, что питание микросхемы 7294 двухполярное. Напряжение давал -+ 55 вольт. Ток 2-3 Ампера. Ток потребления честно скажу не замерял, то есть забыл. Вспомнил, когда всё припаяно было. Провода питания нужно ставить потолще. При высокой громкости тонкие провода греются и прилипают друг к другу, собственно происходит короткое замыкание.

Диодный мост взял с импортного телевизора, хотя во время воспроизведения звука диоды греелись ощутимо. Все остальные детали достал с советского ТВ.

Еще одно, усилитель снабжен кулером, так как радиатор был не очень большим. Схему собрал на куске картона. Текстолита я вообще не нашел. Многим радиолюбителям такая роскошь, как текстолит, купорос, лазерный принтер — недоступна. В этом списке и я тоже есть:( Зато вы можете видеть, что если захотеть что-то сделать, то можно обойтись и малым.

Детали соединял медными проводами. Светодиоды и прочие индикаторы вообще не ставил, так как мне сереьзность и работоспособность важна в первую очередь. Динамик на данный момент 20-30 Вт, 8 Ом. 100 ваттную головку еще не купил.

Фото готового усилителя выше. Да, аккуратность не в лучшем состоянии. Но на удивление всё получилось очень хорошо — нет никаких слышимых искажений. Входной сигнал подавал с телефона. Усилитель запустился с первого-же включения и это очень меня обрадовало! С ув. best.boy99 Форум по УМЗЧ

Усилитель для наушников

Усилитель для наушников делают своими руками чаще всего по 2-м причинам. Первая – для слушания «на ходу», т.е. вне дома, когда мощности аудиовыхода плеера или смартфона не хватает для раскачки «пуговок» или «лопухов». Вторая – для высококлассных домашних наушников. Hi-Fi УМЗЧ для обычной жилой комнаты нужен с динамикой до 70-75 дБ, но динамический диапазон лучших современных стереонаушников превышает 100 дБ. Усилитель с такой динамикой стоит дороже некоторых автомобилей, а его мощность будет от 200 Вт в канале, что для обычной квартиры слишком много: прослушивание на сильно заниженной против номинальной мощности портит звук, см. выше. Поэтому имеет смысл сделать маломощный, но с хорошей динамикой отдельный усилитель именно для наушников: цены на бытовые УМЗЧ с таким довеском завышены явно несуразно.

Усилители для наушников на транзисторах и микросхемах

Схема простейшего усилителя для наушников на транзисторах дана на поз. 1 рис. Звук – разве что для китайских «пуговок», работает в классе B. Экономичностью тоже не отличается – 13-мм литиевых батареек хватает на 3-4 часа при полной громкости. На поз. 2 – TDAшная классика для наушников «на ход». Звук, впрочем, дает вполне приличный, до среднего Hi-Fi смотря по параметрам оцифровки трека. Любительским усовершенствованиям обвязки TDA7050 несть числа, но перехода звука на следующий уровень классности пока не добился никто: сама «микруха» не позволяет. TDA7057 (поз. 3) просто функциональнее, можно подключать регулятор громкости на обычном, не сдвоенном, потенциометре.

УМЗЧ для наушников на TDA7350 (поз. 4) рассчитан уже на раскачку хорошей индивидуальной акустики. Именно на этой ИМС собраны усилители для наушников в большинстве бытовых УМЗЧ среднего и высокого класса. УМЗЧ для наушников на KA2206B (поз. 5) считается уже профессиональным: его максимальной мощности в 2,3 Вт хватает и для раскачки таких серьезных изодинамических «лопухов», как ТДС-7 и ТДС-15.

На закуску

В заключение – полнейшая экзотика, усилитель для наушников… на лампах, см. рис., причем всего один канал, для другого нужны еще такие же раритеты. Хотя в этом усилителе реализованы едва ли не все ламповые ритуалы (кроме, пожалуй фиксированного смещения от батареек), он не только и не столько дань любезности вакуумным аудиофилам: при прослушивании на ТДС-7 через этот усилитель сквозного аналога звук, по сравнению с KA2206B, заметно улучшается.

Схема защиты от замыкания на землю

Контур заземления — это ток, который течет от источника звука к усилителю через заземляющий экран входных аудиокабелей. Этот ток будет улавливаться на входе усилителя и вызывать раздражающий гул. Советуем использовать дополнительную цепь, расположенную между заземлением основной схемы и соединением шасси, чтобы убрать ток контура заземления:

При нормальных условиях работы токи контура заземления низкого напряжения протекают через резистор (R1). Резистор уменьшает этот ток и разрывает контур заземления. В случае сильного короткого замыкания ток короткого замыкания может протекать через диодный мост к земле. Конденсатор фильтрует любые радиочастотные помехи, улавливаемые шасси.

Заземление основной схемы подключается к цепи защиты контура заземления на клемме «PSU 0V». Затем цепь защиты контура заземления подключается к шасси от клеммы «Шасси». Соединение с шасси может осуществляться с помощью того же болта где соединяется провод заземления или в другом месте.

Если используете цепь защиты контура заземления, обязательно изолируйте все входные и выходные разъемы от корпуса. В противном случае будет прямой путь от заземления основной схемы к шасси, и цепь защиты контура заземления будет обойдена (то есть бесполезна).

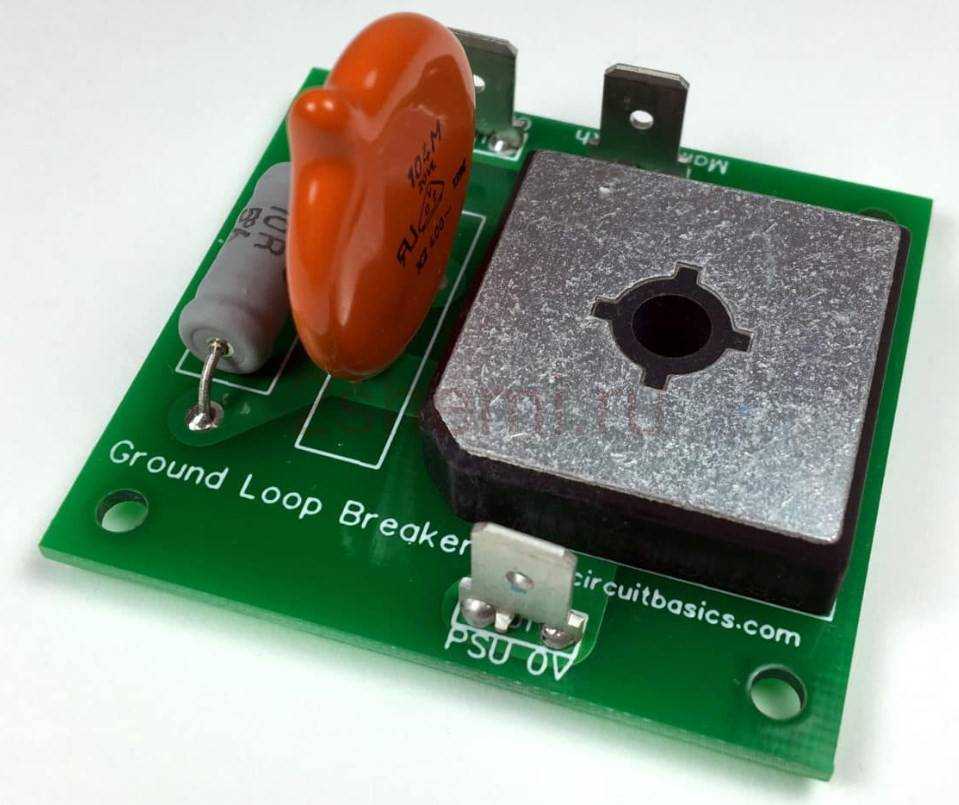

Схема защиты контура заземления может быть собрана на отдельной печатной плате.

Важные моменты перед работой

Существует множество разновидностей техники, воспроизводящей звуки и видео. Но не все способны передавать звуковые сигналы так же качественно, как это делают стандартные проигрыватели. Но последние становятся не так популярными сами по себе, и приходится искать, где их можно применить. Выделяют следующее:

  1. Использование системы в качестве колонок, чтобы усилить звук на телефоне или плеере.
  2. Подключить к центру планшет, чтобы улучшить качество звучания.
  3. Использование проигрывателя в качестве колонок для телевизоров.
  4. Подсоединение к компьютеру. Это позволит не только слушать музыку, но и смотреть фильмы с качественным звучанием.
  5. Подключить к ноутбуку. Хорошая идея, если в устройстве некачественная аудиосистема.

Из чего можно сделать?

Усилитель для одной, двух или нескольких колонок в домашних условиях можно сделать на основе любого из устройств, в корпус от которого поместилась бы по длине и ширине его электронная плата. Корпусом может служить как сама активная колонка, в которую он устанавливается в отдельное, отгороженное пространство вместе с блоком питания, так и мощное зарядное 0.

Альтернативным решением служит корпус от старой магнитолы, из которой удалён кассетный или CD-привод, отработавший свой срок службы. Зачастую от старых автомагнитол остаётся лишь мощный стереоусилитель – в этом случае ничего переделывать не нужно. Если готовых корпусов нет – сам корпус изготавливается самостоятельно из фанеры небольшой толщины (до 1 см), алюминиевых листов, двустороннего фольгированного стеклотекстолита и других материалов.

Как продлить срок службы конструкции

Важно понимать, как правильно сделать усилитель своими руками, чтобы он прослужил даже дольше покупных устройств

Достаточно соблюсти несколько правил:

  • Обеспечить полноценное охлаждение детали. Без радиаторной решетки не обойтись. Она должна соответствовать микросхеме по размеру.
  • Не перегружать усилитель, то есть не подавать сигнал постоянно. Одного часа работы будет вполне достаточно, чтобы насладиться музыкой, а микросхема за это время не полетит от перегрева.
  • Выключать устройство из сети, если на него не подается сигнал. Микросхемы рассматриваемого типа потребляют большое количества тока покоя, даже если фактически не включены. Из-за этого корпус нагревается, а срок службы сокращается.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Распродажа для Вас
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
