Как подключить камеру к телевизору

Samsung Smart TV

Процесс подключения к Samsung Smart TV практически такой же, как и к LG Смарт ТВ. Это обусловлено их схожей технологией и некоторыми другими особенностями.

Для того что подключить внешнее устройства для съемки видео к телевизору, нужно выполнить следующий перечень действий:

1. Вначале нужно выключить тв. К его корпусу следует подсоединить камеру. Нужно воспользоваться магнитным устройством, которое позволяет не повреждать внешнюю оболочку. Данное действия является непродолжительным. Чтобы подсоединиться, понадобится пару минут свободного времени человека.
2. Дальше нужно соединить внешнее устройство с телевизором при помощи кабеля USB. Он будет передавать снятое видео на экран прибора. Как правило, шнур-проводник является длинным. Поэтому его без проблем можно использовать для подсоединения, независимо от того, где ее было принято решение разместить.
3. В конце нужно включить телевизор и запустить на нем программу Skype. Она используется для того чтобы в автоматическом режиме прошли настройки камеры. Это снижает риск проблем, которые часто появляются, если данный тип деятельности человек выполняет вручную.

После выполнения этих этапов владелец телевизора может осуществлять видеозвонки, делать фотографии или же снимать домашние видеоролики. В этом плане не существует никаких ограничений.

Камера «бытовая» или видеонаблюдения

С целью качественного выполнения соединения и отладки аппаратуры для осуществления видеонаблюдения, достаточно чтобы модель телевизора обладала RCA-разъемом («тюльпан»). А сама подсказка заложена в окраске соединительного кабеля, которая состоит из желтого, красного и черного (или белого) цветов, где каждый из них имеет свое предназначение.

Так, в системах общего использования цветами обозначены определенные функции:

• желтый – трансляция видеосигнала;
• красный – передача стерео/моносигнала на левый канал;
• черный/белый – передача аналогичного сигнала на правый канал.

В концепции аналогового видеонаблюдения последние оба кабеля предназначены для «подпитки» самой аппаратуры. То есть, при подключении такого типа приспособления, зачастую имеющего в наличии только два кабеля – для видео и электропитания (звук необязателен в этом случае), в схему дополнительно включается источник электроэнергии (блок) на 12 В.

Если на экране телевизора после выбора специально предназначенного AV-канала и включения бытовой камеры (или подачи питания на видеонаблюдение) появилась картинка в реальном времени, то можете быть уверены, что все сделано правильно.

Схема подключения устройства

Давайте рассмотрим более подробно, как подключить камеру к телевизору разными типами кабелей.

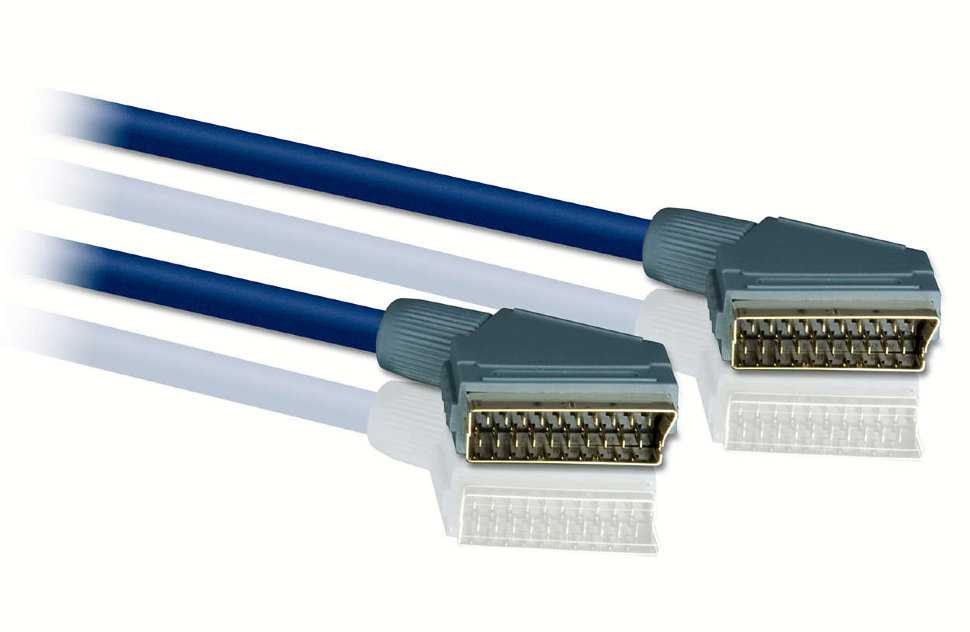

Схема подключения через SCART выглядит так:

• Подсоедините камеру к 12-вольтному блоку питания;
• Кабель от камеры подключите в низкочастотный вход на телевизоре;
• Затем телеприёмник переведите в режим получения видеосигнала (в старых моделях он так и называется – AV).

Если вы всё сделали правильно, то изображение с видеокамеры должно отобразиться на ТВ-экране.

Довольно часто жители многоэтажных домов устанавливают небольшую камеру на лестничной площадке. Видеосигнал от такого прибора можно провести в каждую квартиру на этаже или даже на нескольких этажах. В аналоговых видеокамерах есть два разъёма:

• Красный – для подключения БП;
• 2 RCA-разъёма (жёлтый и белый).

Чтобы подключить аналоговую камеру к телевизору, вам нужно будет сделать такие действия:

• Подключите блок питания к видеоустройству;
• Видеовыход камеры (жёлтого цвета) подключите к видеовходу телевизора;
• Аудиовыход камеры (белый кабель) соедините с аудиовходом ТВ;
• Для просмотра изображения телеприёмник нужно перевести в режим «AV».

Также аналоговую видеокамеру можно успешно подключить через комбинированный коаксиальный (квк) кабель. Благодаря особенностям его конструкции, по такому проводу можно одновременно подавать и сигнал, и питание. На картинке можно увидеть схему такого подключения:

Разъёмы BNC могут использоваться на каждой стороне коаксиального кабеля.

Прямое подключение цифровой камеры к телевизору происходит по той же схеме, только с использованием кабеля HDMI или Mini-HDMI:

• Блок питания подключаем к камере;
• С помощью кабеля соединяем порт «Выход» на камере с телевизионным портом «Вход».

Если в вашем телевизоре отсутствуют входы нужного формата, то можно воспользоваться переходниками. Но помните, что переходник – это устройство не для преобразования сигнала, а только для переброски контактов. Если вы будете использовать переходник SCART – тюльпан, то передача сигнала будет происходить стабильно и надёжно, так как алгоритм работы с информацией у обоих стандартов одинаковый. Однако использование переходника HDMI – тюльпан не сможет вывести на ваш экран цифровую картинку, тут понадобится преобразователь сигнала.

Парковочные видеокамеры или автомобильные камеры заднего вида также плотно входят в нашу жизнь. Они помогают более уверенно парковаться даже в самых ограниченных зонах. Но одно дело купить автомобильную камеру и правильно её установить, а совсем другое – подключить камеру к телеприёмнику. Как бы сложно это ни казалось вначале, устройство таких камер стандартно. В них тоже есть три штекера:

• Красный провод (+) нужно соединить с сигнальным кабелем фары заднего хода;
• Чёрный или белый провод (-) для заземления (там же, где берём питание);
• Жёлтый провод передаёт видеосигнал, поэтому его совмещаем с видеовходом телевизионного блока (VIDEO IN).

<?php the_field(‘mos_ads’, 2); ?>

Мой телевизор

18 января 2012 метки: Skype Категория: Аксессуары 6 комментарии

Вы, скорее всего уже знаете, что в телевизорах Samsung с поддержкой технологии Смарт ТВ (не все модели) имеется такое популярное приложение, какSkype. Уверен, что нет такого человека, кто хотя бы раз не использовал или не слышал об этой компьютерной программе. Но если вебкамеры для компьютеров стали уже всем привычными, то телевизионная вебка – вещь достаточно редкая. Хотя некоторые модели телевизоров уже имеют встроенную камеру. А как же быть тем, у кого такая деталь в телевизоре отсутствует? Не переживайте, компания Samsung выпустила новейшую вебкамеру CY-STC1100. Ранее выпускалась модель камеры Freetalk, но она уже технически устарела и снята с производства.

Внешний вид

Вебкамера CY-STC1100 имеет очень тонкий корпус толщиной всего 1,5 см, позволяющий гармонично вписаться в дизайн современных телевизоров. Крепление камеры к корпусу телевизора магнитное.

При установке весь основной корпус камеры находится за экраном телевизора и видна лишь только ножка с объективом, угол наклона которой вы можете отрегулировать по своему усмотрению.

Возможности вебкамеры

Требования к телевизионной вебкамере немного выше, чем к компьютерной. Это связано со спецификой использования в большом помещении, когда необходимо поддерживать высокое качество передачи изображения и звука при недостаточном освещении или большом расстоянии. Новая вебкамера Samsung CY-STC1100 прекрасно справляется со всеми задачами. Устройство оснащено высококачественной камерой с автофокусом, позволяющей записывать видео в современном формате H.264 и имеющей матрицу достаточно высокого разрешения 720p. Автофокусировка срабатывает, когда вы изменяете положение тела, что, согласитесь, очень удобно. Если говорить о качестве звука, то необходимо отметить наличие четырех микрофонов! Они способны записывать звук на расстоянии до 4-х метров, при этом система шумоподавления прекрасно отсекает все посторонние шумы. Для кодирования голосовых сообщений предусмотрен аудиокодек Skype SILK, обеспечивающий оптимальное качество звука.

Использование

Подключение вебкамеры CY-STC1100 не вызовет у вас затруднений, достаточно лишь подключить шнур к разъему USB на панели вашего телевизора Samsung. Затем заходите в меню телевизора Smart Hub и активируете приложение Skype. Вот и все. Теперь вы можете наслаждаться видеозвонками при помощи Skype на широком экране вашего телевизора сидя в своем уютном кресле или расположившись с комфортом на любимом диване.

Особенности

Ценовой диапазон на данный аксессуар колеблется от 130 до 200 долларов США. Покупка, честно говоря, не из разряда дешевых, но за комфорт и уют всегда нужно платить.

Вебкамера Самсунг CY-STC1100 совместима с телевизорами Samsung серий C и D 2010-2011 модельных годов. Модели телевизоров 2010 года с диагональю экрана 32 и 37 дюймов не поддерживаются. В любом случае, прежде чем купить себе данный аксессуар, проконсультируйтесь сначала со специалистами технической поддержки Samsung.

В заключении можете посмотреть небольшое видео о том, как пользоватьсяSkype на телевизоре при помощи этой вебкамеры.

Необходимые материалы и инструменты для подключения

Если вы решили настроить передачу сигнала от видеокамеры на телевизор, вам понадобятся такие материалы:

• Блок питания;
• Соединительные кабели для подключения видеорегистратора, возможно, и дополнительные переходники, если разъёмы на телевизоре и камере отличаются.

Чтобы видеокамера могла работать, ей нужно питание. Выходное напряжение источника питания должно быть выпрямленным и стабилизированным в диапазоне от 9 до 15 вольт (самый распространённый параметр БП – 12В). А максимальная сила тока не меньше 0,1 ампера (лучше 0,7-1А).

У каждой камеры есть свои потребности в питании, поэтому блок питания нужно подбирать по маркировке: например, чаще всего приборы маркируются так: 9-15V DC/0.1A. То есть, понадобится блок питания 9-15В и с силой тока от 0,1А.

Кабели, которыми можно создать подключение видеокамеры к телевизору, могут быть пяти типов:

• Коаксиальный;
• «Тюльпаны»;
• S-video;
• SCART;
• HDMI или Mini-HDMI.

Коаксиальный кабель – это всем знакомый провод, который используют для подключения антенны к телевизору. «Тюльпаны» – это RCA jack, или композитный кабель, такой стандарт широко применяется в аудио- и видеотехнике. Его штекеры и гнёзда окрашены в разные цвета, что сильно помогает ориентироваться в подключении провода.

Провод S-video встречается не сильно часто, хотя он прекрасно передаёт цифровое изображение без потери качества. Разъёмы SCART – это достаточно распространённый европейский формат подключения для телеаппаратуры, который ни с чем не перепутаешь: его штекер – это металлическая коробка с 21 пином.

Ну и лидером всех цифровых технологий считается кабель стандарта HDMI. Он способен отправлять видеосигналы и многоканальный звук в цифровом виде без преобразования.

Самым популярным кабелем подключения видеокамеры к ТВ считается AV RCA, в котором один конец – это входной штекер AV 3,5 мм, а на противоположном конце три выходных штекера-тюльпана. Эффективность передаваемого изображения очень сильно зависит от качества соединительных проводов.

Какие требования

Установить самостоятельно Skype для SmartTV достаточно легко.

Нужны следующие условия:

• подключение к интернету;
• камера;
• поддержка функции smart.

Подключение к интернету обеспечивается благодаря встроенному wi-fi адаптеру. Если ваш tv не имеет встроенной камеры, это не проблема. Можно приобрести ее отдельно

Однако стоит обратить внимание, что обычная web-camera здесь не подойдет. Необходимо приобретать специальную модель, которая выполнена конкретно для смартов с особенными характеристиками

Если ваш тв обладает всеми вышеперечисленными устройствами, то можно смело приступать непосредственно к установке самого месенджера.

Требуемые инструменты и материалы

Для получения качественного изображения, кроме самой камеры и телевизора, необходимо наличие блока питания и соответствующих соединительных кабелей и разъемов к ним.

От качества соединительного кабеля зависит эффективность картинки на экране.

Разъем AV-IN/OUT. Почти у всех видеокамер присутствует выход для подсоединения к разъему AV-IN/OUT, который в быту называют “тюльпаном”. Внешний вид у него, как у обычного штекера, имеющего диаметр три с половиной миллиметра. На задних стенках импортных и отечественных телевизионных устройств таких входов-“тюльпанов” бывает всегда несколько штук. Два – у монофонических моделей, у стереофонических – три. Для присоединения камеры, у кабеля должен с одной стороны присутствовать вход-штекер AV-IN/OUT, а с противоположной – три выхода-“тюльпана”. Обычно телевизор сразу бывает укомплектован таким кабелем, в противном случае кабель приобретают в специализированных отделах магазинов по продаже радиотехники. Подсоединяется он несложно: каждый выход-“тюльпанчик” втыкается в гнездо на панели телевизора, окрашенное в аналогичный цвет.

Использование коаксиального кабеля. Такое название имеет кабель, который применяют для передачи сигнала от телевизионной антенны. У некоторых моделей камер уже имеется готовый выход такого кабеля со штекером. Его можно непосредственно воткнуть в телевизионный антенный вход.

Разъемы S-video. Нашли применение у весьма ограниченного числа производителей видеокамер, но сигнал с их помощью обладает довольно высоким качеством.

Разъемы SCART. Довольно распространены среди производителей телеаппаратуры. Внешне представляют собой прямоугольную металлическую коробочку. Любой специализированный радиотехнический магазин может предложить переходники со SCART на AV-IN/OUT, которые используется при разных входах-выходах у камеры и телевизора.

Использование кабеля MiniHDMI – HDMI допустимо, при наличии в телеаппаратуре и камере подобных входов. Конечно, может быть ситуация, когда у видеокамеры отсутствуют штатные разъемы и мы видим только набор проводов

В этом случае следует обратить внимание на их расцветку:

• красные и черные провода используются для запитки камеры электроэнергией;
• желтые провода применяются для передачи видеосигнала.

Припайка соответствующих проводов к проводке кабеля позволит добиться хорошего сигнала.

Блоки питания следует использовать только хорошего качества. Лучше всего себя зарекомендовали отечественные блоки, которые гораздо долговечнее китайских аналогов.

Источники электропитания БП-1А или БПМ – 1А используются для работы с электрорадиоаппаратурой, потребляющей выпрямленное стабилизированное 12-вольтовое напряжение, сила тока которого не превышает 0,7 ампер. Оптимальна их эксплуатация при интервале плюсовой температуры от десяти до сорока градусов Цельсия и относительной влажности не более 80 процентов.

На корпусе каждой камеры указывается характеристика питания. К примеру, надпись 9-15V DC/0,1А говорит, что для работы устройства необходимо постоянное напряжение с диапазоном от 9 до 15 вольт с силой тока – 0,1 ампер.

В частности, в этой ситуации подойдет блок питания с выходным 12-вольтовым напряжением и максимальной силой тока в один ампер, то есть выше заданного параметра – 0,1 А. При замыкании на один блок более одного устройства, их допустимую силу тока следует суммировать.

Веб-камера HD: Logitech C922 Pro Stream

Для съемки видеоблогов и подкастов

Плюсы: профессиональная веб-камера для съемки видео в HD качестве с разрешением 1920 x 1080 пикселей. Качество картинки сравнимо с хорошим зеркальным фотоаппаратом или видеокамерой стоимостью более 30 000 руб., поэтому девайсом пользуются многие youtube-блогеры и стримеры. Устройство выдает стабильные 60 fps, что обеспечивает максимально плавную картинку без лагов.

Сразу обращает внимание упаковка: веб-камера надежно зафиксирована в центре коробки картонными проставками, поэтому во время транспортировки с ней ничего не случится. Устройство снабжено матрицей типа CMOS на 2 Мп, что гарантирует отличную цветопередачу и низкий уровень шума

По бокам от объектива расположены световые индикаторы (чтобы проверить работу вебки) и два микрофона за сеткой. Крепление на монитор имеет множество регулировок и резиновые прокладки для защиты от царапин.

Windows автоматически цепляет драйвера, поэтому устройством можно пользоваться сразу после покупки. Поле обзора составляет 78°, искажений по углам не наблюдается. Подключение стандартное – через шнур с USB 2.0 коннектором. В наличии идет качественный штатив трепод для установки камеры на компьютерный стол. При желании на держатель можно разместить экшн-камеру или другое видеооборудование.

В фирменном ПО Logitech Capture пользователю доступно изменение масштаба съемки, настройка автофокуса и экспозиции, регулировка цветового баланса, яркости, четкости и многого другого.

Минусы: не выявлены.

Недорогая веб-камера: Creative Live! Cam Sync 1080p

Все что нужно за умеренную плату

Плюсы: бюджетная Full HD веб-камера для деловых и личных звонков. Девайс прямоугольной формы, выполнен из черного глянцевого пластика. Вокруг объектива и по периметру корпуса имеются серые декоративные вставки. Шарнирный зажим, помимо основной роли крепежа, может выполнять функцию подставки. Возможна установка на штатив. В модели бескомпромиссно решен вопрос приватности – объектив можно закрыть специальной заглушкой.

Положение камеры настраивается в широких пределах: поворачивать можно на 360°, а наклонять на 30°. Устройство построено на основе CMOS матрицы с разрешением 2 Мп и захватывает видео в формате Full HD с частотой 30 кадров секунду. У Creative Live! Cam Sync широкий угол обзора в 77°, поэтому при общении с дальними родственниками в кадре сможет уместиться вся семья.

Самые популярные приложения для видеозвонков Skype и Zoom начинают работу с устройством автоматически. Вебка совместима с Windows и MacOS. Докупать и подключать отдельный микрофон не потребуется, поскольку в модели есть два встроенных. Они направлены в разные стороны, чтобы обеспечить хороший прием сигнала на большой площади. Стоимость хорошей веб-камеры для дома не превышает 4000 рублей.

Минусы: очень жесткий кабель.

Порядок подключения камеры видеонаблюдения к телевизору

Довольно часто на СМАРТ-телевизоры устанавливают веб-камеры. Это очень удобно, когда вы используете Skype или записываете потоковое видео своих игр для Twitch-канала. Бесплатное визуальное общение или создание видеоконференций с использованием веб-камеры на телевизоре – для многих людей это обычные будни.

Выполнить подключение напрямую получится только с такой моделью камеры, которая работает с аналоговым сигналом. Такие приборы можно купить через интернет или в магазине бытовой техники.

Если же вы всё-таки хотите организовать подключение своей «вебки» к телевизору, то можно задействовать системный блок ПК в качестве переходника. Для этого проведите такие действия:

• Соедините с помощью кабелей или переходников телевизор с системным блоком компьютера. Разъёмы у всех моделей разные, поэтому посмотрите, какие порты есть на задней панели вашего ТВ, и определите оптимальный вариант своего подключения;
• Телевизор будет служить вам монитором, поэтому подстройте его разрешение, чтобы вам было удобно его использовать;
• Подключите WEB-камеру к блоку ПК;
• Запустите установку драйвера с диска (он идёт в комплекте с устройством) или через «Панель управления» – «Диспетчер устройств»;
• Вот и вся настройка, теперь останется только удобно разместить веб-камеру на телевизоре, настроить угол обзора, чтобы в её объектив попадала нужная картинка.

А вот камеры, которые имеют интерфейс Ethernet (их называют IP-камерами), не потребуют установки драйвера. Такие модели можно напрямую подключить к роутеру или цифровому видеорегистратору NVR посредством витой пары. Они имеют собственный IP-адрес и в телевизоре будут распознаны, как самостоятельный девайс. Запись с IP-камер настраивается на SD-карту или сервер.

Большая часть современных моделей телевизоров поддерживают работу с цифровым форматом данных. Особенно те, которые имеют встроенный доступ в интернет. Есть модели телевизоров со встроенной камерой (например, Sony KDL-55W808 или Samsung UE46F8000), а можно купить отдельное веб-устройство, которые, как правило, производят те же производители телевизоров. Такие камеры более чувствительны и адаптированы под большую дальность до объекта: они лучше способны улавливать звук абонента, и умеют правильно подстраивать чёткость картинки.

Перед тем как настроить взаимодействие камеры со своим телевизором, убедитесь, что:

• У камеры имеется разъём VA/In/Out;
• В комплекте есть кабель для подключения.

Отличным вариантом универсальной ТВ-камеры является, например, модель Logitech TV Cam HD. Её достаточно просто подключить к телевизору через HDMI-кабель и никаких дополнительных манипуляций проводить не потребуется. У неё имеется автономный БП, поэтому видеозвонки можно принимать даже при выключенном ТВ.

Жители многоквартирных домов довольно часто используют подключение, в котором одна камера, установленная, например, в парадном, передаёт изображение на все квартиры в доме. В таком случае используется один регистратор и множество специальных мониторов с разъёмами HDMI или VGA в каждой квартире.

В целях экономии можно не покупать дополнительное устройство, а вывести изображение на свой телевизор с помощью модулятора телевизионного сигнала. Схема по такому подключению будет выглядеть так:

• В телевизионном кабеле нужно сделать разрыв, его можно делать либо на лестничной площадке, либо непосредственно в своей квартире;
• В него устанавливается специальный модулятор ТВ сигнала, который добавляет к потоку телесигнала ещё один дополнительный информационный канал со свободной частотой вещания;
• Модулятор имеет 2 антенных разъёма (один – на вход, второй – на выход) и 3 коннектора типа «тюльпан» (один для передачи видео и два аудиоканала). Сигнал от камеры проводим в модулятор посредством стандартного коннектора;
• После этого задаём частоту вещания (на корпусе устройства указываем номер канала);
• С помощью делителя сигнала картинку с камеры можно вывести на 4 отдельных телевизора.

Если камера не имеет возможности переключения в старый аналоговый телевизор, то создать прямое подключение не получится. Для этого случая вам потребуется приобрести специальный преобразователь BNC/VGA. Только конвертёр сможет изменить формат передаваемого сигнала.

Подключение камеры видеонаблюдения к телевизору проводится посредством всё того же коаксиального кабеля, который просто достаточно обжать с двух сторон BNC-коннекторами. Одна сторона кабеля подключается к выходу на камере, а другой конец устанавливается в гнездо «Входа» на преобразователе, а уже последний подключается к ТВ-приёмнику с помощью кабеля VGA.
