Как разобрать соковыжималку: необходимые инструменты и этапы

Устранение неисправностей

Если прибор вышел из строя в процессе эксплуатации перед устранением поломки необходимо отключить его от сети и дождаться полной остановки. К частым неисправностям относятся:

отсутствие реакции на подключение к сети;
гул в двигательном отсеке и отсутствие вращения вала;
посторонние вибрации.

прибор не включается	Проверить включатель, провод питания, обмотки двигателя
шумы двигателя и отсутствие вращения	Ослабить крепление статора, проверить его состояние
вибрация	Проверить крепление элементов конструкции (фильтра, чаши, других съемных элементов)

Обычно это:

сальники,
шестерни,
подшипники,
насадки,
сетка.

Как разобрать соковыжималку: необходимые инструменты и этапы

Обладатели соковыжималки часто интересуются, как разобрать данный кухонный агрегат правильно — т. е. без ущерба его функциональности. Потребность в разборе появляется при нарушении в нормальном функционировании устройства, ведь некоторые неисправности можно устранить самостоятельно, тем самым сэкономив бюджет.

Распространённые причины когда бывает нужно разобрать соковыжималку

Выделяют несколько основных причин сбоев в функционировании соковыжималки:

попала жидкость внутрь техники;
случился скачок подачи электроэнергии;
превышена нагрузка из-за долгого времени работы соковыжималки.

О поломке могут сообщить следующие признаки:

чрезмерный нагрев и искрение техники — соковыжималка нуждается в замене тех или иных деталей;
медленное вращение вала — скорее всего надо будет почистить или заменить подшипники;
улавливается запах гари, присутствуют следы черноты на соковыжималке — это происходит, если сгорела обмотка изделия — в этом случае поможет только её замена.

Это главные причины поломки и способы их устранения.

ВАЖНО! Сгоревшая обмотка двигателя — самая серьёзная неисправность — остальные легко устранить в домашних условиях

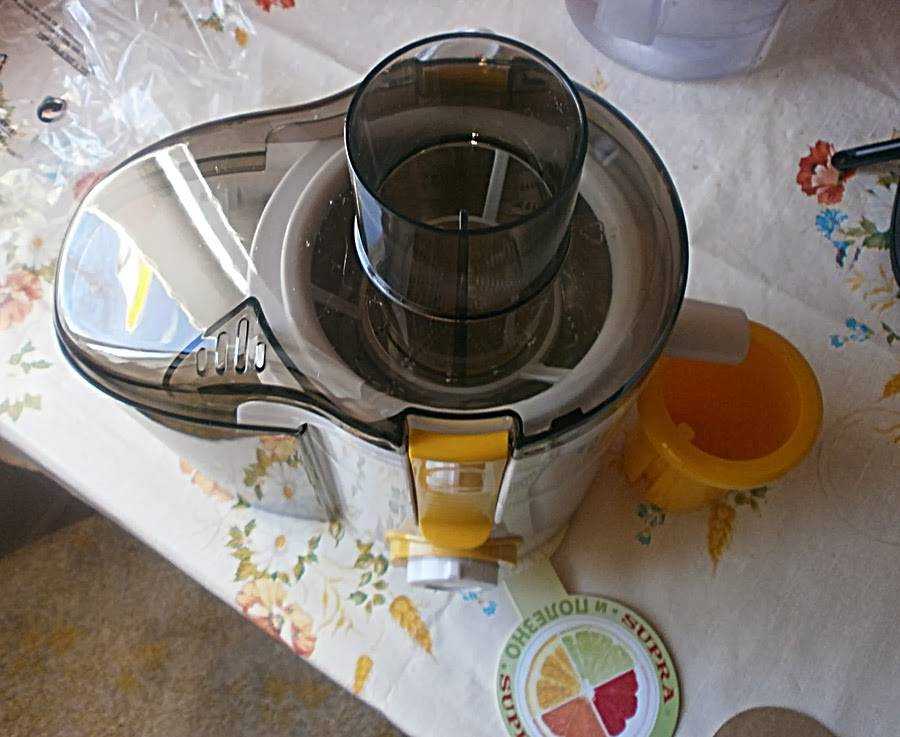

Из каких частей состоит соковыжималка

Абсолютно у любой соковыжималки стандартный набор деталей в комплекте:

электродвигатель;
крышка изделия;
толкатель продуктов;
посуда для сбора сока фруктов и овощей;
ситечко и вставка под него;
посуда для сбора жмыха овощей и фруктов.

Необходимые инструменты и этапы разборки

Для разборки всех видов подобной техники не нужно много инструментов: потребуется стандартный набор отвёрток разной формы и типа. Основные детальки соковыжималки закрепляются на щеколды, винты и фиксаторы, возможно, понадобятся ещё инструменты при сложной поломке, но заранее их не стоит подготавливать, так как со сложной поломкой лучше обратиться к специалистам.

Перед разборкой соковыжималки обязательно надо отключить прибор от розетки и перевести кнопку переключения в режим выключения. Как только техника перестанет работать и шуметь, можно приступать к началу работы. Надо вынуть пластиковый толкатель из ёмкости загрузки фруктов и овощей. Вынуть контейнер для жмыха и отходов.

Также надо проследить, чтобы вытек весь сок, необходимо наклонить технику вперёд и на себя и отсоединить ёмкость для жидкости.Последующим этапом разборки аппарата является внимательное изучение приложенной инструкции. Не стоит полагаться на «авось» и делать всё наугад, так как это может привести к ещё большим проблемам и невозможности вообще потом починить соковыжималку.

Можно нанести дефект технике, который просто невозможно устранить.

СПРАВКА! Практически все инструкции к технике аналогичны, можно скачать их из интернета.

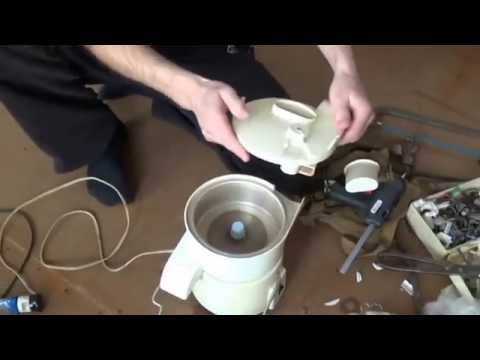

После изучения инструкции надо приступить к снятию верхней крышки и всех удерживающих элементов. Они либо плотно вставлены друг в друга, либо закреплены на специальные пластиковые или металлические фиксаторы, то есть, надо снять всё, что закреплено без использования инструментов и то, что может помешать разборке электродвигателя соковыжималки.

https://youtube.com/watch?v=nmp6LS3cgFo

Для снятия креплений двигателя агрегата и его вынуть необходимо перевернуть технику верх дном и выкрутить 4 болта на днище. После этого снять и открутить все крепления колодок электрических проводов с обратной стороны агрегата. Таким образом, дно целиком освободиться — его можно будет убрать в сторону.

После всё этих манипуляций снимается приводной диск с вала техники. Делать это нужно, удерживая деталь от проворачивания в другую сторону, путём отсоединения болтов и гаек. Другим способом является поднятие его вверх, если он просто крепко насажен на сам вал без использования гаек и винтов.

Следующим этапом является снятие кожуха электродвигателя. Необходимо убрать все винты и болты, которые мешают непосредственно снятию ручки переключения и высвободить все провода. Также отвинтить все болты платы управления двигателя соковыжималки и отложить.

После всех процедур легко отвинтить винты самого электродвигателя и вынуть его.

Для осмотра ротора техники надо вынуть двигатель и отсоединить все провода, затем извлечь необходимую деталь и осмотреть на наличие неисправностей и повреждений. Также желательно проверить подшипники, провернув их пальцем пару раз. Если всё в порядке, то ротор должен двигаться по инерции без затруднений.

Чтобы соковыжималка заработала необходимо обработать её от грязи и пыли, осмотреть. Прозвоните специальным прибором все провода, обмотку двигателя и остальные элементы платы.

Как сделать пресс для отжима сока своими руками

Как уже говорилось выше, наиболее простыми по своей конструкции и, соответственно, легкими в изготовлении являются механические прессы для отжима сока. Чтобы для яблок своими руками, на котором можно будет обрабатывать и другое плодово-ягодное сырье, вам потребуются следующие расходные материалы и инструменты:

лист нержавеющей стали;
швеллер или квадратная металлическая труба сечением 40х40 и толщиной стенки не менее 3 мм;
труба диаметром 16 мм;
штанга, на поверхность которой нанесена резьба;
гайка;
доска толщиной 30 мм;
сварочный аппарат;
болгарка и электрическая дрель;
молоток;
ножовка по металлу.

Прежде чем приступать к изготовлению самодельной соковыжималки для яблок, желательно найти чертежи или рисунки такого устройства в интернете или нарисовать их самостоятельно. Нелишним также будет посмотреть видео по изготовлению соковыжималки, который показывает такой процесс во всех его подробностях.

Варианты пресса-соковыжималки

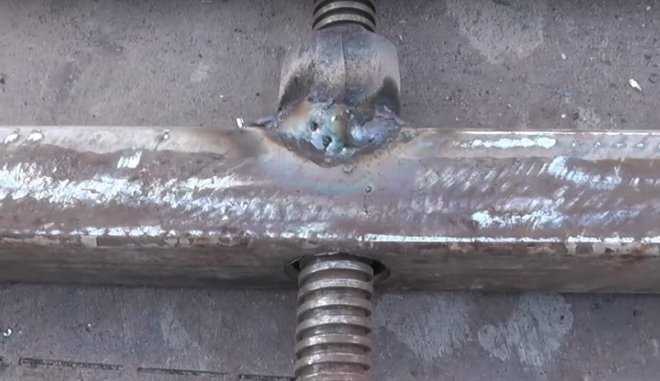

В верхней части полученной рамы пресса необходимо просверлить отверстие, в которое вваривается гайка для винтового механизма устройства. В зависимости от того, большой или маленький пресс для отжима сока вам нужен, выбираются размеры перфорированной корзины и рамы, которая выполняет функцию несущего элемента всей соковыжималки.

В качестве поршня, через который винтовой механизм будет оказывать давление на загруженное в корзину сырье, можно использовать древесную плиту (из нее вырезают круг соответствующего диаметра).

Поршень из дерева
Поршень из нержавейки
Поршень из фторопласта

Осень – пора урожая. Свежие яблоки в огородах дачников радуют глаз. Поначалу непонятно, как справляться с такими объемами. На помощь приходят соковыжималки. Но, как и любая техника, рано или поздно они ломаются. Чтобы облегчить себе жизнь, можно отремонтировать сломавшийся аппарат. На сегодняшний день существует много видов соковыжималок, такие как: Bosch (Бош), Moulinex (Мулинекс), Scarllet (Скарлет), Philips (Филипс), СВА, Журавинка, Cameron(камерон), First Austria (Фёрст Австрия). Радует то, что в интернете можно найти различные видео на тему ремонта соковыжималок своими руками.

К каждой соковыжималке, прилагается инструкция и схема сборки. Но если вы пользуетесь прибором уже несколько лет, инструкция могла потеряться. Даже в этом случае разобрать прибор не составит труда.

Разобрать соковыжималку можно в несколько этапов.

Убедиться, что шнур питания отключен от электросети.
Извлекаем толкатель продуктов из загрузочного отсека.
Снимаем крышку, предварительно отсоединив крепление.
Далее, из-под крышки, вынимаем контейнер, который скапливает уже отжатые продукты.
Достаем измельчитель.
Отсоединяем кувшин, предназначенный для сока.

Чтобы попасть к двигателю соковыжималки, который находится снизу, необходимо:

Открутить шурупы, крепящие защитную крышку.
Снять защитный кожух двигателя, если таковой имеется.
Снять крепление двигателя и достать его из корпуса соковыжималки.

Существует исключение для шнековых соковыжималок, которые по устройству напоминают мясорубку.

Чтобы разобрать их необходимо:

Удалить насадку.
Открепить приемное устройство со шнеком от основного корпуса.
Убрать сам шнек.
К самому двигателю можно добраться также снизу.

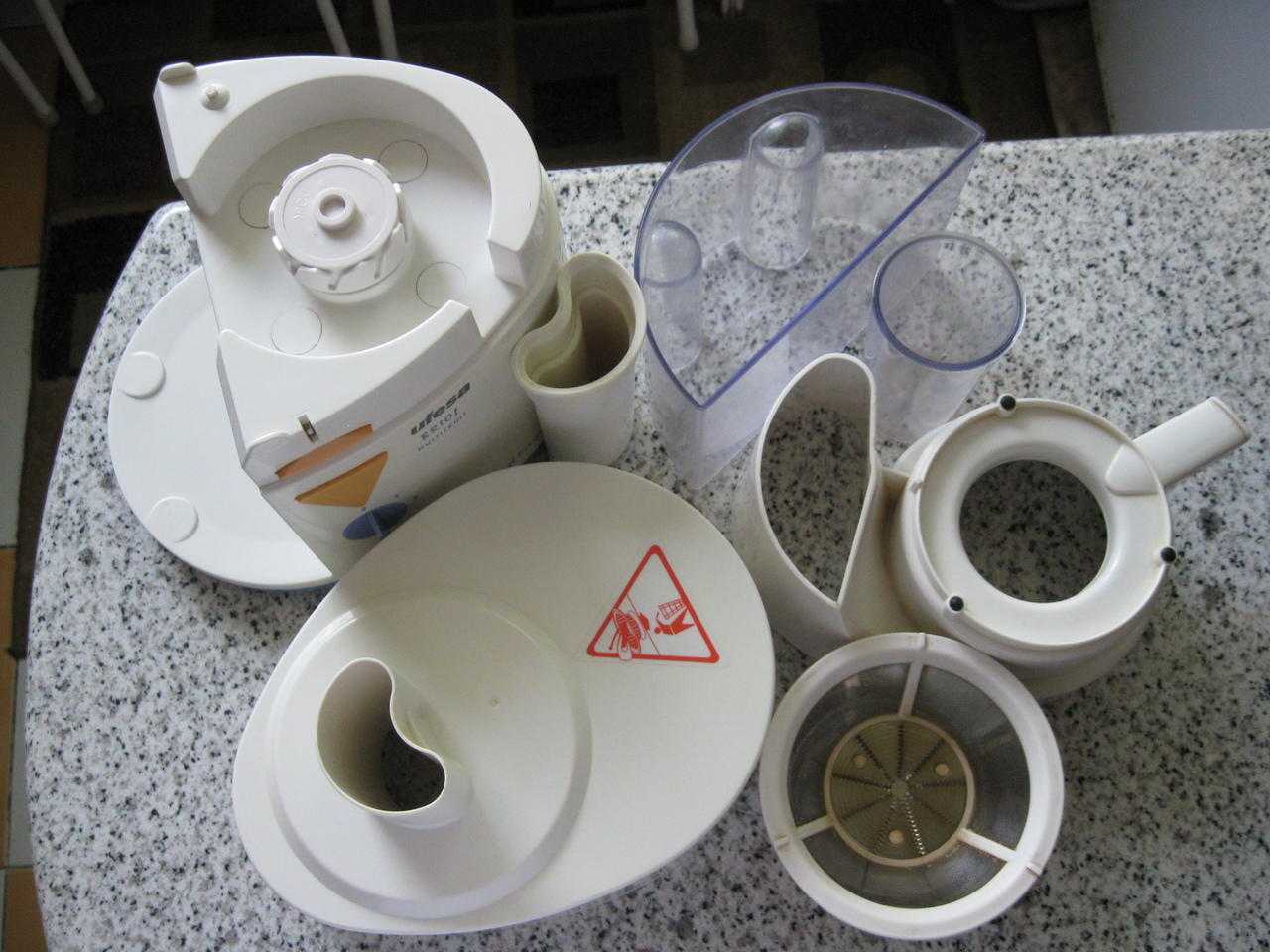

Устройство

Для разборки/сборки аппарата необходимо иметь хотя бы общие представления о его конструкции. Приборы для отжима могут иметь разный дизайн и конструктивные особенности. Но в общих чертах их устройство примерно одинаково. Каждая соковыжималка оснащена:

корпус для монтажа элементов конструкции;
металлическая (реже из пластика) корзина с теркой, где происходит измельчение продукта;
емкость для накопления жмыха;
съемный резервуар для сбора сока;
крышка с бункером для загрузки овощей или фруктов;
толкатель;
двигательный блок с кабелем питания;
блок управления с переключателем.

Делаем правильный выбор

Прежде чем купить любую кухонную технику, в том числе и горизонтальную шнековую соковыжималку, необходимо обратить особое внимание на следующие параметры устройства:

Качество материалов

Очень важно, чтобы детали, которые соприкасаются с продуктами питания, были сделаны из качественного материала (нержавеющая или алюминиевая посуда). Помните, что при покупке дешевого прибора, качество будет соответствовать цене

Мощность (до 1 кВт)

Показывает производительность данной модели, скорость и время работы устройства. Функциональные свойства. Чтобы купить нужную модель, необходимо представлять, с какой целью вы будете ее использовать, Уровень шума. В некоторых шнековых соковыжималках шум может исходить не только от мотора, но и от движения различных деталей. Комплектация горизонтальных соковыжималок. В нее должен входить набор горловых переходников, насадка для извлечения масла в домашних условиях, различные насадки для извлечения сока. Размер прибора. Разные модели устройства могут отличаться по габаритам. Цвет и дизайн. На сегодняшний день покупателю предоставляется обширный выбор товара с разной цветовой гаммой. Например, у бренда Galaxy соковыжималки представлены в 8 разных цветовых решениях!

Пример ремонта соковыжималки Sonifer SF-5508

Купленная год назад соковыжималка Sonifer SF-5508 исправно отработала год, и при очередном отжиме морковного сока нож-сито стал цеплять за крышку корпуса.

На слух уровень акустического шума не увеличился, но появились посторонние звуки, вал двигателя при вращении рукой за муфту, на которой закрепляется нож-терка, проворачивался легко. Но боковой люфт его был более 3 мм, что говорило об износе верхнего подшипника двигателя. Стало очевидно, что надо разбирать соковыжималку и менять подшипник.

Как разобрать соковыжималку

Я не стал описывать устройство и принцип работы соковыжималки, так как все станет понятно при просмотре фотографий.

Разборка соковыжималки, вне зависимости от производителя или типа, начинается со снятия нижней крышки. Для этого нужно отвинтить несколько саморезов.

Одни из них был на виду, а остальные спрятаны под ножками. Для того, чтобы добраться до винтов пришлось ножки снять.

Винты находились на большой глубине, и понадобилась крестовая отвертка с длинным стержнем. Стержень отвертки со сменными битами не входил.

После отвинчивания винтов дно с небольшим усилием отделилось от корпуса соковыжималки и стали доступны для ремонта все элементы и электродвигатель.

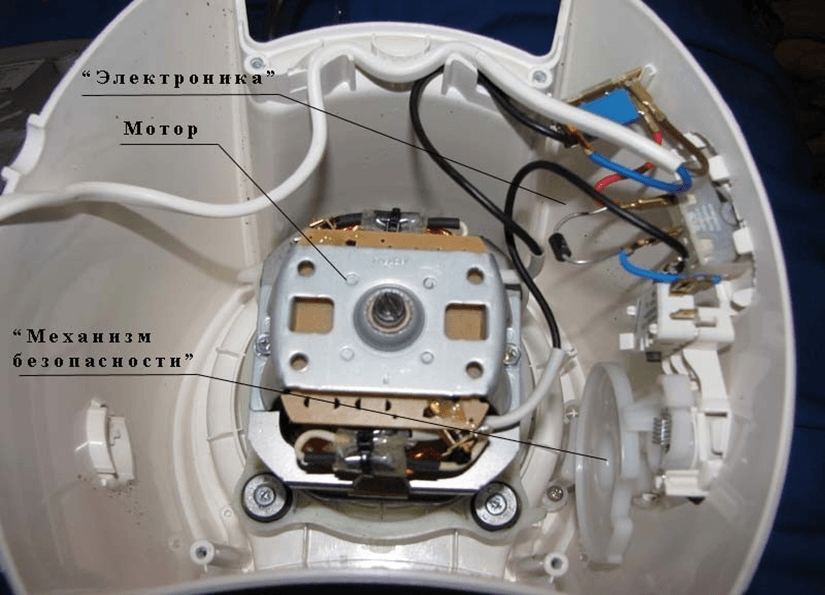

Внешний осмотр показал, что качество сборки было на должном уровне, все детали были без видимых дефектов, коллектор ротора двигателя в хорошем состоянии, износ нижнего подшипника двигателя не наблюдался.

На электродвигателе был установлен самовосстанавливающийся термопредохранитель на температуру срабатывания 105°С, что гарантировало защиту его от перегрева в случае превышения допустимого времени работы.

Электродвигатель крепится к корпусу соковыжималки с помощью трех винтов, но чтобы извлечь его, сначала необходимо снять муфту, на которую устанавливается терка-сито.

Муфты на валу электродвигателя в соковыжималках крепятся на резьбе или напрессовываются. Как закреплена муфта в данном случае было неизвестно и пришлось определять экспериментально.

Все попытки снять муфту с вала путем воздействием на нее рычагами к успеху не привели. Напрашивалось предположение, что муфта на валу крепится с помощью резьбы. При попытке снять муфту, было замечено, что вал ротора сдвинулся вверх, относительно подшипников. То есть катушка на валу немного сместилась вниз.

Обычно на валах электродвигателей бытовых электроприборов, на которые накручивается рабочий инструмент, имеются шлицы, например, как в кофемолке. Кстати, там тоже был неисправен подшипник. Но в данном случае шлица не было. Поэтому я решил его прорезать мини-дрелью с насадкой в виде наждачного диска.

Но шлиц не помог. При попытке открутить муфту лопатка отвертки вырывалась. Вспомнив то, что обмотка на валу двигается, наложил на муфту пластину фанеры и несколько раз, на весу, ударил по ней молотком. Вал выдвинулся из нижнего подшипника на несколько миллиметров, которых хватило, чтобы зажать его в тисках.

Чтобы не повредить поверхность, на муфту была наложена ткань и с помощью трубного ключа вращением по часовой стрелке

, муфта была благополучно откручена.Всегда с валов двигателей насадки откручиваются в сторону, противоположную их вращению при работе .

Муфта снялась без повреждений с внешней стороны, остались только следы на пластмассе от инструмента при попытке ее снять. Было опасение, что пластик растрескается или сорвется с латунной втулки.

При ремонте соковыжималки снятие втулки оказалось самой сложной задачей. Но она была успешно решена. Верхняя крышка держалась за счет стяжки винтами с нижней и легко снялась.

Верхний подшипник изнутри был сильно изношен, зазор составлял более 3 мм. Было удивительно, как могла соковыжималка работать при таком износе подшипника. Сок выжимала жена, и не жаловалась на работу соковыжималки, пока сито-терка не начало цеплять верхнюю крышку.

В отличие от подшипника, на валу электродвигателя следов износа не наблюдалось. Для выбора осевого зазора на нем были установлены две износостойкие шайбы, а между ними — пружинная.

Неисправности соковыжималок и способы их устранения

Внимание! При ремонте электрической соковыжималки следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током. Не забывайте вынимать вилку из розетки!

Не забывайте вынимать вилку из розетки!

Соковыжималка более интенсивно используется осенью, когда созревают овощи и фрукты, поэтому в среднем в год испытывает небольшую нагрузку и при соблюдении правил эксплуатации служит долго. Но со временем, даже при аккуратном использовании вырабатывается смазка в подшипниках и приходится соковыжималку разбирать для техобслуживания.

В соковыжималках чаще всего наблюдается два вида поломок. Она не включается или терка вращается с недостаточной скоростью.

Таблица часто встречающихся неисправностей соковыжималок и способы их устранения
Внешнее проявление неисправности	Возможная причина неисправности	Поиск неисправности	Способ ремонта
Соковыжималка включается, но терка вращается медленно	Загустела или выработалась смазка в подшипниках электродвигателя	При недостаточной смазке подшипников при работе соковыжималка издает повышенный акустический шум и может появиться запах гари от перегрева обмоток электродвигателя	Необходимо разобрать соковыжималку и смазать подшипники скольжения машинным маслом
Механический износ верхнего подшипника электродвигателя из-за отсутствия смазки. При этом зачастую наблюдается боковая вибрация терки-сита относительно центра вращения	Покачать муфту-держатель терки в стороны. Если люфт составляет более 0,5 мм, значит подшипник изношен	Заменить подшипник новым
Соковыжималка не включается, терка не вращаются	Шнур не вставлен в розетку	Проверить	Вставить вилку шнура в розетку
Нет напряжения в розетке	Проверить наличие напряжения в розетке с помощью исправного электроприбора	Подключить соковыжималку к исправной розетке
Неисправен сетевой шнур	Проверить внешним осмотром вилку и шнур на наличие механических повреждений, проверить мультиметром целостность проводов шнура	При неисправности заменить шнур
Неисправен выключатель, блокирующий запуск двигателя при снятой крышке	Необходимо вскрыть соковыжималку и прозвонить мультиметром выключатель. При снятой крышке сопротивление между контактами должно быть равно бесконечности, а при закрытой – нулю	Нужно разобрать соковыжималку и в первую очередь проверить свободу хода толкателя. Если толкатель в порядке, и выключатель можно разобрать, то с помощью наждачной бумаги зачистить контакты от нагара. В случае невозможности ремонта выключателя, его заменить
Износились щетки двигателя	Произвести внешний осмотр щеток. Они должны всей поверхностью плотно прилегать к ламелям коллектора ротора, не иметь трещин и сколов, легко перемещаться в держателях. Ламели коллектора не должны иметь большой выработки	В случае обнаружения износа щетки заменить
Обрыв обмоток ротора или статора двигателя	Проверить внешним осмотром обмотки на наличие механических повреждений и локальных потемнений, проверить мультиметром целостность обмоток	Если обнаружен обрыв обмотки или она пахнет гарью, то ремонт соковыжималки экономически нецелесообразен
Сработал термопредохранитель в результате перегрева электродвигателя из-за его неисправности или длительной работы соковыжималки. Бытовые соковыжималки рассчитаны на работу не более 15 минут с последующим получасовым перерывом	Термопредохранители бывают одноразовые и самовосстанавливающиеся. Поэтому нужно дать остыть двигателю и через полчаса проверить. Если соковыжималка не заработала то нужно ее разобрать и проверить мультиметром целостность термопредохранителя. Его сопротивление должно быть равно нулю. Для проверки при отсутствии прибора можно его выводы временно замкнуть	При обрыве термопредохранителя его заменить. Если после замены термопредохранитель перегорит повторно при непродолжительной работе соковыжималки, значит неисправен электродвигатель

Другие идеи для выжимки фруктов и овощей

Ручную шнековую соковыжималку средней вместимости можно изготовить из мясорубки. Сок придется добывать посредством самостоятельного вращения ручки. Такой устройство — оптимальный вариант для небольших объемов.

Главные преимущества такого типа:

доступная цена;
надежность;
длительная эксплуатация.

Для усовершенствования конструкции можно использовать пластиковые бутылки. Берем емкость и отрезаем ее дно на расстоянии 10-15 см от нижнего края. Затем вставляем в полученное отверстие маленькую бутылку, предварительно проделав в ней небольшие дырки. Откручиваем пробку и можно приступать к работе. Подходит такой вариант только для нерегулярной выжимки сока для одного человека.

Не бойтесь экспериментировать и узнавать что-то новое. Самодельная соковыжималка будет радовать вас своей производительностью при существенной экономии на ее покупке. Сохраняйте вкус лета и насыщайте организм витаминами регулярно.

Из этого видео вы узнаете, как сделать соковыжималку своими руками:

Видите неточности, неполную или неверную информацию? Знаете, как сделать статью лучше?

Соковыжималка из стиральной машины, отслужившей свой срок – это не такая уж и новая идея. Еще в конце 80-х годов мастера-кустари публиковали в популярных технических журналах свои чертежи производительных соковыжималок, которые были изготовлены из советских машинок «Рига», «Ока» или «Вятка». Мы решили продолжить добрую традицию и предложить свои идеи относительно применения современной стиральной машины, а именно изготовления из ее частей соковыжималки с минимальными переделками.

Причина в электродвигателе

Устройство любой электрической соковыжималки не отличается сложностью. Обязательным атрибутом является электромотор, который и поставляет львиную долю неисправностей. В данной бытовой технике применяются двигатели коллекторного типа и асинхронные
. Каждый из них имеет свои недостатки и преимущества.

Первые позволяют уменьшить размеры и вес изделия, но не рассчитаны на длительную работу и требуют охлаждения, которое обеспечивают насаженные на вал якоря крыльчатки. Асинхронные электромоторы более эффективны, но занимают больше места и, соответственно отличаются увеличенной массой.

Двигатели сопрягаются с барабаном центрифуги или вращают шнек. В зависимости от вида соковыжималки ( или ), связь осуществляется муфтами или шестернями. Эти детали обычно делаются из пластмассы и являются причинами неисправностей соковыжималок. Как правило, производители всегда обеспечивают запас этих деталей, включая их в комплект продаваемой соковыжималки.

Электродвигатель соковыжималки очень привередлив и выходит из строя при:

перепадах напряжения в сети;
длительной работе под большой нагрузкой;
попадании влаги внутрь моторного отсека.

Поломкой может послужить естественный износ.

Для предварительной разборки соковыжималки следует воспользоваться прилагаемой к ней инструкцией. Если же таковой не оказалось под рукой, то необходимо воспользоваться логикой.

После отделения от моторного отсека остальных узлов, приступают к его разборке. Для этого обычно достаточно крестообразной отвертки. После разборки отсека двигатель освобождается от соединительных муфт.

Предварительно проверяется переключатель скоростей и радиодетали, включенные в схему электродвигателя. Эта операция производится тестером.

Даже поверхностный осмотр мотора может много сообщить о неисправности:

Искрение мотора и нагрев становятся результатом стирания или разрушения щеток
(для коллекторных электродвигателей). Их замена исправит ситуацию.
Затрудненное вращение вала якоря сигнализирует о выходе из строя или загрязнении подшипников
. Для их снятия понадобится разобрать двигатель и воспользоваться съемником

При сборке следует особое внимание уделять чистоте трущихся и вращающихся деталей, а также их смазке. Предупредить эту неисправность поможет регулярная чистка и смазка.
Запах горелой изоляции и почернение указывает на сгоревшую обмотку

Такая поломка не устраняется в домашних условиях и требует замены всего агрегата.

Из всех пунктов, только последний является критическим. Все остальные восстанавливаются самостоятельно даже при относительных познаниях в электротехники.

Учитывая большое разнообразие выпущенных и производимых ныне соковыжималок, трудно описать все возможные неисправности этих агрегатов. У каждой из них может быть свой конкретный случай. Но если изучить отзывы владельцев как отечественных, так и зарубежных моделей можно сказать, что основные поломки весьма сходны.

Кое какую полезную информацию о ремонте и профилактике механических и электрических соковыжималок можно узнать из видео.

Здоровый образ жизни для многих людей является неотъемлемой частью существования. Качественное и правильное питание в этом деле играет решающую роль. Поэтому для таких людей покупка соковыжималки является актуальным делом. Но в процессе эксплуатации могут возникнуть проблемы.

Выбор

Как же из этого разнообразия выбрать именно то, что вам нужно? Воспользуйтесь этими советами:

Мощность не должна быть слишком большой. Соковыжималка на средней и малой скорости прекрасно справится с производством нескольких стаканов сока, а также заготовками на зиму.
Любителям овощных соков, например, из свеклы или моркови, стоит подумать о приобретении универсальной соковыжималки. Хорошая альтернатива – модель со шнековым принципом работы.
Также шнековая соковыжималка хорошо подходит в том случае, если вам нужен к ней частый доступ или вы выполняете большой объем работ. Например, у вас большая семья и вы постоянно готовите всем домашним вкусный сок. Или заготавливаете что-то на зиму. Такого рода машина будет стоить дороже, но она гораздо выносливее и не сломается в самый неподходящий момент.
Ни в коем случае не стоит экономить на материале сепаратора. Да, алюминиевый корпус стоит в разы дешевле, но зато витамины в нем мгновенно испаряются. Лучше остановить свой выбор на нержавеющей стали.
Сито обязательно выбирайте плетеное – оно не засоряется и не требует постоянной чистки, как штампованное.
Во многих соковыжималках есть специальная функция «капля-стоп», которая заботится о том, чтобы из аппарата не вытекало ничего лишнего. Таким образом, вы не будете постоянно подтирать стол.
Если вы хотели бы отжимать дома сок из травы, семян или грейпфрута, выбирайте только шнековую машину. Для удобства использования лучше выбрать модель горизонтальной формы.
