Как встроить духовой шкаф своими руками, чертежи и расчеты

Что необходимо предусмотреть при размещении шкафа для духовки

Все модули установленной кухонной мебели должны быть функциональными, удобными в эксплуатации, безопасными и красиво выглядеть

В связи с этим, устанавливая шкафы для встроенных духовок, следует обратить внимание на несколько моментов

  1. При расстановке гарнитура и техники необходимо соблюдать правило «рабочего треугольника», в соответствии с которым зоны хранения продуктов, мытья и приготовления пищи (проще говоря, холодильник, мойка и плита) должны располагаться друг от друга на расстоянии 1,2…2,7 м (идеальный вариант, когда все точки образуют равносторонний треугольник). В таком случае работа на кухне станет комфортной и будет занимать минимум времени.
  2. Высота духового шкафа должна быть удобной для его эксплуатации.

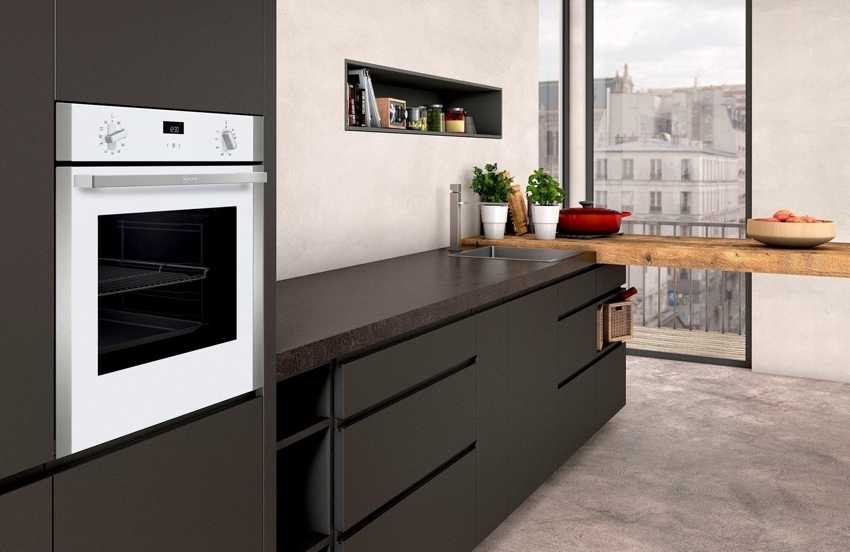

Духовка должна быть удобной в эксплуатации

Особенности духовых шкафов

Как сделать тумбу под духовой шкаф

Ни одной нормальной домохозяйке не удается обойтись без качественного духового шкафа.

Хорошие блюда зачастую не удается приготовить без такого приспособления.

Сегодня на рынке доступно огромное множество разновидностей такой бытовой техники, отличающихся по особенностям конструкции и принципу функционирования, полезным объемом и т. п.

Чтобы определиться с одной моделью, придется рассмотреть основные особенности современных духовых шкафов.

По принципу установки такие изделия подразделяются на:

  • Независимые, подходящие для установки в мебельную нишу, легко перемещаемые в любое удобное место.
  • Встраиваемые, которые монтируются в специальных мебельных нишах, не вынимаются после монтажа.

Принцип нагрева духовки может быть такой:

  • Газовые, работу с которыми можно доверять только опытным специалистам соответствующих инстанций.
  • Электрические, наилучшим образом подходящие для самостоятельной установки.

Кроме удобства установки электрической духовки, существуют другие преимущества:

  • Повышение температуры в газовой духовке осуществляется благодаря сгоранию топлива, проходящего в камеру через специальный форсунки. Обогрев таким образом создается неравномерный.
  • В электрических духовках нагревательные элементы устанавливаются в камере с четырех сторон. Таким образом пища нагревается равномерно. Т. е. качество приготовленной еды в электродуховках значительно выше.

Тумба под духовой шкаф своими руками, чертежи и расчеты

Возьмем для примера расчета тумбового шкафа под встроенную духовку стандартных размеров. Чертеж ее будет выглядеть следующим образом.

При ширине столешницы 600 мм, с учетом свеса спереди и сзади глубина корпуса будет варьироваться в пределах 460-500 мм.

Если корпус тумбы будет изготавливаться из ЛДСП толщиной 16 мм, то расчет деталей будет выглядеть следующим образом.

Название детали длина ширина кол-во
1 Дно 600 500 1
2 Полка 568 500 1
3 Боковины 704 500 2
4 Задник за ящиками 88 568 1
5 Бок ящика 450 60 2
6 Лоб ящика 510 60 2
1 Дно ящика (ДВП) 540 448 1
2 Фасад ящика (ЛДСП, МДФ, массив) 116 596 1

Иногда от выдвижного ящика в конструкции короба под духовой шкаф отказываются вообще. Он абсолютно не нужен, как место хранения, если кухня большая и ящиков, полок в ней хозяйке вполне хватает. Тогда на проем под духовкой ставят «обманку» (жестко закрепленный фасад).

Учет особенностей прибора

Грамотная схема встраивания духового шкафа должна учитывать особенности этой бытовой техники. Прибор представляет собой сильнейший источник, продуцирующий тепло. Именно поэтому над устройством, даже если оно произведено отлично зарекомендовавшим себя брендом Bosch, необходимо предусмотреть размещение вентиляции.

Отдельного внимания заслуживает мебель, особенно если бытовую технику решено установить под столешницу. Выполнение работ своими руками должно учитывать некоторые особенности работы прибора. Из-за сильного нагрева может:

  • происходить отслаивание пластика;
  • наблюдаться деформация панелей и покрытий, покрытых клеем;
  • возникать риск возгорания.

Чтобы не допустить всего этого, схема встраивания бытового оборудования должна учитывать необходимость размещения вентиляции. Размеры данного окна над прибором полностью зависят от масштабов самой духовки. Как правило, параметры по ширине не превышают 385 мм. Что касается глубины, то она редко превышает 380 мм. Также размеры ниши для встраивания духового шкафа должны учитывать необходимость создания зазоров. Их обязательно оставляют между бытовым устройством и стенками самой ниши. Именно они и будут служить для вентилирования. Их параметры должны быть минимум 5 мм. И это с каждой из сторон.

Корректные параметры ниши

Отдельного внимания заслуживает соблюдение корректного расстояния между дном устройства и полом. Данный параметр должен достигать не менее 85 мм. Правильные габариты вентиляционных зазоров между стеной ниши и задней частью духовки должны быть около 40 мм. Это минимальный предел. Когда ниша для встраивания духового шкафа создается своими руками, учесть все эти нюансы не составит труда. Кстати, все эти данные касаются приборов от различных торговых марок, в том числе и Bosch.

При монтаже духового шкафа рекомендуется опираться на рекомендации производителя. Они могут варьироваться для различных моделей бытовой техники.

Делать ли своими руками?

Нестандартной размещение техники в углу, в стол изготовленный под заказ

За неимением подходящего короба в продаже возникает вопрос, сделать мебель под заказ, или сконструировать все своими руками. В этом случае лучше доверить дело профессионалу. Особенно это касается установки шкафа и непосредственно духовки, так как здесь еще потребуются навыки электрика.

Необходимые инструменты для изготовления короба своими руками

Однако, если у вас есть опыт изготовления мебели своими руками, сделать короб под духовой шкаф не составит проблем. Для этого нужно сделать замеры электроприбора и в соответствии с полученными данными чертеж будущего изделия. Далее, имея необходимые инструменты (пилу, шуруповерт, электродрель, столярный клей) и материалы (ЛДСП, столешница, шканты, конфирматы мебельные, саморезы, направляющие, ножки для короба) вы с легкостью смастерите шкаф для встроенной духовки своими руками.

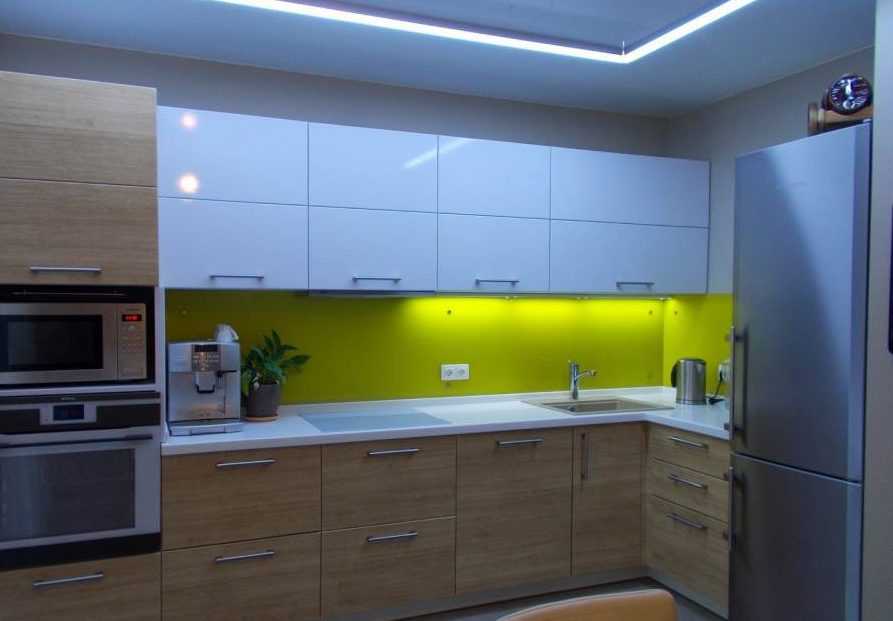

Готовый шкаф для встраиваемой техники, изготовленный своими руками

Но! Если вы сомневаетесь в своих силах, доверьте дело профессионалу, который сделает шкаф под заказ в соответствии со всеми вашими желаниями.

Пенал под духовой шкаф и СВЧ-печь в стиле минимализм, изготовленный на заказ

Удобная маленькая кухня с красным декором по индивидуальным размерам

Соседство с газовой трубой

Монтаж системы магистрального газоснабжения происходит в соответствии с жёсткими нормами и правилами.

К примеру, трубы, отвечающие за газоснабжение, нельзя укрывать за перегородками, нишами и тем более стенами. Предметы интерьера также не должны перекрывать элементы системы. Есть чёткие правила в законодательстве, где указано конкретное расположение труб.

Нарушением считается укладка газовых отводов под мойкой, посудомоечной машиной или другой стационарной кухонной техникой, в том числе и духовым шкафом. Между оборудованием и трубой должно быть как минимум 30 см свободного пространства. Двери, дымоход и вентиляция – на расстоянии до полуметра. Электрический кабель – 10 см от трубы.

Также есть определённые требования относительно расположения запорных кранов: высота – 80 см, при минимальном отступе от оборудования в 20 см. На каждую единицу техники потребляющей газ должен быть один запорный кран. Для подключения духового шкафа к системе допускается сварка.

Преимущества и недостатки под варочной панелью

При расположении шкафа под варочной панелью создаётся общая зона для приготовления пищи. Особенно актуальна конструкция для экономии пространства на кухне. Несомненный плюс в том, что такая тумба подойдёт для хозяйки с любым ростом.

Минусом, при таком расположении,является работа в согнутом состоянии. Вам придётся постоянно кланяться во время готовки и чистке духового шкафа. Если ваша женщина имеет больную спину, вы останетесь без печёных блюд.

Снизу варочной панели расположена охлаждающая вентиляция. При расположении ящика сверху, под варочной панелью, создаётся риск блокирования этой системы. Если в этот ящик попадёт лист бумаги, его элементарно засасывает и приток воздуха блокируется.

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Преимущества и недостатки конструкции в пенале

Расположение духовки на уровне груди это комфортная эксплуатация печки. Хозяйка с удовольствием готовит много вкусной пищи. Ей не приходится нагибаться, чтобы заглянуть в шкаф. И уборка не отнимает много сил.

Пожалуй единственным недостатком, при расположении духовки в пенале, является сложность использования для женщин небольшого роста. Опять же, при проектировании мебели на заказ такая проблема легко устраняется.

Следует заострить внимание на усиление горизонта, на котором стоит духовой шкаф. Для этого необходимо прикрутить две планки к боковинам пенала, под несущим горизонтом. Печка имеет приличный вес и без усиления существует риск обрушения конструкции

Печка имеет приличный вес и без усиления существует риск обрушения конструкции.

Размеры и схема сборки тумбы под духовой шкаф

Размеры духового встроенного шкафа остаются неизменными. Поэтому проектируя тумбу никогда не ошибёшься. Года 2 назад произошла замена петель на дверке шкафа. Теперь она не выпирает снизу при открытии.

Перед Вами стандартная схема сборки тумбы под духовой шкаф

Обратите внимание на внутренние боковины, они обязательны в конструкции — усиливают горизонт. Днище и горизонт на 20 мм короче боковин, для вентиляции шкафа. На схеме не изображён ящик

На схеме не изображён ящик.

600×530 – 1 Днище

568×530 – 1 Несущий горизонт

704×550 – 2 Боковины

88×550 – 2 Опоры под горизонт

477×50– 2 Лобовая и задняя планки ящика

500×50 – 2 Боковые планки ящика

116×596 – 1 Фасад

115×595 – 1 ДВПО Задняя стенка

505×495 – 1 ДВПО Дно ящика

В шаговой доступности от Вас, размещена услуга по расчёту корпусной мебели.

Перед Вами стандартная схема сборки пенала с духовым шкафом. В конструкции также присутствуют планки усиливающие несущий горизонт. Горизонты над духовым шкафом короче по глубине на 20 мм. Для свободной циркуляции воздуха.

600×550 – 1 Днище

568×550 – 1 Несущий горизонт

2024×550 – 2 Боковины

60×550 – 2 Опоры под горизонт

568×530 – 2 Горизонты над шкафом

716×596 – 2 Фасад

715×595 – 1 ДВПО Задняя стенка низ

709×578 – 1 ДВПО Задняя стенка верх в паз

Схема сборки тумбы без боковин имеет ряд преимуществ перед другими вариантами. Нет необходимости в усиливающих планках, соответственно шире ящик. Добавляется зазор по бокам от стенок духовки и конечно меньше расход материала.

600×550 – 2 Днище и крышка

88×550 – 2 Боковины

60×600 – 2 Планки для крепления шкафа

509×50 – 2 Лобовая и задняя планки ящика

500×50 – 2 Боковые планки ящика

116×596 – 1 Фасад

115×595 – 1 ДВПО Задняя стенка

537×495 – 1 ДВПО Дно ящика

Необходимая вентиляция

Особенно дотошные заказчики выражают недовольство по поводу лицевого зазора между столешницей и духовым шкафом в 5-6 мм. Такой зазор необходим для правильной работы варочной панели и духового шкафа.

Не все знают, что в варочных панелях существует система охлаждения, она расположена снизу конструкции. Через этот зазор циркулирует необходимый поток. Воздух заходит через расстояние между цоколем и дном тумбы, огибает по заду шкаф и выходит сверху.

Тему розеток для духового шкафа я подробно раскрыл в этой статье. В которой рассказал где и как следует устанавливать розетки для духовки. Указал на частую ошибку. Если Вы планируете установку шкафа, Вам обязательно следует её прочитать.

Заключение

Духовой шкаф на кухне один из важных элементов и следует хорошо продумать его месторасположение. Чтобы в дальнейшем не сокрушаться над принятым решением. Надеюсь моя статья поможет Вам справиться с этой задачей.

Если Вам понадобится деталировка корпусной или встроенной мебели , обращайтесь. Мы обязательно обсудим условия сотрудничества и придём к единому мнению. За умеренный процент за свой труд, я подготовлю для Вас подробный проект в назначенные сроки.

Что бы Вам хотелось добавить к этой статье?

Мне будет очень интересно послушать Ваши истории!

С хорошими мыслями о Вас, всегда в опилках 🙂

Ре́кун Дмитрий.

Достоинства и недостатки встроенных кухонь

Даже у такого удобного вида гарнитур, как встроенная кухня, есть свои недостатки, о которых не каждый производитель спешит предупредить. Да, она удобная, функциональная, компактная, но вместе с тем — непрактичная и достаточно дорогая. Причем в круглую сумму обойдется не только покупка, но также и дальнейший уход.

Дело в том, что встроенную в мебель технику проблематично ремонтировать или демонтировать. Какой-то частью гарнитура придется пожертвовать, а за помощью обращаться в салон. Менять старую электронику нужно на ту же модель или искать вариант с похожими параметрами.

Это же касается и перепланировки пространства. Если с течением времени интерьер поднадоест и захочется сделать небольшую перестановку — только собственными силами тут не обойтись.

Еще один малоприятный факт: встроенная техника может быть дороже отдельной. Обусловлено это повышенными требованиями к качеству: если возникают сложности в ремонте, значит нужно, чтобы он осуществлялся как можно реже.

Но хорошая новость заключается в том, что достоинств больше, чем недостатков. Главный из них — экономия места. Вместо того, чтобы ставить духовой шкаф, рядом с ним тумбочку с рабочей поверхностью, можно их просто объединить, а освободившееся место подстроить под что-то другое. И таких хитростей этот вид кухонь спрятал не мало. С их помощью точно получится освободить несколько квадратных метров.

Встроенный кухонный гарнитур предлагает вариативность решений в расстановке. Если в традиционном варианте посудомоечную машину особо деть некуда, кроме как поставить на пол, то здесь можно, например, установить ее на двадцать сантиметров выше для большего удобства эксплуатации.

Интересный факт: чем меньше на кухне щелей, тем меньше шанса, что туда попадут капли жира, кусочки еды, а вместе с ними и всякие бактерии. Соответственно, тем более чистым кажется пространство.

Стоит ли отмечать, что такая мебель выглядит очень эстетично, представляя собой единое целое, каркас помещения? А вариант спрятать бытовую технику открывает новые возможности для стилевых решений.

Духовой шкаф на кухне: назначение прибора

Духовка на кухне – это незаменимая помощница любой хозяйки, и других членов семьи, которые увлекаются процессом приготовления пищи. Ни для кого не секрет, что блюдо, приготовленное в духовом шкафу, намного полезней, чем поджаренное на сковороде с использованием масла. Домашние пирожки, испеченные в духовке, куда пышнее и ароматнее приобретенных в булочной.

Без духовки не обходится ни одна современная кухня

Важный критерий выбора прибора – это конечно личные предпочтения, а главным условием безопасной эксплуатации является грамотная установка устройства. Производители техники не рекомендуют самостоятельный монтаж духовых шкафов, но в то же время, зная последовательность работ, требования к материалам и особенности подключения, можно установить духовку своими руками.

Приобретая духовой шкаф, прежде всего необходимо определится с его типом и видом энергоснабжения

Не мене важно определится с производителем, конкретной моделью и местом расположения техники. С учетом правил эргономики, даже на миниатюрной кухне можно удачно разместить многофункциональный духовой шкаф

Отправляясь в магазин, не следует забывать и про функциональность техники. При этом стоит учесть такие критерии, как наличие вариантов готовки, таймера, датчиков готовности, дополнительных функций и температурных режимов, а также особенности монтажа духового шкафа.

Многофункциональность духовки особенно важна для тех людей, для которых приготовление пищи – не просто процесс, а своего рода искусство

Для поваров, которые часто пользуются прибором важно наличие функции самоочистки. При этом стоит учесть тот факт, что за дополнительные функции придется заплатить значительно дороже

Духовка: отдельная или зависимая, и другие параметры выбора

Можно определить ряд основных параметров, которыми следует руководствоваться, выбирая духовой шкаф. К ним относятся:

безопасность;

Независимая духовка, установленная отдельно от плиты

  • тип управления;
  • функциональность;
  • внешний вид;
  • особенности монтажа.

Безопасность предусматривает наличие газконтроля у газовых приборов, и таймеров – у электрических. Тип управления может быть автоматическим или механическим. Механика отличается не только ценой, но и простотой и надежностью. В то же время при установке в кухню духовки такого типа могут возникнуть проблемы, так как она не помещается в обычные ниши для встраивания.

Многофункциональные духовки оснащены блоком электронного управления. Он имеет габариты поменьше, что делает устройство с клавишными либо сенсорными кнопками боле удобным в процессе эксплуатации. Кроме того, в памяти прибора можно сохранять рецепты любимых блюд. В стандартные ниши возможна также установка электрического духового шкафа с комбинированным типом управления. Такие приборы, как правило, оснащены электронным табло и механическими регуляторами. Дизайнерское оформление духовки должно соответствовать стилю помещения, и выдержано в цветовой гамме с остальной техникой.

Зависимая духовка, устанавливаемая вместе в варочной поверхностью

При установке духового шкафа, встраиваемого под варочной панелью, следует обратить внимание на тип подключения. Оно может быть автономным или связанным с варочной поверхностью

Этот фактор также важен при выборе техники. Связанные между собой приборы подключают по одному кабелю питания в соответствии с инструкцией. Независимые духовки подключаются по двум разным жилам, поэтому их установка возможна на любом расстоянии.

Расчеты кухонной тумбы

Как правило, в инструкции к духовке имеются данные не только по габаритам самой модели, но и требования к установочной нише. Этим стоит воспользоваться при расчетах.

Тумба под духовой шкаф размеры имеет равные параметрам установочной ниши плюс толщина используемого материала. По сути, она представляет собой короб с двойным дном – горизонтами 1 и 2 и горизонтальной перекладиной наверху – корпусной планкой. Последняя требуется для нормального крепления варочной панели к столешнице

К тому же эта деталь выдерживает расстояние между боковинами, что тоже немаловажно

Сначала необходимо сделать расчеты, затем из листов ДСП или МДФ вырезают следующие детали:

  • боковины – сумма высоты ниши, толщины столешницы и высоты ножек – 2 шт;
  • горизонт – то есть, дно, размеры равны точно параметрам установочной ниши – глубине и ширине – 2 шт;
  • корпусная планка – ее длине равна ширине ниши, а собственная ширина ее не превышает 100 мм.

Задняя стенка выдвижного ящика, как правило, в деталировку не входит: она изготавливается из обрезков ДВП. Обычно ее высота не превосходит 100 мм.

Детали выдвижного ящика рассчитываются остаточным методом. Сделать это несложно:

  • высота фасада равна разности высоты кухонной тумбы, высоты ножек и толщины первого горизонта. Фасад его не перекрывает из-за особенностей установки духового шкафа. Ширина соответствует 60 см за вычетом 3 мм. Как правило, здесь нет ручки: чтобы им было удобней пользоваться, на втором горизонте делают выемку;
  • боковые детали по длине равны глубине тумбы за вычетом зазоров, а по высоте – расстоянию между двумя горизонтами за вычетом зазоров;
  • длина задней стенки учитывает толщину обоих боковин и толщину направляющих.

Сборка изделия

Кухонная тумба под духовой шкаф и варочную панель собирается на конфирматы или шканты. Крепление последних дублируется клеем. Отверстия под них высверливаются заранее.

Допускается крепление на саморезы.

  1. Сначала нужно собрать сам короб – боковины и горизонтали.
  2. Затем закрепить корпусную планку, опуская ее на 10 мм от края боковины.
  3. Ко дну изделия нужно прикрепить саморезами ножки.
  4. Если выдвижной ящик решено сделать, то,прежде чем устанавливать первый горизонт,на стенках крепят направляющие – шарнирные или телескопические.
  5. Устанавливают заднюю стенку.
  6. Собирают изделие и устанавливают на направляющие.

Тумба под духовой шкаф своими руками готова. На фото можно видеть изделие, ничем не уступающие даже известным маркам, наподобие Икеа.

Кухня с варочной поверхностью и духовым шкафом со встроенным холодильником и наклонной вытяжкой

Расположение мебели и техники на кухне дело достаточно сложное, особенно если квадратура данной комнаты небольшая. В этом случае приходит на выручку встроенная техника, например, варочная поверхность или духовой шкаф. Такая конструкция позволяет значительно сэкономить пространство, сделать дизайн кухни разнообразным и современным.

Красивая кухня с встроенной техникой для удобного пользования и экономии места

Пенал со встроенным духовым шкафом в композиции кухни

Удобный, современный и практичный вариант для кухни – кухонный гарнитур со встроенной варочной поверхностью и духовым шкафом. Такие устройства в основном имеют раздельную конструкцию. Варочная поверхность встраивается непосредственно в столешницу. Для духовки требуется отдельное место, при этом ставить ее на пол нельзя. Для этого необходим короб для духового шкафа.

Встроенный духовой шкаф под варочной поверхностью, подобранный по цвету к интерьеру кухни

Суть его состоит в том, что вместо обычного шкафа в кухонном гарнитуре выделяется место под духовку. Обычно она устанавливается под варочную поверхность, но вы можете выбрать любое подходящее место.

Удобное размещение встроенного духового шкафа на высоте для удобства пользования

Короб для духового шкафа обязательный элемент на кухне, если сам агрегат встраиваемого типа.

Подключение встроенной бытовой техники в специальные короба

Особенности установки газовых шкафов

Использовать газовые духовки можно только при условии, что в помещении отсутствуют другие источники открытого пламени и есть стабильно работающая система вентиляции. В зависимости от модели могут предъявляться и другие требования, поскольку степень надежности у разных модификаций отличается. Подключается газовая техника посредством специальной гибкой трубы к источнику, расположенному минимум в 1,2 м. Таким образом, чтобы встроить духовку в кухню, нужно рассчитать и удаленность техники от места подводки газа. После подключения следует проверить, нет ли в помещении характерного запаха газа. Также с помощью мыльного раствора проверяются места стыков труб – появление пузырьков на поверхности свидетельствует об утечке.

Разновидности шкафов для варочной панели и духового шкафа

Короб для духового шкафа обязательный элемент на кухне, если духовой шкаф встраиваемого типа. Он может быть установлен в любом месте.

Тумбы и пеналы для духовки

Есть два конструктивных варианта для размещения духового шкафа:

  • в тумбе под варочной панелью;

    Тумба для духовки стандартного размера

  • в шкафу-пенале. Шкаф пенал для духовки

Каждый из этих видов имеет свои преимущества и недостатки.

Короб под варочной поверхностью – это классический вариант.

Положительные стороны такого размещения:

  • Приготовление пищи сосредоточено в одном месте, что облегчает процесс ухода за устройствами, экономит время и силы повара.
  • Сохраняется вид стандартной кухонной печи при оригинальном дизайне варочной поверхности и духового шкафа.
  • Удобно для людей любого роста.

Негативные стороны совмещения:

  • Приготовление блюд в духовке потребует постоянных наклонов.
  • Неудобно доставать горячий противень или жаровню.
  • Мойка внутренней поверхности происходит в согнутом виде.
  • Попадание воды с печки на электронную систему управления.

При размещении в пенале плюсом будет:

  • возможность готовить и мыть духовку без наклона;
  • подбор расположения агрегата соответственно роста куховара;
  • создание современного кухонного дизайна.

Недостатком может быть непрочность конструкции, на которую поставлен духовой шкаф, вес которого может быть более 30-40 кг.

А вот чем отличается индукционная варочная панель от электрической и какую стоит выбрать, указано тут.

Советы по технике безопасности при подключении

От того, насколько правильно была подключена техника, зависит не просто ее работоспособность, но и безопасность дома в целом. В первую очередь специалисты предостерегают от любых соединений по скрутке. Это хоть и простой, но небезопасный способ подключения проводов. Также не рекомендуется делать прямые соединения жил, выполненных из разных материалов, например из меди и алюминия. Качественно встроить духовку и правильно ее подключить можно только с помощью винтовых клеммников. Кроме того, сведение проводки с электрощитом должно производиться через автомат, работающий в отдельном порядке.

Этапы и правила монтажа духового шкафа в кухонный гарнитур

Монтаж встраиваемой духовки состоит из нескольких этапов:

  • проверка техники на работоспособность путем подключения к сети;
  • установка шкафа в нужном месте;
  • проверка электропроводки – она должна обладать достаточным уровнем сопротивления и быть заземленной. Желательно наличие защитного автомата, срабатывающего при перепадах напряжения;
  • если печь газовая – проверка труб. Они должны быть цельными, без повреждений;
  • помещение духовки в нишу мебели. Если шкаф оснащен задней стенкой, то в ней необходимо сделать отверстия для проводов;

сайт P.S. Мы не торгуем мебелью, мы лишь помогаем вам ознакомиться с тем, что бывает и сориентироваться в выборе.

Эскиз корпуса кухонной секции, без фасадов.

В этой секции, в качестве выдвижных элементов, применены телескопические направляющие полного выдвижения размером 550 мм.

Красной чертой возле цифры размера обозначена кромка. Это означает, что этот торец детали лицевой (видимый) и его надо облицевать мебельной кромкой. Если черты две, то это означает, что кромкой оклеиваются оба торца детали соответствующего размера.

В приведённой деталировке кухонной секции (модуля) размеры указаны без учёта толщины кромки.

Толщину мебельные кромки толщиной до 0,6 мм учитывать в размере детали нет необходимости

. Размер детали необходимо будет уменьшить на соответствующую толщину кромок, если кромка, например АБС, будет иметь толщину 1 или 2 мм. Например: ширина детали 400 мм., толщина кромки 2 мм. надо оклеить оба торца детали. Тогда размер ширины детали необходимо скорректировать с учетом толщины кромки. Т.е. получится 400 — 2 мм. — 2 мм. = 396 мм.

Название. Размер «Х» Размер «У» шт.
1 Боковина 704 | | 560 | 2
2 Дно. 600 | | 560 1
3 Связь — полка под духовку. 568 | | 560 1
6 Боковина ящика. 550 | 70 2
7 Передняя и задняя панели ящика. 510 | 70 2
8 Дно ящика, ДВП. 550 541 1

Предварительные моменты

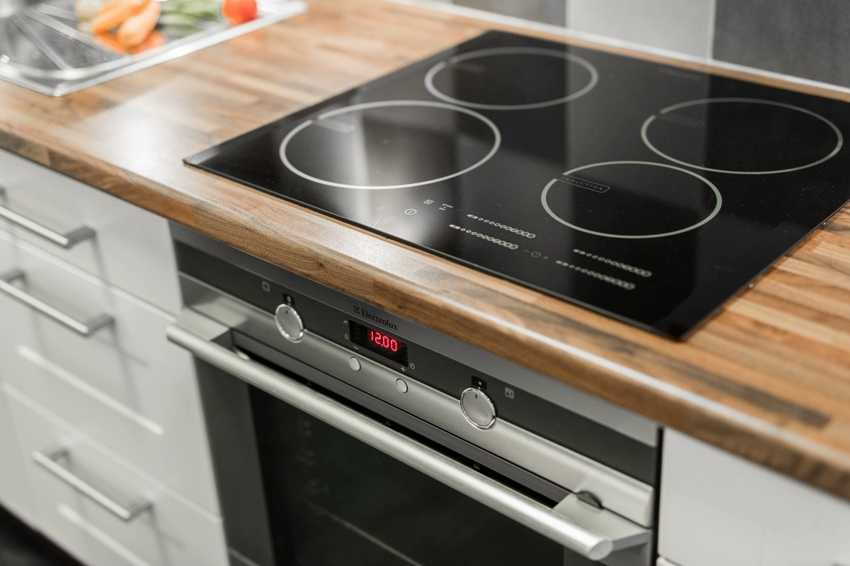

Варочные панели и духовые шкафы бывают газовые и электрические. Подключение оборудования к сети газоснабжения требует допуска профессионала — газовщика. Поэтому мы коснёмся установки своими руками только электрической техники.

Монтаж точки подключения к электросети

Прежде всего, розетка должна находиться в непосредственной близости от тумбы. Открытый задний проём шкафа позволяет беспрепятственно установить электрический разъём на стене с тыльной стороны мебели. Так как две единицы кухонного оборудования достаточно мощные, установите розетку с двумя гнёздами и заземлением.

Подготовка проводов

Если трёхжильные кабели духовки и варочной панели не снабжены разъёмами, то нужно подсоединить к ним вилки с клеммами заземления. Длина проводов должна быть такой, чтобы можно было перед установкой подключить технику и проверить её функционирование.

Схема подключения духовки и плиты

Как выбрать

Встраиваемые варочные плиты и духовые шкафы продаются в комплекте или по отдельности.

По этой причине варочные панели делятся на зависимые и независимые:

  • у зависимых поверхностей, продающихся в комплекте с духовкой, кнопки управления находятся на дверце духового шкафа;
  • у независимых – управление расположено на ее поверхности.

Духовые шкафы, предназначенные для встраивания, имеют типоразмеры:

  • ширину 60, 90, 45 см;
  • высоту 45, 55 – 60 см;
  • глубину 50 – 55 см.

В конструкции модуля учитываются размеры варочной плиты: расстояние до стены или других вертикальных поверхностей должно быть не менее 50 мм для циркуляции воздуха, чтобы не вызвать перегрева. Тумба под варочную поверхность и духовку может быть с выдвижным ящиком в верхней или в нижней части.

А вот какая газовая плита лучше для использования и по каким параметрам стоит подбирать, поможет понять данная информация.

На видео – как правильно сделать выбор:

Нельзя крепить плиту над духовкой, лишенной вентиляции.

Установка варочной плиты должна иметь идеально ровную поверхность, чтобы не нарушить ее эксплуатационные характеристики.

Подключение варочной плиты к электропроводке требует профессиональных знаний, так как сечение провода подключения рассчитывается самостоятельно в зависимости от мощности плиты.

Электропроводка должна быть защищена, необходимо установить выключатель для отключения плиты в аварийном состоянии.

При установке встраиваемой духовки необходимо соблюдение следующих правил:

  • помещение должно быть сухим;
  • иметь хорошую вентиляцию;
  • расположение духовки должно обеспечить свободный доступ к элементам управления.

В конструкции короба необходимо учесть ширину, глубину духовки и размер зазора под нижний (верхний) выдвижной ящик.

При установке газового духового шкафа требуется соединить магистральную линию со шлангом от духовки.

Выполнять подключение должен специалист.

После помещения духовки в короб необходимо отрегулировать ее положение по вертикали и горизонтали и закрепить.

При выборе кухонного гарнитура в первую очередь определяют «начинку»: встраиваемую технику. Предлагаемые модели варочных плит и духовых шкафов смотрятся стильно. Многообразие предлагаемых функций, габаритов, расцветок, дизайна дает возможность создать кухонную композицию, подходящую под квадратуру помещения и отвечающую запросам и требованиям хозяев. Встроенная техника размещается в шкафах, что позволяет органично вписать ее в кухонный ансамбль. Очень удобный вариант минимализировать лишние предметы – встроенные розетки в столешницу.

Виды конструкций кухонных шкафов под встраиваемые духовки

Для встраивания техники используют два вида мебели:

  • напольные тумбы;
  • шкафы-пеналы.

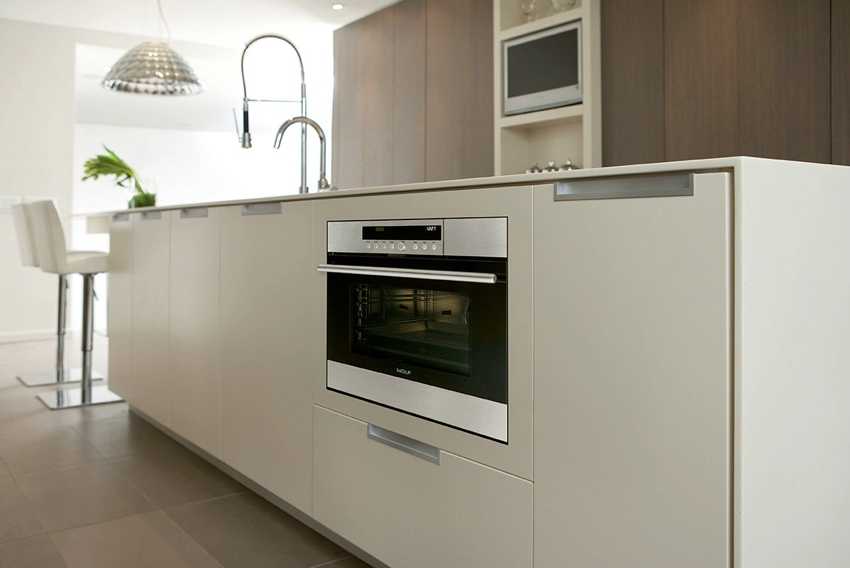

Тумба под встроенный духовой шкаф позволяет размещать его на высоте не более, чем 20 см. от пола. Для большинства хозяек это привычный вариант.

Пенал под духовку предполагает размещение техники на одной из его полок и обладает следующими преимуществами:

  • позволяет установить духовку на оптимальной высоте;
  • дает возможность сделать ее недоступной для маленьких детей;
  • идеально подходит для людей, которым тяжело наклоняться.

В зависимости от формы мебель для духовки может быть:

  • прямой – в виде прямоугольника. Обычно такие конструкции являются частью мебельной композиции гарнитура;
  • угловой – выполняются в виде треугольников либо трапеций и позволяют устанавливать технику в углу.

>

Особое внимание следует уделить материалу, из которого изготовлен шкаф. Он должен не только выдерживать внушительный вес техники, но и быть термоустойчивым и безопасным для человека

Для изготовления конструкций под духовку используют:

  • ДСП – стоит недорого и не отличается высокими эксплуатационными свойствами;
  • МДФ – это материал более высокого качества. Мебель из него получается долговечной и не деформируется под воздействием пара;
  • натуральное дерево – материал, требующий особого ухода. Он используется для производства тумб под духовку в редких случаях.

Для изготовления задних стенок и гнутых элементов фасада применяются ДВП или фанера.

Разметка, раскрой

Уложив лист МДФ на верстак или на чистый пол, перенесите разметку с чертежа на плиту. Для этого лучше использовать рейсшину или длинную линейку. Для нанесения перпендикулярных линий карандашом пользуйтесь угольником. Перед резкой перепроверьте все размеры разметки.

Если у вас нет опыта работы с электролобзиком, то сразу не приступайте к резке деталей. Потренируйтесь на ненужных кусках ДСП. Добейтесь точности распила и только потом начинайте раскрой фрагментов шкафа. Работа требует предельной точности, иначе можно просто испортить материал и придётся покупать новый лист МДФ.

Этапы монтажа шкафа

Установка духового шкафа включает несколько обязательных шагов.

Техника должна быть проверена на работоспособность.

Проверяются коммуникации: газовые трубы или электрическая линия. Электропроводка должна иметь заземление. Рекомендуется подключать электрические духовки через отдельный автомат (для моделей мощностью более 3,5 кВт это — обязательное условие). Розетка не должна располагаться за духовым шкафом. К ней необходимо обеспечить свободный доступ. Электрический кабель соприкасаться с духовкой не должен. Если устанавливается газовая варочная панель, необходимо предусмотреть расстояние не менее 0,6 м от электрической розетки до подводящих газ шлангов и труб.

Шкаф для духовки собирается в соответствии со схемой, выданной изготовителем мебели

Важно соблюдать геометрию конструкции, для чего не обойтись без уровня. В противном случае возможен неравномерный нагрев при эксплуатации техники, что приводит к ее досрочному выходу из строя

Желающие собрать модуль своими руками могут легко сделать это, приобретя материал и учтя необходимые зазоры при расчете конструкции.

Шкаф монтируется на предназначенном для его установки участке (если установлена задняя стенка, в ней следует предусмотреть отверстия для шланга или проводки).

Техника закрепляется в шкафу (с выравниванием уровня при помощи регулировки ножек). Крепеж обычно поставляется вместе с приобретенной духовкой.

Производится подключение прибора. Подключение техники, работающей на газе, производится только специалистами профильных компаний.

Осуществляется пробный запуск духовки примерно на полчаса (в режиме максимального нагрева). Неприятный запах, как правило, появляющийся в первое время, пугать не должен.

Дополнительные финансовые вложения, связанные с установкой встраиваемой техники, тщательные расчеты при заказе мебели и более сложный монтаж приборов быстро окупятся комфортом при эксплуатации и привлекательностью кухонной обстановки.

Выводы

Духовые печи – настоящее чудо техники. После того как в мире появились встраиваемые устройства без варочной панели, у людей появилась свобода выбора местонахождения этого устройства. Они компактны, в них больше полезных и интересных функций, которые помогут создавать кулинарные шедевры.

Хотя для таких духовок нужно приобретать специальные кухонные гарнитуры, грамотно разбираясь в этом вопросе, мы сможем не только приобретать удобные и качественные шкафы, но и также создавать их собственными руками, имея базовую сноровку и необходимые материалы.

Подпишитесь на наши Социальные сети

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Распродажа для Вас
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
