Монтаж вытяжки

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Базовые разновидности кухонных вытяжных агрегатов

Классификация устройств осуществляется в зависимости от принципа переработки воздуха.

Вытяжки с отводом

В их функционал не входит очищение воздуха, они осуществляют замену отработанных масс на свежие с помощью подключения к вентиляционному каналу. При монтаже возникает необходимость в обустройстве воздуховода – этот элемент займет некоторую часть подпотолочного пространства. Несмотря на относительную примитивность, такое исполнение признано самым продуктивном, поэтому модели с отводом имеют широкое распространение, представлены в богатом ассортименте.

Наклонная вытяжка с отводом

Рециркуляционные устройства

Они подвергают отработанный воздух нескольким этапам переработки. На первой стадии производится наружная очистка: жироулавливающий фильтр удаляет из потока маслянистые вкрапления. На втором этапе вступают в действие угольные фильтры: комплексная очистка сопровождается ликвидацией характерных запахов

В разных моделях могут присутствовать несколько активных инструментов – на этот фактор обязательно нужно обратить внимание при выборе

Рециркуляционные серии могут стать оптимальным решением для тех, кто готовит пищу в условиях крайне ограниченной естественной вентиляции, а также в случаях отсутствия выводящего канала.

Самым дорогостоящим, но, несомненно, оправдывающим высокую цену вариантом является комбинированная наклонная вытяжка, сочетающая в себе преимущества обеих представленных методик. Главное ее достоинство – максимальная производительность.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Особенности монтажа кухонных вытяжек

Производители выпускают разные вытяжки, которые различаются по способу крепления:

встраиваемые – устанавливаются в шкафчик в виде слайдера;
плоские – это самостоятельный прибор, ему не нужен доступ к вентшахте. Загрязненный воздух прогоняется через систему фильтров и выпускается обратно в помещение;
угловые – такую модель выбирают, если варочная поверхность размещается в углу. Вытяжная система может быть приточная через воздуховод или рециркуляционная;
куполообразные, наклонные, каминные – занимают все пространство над плитой, крепятся к стеновой поверхности;
островные – устанавливается на потолке над варочной поверхностью, занимают довольно много места.

При выборе важно соблюдать нормы размещения над газовой плитой или варочной поверхностью. Угловая вытяжка очень органично впишется в дизайн кухни. Угловая вытяжка очень органично впишется в дизайн кухни

Угловая вытяжка очень органично впишется в дизайн кухни

Крепление к стене навесной или купольной модели

Данные модели широко распространены, т. к. имеют простую конструкцию и подходят для установки в небольших кухнях. Подключение кухонных вытяжек навесного и купольного типов производится схожим образом. Их крепление выполняется на стену. У таких моделей на задней стенке присутствует 4 отверстия для навешивания устройства. Как к навесной, так и к купольной вытяжке в большинстве случаев производители прилагают специальный трафарет, на котором указано расположение крепежных элементов.

Сначала необходимо отмерить рулеткой расстояние от плиты до места расположения вытяжки. После этого по отмеренной точке нужно с помощью уровня прочертить ровную горизонтальную линию, которая будет выступать ограничителем. По этой отметке должна располагаться нижняя часть корпуса. После этого с помощью трафарета нужно нанести метки для крепежных элементов. Делаем отверстия в отмеченных местах перфоратором или дрелью. В них вставляются пластиковые заглушки дюбелей и вкручиваются шурупы.

Обязательно нужно замерить высоту аппарата. При необходимости требуется укоротить верхнюю часть трубы, т. к. корпус аппарата не должен опускаться ниже ранее прочерченного ограничителя. После этого проводится монтаж вытяжки на стену и ее фиксация. Затем крепится воздуховод.

Почему важно соблюдать правильное расстояние?

Крепить вытяжное устройство над плитой (как газовой, так и электроплитой) нужно не «на глазок», а следуя установленным стандартам. Неправильно проведенный подвес устройства приведет к существенному снижению работоспособности устройства.

Если устройство будет установлено слишком низко над поверхностью плиты:

Будет неудобно пользоваться плитой, особенно людям с высоким ростом.
Будет неудобно проводить техническое обслуживание и плиты, и вытяжного устройства (особенно менять или чистить фильтры).
Вытяжка не должна низко висеть еще и потому, что в таком случае возникает риск воспламенения отложений (пыли), которые накапливаются на корпусе и решетке.

Если вытяжка висит слишком высоко, существенно снижается эффективность ее работы: приходится включать максимальную скорость для втягивания неприятных запахов. Из-за слишком большого расстояния до источника запаха прибор на небольшой скорости будет справляться хуже. Как результат, вытяжке придется дольше работать, работать на повышенной мощности (из-за этих факторов ускоряется износ и повышается вероятность поломки), и вдобавок в кухне будет шумно.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

Закрепить крепление вытяжки к стене.
Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

Устройство должно монтироваться с максимальной надежностью;
Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности. Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм

Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм. Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности. Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Принцип работы наклонной вытяжки

Суть работы вытяжного устройства заключается в эффективном удалении из кухни продуктов сгорания, кулинарных испарений, избыточной влажности в атмосферный воздух. Обмен воздуха происходит в проточном режиме работы через подключение к домовому вентиляционному каналу.

При затрудненном или недоступном подключении к вентиляционному каналу, применяется режим замкнутой циркуляции. Воздушные массы из помещения поступают в вытяжное устройство и подвергаются двухступенчатой очистке: на металлическом фильтре оседают плотные частички загрязнений и жировые испарения, угольный картридж тонкой очистки избавляет от влажности и запахов. После фильтрации воздушная масса возвращается в кухонное помещение. В режиме рециркуляции незначительно снижается мощность вытяжки и повышается шум.

Режимы вентиляции

Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы

Монтаж практически не отличается, сложностей он вызвать не должен и вполне под силу выполнить его своими руками, сэкономив при этом некоторую сумму семейного бюджета. Рассмотрим поэтапно весь процесс установки.

Установка рециркуляционной вытяжки

Такая очистная система не требует подключения в вентшахту, поэтому ее нужно просто закрепить на стене. Это неплохое решение для частных домов или квартир, в которых плита установлена далеко от вентиляционной системы.

Рециркуляционную вытяжку можно установить под верхней мебелью, если позволяет высота

Установка обратного клапана

В первую очередь устанавливают хлопушку в вентиляционной системе или обратный клапан. Он необходим, чтобы препятствовать возвратному проникновению воздуха в помещение. Его несложно изготовить самостоятельно, для этого можно взять кусок жести и сделать короб, диаметр которого должен составлять на 3/4 от сечения воздуховода.

Далее нужно взять небольшой лист алюминия толщиной 5 мм, вырезать заслонку и закрепить на пружину к коробу таким образом, чтобы воздушные потоки при выходе из помещения выталкивали ее. При обратном движении воздуха заслонка должна быть закрыта.

Пружинку можно изготовить из проволоки длиной 120 мм, шириной 5 мм и толщиной 0,3 мм. Натяг ее должен закрывать принудительно открытую заслонку и возвращать в исходное положение.

Принцип действия обратного клапана

Монтаж вытяжки

После установки хлопушки следует закрепить вытяжку на стене. Производители одновременно с оборудованием обеспечивают наличие крепежных элементов. Необходимо тщательно вымерять расстояние, нормы размещения указаны в паспорте на изделие, проверить горизонтальность при помощи уровня и дрелью либо перфоратором высверлить отверстие. Затем вбить дюбель и вкрутить саморезы.

Крепление вытяжки на стену при помощи саморезов

Установка воздуховода

Проще всего установить гофрированную трубу. Ее можно растянуть до необходимых параметров или обрезать ножницами. Во время работы вытяжки она не производит дополнительного шума и имеет отличную аэродинамику. Воздуховод нужно подсоединить одной стороной к патрубку, другая должна войти в вентшахту.

Предварительно в канал следует поставить обратный клапан, корпус которого должен быть прикреплен к стене. Закрепить соединения воздуховода можно при помощи хомутов. После чего всю конструкцию нужно закрыть перегородкой из гипсокартона или пластиковым коробом.

Если вентшахта находится на удалении от вытяжки, можно протянуть воздуховод и на большое расстояние. При этом нужно помнить, что с каждым поворотом гофры теряется 10% пропускной способности трубы. Кроме того, это выглядит не очень эстетично. Поэтому в данном случае стоит подумать о переносе варочной поверхности ближе к отверстию вентиляции.

Монтаж и подключение пластикового воздуховода

Критерии выбора оборудования

Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.

Габариты наклонной вытяжки

Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.

Уровень производительности

Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

Наклонная вытяжка с производительностью 750 куб. метров в час

Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.

Специфика используемого фильтра

Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.

Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.

Востребованные торговые бренды

Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:

Siemens и Bosch – проверенные десятилетиями «немцы»;
интересные линейки шведского бренда Asko;
одни из самых доступных, притом качественных – словенские вытяжки Gorenje.

Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:

российского производителя Elikor;
украинского дебютанта Eleyus;
немецкого новатора Kronesteel.

Наклонная вытяжка российского производителя Elikor

Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.

Почему важно правильно выбрать расстояние от плиты до вытяжки

Соблюдение норм продлит длительность работы устройства, так как нагреваться система будет гораздо меньше.

В случае неправильного выбора расстояния между системой очистки воздуха и плитой, она будет помехой во время приготовлении пищи.

Правильное расположение вытяжки над плитой увеличит ее производительность.

Ведь если поместить агрегат очень высоко, вытяжка может не справиться с потоком воздуха, тогда вряд ли можно ожидать отсутствие посторонних запахов и жирных пятен на кухне.

Факторы, влияющие на расстояние между плитой и вытяжкой

Расстояние от вытяжки до плиты в зависимости от роста пользователя Наилучшее расстояние для монтажа вытяжки над плитой производитель дает в инструкции по эксплуатации. Есть ряд факторов, которыми определяется высота вытяжки.

Стандарты определяют минимальное расстояние от рабочей поверхности газовой плиты до вытяжки. Это обусловлено свойствами жира, который легко воспламеняется, возможностью возникновения копоти на поверхности оборудования и другими моментами.

Среди основных параметров, определяющих нормы расположения вентиляции по отношению к варочной поверхности:

Размер вентиляционной системы.
Площадь воздухообмена.
Расположение заборника воздушных масс.

Перед установкой системы, следует обратить и на другие параметры, которые играют немаловажную роль в определении расстояния от столешницы до вытяжки:

мощность вытяжки — именно этот показатель определяет работоспособность системы на определенном удалении от рабочей поверхности;
модель вытяжки — как было сказано ранее, производитель дает свои рекомендации по оптимальному расположению системы над уровнем варочной панели;
рост пользователя имеет не последнюю роль при определении высоты — располагать вытяжку нужно таким образом, чтобы человеку было комфортно работать на кухне.

Только изучив все показатели, можно найти правильное решение при монтировании кухонной системы вентиляции. Если возникают какие-то сложности, то всегда можно обратиться к специалистам за консультацией.

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

До нижнего края прямой от поверхности электрической плиты – 65-75см.
До газовых горелок – 75-85 см.

К монтажу наклонной предъявляются другие требования. Она вешается:

над электроплитами и индукционными варочными панелями на высоте 35-45 см;
расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.

По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства. На качество очистки воздуха в кухне влияют:

На качество очистки воздуха в кухне влияют:

Мощность;
Функционал;
Тип, выбранного агрегата;
Расстояние между варочной поверхностью и вытяжкой;
Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

Измерить длину и ширину кухни;
Перемножить эти данные;
Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

9*10=90
9*11=99
9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

Производительности – m3/h;
Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%. Он тоже участвует в расчётах необходимой мощности.

Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный – до 15-20.

Как правильно повесить вытяжку

Вентиляционные вытяжные системы устанавливаются над кухонными плитами с электрическими или газовыми конфорками. Правила монтажа для каждого вида отличаются.

Однако есть общие для всех систем закономерности:

Для вытяжки нужно оборудовать отдельную электрическую розетку. Она должна располагаться так, чтобы провод не перегибался. Не рекомендуется пользоваться удлинителем.
Вентиляционная система всегда крепится к стене, но не к коробу.
Нельзя уменьшать ширину воздуховода на всем его протяжении.
Если позволяет мощность вытяжки, воздуховоды можно сгибать под углом 45 или 90 градусов.
Во избежание обратного тока воздуха устанавливается антивозвратный клапан.

Подробные правила монтажа даны в инструкции к системе.

От чего зависит расположение конструкции и ее высота

Основное требование к положению вытяжки – входное отверстие устанавливается точно по центру плиты. Срединные оси ширины вентиляционного раструба и плиты должны совпадать.

Высота вытяжки над плитой зависит от нескольких факторов:

габаритов приборов;
мощности кухонной техники;
особенностей внутреннего пространства кухни;
расстояния от конфорок до входного вентиляционного отверстия;
разновидности варочной панели (газовая, электрическая, индукционная);
конструкции вытяжной системы (прямая или наклонная).

Инструменты и материалы

Чтобы самостоятельно установить на кухне вытяжку, потребуется купить некоторые материалы и обзавестись набором инструментов. Часть комплектующих продается в наборе с вытяжкой, некоторые детали нужно купить отдельно.

Список необходимых материалов:

гофра для отведения загрязненного воздуха в вентиляционный канал;
решетка, прикрывающая вход в шахту (она придает конструкции эстетичный вид);
хомуты для фиксации гофры.

Потребуется также подготовить рабочие инструменты. В перечень входят:

дрель или перфоратор;
шуруповерт;
набор отверток разного размера и формы;
строительный нож и ножовка по металлу;
рулетка и уровень;
карандаш, чтобы наносить разметку.

Этапы монтажа

Перед началом сборки и установки проводятся подготовительные работы. Необходимо:

Проверить прочность стены, на которую будет вешаться система.
Если модель встроенная, освободить место в шкафу.
Вытяжку вынуть из заводской упаковки, проверить комплектацию и состояние деталей.
На стене карандашом сделать разметку: нарисовать 2 линии – вертикальную ось (между верхней поверхностью плиты и нижним краем вытяжки) и горизонтальную (край вентиляционного раструба).
Обозначить точки крепления.

Следующий этап монтажа – крепление вытяжки к поверхности. В стене высверливают отверстия по разметке и вкручивают саморезы. На них подвешивают корпус. Если система с закрытой циркуляцией, в нее вставляют фильтры – и прибор готов к работе.

Правильное расположение

Размеры вытяжек рассчитывают в зависимости от габаритов плиты или варочной панели. Необходимо помнить, что в идеале вытяжка должна быть на 10-15 см шире варочной поверхности. Если аппарат имеет меньшую ширину, это негативно сказывается на качестве вентиляции. На кухонном гарнитуре постоянно скапливается жир и грязь, а в воздухе чувствуется запах пищи.

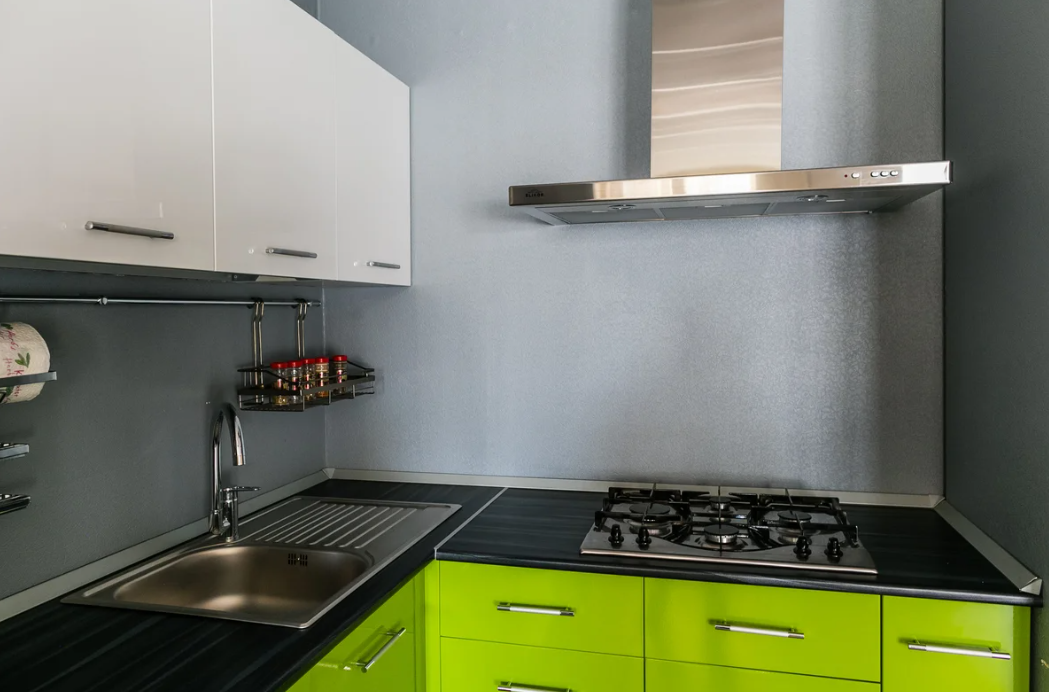

Самостоятельная установка вытяжки не требует особых профессиональных навыков

Высота крепления устройства варьируется в пределах 65-80 см от плиты. От этой величины напрямую зависит всасывание жировых примесей и пара. Высота менее указанных значения не используется, так как существует возможность возгорания жиров, которые в продолжение длительного времени осели на фильтрах. Да и работать на плите с низко подвешенной вытяжкой неудобно. Устройство не рекомендуют устанавливать выше 80 см, так как в таком случае львиная доля побочных продуктов сгорания пройдет мимо.

Аппарат устанавливают неподалеку от розетки с заземлением. Поэтому уже во время ремонта нужно побеспокоиться о расположении электрической проводки и розетки. Шнур не должен висеть над плитой и конфорками, иначе он или перегреется, или перегорит. Провод прячут в специальном кабель-канале, который крепится к стене.

Чтобы аппарат работал с максимальным КПД, в доме обеспечивают хорошую приточную вентиляцию. Для этого устанавливают приборы принудительной вентиляции или используют функцию проветривания на окнах из металлопластика. В крайнем случае открывают форточку (только не в холодное время года).

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Казалось бы, вешать вытяжку над электроплитой не обязательно, ведь вредных газов и дымов она не выделяет, в отличие от обычной газовой плиты. На деле же все не так просто и обычно ее рекомендуют устанавливать, хотя и не обязательно.

Все дело в том, что, хотя вредных газов и дыма электрическая плита не создает, все же мало кому будет приятен запах при готовке некоторых продуктов. То есть главной задачей в данном случае является отведение запахов готовки, которые не всегда приятны.
