Главное отличие ЭЛТ от ЖК мониторов

В основе работы ЭЛТ монитора лежит специальная стеклянная трубка, внутри которой вакуум. Так же, внутри стеклянной колбы находятся электронные пушки, испускающие поток заряженных частиц (электронов).

Эти электроны заставляют светиться точки люминофора, которым тонким слоем изнутри покрыта передняя стенка электронно-лучевой трубки. То есть энергия электронов превращается в свет, вот эти самые светящиеся точки и формируют изображение.

Принцип работы ЖК монитора совершенно иной. Здесь уже нет никаких трубок, а изображение формируется совершенно другим способом. Жидкокристаллические дисплеи уже имеют в своем названии указание на то, с помощью чего создается изображение на экране. Да да, именно жидкие кристаллы, которые были открыты еще в 1888 году, играют ключевую роль в формировании картинки.

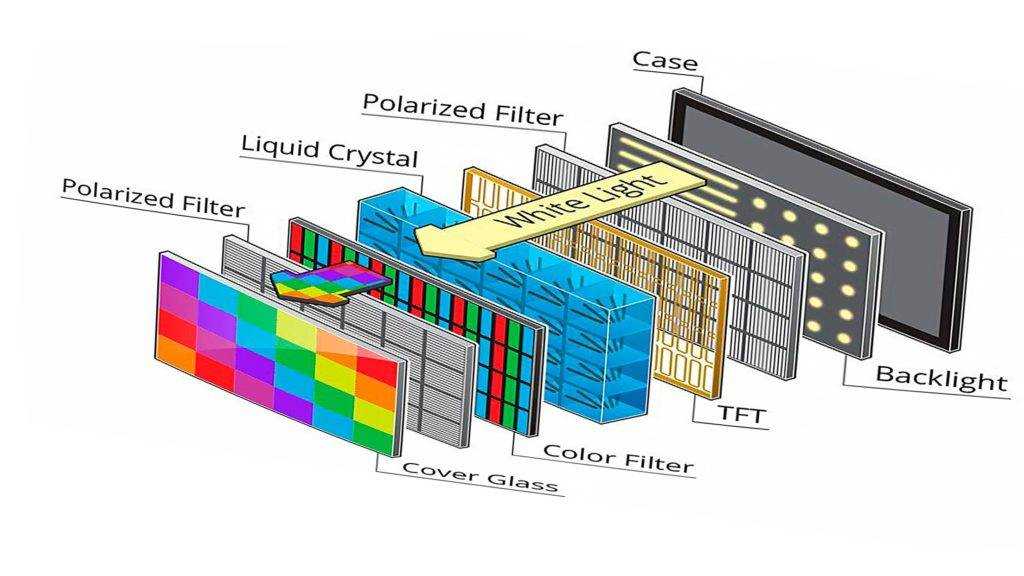

Устройство LCD монитора больше напоминает слоеный пирог, каждый слой имеет свое назначение. Итак, можно выделить несколько слоев, из которых и состоит наш монитор.

Первый слой – это система подсветки ЖК матрицы, она может быть выполнена с применением люминесцентных ламп с холодным катодом, либо светодиодов. Вторым слоем идет рассеивающий фильтр, который позволяет повысить уровень равномерности подсветки всей матрицы. Далее идет первый вертикальный поляризационный фильтр, который пропускает только вертикально направленные световые волны. Четвертым слоем представлена сама матрица, представляющая собой две прозрачные стеклянные пластины, между которыми расположены молекулы поляризационного вещества – жидкие кристаллы. Пятым слоем идут специальные цветофильтры, отвечающие за окрас каждого субпикселя. Ну и последним слоем идет второй, уже горизонтальный поляризационный фильтр, который, как вы уже наверное догадались, пропускает только лишь горизонтальные волны. Вот и все устройство ЖК монитора. Разберем подробнее.

В жидкокристаллической матрице каждый кристалл отвечает за определенную точку в изображении на экране. Когда монитор работает, свет от системы подсветки проходит через слой жидких кристаллов и зритель видит некую “мозаику” из пикселей, окрашенных в разные цвета. Каждый пиксель состоит из трех субпикселей, красного, зеленого и синего.

С помощью этих трех базовых цветов экран способен отображать до 17 млн. различных оттенков цветов. Такая глубина цвета достигается различным количеством света, проходящего через каждый пиксель. 17 миллионов возможных сочетаний – 17 млн. возможных цветов.

Даже видео имеется, где крупным планом показана структура пикселей LCD монитора.

https://youtube.com/watch?v=f7TCkoEM0hg

Любой свет, как известно, имеет направление, поскольку это еще и электромагнитная волна, она еще имеет поляризацию. Луч может быть вертикальным, горизонтальным, иметь любой промежуточный угол.

Очень важно, учитывая, что первый фильтр пропускает только вертикально направленные лучи. Излучение проходит сквозь каждый субпиксель и достигает второго поляризационного фильтра, который пропускает только горизонтальные лучи. Иначе говоря, не весь свет, излученный системой подсветки способен дойти до пользователя

Иначе говоря, не весь свет, излученный системой подсветки способен дойти до пользователя.

Кристаллы изменяют поляризацию световой волны, чтобы она прошла через второй фильтр. Вообще, жидкие кристаллы – крайне интересная субстанция. Их молекулы действительно ведут себя, как молекулы жидкого вещества, находясь в постоянном движении. Но как и положено кристаллам, их ориентация остается неизменной.

Ориентация кристаллов меняется только под воздействием электрического поля. Когда это происходит, субстанция начинает изменяться. Возможно выборочное изменение ориентации вплоть до субпикселя. То есть кристаллы играют роль крошечных оптических линз, которые меняют поляризацию световых волн.

Итак, жидкие кристаллы контролируют поляризацию, а значит и интенсивность света, проходящего через второй фильтр. Секрет устройства ЖК монитора заключается в том, что не каждый луч сможет добраться до зрителя, а интенсивность свечения каждого пикселя задается углом поворота (поляризацией) жидких кристаллов.

Ну а на этом здесь все, увидимся в следующих статьях блога pc-information-guide.ru, ах да, и да прибудет с вами апгрейд!

Как работает LCD-дисплей: Видео

4.1. Требуемая частота монитора для просмотра 3D

Для использования активных и поляризационных 3D очков используются LCD матрицы, имеющие частоту обновления экрана 120 Гц. Это необходимо для того, чтобы разделить изображения для каждого глаза, при этом частота для каждого глаза должна составлять не менее 60 Гц. Мониторы с частотой 120 Гц можно использовать и для обычных 2D фильмов или для игр. При этом плавность движений заметно лучше, нежели в мониторах с частотой 60 Гц.

Помимо этого, в таких мониторах используются специальные лампы или LED (светодиоды) подсветка, имеющая еще более высокую частоту мерцания, которая составляет около 480 Гц. Это в свою очередь существенно уменьшает нагрузку на органы зрения.

В современных мониторах можно встретить два метода реализации подсветки матрицы:

LED – светодиодная подсветка;Люминесцентные лампы.

Все крупные производители переходят на использование LED подсветки, так как она имеет значительные преимущества перед люминесцентными лампами. Они ярче, компактнее, экономичнее и позволяют достичь более равномерного распределения света.

Благодаря использованию новейших технологий ЖК-мониторы абсолютно не уступают своим прямым конкурентам – плазменным панелям, а в некоторых случаях даже превосходят их .

Определяем качество кровли и шифера

Кровельное покрытие и шифер также должны проверяться перед покупкой.

Эти материалы особенно сильно подвергаются воздействию УФ-излучения, поэтому должны быть максимально качественными ФОТО: yandex.ru

При долгом хранении кровли на открытом воздухе могут возникать заломы, теряется твёрдость. Такой материал покупать не стоит, поскольку он не прослужит даже половины своего гарантийного срока.

На кровельном покрытии не должно быть ржавчины, а если продавец уверяет, что «можно покрасить, и всё будет хорошо», то он пытается ввести покупателя в заблуждение. На новых отделочных материалах не бывает ржавого налёта, а если он всё-таки есть, то покупать товар не рекомендуется даже по скидке.

Watch this video on YouTube

Какие бывают разрешения экрана для мониторов?

Всего их существует более одного десятка. Разрешение измеряется в пикселях и от него зависит четкость картинки на экране. Например, SXGA (1280х1024), WXGA+ (1440х900 точ), WFHD (2560 на 1080 px). Какое максимальное разрешение монитора? 8K. В пикселях это будет 7680 на 4320 точек. Подобные разрешения пока не сильно распространены из-за дороговизны поддерживающих их устройств и очень малого количества 8К контента.

Какое разрешение экрана для монитора лучше, зависит от целей использования агрегата: для развлечения, серфинга инета, работы с графикой и прочего подойдет стандартное – 1920 на 1080 px. Соотношение сторон при этом будет 16 на 9. Можно приобрести модель и с другим соотношением сторон: 16:10 соответствует разрешению 1920×1200 или 2560×1600, а новое популярное соотношение 21:9 – разрешению 2560х1080, 3440х1440 или 3840х1600. Все варианты прекрасно зарекомендовали себя в работе и играх.

Какое самое распространенное разрешение монитора:

• HD – недорогие мониторы (например, LG 19M38A-B), количество пикселей здесь составляет 1366 на 768. Несложные игрушки, видео, простая офисная работа – самое то для HD монитора.
• FullHD – составляет 1920х1080 пикс (Samsung Curved C24F390F), в настоящий момент это самое популярное разрешение.
• 4К – размеры здесь 3840 на 2160 px, оптимальный вариант для сферы развлечений: просмотр кино, игровые приложения.

Рекомендуем прочитать: 10 лучших мониторов с разрешением 4К

Определяясь с параметрами разрешения, стоит также руководствоваться размерами дисплея. Какое нормальное разрешение экрана для монитора:

Диагональ монитора	Разрешение
(дюймы)	(px)
до 21,5	1366х768 и выше
24	не менее 1920х1080
27	1920х1080, 2560х1440
32	2560х1440, 3840х2160

Жидкокристаллические или lcd

Жидкокристаллические, также называются ЖК мониторами. В их основной составляющей находятся жидкие кристаллы, которые и отвечают за картинку.

Жидкие кристаллы – это состояние некого вещества. В этом состоянии кристаллы приобретают текучесть и образуют пространственные структуры.

Еще они меняют свою структуру и светооптическое свойство при нагреве или взаимодействии с электричеством. Изменив, под действием электричества состояние кристаллов, и попав в жидкокристаллический раствор, они дают свет. Благодаря этому удается создавать и выводить качественную картинку на экран.

Сама ЖК пленка достаточно тонкая. Она размещается между двумя пластинами из стекла. Через пассивную матрицу (сетка с невидимыми нитями) заряды попадают в точки пересечения и создают на этом месте точку изображения.

Из минусов такого способа можно выделить то, что изначально картинка немного размыта. Поэтому есть дополнение в виде, так называемой, активной матрицы. Она устраняет этот недостаток, так как состоит из транзисторов.

При слаженной работе пассивной и активной матрицы удается получить четкое, яркое изображение без пикселизации. Если разобрать условно, то экран внутри поделен на некоторое количество ячеек, а они, в свою очередь, поделены еще на 4 части. 3 ячейки отвечают за цвета и одна, грубо говоря, запасная. Это называется разрешением экрана.

В список основных плюсов этих моделей следует отнести:

1. Небольшой размер.
2. Удобный и правильный размер экрана.

Так же есть и минусы:

1. Не очень удобный угол обзора.
2. Есть шанс возникновения “битых” пикселей. Это поврежденные ячейки, которые не работают и образовывают пустоту на экране;
3. Достичь высокого качества можно, если использовать только стандартное разрешение.

Около 10 лет назад CRT и LCD еще можно было сравнивать в производительности, но сейчас будущее за жидкокристаллическими мониторами, а CRT остался далеко позади.

Корпус

Логично, что всю электронную начинку необходимо впихнуть в прочный корпус для ее сохранности. Тут уже прикладывают руку дизайнеры, назначение которых – создать привлекательный для потребителей девайс.

Именно внешний вид может стать решающим фактором при покупке монитора, ведь в большинстве случаев, в одном ценовом сегменте, дисплеи имеют одинаковые технические характеристики.

Вариантов реализации несколько: в «классическом» виде монитор покоится на подставке, которая должна обеспечивать необходимый угол наклона. Некоторые модели ставятся на рабочий стол прямо нижней кромкой, а сзади выдвигается специальный упор, не дающий устройству упасть.Кроме того, существует ряд моделей, с уже готовыми кронштейнами для крепления монитора на стене. На корпусе же крепятся слоты для подключения видеокарты и кабеля питания.

Что находится внутри ЖК монитора

Жидкокристаллический монитор состоит из пластикового корпуса, в котором установлены:

• матрица;
• подсветка;
• блок питания;
• модуль управления.

И каждая из вышеперечисленных деталей требует более детального рассмотрения.

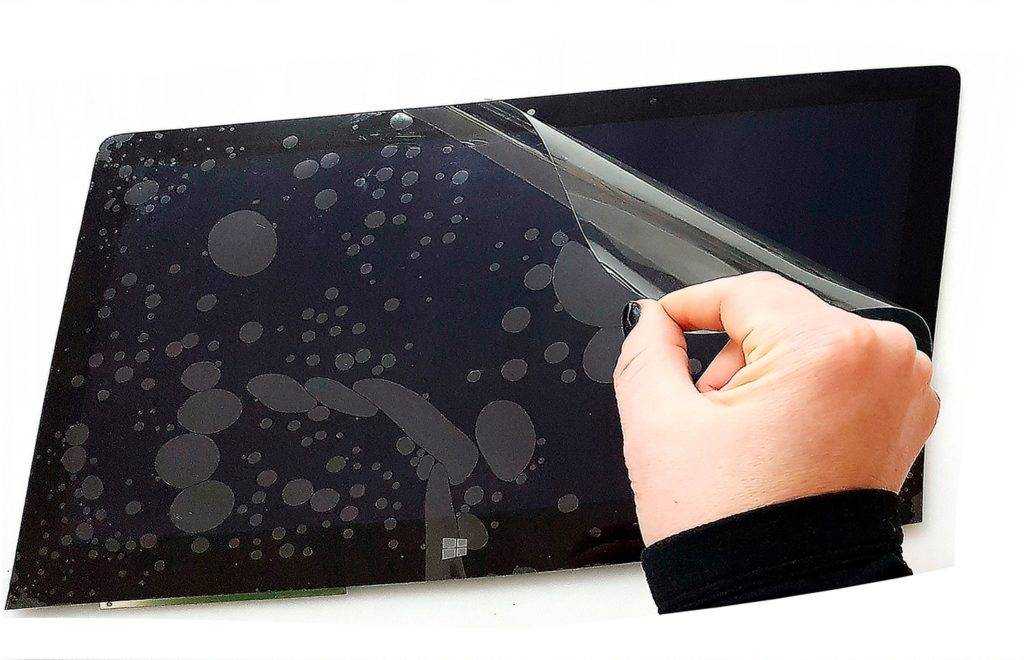

Матрица

Матрица представляет собой главный элемент ЖК экранов. Она изготавливается из нескольких скрепленных стеклянных пластин. А между ними располагаются жидкие кристаллы. Благодаря такому прибору меняется угол преломления света.

Если в матрицу добавлен цветной фильтр, то она становится цветной. Каждый пиксель такой матрицы образуется из 3 точек. В данном случае, присутствует красная, зеленая и синяя. Все возможные цвета и оттенки образуются при активации этих 3 точек в нужной пропорции. Если активируются все 3 цвета одновременно, получается белый цвет.

Производители устанавливают в мониторы несколько видов матриц, которые отличаются по своим техническим характеристикам. И это приводит к изменению пользовательских показателей:

1. TN. Этот вариант начали использовать первым. Его особенность состоит в том, что при воздействии электрического тока жидкие кристаллы закручиваются по спирали. Эти матрицы отличаются низкой ценой и быстрым откликом.
2. IPS. Под воздействием тока кристаллы поворачиваются параллельно друг другу. Такие дисплеи дают полную передачу цвета и не искажают изображение под разными углами обзора.
3. VA с разными модификациями. В таких устройствах жидкие кристаллы выравниваются по горизонтали. Из преимуществ называют возможность создания изогнутых мониторов.

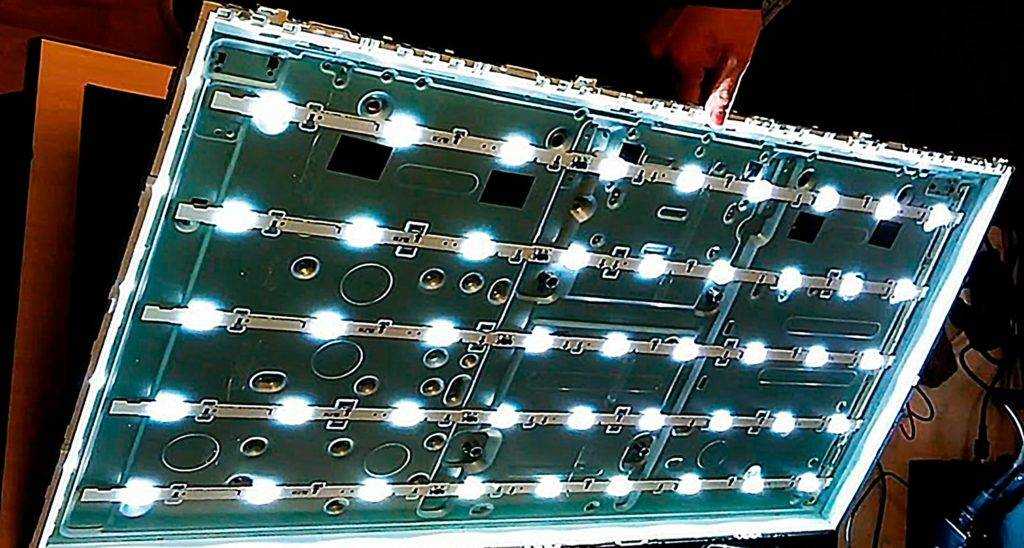

Подсветка

Жидкокристаллические частицы способны преломлять свет в нужном направлении. Однако самостоятельно излучать свет они не способны. И чтобы добиться отражения лучей, этим частицам нужна дополнительная подсветка. Для достижения такого эффекта матрица закрепляется на корпусе, а позади нее устанавливается источник света. Это может быть:

• газоразрядная лампа накаливания, в которой используется холодный катод (технология LCD);
• светодиоды (это технология LED).

Блок питания

Функция блока питания заключается в том, чтобы принимать переменный ток из сети и преобразовывать его в постоянный. Эта деталь может чаще всего устанавливаться в корпусе монитора. Но существуют и такие модели экранов, где блок питания внешний. В последнем случае ремонт потребует меньше усилий.

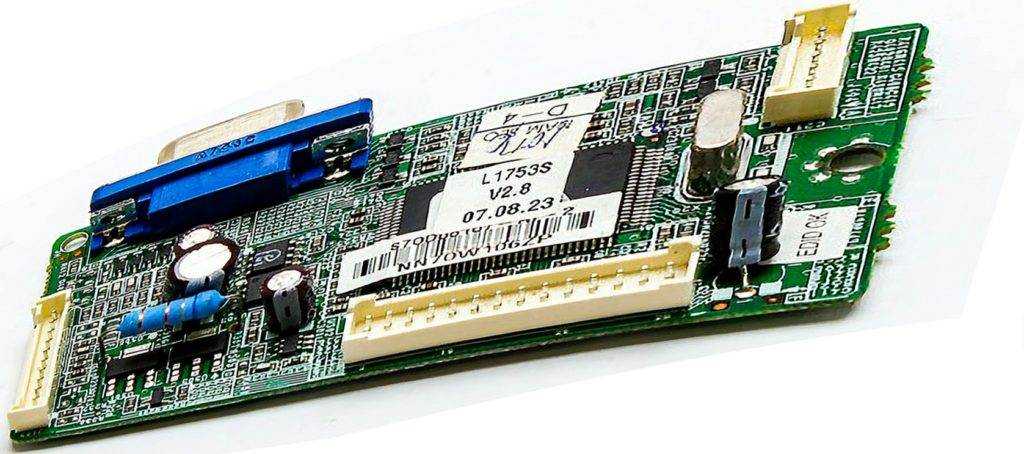

Модуль управления

Сигнал, подаваемый видеоадаптером, поступает в модуль управления, где преобразовывается в последовательную цепочку сигналов. Это необходимо для осуществления покадровой развертки.

В большинстве случаев пользователь имеет доступ к настройкам, в результате чего изменяются параметры работы модуля. Список регулируемых показателей содержит контрастность, яркость, положение изображения и режим просмотра. В этом случае человек управляет показателями устройства для получения оптимальных пользовательских характеристик.

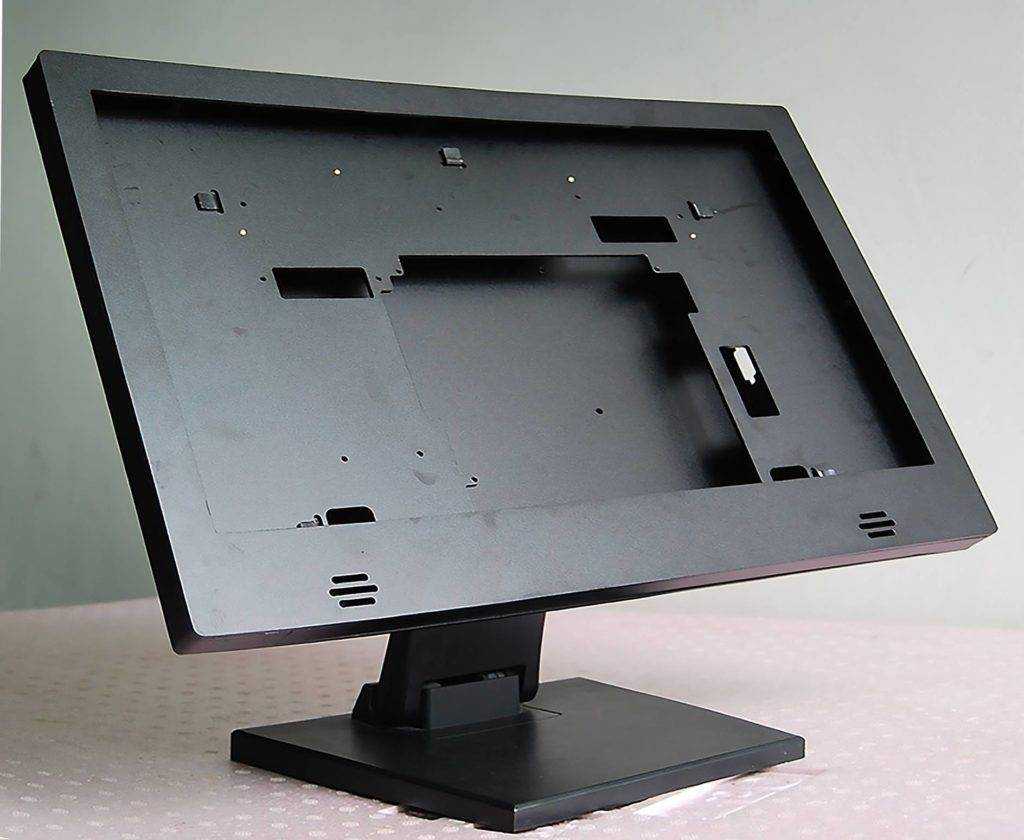

Корпус

Чтобы добиться целостности всех вышеперечисленных элементов компьютерного экрана, необходим корпус. Производители предлагают широкий ассортимент моделей, разница которых состоит в нескольких характеристиках:

• внешний вид;
• материал изготовления корпуса;
• способ крепления к поверхности.

Экран может устанавливаться на горизонтальную поверхность. В этом случае возможно 2 варианта подставок в виде:

• ножки (отличие такой подставки — возможность регулировать угол наклона);
• упора (в этом случае экран устанавливается на стол нижней кромкой, а сзади выдвигается упор).

Существуют также мониторы с кронштейнами, благодаря которым осуществляется крепеж к стене.

Из каких материалов изготавливают корпус

В списке наиболее востребованных материалов для изготовления корпусов мониторов называют 2 вида пластика:

1. Поликарбонат. Он обозначается как PC.
2. Акрилонитрил бутадиен стирол. Этот тип материала обозначается более простой аббревиатурой ABC. Его отличительная черта — низкая стоимость. Однако срок эксплуатации у него невысокий.

Нередко можно встретить изделия, выполненные из комбинации этих 2 видов пластика. Кроме того, для повышения прочности и пожаробезопасности в материал добавляют различные примеси.

Значение постпродажного обслуживания

Послепродажное обслуживание (product-support services) – это набор услуг, предоставляемых клиентам изготовителем или продавцом товара после его приобретения. Сюда входит монтаж, наладка, коррективы, гарантийный сервис, устранение поломок, поставка запчастей и т.п. Все это позволяет фирмам достигать пяти важных целей.

1. Повышать число продаж. К примеру, гарантийное обслуживание влияет на решение потребителя купить данный продукт и снимает многие вопросы-возражения. При этом шанс удачной сделки ощутимо возрастает.
2. Получать добавочную прибыль. Обещая постпродажное обслуживание покупателей (дальше ППО), вы даете людям больше остальных производителей, что оправдывает более высокую рентабельность товара. Независимо от того, куда заложена данная опция (в цену или платные дополнительные услуги), она приносит фирме неплохой доход.
3. Укреплять лояльность целевой аудитории. Производитель, на товар которого предоставляются гарантии, включая ППО, заслуживает большего доверия ЦА. А после создает себе хороший имидж. Оперативный, качественный сервис оставляет положительное мнение о бренде. Поэтому есть вероятность, что клиенты будут возвращаться снова и даже порекомендуют вас в своем кругу.
4. Собирать инсайты покупателей. Оказывая ППО, вы получаете полезную информацию о плюсах и минусах своей продукции из первых уст. Это отличный способ выяснять, как правильно усовершенствовать и развивать продукт.
5. Свободно конкурировать в собственной нише. Как правило, послепродажный сервис способен поддержать позиции компании на рынке.

Выходит, что постпродажное обслуживание покупателей продвигает бизнес на более высокую ступень. Довольный потребитель очень часто возвращается к такому продавцу за следующей покупкой. Помимо дополнительных доходов, компания получит прирост прибыли, так как расходы на маркетинг постоянного заказчика ниже. Если человек неоднократно покупал товар какого-либо бренда, можно примерно предсказать его дальнейшие покупки. Так формируется стабильность предприятия.

Современные технологии TFT LCD

Для ЖК-мониторов основным элементом, определяющим качество изображения, является матрица TFT LCD. На сегодняшний день на рынке представлены три конкурирующие между собой базовые технологии ЖК-панелей и некоторое количество их разновидностей. Это Twisted Nematics (TN, раньше добавляли еще и +Film, однако сейчас других просто нет), In-Plane Shutter (IPS, S-IPS) и Vertical Alignment (VA, MVA, PVA). Не затрагивая технических особенностей данных технологий, которые широко обсуждаются на соответствующих технических сайтах в Интернете, остановимся лишь на их практических и рыночных аспектах.

a

б

в ИС высокой интеграции (Display engine) семейства ADE3xxx от ST Microelectronics (a) под управлением восьмиразрядного микроконтроллера (б) и формирователи выходного сигнала (в) – вот и все устройства на плате управления ЖК-дисплеем

TN. Самый старый и дешевый в производстве тип матриц, для него же характерно минимальное время отклика, что и обусловило его широкое распространение. Большинство 17-дюймовых дисплеев и до 50% 19-дюймовых содержат именно матрицы TN. На этом, пожалуй, достоинства заканчиваются, и начинается длинный список недостатков.

Специфическая, «жесткая» цветопередача, весьма далекая от эталонной (а с появлением «сверхбыстрых» панелей она еще ухудшилась); клиппинг в светлых областях изображения; малые углы обзора, особенно вертикальный; невысокая контрастность. К тому же «битые» пикселы (dead pixels) на таких матрицах пропускают свет, поэтому на экране они будут видны в виде яркой синей, красной или зеленой точки.

Но все же, если вам нужен монитор с минимальным смазыванием движущегося изображения, пока именно TN остается наилучшим выбором. Однако не стоит забывать, что при этом он совершенно не подойдет для работы с графикой.

Узнать такие матрицы довольно легко по потемнению картинки при взгляде снизу и выцветанию, вплоть до инвертирования светлых областей при взгляде сверху.

IPS/S-IPS. Характеристики матриц, выполненных по данной технологии (разработанной компанией Hitachi), являют собой прямую противоположность таковым для TN. IPS имеет впечатляющий список достоинств. Это и отличная цветопередача, и широчайшие углы обзора, и хороший контраст (глубокий черный цвет). Но преуспеванию IPS на рынке мешают ее недостатки: сложность в производстве (как следствие, дороговизна) и большое время реакции матрицы.

IPS может быть идеальным выбором для задач, связанных с обработкой статического изображения. А вот комфортно играть в компьютерные игры, увы, не получится. Кроме того, на рынке до сих пор нет IPS-матриц с технологией overdrive (подробнее о ней ниже), поэтому мониторы с такими матрицами выбирают преимущественно профессионалы в области графики.

Узнать матрицы IPS также легко: если взглянуть под углом на включенный монитор с черной заливкой на экране, то черный цвет будет иметь фиолетовый оттенок.

MVA/PVA. Технология MVA (Multi-domain Vertical Alignment) разработана компанией Fujitsu в качестве компромиссной между IPS и TN. Достоинства таких матриц: отличные углы обзора, неплохая цветопередача, высокая контрастность; однако время отклика по-прежнему не может сравниться с соответствующим показателем у TN.

Samsung производит матрицы PVA (Pattern Vertical Alignment) и S-PVA, которые, грубо говоря, являются усовершенствованными вариантами MVA. Корейской компании удалось значительно улучшить контрастность, вплоть до рекордной 1000:1, а также с помощью технологии overdrive серьезно уменьшить время отклика – теперь на топовых моделях 19-дюймовых мониторов этого производителя вполне можно комфортно играть в динамичные компьютерные игры.

Если обобщить весь опыт тестирования ЖК-мониторов в нашей Тестовой лаборатории, то именно PVA-матрицы на сегодняшний день видятся нам как оптимальный компромисс между малым временем отклика TN и качественной цветопередачей IPS. Поэтому дисплеи, оборудованные такими матрицами, могут в наибольшей степени претендовать на звание универсальных.

5 вариантов информационного взаимодействия с клиентом

Если сопровождать заказчика по всей воронке продаж и поддерживать его информационно, то он наверняка останется довольным. Вдобавок посоветует вашу продукцию друзьям, знакомым и коллегам. Его коммерческое путешествие по вашему ассортименту не имеет ни начала, ни конца. Потребитель движется циклично (по кругу), ему нужны все новые и новые продукты. Довольно эффективный вариант коммуникации с клиентом —снабжать его свежайшей информацией.

В послепродажной фазе потребительских вояжей обычно люди получают ценный опыт, который помогает им при новых сделках. Своевременный контент лишь повышает навык эксплуатации товара. Что помогает продавцам усовершенствовать постпродажное обслуживание покупателей, расскажем дальше.

Михаил Дашкиев о Сергее Азимове

Газоразрядные или плазменные панели (PDP).

Принцип работы плазменных панелей основан на свечении специальных люминофоров (фосфоресцирующих материалов) под воздействием ультрафиолетового света. Это излучение, в свою очередь, вырабатывается во время электрического разряда в сильно разбавленном газе.

Во время такого разряда между электродами с управляющим напряжением находится проводящая «струна», состоящая из молекул ионизированного газа (плазмы) (аналогичный принцип работы реализован во флуоресцентных лампах — газ в лампе (стеклянная трубка) начинает светиться при прохождении через нее напряжения). Поэтому газоразрядные панели, основанные на этом принципе, назывались «газоразрядными» или «плазменными». Применяя контрольные сигналы к вертикальным и горизонтальным проводникам, прикрепленным к внутренней стороне стеклянной панели, схема управления панели выполняет «линейное» или «рамочное» сканирование телевизионного изображения.

При этом яркость каждого элемента изображения определяется временем свечения соответствующей «ячейки» плазменного экрана: самые яркие элементы «горят» постоянно, а в самых темных областях они вообще не «светятся». Яркие участки изображения на PDP (Plasma Display Panel) равномерно подсвечиваются, чтобы изображение не мерцало, что выгодно отличается от «изображения» на обычном экране кинескопа.

Плазменные панели создаются путем заполнения инертным газом пространства между двумя стеклянными поверхностями. Все пространство разделено на несколько пикселей (элементов изображения), каждый из которых состоит из трех субпикселей, соответствующих одному из трех цветов (красному, зеленому и синему) (см. рисунок). Комбинируя эти три цвета, можно воспроизвести любой другой цвет. Каждый субпиксель содержит небольшие прозрачные электроды, на которые подается высокочастотное напряжение.

Под влиянием этого напряжения происходит электрический разряд. Взаимодействие плазменного газового разряда с частицами фосфора в каждом субпикселе приводит к выделению соответствующего цвета (красного, зеленого или синего). Каждый субпиксель полностью управляется электроникой, так что каждый пиксель может воспроизводить до 16 миллионов различных цветов.

В настоящее время для создания плоскопанельных дисплеев (FPD) используются различные технологии и решения, хотя на рынке по-прежнему доминируют жидкокристаллические дисплеи. Как известно, технологии, используемые при создании современных дисплеев, можно условно разделить на две группы:

• Первая группа включает в себя устройства, основанные на излучении света, такие как обычные устройства на основе ЭЛТ и плазменные дисплеи PDP (Plasma Display Panel).
• Вторая группа включает в себя устройства трансляционного типа, в том числе ЖК-мониторы. Устройства обеих групп имеют определенные преимущества и недостатки. На самом деле, если говорить о будущем, то перспективные решения в области современных дисплеев часто сочетают в себе особенности обеих технологий.

Например, сегодня большое внимание уделяется созданию дисплеев на основе автоэлектронного излучения (Field Emisson Display, FED). В отличие от ЖК-экранов, которые используют отраженный свет, FED-панели сами генерируют свет, делая их похожими на экраны на основе ЭЛТ и плазменные дисплеи

Но в то время как ЭЛТ имеют только три электрода, устройства FED имеют по одному электроду на каждый пиксель, поэтому толщина панели не более нескольких миллиметров. В то же время каждый пиксель управляется напрямую, как и в активных матричных ЖК-дисплеях. Устройства FED появились в середине 1990-х годов, когда инженеры пытались создать по-настоящему плоский кинескоп.
