Муз центр из автомагнитолы своими руками

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Всем самодельщикам привет! Друг недавно отдал сгоревшую автомобильную магнитолу, купленную в гипермаркете с работающим USB и FM. Подключил к питанию — заработала. Разобрал дальше, на выходной микросхеме выколот кусок пластика — всё понятно, замкнули выходы. Решил её реставрировать, благо выпала тройка свободных дней, да и недавно собрал усилитель на ТА8205.

Выкусил выходную микросхему, подпаял питание, вставил флешку и пробником начал проверять сигнал. Нашёл левый и правый каналы звука. Подключил к ТА8205 и чуть не оглох от искажения и фона 50 гц. 3 часа бубны с танцами и нашлось решение. На вход уся резистор 30 килоом. А по питанию так и не разобрался, пришлось для магнитолы ставить маленький трансформатор 12 вольт и стабилизатор на КРЕНке.

Звук получился более-менее достойный и мощный, для гаража самое оно. Решил заморочиться с корпусом, тут-же в гараже нашёл пластиковую АС по размеру передней панели магнитолы, «болгаркой» пильнул больше половины корпуса. Вырезал окно под панель, радиатор, выключатель, клеммы для АС, зачистил напильником. Трансформатор для усилителя поставил родной с центра, включается через реле от сигнала самой магнитолы. Всё прикрутил где болтиками, а где и термоклеем.

Ну и в довесок решил приспособить в корпус индикаторы выходной мощности на LM3915, благо были в загашнике 2 штуки и недавно у китайцев купил 500 штук 3 мм. светодиодов за 250 руб. Нарисовал 2 платки под микросхемы и светодиоды, маркером, в принтере кончился тонер. Всё это дело спаял, подключил — работает. Получился неплохой а-ля музыкальный центр. На фотографиях весь процесс сборки виден.

Подключение автомагнитолы к сети 220

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты. Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука. А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Изготовление домашней аудиосистемы — часть 1

Привет всем! Я наконец получил фотографии усилителя) Но фоток блока и его внутренностей пока нет, но оно и к лучшему, сделаю отдельно пост по блокам питания, будет больше полезной информации, чем в рамках одного поста о аудио системе =) Вернемся к нашим системам. Изначально была задумка сделать что-то компактное и крайне функциональное на замену старому усилителю «Амфитон», который не выдержал профилактики потенциометра и безвозвратно почил. Ну оно и к лучшему.

Сейчас, в эпоху общедоступности разных наборов и китов в разных интернет магазинах, вопросов на тему, что взять за основу фактически и не было) Чуток пошарив по общеизвестному ресурсу подобрал подходящие элементы.

Основой много функциональности послужила автомобильная магнитола. Из бонусов поддержка блютуза (так же есть модели без оного, дешевле), радио, флешки и карты памяти. Ну и естественно линейный вход.

Магнитолка вполне неплохая, но ее обязательно нужно довести до ума, потому что в исходном виде она плохо работает.

Я остановился на таком варианте. Так же есть другие, но с тем же функционалом.

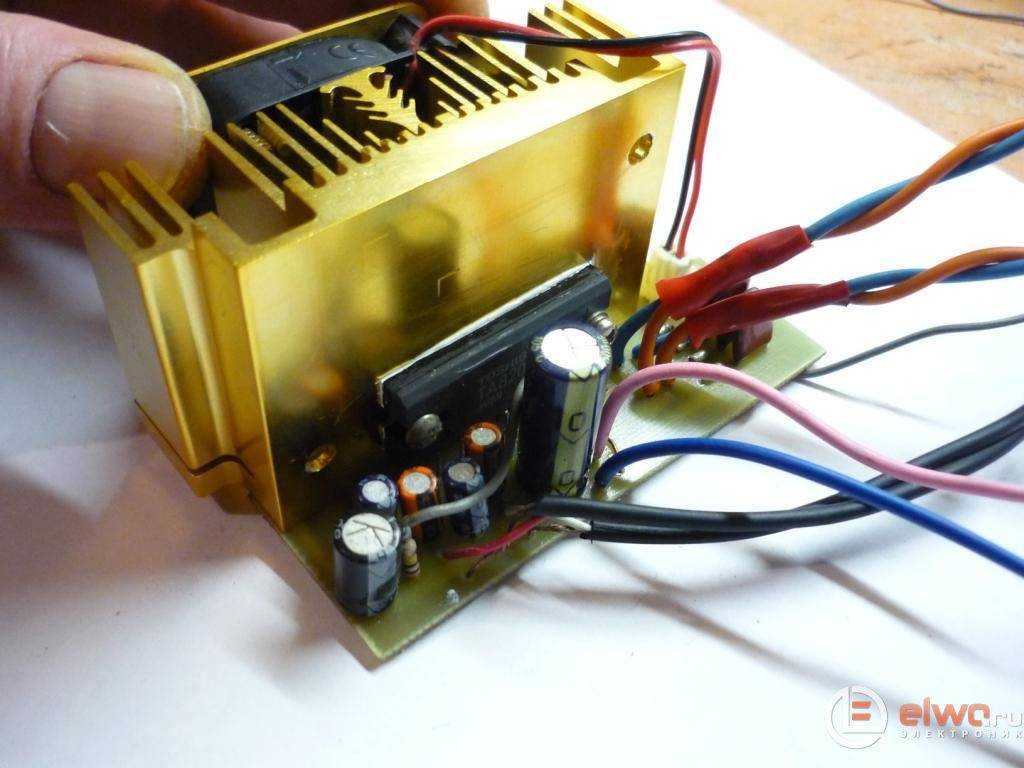

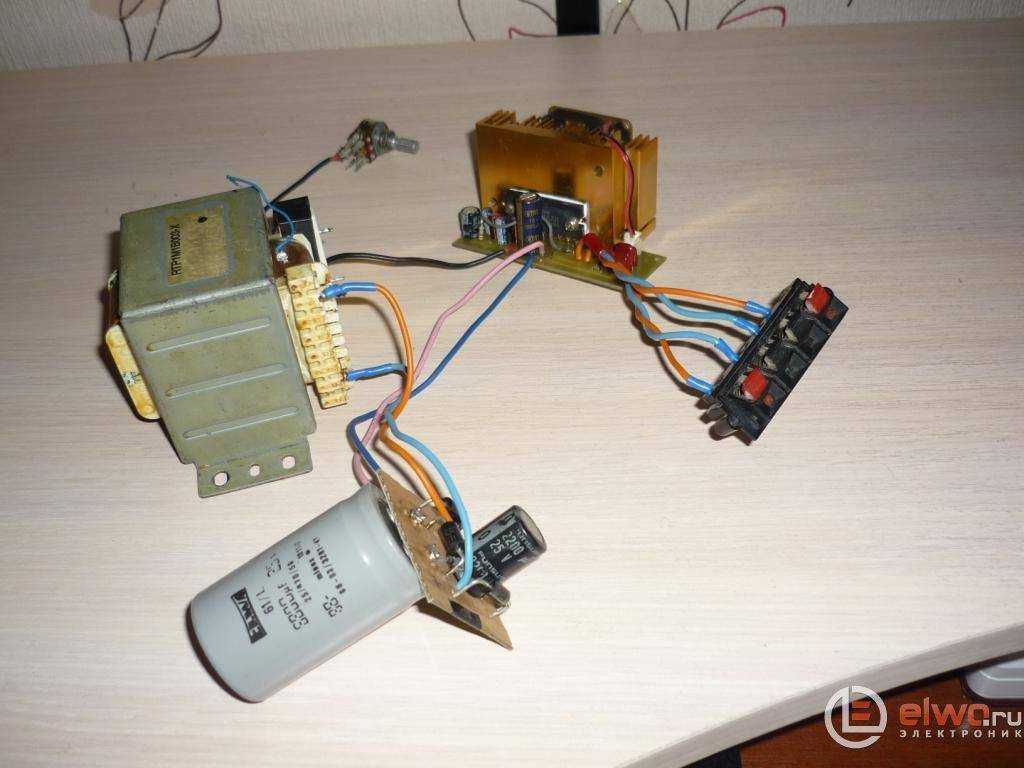

В качестве усилителя мощности я использовал готовый на микросхеме TDA7492 с выходной мощностью 2х50 ватт. Этого для дома за глаза достаточно, но если у вас есть желание получить больше мощности, то можно взять усилитель 2х100 ватт, который совсем чуток дороже. При выборе усилителя следует обратить на то, какое питание он требует, для простоты изготовления блока питания, лучше всего брать усилители с однополярным питанием, как я собственно и сделал.

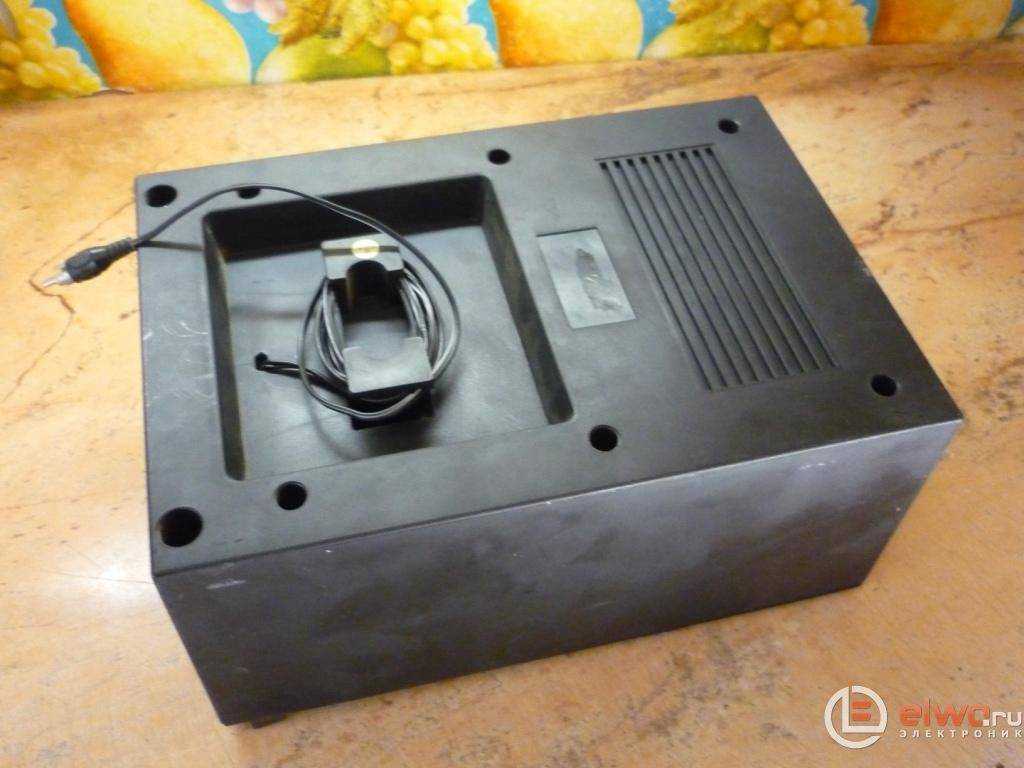

Корпус прибора можно сделать из любого материал, что найдете под рукой, главное что бы была достаточная прочность. Я выбрал фанеру, из нее с помощью лазерной резки были изготовлены детали и нанесены гравировки. Если хотите тоже повторить из фанеры, ищите рекламщиков в своем городе, у них часто есть нужное оборудование.

Из фишек усилителя — возможность сразу подключить две пары колонок. Тут они подключены парами 1 или 2 пара, и средний режим, когда колонки отключены от усилителя.

На усилитель так же поставил предохранитель и тумблер, если будет подключен другой блок питания, вместо штатного.

Как я говорил, у магнитолы есть проблемы. В частности это писк при работе блютуза. Ковыряние у гугле привели к совету разъединить аналоговую и цифровую землю на плате. А так же я добавил по питанию преампа дополнительный фильтр. На фотке платы видна канифоль, в этом месте была перемычка.

Путем таких нехитрых манипуляций, блютуз полностью излечивается от неприятных звуков и работает очень чисто. Так же скажу, что между магнитолой и усилителем я поставил ручку громкости, что бы можно было без помощи пульта ДУ управлять громкостью.

Вот еще краткие характеристики прибора.

Если убрать все дизайнерские изыски, в виде корпуса с лазерной резкой, то ценник устройства получится доступный, при этом путем минимальных доработок звук получается приличного качества и для дома вполне подойдет.

Так же в ближайшее время сделаю большой пост про блоки питания, которые можно использовать с этим или другим устройством, чтобы полностью раскрыть эту тему.

Если у вас будут вопросы по схеме или сборке устройства, то прошу в мою группу —

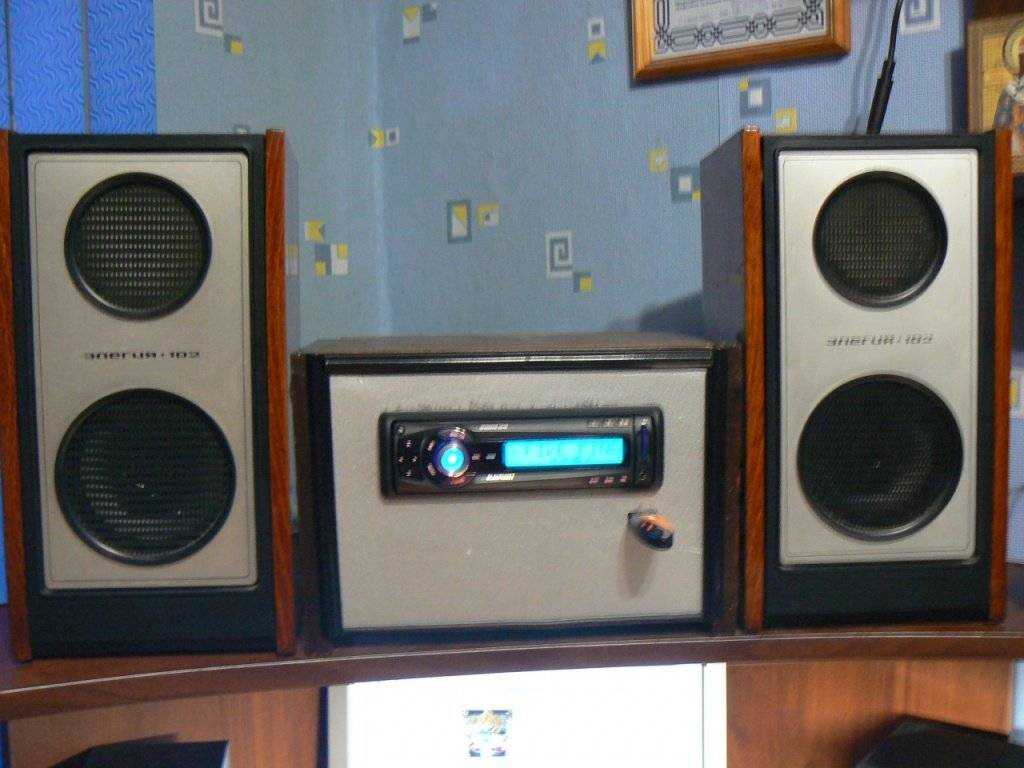

Как смастерить музыкальный центр своими руками. Как из магнитолы сделать музыкальный центр Музыкальный центр из автомагнитолы

Наверняка каждому автолюбителю приходила в голову мысль воспользоваться автомобильной магнитолой, помимо салона автомобиля, в гараже ли, на даче или вообще в пространстве своей комнаты.Ну а почему бы и нет? Ведь даже самая стандартная автомагнитола, цена которой несопоставима с ценой музыкального центра, имеющая нормальные выходные данные и не самого именитого производителя, способна «раскачать» домашние колонки без потерь в качестве воспроизведения звука.А если к тому же автомагнитола имеет многоканальный выход, то подключив к нему всю предусмотренную акустику, в итоге у нас получается практически полноценный домашний кинотеатр, собранный своими руками.

Выбор автомагнитолы

Так как по умолчанию для создания самодельной мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола.Но эта «любая» должна всё-таки обладать минимальным набором функций:

Как минимум двухканальный выход мощностью в 40 Вт каждый;
Тюнер;
Проигрыватель CD/DVD/MP3 дисков;
USB – разъём для чтения информации с «флешок».

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров.И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона

Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Создаем домашнюю акустическую систему

Итак, суть вопроса нам ясна. Автомагнитола с динамиками(см.) давно уже лежат рядом на столе и «просятся в бой». Теперь только нам одним не понятно, как нам «подружить» 12-ти вольтовое оборудование с 220-тью вольтовой переменной сетью?Должен вам сказать, что эта задача име

Можно ли подключить колонки на 220 v в машину на 12 v ?

Кароч. У меня дома стоят колонки sven ihoot 5.1 на 220 v . Можно ли мне как-нибудь под соединить к 12 вольтному аккумулятору или к прикуриавателю например. Я в этом деле чайник, так что подскажите пожалуйста, может специальные переходники продаются ?! Просто могнитолы и нормальных колонок нету, а вечером с пацанами хочется музон послушать.

В машину надо присоединить колонки)

Конечно можно. Используйте удлинитель и подключайтесь к квартирной розетке.

Нет колонок на 220 вольт вы это очём, и их нет на 12 вольт. Колонки работают согласно мощьности усилителя и их сопративлению. Усилитель выдаёт ипульзы ввиде выходного напряжения на колонки, это напряжение, оно может быть 3 -6 10 вольт но не как не 220 посмотрите на свой усилитель в авто, на его мощьность и какие колонки, точне ена сколько ом они нужны, и сравни со своими, если у тебя колонки на 8,-12 ом а в авто на 4 ома то можно, но они будут слабо звучать, а если у тебя усилок на колонки 8 ом, а колонки 4 ома то нельзя, так как усилок навернётся

есть инверторы 12 на 220 вольт. только с ваттами не лохонись а к чему колонки будешь цеплять, если головы (мафана) нету?

элементарно))) ) в колонках стоит трансформатор 220\12 или 220\9 вольт выкинуть его и сразу запитаться от аккумулятора.

Динамиков на 220в не бывает, если это колонки от компа, то это уселитель. Извлеките динамики и подсоеденяйте, так-как в автомагнитолле есть свой усилитель.

есть инверторы — они выдадут 220 в переменного тока, но небольшой мощности в ваттах (смотри инструкцию) , в основном они заточены для питания ноутов в дороге и зарядок телефонов и прочей мелочи — но ни как ни колонок с-90 стиралок и микроволновок.

глупее затеи трудно найти))

да проще бумбокс купить за 9к джибиэлевский меньше затрат

Источник

Выбор автомагнитолы

Так как по умолчанию для создания самодельной акустической системы мы будем использовать валявшееся без дела устройство, то нам подойдет любая автомагнитола. Но эта «любая» должна всё-таки обладать минимальным набором функций:

Как минимум двухканальный выход мощностью в 40 Вт каждый;
Тюнер;
Проигрыватель CD/DVD/MP3 дисков;
USB – разъём для чтения информации с «флешок».

Помимо этого, следует обратить своё внимание на саму звуковую плату устройства. Некоторые магнитолы по чистоте и качеству звучания могут даже превосходить большую часть современных музыкальных центров. И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона

И хотя в силу того, что автомагнитола не имеет в своём «арсенале» больших и ёмкостных конденсаторов, за счёт чего и проигрывает в воспроизведении низких частот мощным стационарным акустическим системам, она однозначно на высоте в воспроизведении высокочастотного диапазона. Так же определённым преимуществом автомагнитолы является наличие в ней многоступенчатого раздельного по частотам эквалайзера, в то время, как большая часть стационарных музыкальных центров оснащаются лишь стандартными предварительными настройками.

Различные способы подключения

Как запитать от самодельного трансформатора

Начнём с самого трудоёмкого способа включить магнитолу: с помощью понижающего трансформатора, сделанного своими руками. С учётом широкого ассортимента в магазинах электротоваров к этому методу прибегает всё меньшее число автомобилистов, ведь сидеть и самостоятельно собирать 12-вольтовый агрегат — удовольствие небольшое. Проще сходить и купить готовый. Однако, если в средствах человек ограничен, приходится действовать по старинке.

Старый понижающий трансформатор (в этом примере фигурирует 36-вольтовый).
Изолента.
Мультиметр.
Калькулятор.
Изолированный провод сечением 0,5–0,8 мм и длиной около 0,9 м.

Прежде всего узнайте, какое напряжение будет приходиться на 1 виток вторичной обмотки трансформатора. Для этого намотайте 7 витков нового изолированного провода поверх старого, после чего подключите устройство к сети.
С помощью мультиметра измерьте напряжение на концах провода вторичной обмотки. Допустим, оно составило 2,9 вольта. Витков было сделано 7, следовательно, на каждый приходятся примерно 0,41 вольта.

С помощью мультиметра измеряется напряжение на выходе трансформатора

Зная это число, мы можем рассчитать, какое количество витков должна иметь обмотка для того, чтобы на выходе было 12 вольт. 12 делится на 0,41 — получается 30. Столько раз следует обмотать изолированный провод поверх старого.
Теперь снимите провод, которым были сделаны 7 пробных витков, и измерьте его длину — 126 см в нашем случае. Это число делится на 7 — получается 18. Такова длина одного витка в сантиметрах. Далее 18 умножается на 30 — получается 540 (см). Для создания трансформатора понадобится провод именно этой протяжённости.
Поскольку магнитола потребляет постоянный ток, а в сети он переменный, его необходимо выпрямить (а заодно и снизить пульсацию). Для этого к трансформатору с новой 30-витковой обмоткой подключается диодный мост, собранный из 4 стандартных диодов Д226, плюс дроссель, индуктивность которого должна быть как можно выше (найти такой можно в старом ламповом телевизоре или радиоприёмнике). Дроссель подключается параллельно с парой конденсаторов ёмкостью не менее 1000Мкф. Схема готового 12-вольтового трансформатора выглядит так:

Трансформатор с подключённым диодным мостом и дросселем

Подключение с помощью зарядного устройства

Как уже упоминалось выше, автомагнитола потребляет постоянный ток напряжением 12 вольт

При выборе адаптера в магазине автовладельцу также следует обращать внимание на силу тока на выходе трансформатора — она не должна быть меньше 5 ампер. Оптимальный вариант — адаптер на 6,5 ампер:

Адаптер на 12 вольт, сила тока на выходе 6.5 ампер

Далее стандартный разъём, с помощью которого магнитола подключается к машине, отрезается, концы проводов зачищаются, соединяются с кабелем адаптера и изолируются.

Здесь вместо АКБ (аккумуляторная батарея) подключается готовый адаптер

Подключение с помощью компьютерного блока питания

Блок питания можно либо купить с рук, либо снять со старого компьютера. Перед подключением он разбирается и осматривается на предмет наличия вздувшихся конденсаторов. Если таковые нашлись, их необходимо заменить.

Вздувшиеся конденсаторы в блоке питания подлежат замене

После предварительного осмотра блок собирается

Нужно обратить внимание на жгуты питания с разъёмами. Чёрный провод в них является общим, т

е. «минусовым». Жёлтый — это те самые 12 вольт, необходимые магнитоле.

По жёлтому проводу подаётся 12 вольт

Если аккумулятор выполнен в форм-факторе АТ, то в нём отсутствует дежурный элемент питания на 5 вольт (он же Standby). После включения блока напряжение появляется на выходах -5, +5, -12 и +12. Так что нужные провода просто откусываются от разъёма и подключаются к магнитоле по схеме, представленной выше.

Блок питания формата АТХ придётся дорабатывать, поскольку у него есть дежурный источник тока Standby, который в компьютерах работает постоянно (даже когда система находится в спящем режиме). Для получения на выходе необходимого напряжения в разъём блока придётся поставить перемычку, замкнув зелёный и чёрный провода. Только после этого можно подключать магнитолу.

Перемычкой замыкаются чёрный и зелёный разъёмы

Как подключить автомагнитолу к бытовой сети электропитания: видео

Так сложно ли подключить магнитолу к сети? Как видим, не очень

Главное, ничего не напутать в представленных выше схемах и соблюдать особую осторожность, снимая конденсаторы. В некоторых из них, вероятно, сохранился остаточный заряд. Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током

Если неаккуратно дотронуться до контактов, можно получить крайне болезненный удар током.

Пошаговая инструкция

Если готового корпуса нет – начните с изготовления колонок. Удобнее сразу изготовить оба корпуса.

Разметьте и распилите доску (согласно чертежу колонки) на будущие её стенки.
Просверлите в нужных местах отверстия под уголки. Если доска гладкая – зачистите с помощью наждачки или шлифовального диска места, которые будут проклеиваться.
Разведите немного эпоксидного клея и склейте некоторые доски колонок друг с другом либо соедините их при помощи уголков.
Колонка, являющаяся активной, требует отдельного пространства для блока питания и усилителя. Если питание размещается в центральном блоке – выпиливание седьмой стенки для одной из колонок не потребуется. В этом случае изготовьте корпус для основного блока по отдельному чертежу – идеально, когда его высота и глубина будут соответствовать размерам колонок. Это придаст всей стереосистеме законченный вид.
В главном блоке разграничьте при помощи перегородок из такой же (или более тонкой) фанеры отсеки для блока питания, усилителя, радиоприёмника, mp3-плеера и эквалайзера. Готовый корпус от радиолы подвергается такой же доработке. Соберите все корпуса (колонок и основной части) – без установки передней и верхней граней.

Если вы используете готовые электронные модули – остаётся лишь разместить их в нужных местах.

Под регуляторы громкости, эквалайзер, USB-порт mp3-плеера, ручки настройки радиомодуля и выходы стереоусилителя (на колонки) просверлите, выпилите в передней стенке главного корпуса технологические отверстия и щели.
Припаяйтемонтажный провод к входам и выходам электронных модулей, промаркируйте их.
Разместите каждый из электронных блоков в своём отсеке. Для электронного модуля mp3-плеера и платы блока питания понадобятся стоечно-винтовые крепления. В крайнем случае их заменят длинные винты с дополнительными гайками и удерживающими их граверными шайбами. Головки креплений с наружной стороны (снизу, сзади) лучше сделать потайными – чтобы они не царапали поверхности, на которых стоит сам центр. Приёмник желательно не дорабатывать – он уже имеет стереовыход, остаётся лишь подать на него питание.
Совместите технологические щели и отверстия с ручками регуляторов, переключателями и т. д.
Соедините все устройства согласно структурной схеме.

Чтобы собрать колонки, придерживаетесь плана.

Выпилите в передних гранях отверстия под динамики (по их радиусу). Динамики должны входить в них свободно.

Припаяйте провода к выводам динамиков.
Если колонка двух- и более полосная – изготовьте разделительные фильтры. Для этого отрежьте куски пластиковой трубы согласно чертежу – нужной длины. Зачистите их торцы наждачкой. Вырежьте боковины для каркаса катушек, также зачистите места, которыми они будут приклеены. Разведите немного эпоксидного клея и приклейте боковины катушек к основной их части. Можно заменить эпоксидный клей термоклеем – тот затвердевает за несколько минут. После затвердевания клея намотайте необходимое количество витков эмальпровода на эти катушки. Диаметр, сечение провода также определяются принципиальной схемой колонки. Соберите разделительный фильтр – катушки соединяются с конденсаторами по типовой схеме фильтра низких частот.

Выполните подключение динамиков к собранным фильтрам. Из каждой колонки выведите общий кабель, просверлив сбоку (со стороны основного блока) или сзади для него отверстие

Чтобы кабель случайно не потянул за собой при неосторожном движении соединения, свяжите его в узел перед тем, как пропустить через отверстие. Для колонок с мощностью более 10 Вт может потребоваться провод ШВВП с сечением от 0,75 кв

мм.

Подключите колонки в тестовом режиме к только что собранному основному блоку музыкального центра.

Опробуйте качество звука, которое выдаёт вся система. Возможно, потребуется дополнительная отладка.

При обнаружении подхрипываний, недостаточного или чрезмерного уровня громкости, неполного воспроизведения низких, средних и высоких частот потребуются подстройка эквалайзера, отладка усилителя. Проверьте качество радиоприема от платы радиоприемника – возможно, нужен радиочастотный усилитель, чтобы справиться с неуверенным приёмом радиостанций. Проверьте работу mp3-плеера – он должен проигрывать треки чётко, кнопки не должны западать.
Если радиоприем нечёткий – потребуется дополнительный антенный усилитель. Наибольшим спросом пользуются радиоусилители для автомобилей – они потребляют ток напряжением 12 В. Усилитель размещают со стороны антенного входа.
Убедившись, что собираемый музыкальный центр работает чётко, заизолируйте оставшиеся паяные соединения проводов и кабелей.

Закройте и соберите окончательно колонки и основной блок. Музыкальный центр готов к работе.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.
Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Что куда подключать в автомагнитоле

Выходные колодки на магнитолах могут быть разными по размеру и компоновке проводов. Хорошая новость в том, что производители стараются придерживаться определённых правил в выборе цветов для каждой из систем. И этим можно воспользоваться.

Разъемы на магнитолах

Чаще всего цвета проводов на каждую из систем отводятся такие:

Жёлтый и красный — питание 12 вольт. Жёлтый — от аккумулятора, красный — от зажигания, это управление.
Белый, фиолетовый, зелёный и серый (и их варианты с чёрными или белыми полосками) — на аудиосистему.
Чёрный — масса.
Синий — антенный выход.

Цвета проводов подключения аудиосистемы могут несколько различаться. А вот на питание и массу будут именно такие цвета.

Схема штатного подключения по которой просто понять что куда надо подавать

С питанием будем разбираться дальше, а в этом разъёме поговорим о подключении аудиосистемы и антенны. С антенной всё просто — синий провод. Временно сюда можно «повесить» даже просто кусок проволоки, а можно — покупную или самодельную антенну.

Аудиосистема редко бывает сложной. Чаще всего ставят одну-две колонки. Их подключаем к любой паре проводов из перечня. Пара — это сиреневый и сиренево-черный или сиреневый с белым, например.

Основной цвет говорит о том, что этот вывод является положительным, «+». Белая или чёрная полоса говорит о том, что вывод отрицательный «-«. Это необходимо учитывать при подключении динамиков. На них обязательно будет указано плюс и минус подключения.

Один из проводов пары сажаем на один вход динамика, второй — на другой. После подачи питания в колонках появится звук.

Как лучше соединять провода

В зависимости от того, в каком состоянии вам досталась автомагнитола, она может иметь выходную колодку, а может — пучок проводов. Оба варианта пригодны к работе. Второй вариант предпочтительнее, так как проще сделать качественное соединение. Если в машине сей девайс использовать больше не планируете, колодку ISO проще обрезать. Ну, или те провода, которые понадобятся отрезать от колодки.

Соединение проводов при подключении автомагнитолы

Если решили колодку сохранить, при соединении проводники зачищаем и вставляем в гнёзда напротив проводов нужного цвета. Если выбрали вариант «провода без колодки», концы нужных проводников надо зачистить от изоляции (на 0,8-1,0 см). Затем, в процессе работы, соединяемые провода плотно скручивают. Если имеете паяльник, лучше после испытаний — когда будете уверены, что всё работает, все скрутки пропаять.

Когда убедились, что магнитола работает соединения изолируют. Можно использовать изоленту, но надёжнее использовать термоусадочные трубки.
