Проверка трансформатора с помощью мультиметра

Поиск поломки

Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:

  • Целостность сетевого шнура.
  • Положение дверцы и систему ее закрытия.
  • Состояние сетевого предохранителя и термореле.

В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.

Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.

Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.

Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.

Порядок действий если нет нагрева

Большинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.

При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности. Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.

Выявление межвиткового замыкания

Чтобы выявить такой дефект импульсного трансформатора, мультиметра недостаточно. Как минимум, понадобится еще хорошее зрение и внимательность. Для изоляции проволоки используется только ее лаковое покрытие. В случае пробоя изоляции остается сопротивление между расположенными рядом витками, и контактная область греется. Поэтому нужно убедиться в отсутствии подтеков, вспучивания, запаха гари, черноты, подгорания. После определения типа преобразователя можно увидеть в справочнике значение сопротивления его катушек. После этого следует тестером в функционале мегаомметра замерить сопротивление изоляции – между парами обмоток и отдельно между каждой из них и корпусом. Измерения осуществляются при напряжении, значащемся в техдокументации на преобразователь. Измеренные величины сравниваются со справочными, и в случае нестыковки на 50% или выше диагностируется неисправность обмотки.

Коды ошибок СВЧ Whirlpool

ERR0 Не подключен или короткое замыкание датчика температуры в системе конвекции
ERR1 Неисправно реле магнетрона или перепутаны провода подходящие к нему
ERR2 Проблема с платой управления (как вариант одна из кнопок зажата больше одной минуты)
ERR3 Ошибка датчика температуры
ERR4 Ошибка датчика температуры магнетрона
ERR5 Ошибка импульсного источника питания (проблема с платой питания)
ERR6 Не была выполнена калибровка датчика веса
ERR7 Ошибка датчика влаги
ERR8 ошибка микроконтроллера
ERR9 Перед запуском не были заданы параметры на панели управления
ERRB Нет сигнала от датчика веса или он работает не корректно
ERRC Неисправен датчик температуры
ERRD Сработала защита от перегрева магнетрона
  • Многофункциональный бытовой деревообрабатывающий…
  • Печь для бани своими руками — несколько конструкций
  • Как выбрать идеальный перфоратор для дома
  • Что такое трансформатор и как его проверить
  • Неисправности двухкамерных холодильников

Виды высоковольтных преобразователей

Элементы преобразователя, установленного в СВЧ-печке:

  • магнитопровод;
  • каркас;
  • первичная обмотка;
  • две вторичные обмотки.

На первичную обмотку поступает U = 220 V. От вторичных питается накальная нить. Первая из двух вторичных обмоток изготовлена из провода большого сечения. U на выходе — приблизительно 3 В. На выходе второй обмотки — переменное высокое U = 4 кВ.

В микроволновках разных марок использованы преобразующие устройства различного производства. Преобразователи выглядят не одинаково и имеют разные характеристики. Они отличаются:

  • мощностью;
  • выходным напряжением вторичных обмоток;
  • числом витков в катушках и сечением провода;
  • габаритами;
  • способом закрепления.

Вторичную катушку, подобно одному из выводов излучателя, замыкают на корпус.

Диагностика трансформатора

Как провести диагностику на исправность трансформатора тестером, если мы не знаем его конструкцию? Разберем принцип работы и виды такого оборудования. На магнитный сердечник наносятся витки проволоки из меди конкретного сечения таким образом, чтобы остались выводы для подающей обмотки и вторичной.

Читать также: Диаметры дюймовой резьбы таблица

  • Передача энергии во 2 обмотку выполняются бесконтактным методом. Тут уже становится понятно, как проверять прибор и определить неисправность. Таким же образом прозванивают простую индуктивность омметром. Витки создают сопротивление, которое можно измерять. Но этот метод применим, когда известна необходимая величина. Ведь сопротивление может поменяться в разную сторону в результате нагревания. Это называют межвитковым замыканием.
  • Этот аппарат уже не будет давать свое напряжение и ток. Омметр продемонстрирует лишь обрыв в цепи или одно короткое замыкание. Для вспомогательной диагностики работоспособности применяют проверку замыкания на корпус таким же омметром.
  • Это определяется по толщине проводов, которые выходят. Если прибор понижающий, то выводные проводники будут больше подводящих проводников. И получается, что: у повышающего вводные провода толще. Если две обмотки выходные, то толщина бывает идентичной, про это стоит помнить. Самый лучший способ проверить маркировку и отыскать технические параметры оборудования.

Методы проверок трансформатора мультиметром

Прежде всего, следует проверить состояние изоляции трансформатора. Для этого мультиметр необходимо переключить в режим мегомметра. После этого замеряют сопротивление:

  • между корпусом и каждой из обмоток;
  • между обмотками попарно.

Напряжение, при котором должна осуществляться такая проверка, указывается в технической документации на трансформатор. К примеру, для большинства высоковольтных моделей замер сопротивления изоляции предписано проводить при напряжении 1 кВ.

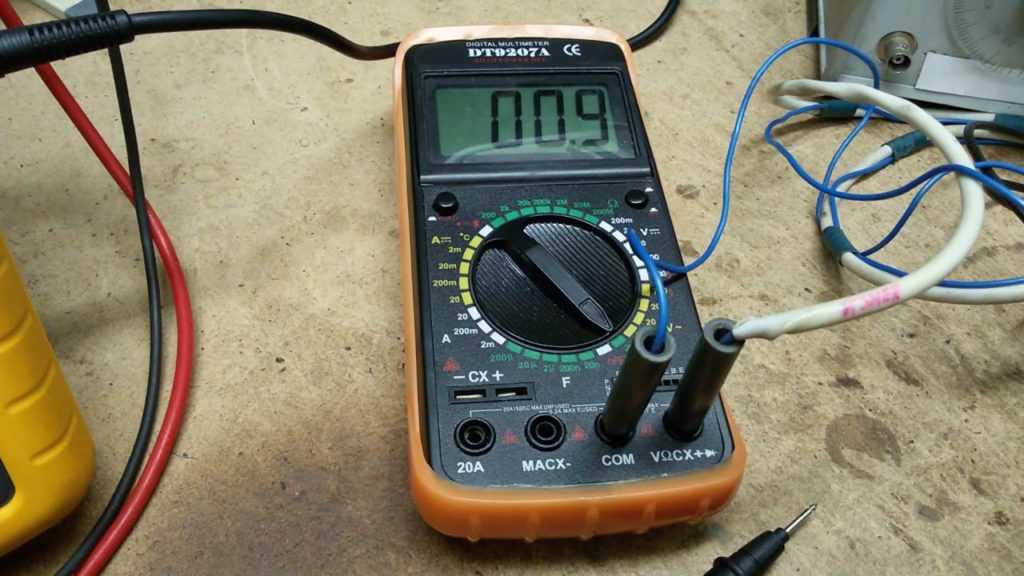

Проверка прибора мультиметром

Требуемое значение сопротивления можно посмотреть в технической документации или в справочнике. Например, для тех же высоковольтных трансформаторов оно составляет не менее 1 мОм.

Данный тест не способен выявить межвитковые замыкания, а также изменения свойств материалов проводов и сердечника. Поэтому обязательно нужно проверить рабочие характеристики трансформатора, для чего применяют следующие методы:

Напряжение в 220 Вольт воспринимают далеко не все приборы. Трансформатор 220 на 12 Вольт понижает напряжение для возможности использования электроприборов.

Как проверить варистор мультиметром и для чего нужен варистор, читайте далее.

Проверка с помощью мультиметра дома

В современной технике трансформаторы применяют довольно часто. Эти приборы используются, чтобы увеличивать или уменьшать параметры переменного электрического тока. Трансформатор состоит из входной и нескольких (или хотя бы одной) выходных обмоток на магнитном сердечнике. Это его основные компоненты.

Случается, что прибор выходит из строя и возникает необходимость в его ремонте или замене. Установить, исправен ли трансформатор, можно при помощи домашнего мультиметра собственными силами. Итак, как проверить трансформатор мультиметром в домашних условиях, рассмотрим ниже.

Основы и принцип работы

Сам по себе трансформатор относится к элементарным устройствам, а принцип его действия основан на двустороннем преобразовании возбуждаемого магнитного поля. Что характерно, индуцировать магнитное поле можно исключительно при помощи переменного тока.

Если приходится работать с постоянным, вначале его надо преобразовывать. На сердечник устройства намотана первичная обмотка, на которую и подается внешнее переменное напряжение с определенными характеристиками. Следом идут она или несколько вторичных обмоток, в которых индуцируется переменное напряжение. Коэффициент передачи зависит от разницы в количестве витков и свойств сердечника.

Разновидности

Сегодня на рынке можно найти множество разновидностей трансформатора. В зависимости от выбранной производителем конструкции могут использоваться разнообразные материалы. Что касается формы, она выбирается исключительно из удобства размещения устройства в корпусе электроприбора. На расчетную мощность влияет лишь конфигурация и материал сердечника.

При этом направление витков ни на что не влияет – обмотки наматываются как навстречу, так и друг от друга. Единственным исключением является идентичный выбор направления в случае, если используется несколько вторичных обмоток. Для проверки подобного устройства достаточно обычного мультиметра, который и будет использоваться, как тестер трансформаторов тока. Никаких специальных приборов не потребуется.

Порядок проверки

Проверка трансформатора начинается с определения обмоток. Сделать это можно при помощи маркировки на устройстве. Должны быть указаны номера выводов, а также обозначения их типа, что позволяет установить больше информации по справочникам. В отдельных случаях имеются даже поясняющие рисунки. Если же трансформатор установлен в какой-то электронный прибор, то прояснить ситуацию сможет принципиальная электронная схема этого прибора, а также подробная спецификация.

Итак, когда все выводы определены, приходит черед тестера. С его помощью можно установить две наиболее частые неисправности – замыкание (на корпус или соседнюю обмотку) и обрыв обмотки. В последнем случае в режиме омметра (измерения сопротивления) перезваниваются все обмотки по очереди. Если какое-то из измерений показывает единицу, то есть бесконечное сопротивление, то налицо обрыв.

Здесь имеется важный нюанс. Проверять лучше на аналоговом приборе, так как цифровой может выдавать искаженные показания из-за высокой индукции, что особенно характерно для обмоток с большим числом витков.

Когда ведется проверка замыкания на корпус, один из щупов подсоединяют к выводу обмотки, в то время как вторым позванивают выводы всех прочих обмоток и самого корпуса. Для проверки последнего потребуется предварительно зачистить место контакта от лака и краски.

Порядок проверки трансформатора мультиметром.

Возможные неисправности

Рассмотрите внутренности детали: сломана может быть только часть. Найдите компонент, который вызвал неполадку. Эта информация поможет устранить поломку.

Причины неисправности:

  • Прогоревший колпачок — один из ключевых элементов. Контролирует вакуумность трубки. Он может искрить. Проблема решается заменой на другой колпачок.
  • Ненадлежащая работа радиатора, деталь очень сильно греется.
  • Обрыв нити накаливания из-за перегрева. Диагностировать эту проблему можно специальным тестером. Исправная нить выдает напряжение 5–7 Ом. Если работа нарушена, напряжение снизится до 2–3 Ом. Нерабочая нить показывает при диагностике бесконечность.
  • Поломка фильтрующего блока, в рабочем состоянии он покажет бесконечность. В случае пробоя проходных конденсаторов фильтра тестер покажет численное сопротивление. Неисправные конденсаторы можно заменить.
  • Нарушение герметичности магнетрона из-за перегрева. Устранить эту проблему сможет только специалист.
  • Поломка высоковольтного диода.
  • Отсутствующие контакты в предохранителе, который защищает от перегрева. Решается заменой на новый предохранитель, лучше фирменного изготовления.
  • Неисправный конденсатор высокого напряжения.

https://youtube.com/watch?v=48MEK-QZwmY

Но есть и другие неполадки, которые сложно обнаружить самостоятельно. Потребуются специальное оборудование, опыт и знания. Все перечисленные проблемы, кроме разгерметизации, можно починить своими руками.

Принцип работы устройства

Принцип действия ИТ основан на возникновении электромагнитной индукции. Так, если на первичную обмотку подать напряжение, то по ней начнёт протекать переменный ток. Его появление приведёт к возникновению непостоянного по своей величине магнитного потока. Таким образом, эта катушка является своего рода источником магнитного поля. Этот поток по короткозамкнутому сердечнику передаётся на вторичную обмотку, индуцируя на ней электродвижущую силу (ЭДС).

Величина напряжения на выходе зависит от отношения числа витков между первичной обмоткой и вторичной, а от сечения используемого провода зависит максимальная сила тока. При подключении к выходу мощной нагрузки увеличивается потребление тока, что при малом сечении проволоки приводит трансформатор к перегреву, повреждению изоляции и перегоранию.

Работа ИТ зависит также от частоты сигнала, который подаётся на первичную обмотку. Чем выше будет эта частота, тем меньшие потери будут происходить при трансформации энергии. Поэтому при высокой скорости подаваемых импульсов размеры устройства могут быть меньшими. Достигается это работой магнитопровода в режиме насыщения, а для снижения остаточной индукции используется небольшой воздушный зазор. Этот принцип и используется при построении ИТ, на который подаётся сигнал с длительностью всего в несколько микросекунд.

Высоковольтный трансформатор микроволновки.

Высоковольтный трансформатор обеспечивает питание магнетрона микроволновки. При неисправности повышающего трансформатора питание на высоковольтную часть устройства не поступает, СВЧ печь перестает генерировать микроволны и соответственно греть продукты.

Какие признаки неисправного трансформатора:

  • Микроволновка гудит, вибрирует во время работы
  • Появился едкий запах гари, или дыма
  • Микроволновка работает, но не греет

Причины неисправности трансформатора

  1. Межвитковое замыкание обмоток
  2. Обгорел контакт на разъеме
  3. Обрыв контакта на в месте соединения клем с обмоткой

Межвитковое замыкание.

Самая распространенная причина неисправности трансформатора это межвитковое замыкание, в следствии разрушения изоляции из-за перегрева. Визуальные признаки межвиткового замыкания трансформатора – это сильное потемнение высоковольтной обмотки трансформатора, следы нагара.

Работа микроволновки сопровождается громким гулом, и запахом гари, при этом обмотка трансформатора сильно греется.

Видимые признаки неисправного трансформатора

Обгоревшая обмотка трансформатора

Сгоревший трансформатор

Для предотвращения подобных неисправностей, рекомендуется не перегревать микроволновку, после длительной работы давать ей “отдохнуть” около 15-20 мин. чтоб она могла остыть.

Обгорел контакт на разъеме.

Частая причина неисправного трансформатора – это отсутствие контакта в месте соединения клем и разъемов трансформатора. Происходит это в результате плохого обжима разъемов. Место плохого контакта начинает искрить, контактная поверхность разъема сильно греется и выгорает, в итоге контакт пропадает вовсе. Последствия плохого обжима разъемов изображены на фото.

Обрыв в месте соединения клем с обмоткой.

В случае, если видимых повреждений трансформатора нет, но трансформатор не работает, возможно произошла потеря контакта в месте соединения обмотки с одной из клем. Это случается довольно редко, в основном по причине не качественной заводской пайки.

Схема трансформатора СВЧ

Силовой трансформатор микроволновки имеет первичную обмотку на 220 Вольт и две вторичных обмотки, одна из них повышающая с 220 Вольт до

2000 Вольт, необходимая для питания высоковольтной цепи магнетрона, вторая понижающая с 220 В до

3,1 В, так называемая “накальная обмотка”, необходима для питания анода магнетрона.

Схема высоковольтной части СВЧ

Как проверить высоковольтный трансформатор мультиметром

Наличие контакта можно проверить омметром. Для проверки соединения необходимо “прозвонить” сопротивление его первичной и вторичной и накальной обмоток. Прежде чем производить измерения, нужно отсоединить все клеммы от трансформатора.

Проверка первичной обмотки: от 2 до 4 Ом. При этом, клеммы первичной обмотки не должны “звонится” на корпус трансформатора. При наличии пробоя первичной обмотки на корпус – трансформатор неисправен.

Проверка вторичной обмотки: от 120 до 200 Ом. Один из выводов вторичной обмотки закреплен на корпус трансформатора, поэтому при “прозвонке” вторичной обмотки одним из щупов тестера касаемся металлического корпуса трансформатора, а вторым – клеммы вторичной обмотки.

Проверка накальной обмотки: от 0,1 до 1 Ом. При исправной накальной обмотке не должно быть обрыва.

Сопротивление обмоток трансформатора микроволновки

Измеряемая цепь Сопротивление
Первичная обмотка от 2 до 4 Ом
Вторичная обмотка от 120 до 200 Ом
Накальная обмотка от 0,1 до 1 Ом

Замена трансформатора микроволновки

Для замены неисправного высоковольтного трансформатора необходимо подобрать аналогичную деталь. Трансформаторы микроволновки имеют общий принцип работы, но они отличаются классом (смотрите маркировку 200, 220, 250 class) мощностью и расположением посадочных креплений. Мощность трансформатора должна быть согласована с мощностью подключенного магнетрона.

Если мощность нового трансформатора будет меньше (100-200 Ватт), то печь будет немного недогревать, необходимо увеличить время нагрева. Если мощность будет больше – ничего страшного не произойдет, немного увеличиться запас мощности и соответственно ресурс трансформатора.

1″ :pagination=pagination :callback=loadData :options=paginationOptions>

Порядок проверки исправности

Для проверки исправности импульсного трансформатора используется аналоговый или цифровой мультиметр. Цифровое устройство обладает преимуществами, благодаря удобству применения. Его не нужно дополнительно подстраивать, достаточно убедиться в наличии питания и целостности проводов подключения.

Также читайте: Трёхфазный масляный трансформатор — ТМН

Аналоговый мультиметр настраивается следующим образом:

  • выбирается режим эксплуатации переключением в область минимальной величины сопротивления при измерении;
  • провода вставляются в контакты прибора и соприкасаются друг с другом;
  • специальной подстройкой стрелка выставляется на ноль;

Если совместить стрелку с нулём не получается, это говорит о проблемах с элементами питания, нуждающимися в замене.

Если трансформатор является составной частью некоторого аппарата, желательно отделить этот элемент от остальной конструкции, чтобы исключить воздействие сопутствующих помех при диагностике.

Проверка с помощью осцилографа:

Неисправность прибора может объясняться следующими проблемами:

  • повреждённым сердечником;
  • подгоревшими соединениями;
  • нарушением изоляции проводов, вызывающим короткое замыкание обмотки;
  • разрывом провода.

Кроме инструментальных измерений, необходимо обращать внимание на внешний вид аппарата. О неисправности может свидетельствовать подгоревшая обмотка, следы гари и соответствующий запах

Разновидности

Трансформаторы подразделяются на следующие группы:

  • Которые понижают и повышают.
  • Силовые в большинстве случаев нужны для уменьшения определенного напряжения.
  • Устройства тока для подачи потребителю вечной величины тока и ее задержки в определенном диапазоне.
  • Одно- и многофазные.
  • Для сварки.
  • Импульсные.

В зависимости от работы устройства изменяется и принцип подхода к вопросу о том, как проверять обмотки. Мультиметром можно проверить только маленькие приборы. Силовые машины уже потребуют иного подхода к диагностике проблемы.

https://youtube.com/watch?v=9TyGSORsa3I

Метод прозвонки

Способ диагностики омметром может помочь с вопросом о том, как проверять трансформатор питания. Прозванивают сопротивление между выводами 1 обмотки. Таким образом, создается целостность проводника. Перед таким моментом, происходит осмотр корпуса на предмет нагаров, наплыва из-за нагрева.

После этого, замеряют нынешние значения в Омах и сравнивают их с паспортными данными. Если таковых нет, то понадобится вспомогательная диагностика под напряжением. Прозвонить советуют каждый вывод относительно специального корпуса прибора, куда подключают заземление.

Перед замерами стоит отключить все концы агрегата. Отсоединить от цепи их советуют и в целях личной безопасности. Также необходимо проверить наличие электронной схемы, которая часто есть в новых моделях питания. Её тоже нужно выпаять перед проверкой.

Постоянное сопротивление может говорить о целой изоляции. Значения в пару килоом уже начнут вызывать мысли о пробоях на корпусе. Еще, это может быть из-за скоплений грязи, пыли или воды в воздушных частях устройства.

https://youtube.com/watch?v=JLthJvRUL10

Как проверить трансформатор на межвитковое замыкание под напряжением

Манипуляции с поданным питанием выполняют, когда думают, как проверить устройство на межвитковое замыкание. Если вы знаете величину питающего напряжения трансформатора, для которого предназначается трансформатор, то замеряют вольтметром значение холостого хода. То есть провода выводные могут быть в воздухе.

Если значение напряжения отличается от стандартного значения, то делают выводы о настоящем замыкании в обмотках. Если при работе прибора вы услышали треск, искрение, то этот прибор лучше быстро выключить. Он сломан. Есть допустимые погрешности при проверке:

  • Значения напряжения отличаются на 20%.
  • Для сопротивления нормальным считается разброс значений в 50% от паспортных данных.

https://youtube.com/watch?v=IvEVnqo1kS0

Замер амперметром трансформатора 220 В на 12 В

Теперь узнаем, как провести диагностику трансформатор тока. Его включают в цепь: штатную или собственно сделанную. Главное, чтобы значения тока было больше стандартного. Замеры амперметром выполняются в первичной цепи и во вторичной.

Ток в первичной цепи сравним с вторичными показателями. Точнее, разделяют первые значения на замеры во вторичной обмотке. Коэффициент трансформации стоит собирать из справочника и сравнивать со своими расчетами. Результаты должны быть схожи.

Трансформатор тока запрещается замерять на холостом ходу. На вторичной обмотке в таком случае может произойти очень высокое напряжение, которое может повреждать изоляцию. Также стоит соблюдать полярность подключения, ведь это влияет на работу всей схемы. Вот вы и узнали, как найти первичную обмотку трансформатора. Ну и самое главное проверить сам блок питания и его мощность.

Если вы не знаете где вход, посмотрите на информацию в паспорте.

Трансформатор из микроволновки

Описание

Деталь представляет собой небольшой блок с несколькими катушками.

Обмотки охватывают магнитопровод и занимаются преобразованием поступающей энергии.

При изготовлении ленточных обмоток используются такие материалы:

  • медный эмальпровод с лаковой изоляцией:
  • алюминиевый провод с защитой из стекловолокна.

Характеристики

Трансформаторы являются своеобразными источниками питания для магнетронов, которые выделяют тепло.

Они прокачивают мощность в 1500 — 2000 Вт, преобразуя её на выходе в 500 — 800 Вт. Трансформатор включает в себя несколько обмоток, поэтому он выглядит таким большим.

К первичной поступает напряжение в 220 вольт.

Вторичные снижают переменное напряжение, приводя к накальной обмотке. Она необходима для эмиссии электронов.

Следующая обмотка служит для возникновения постоянного напряжения. Электроны начинают своё движение, благодаря чему появляется излучение, необходимое для подогрева еды.

Рекомендации по самостоятельному ремонту

Выполняя ремонт сварочных аппаратов инверторного типа следует придерживаться определенного алгоритма:

  1. При возникновении неисправности, нужно немедленно отключить электрический прибор от сети, дать ему остыть и лишь после этого следует открывать металлических кожух.
  2. Диагностику необходимо начинать с визуального осмотра электротехнических компонентов инвертора. Нередки случаи, когда ремонт инверторного сварочного аппарата заключается в простейшей замене поврежденных деталей или пропайке токопроводящих контактов. Визуально увеличившиеся конденсаторы или треснувшие транзисторы нужно заменять в первую очередь.
  3. Если при визуальном осмотре не удалось определить причину неисправности сварочного аппарата, необходимо перейти к проверке параметров деталей при помощи мультиметра, вольтметра и осциллографа. Наиболее частые поломки силовых блоков связаны с нарушением работы транзисторов.
  4. После замены электротехнических элементов стоит перейти к проверке печатных проводников, расположенных на плате инвертора. При обнаружении оторванных или поврежденных дорожек на печатной плате сварочного инструмента нужно немедленно устранить дефект путем запаивания перемычек или восстановления дорожек при помощи медной проволоки необходимого сечения.
  5. По завершению работы с дорожками имеет смысл перейти к обслуживанию разъемов. Если инверторный прибор переставал работать постепенно, то возможно имеет место быть плохой контакт в соединительных разъемах. В таком случае достаточно промерять все контакты при помощи мультиметра и зачистить разъемы обыкновенным бытовым ластиком.
  6. Несмотря на то, что неисправности сварочного инвертора редко бывают связаны с диодными мостами, будет не лишним проверить и их работоспособность. Проводить диагностику данного электротехнического элемента лучше в выпаянном виде. Если все ножки моста прозваниваются накоротко, то следует выполнить поиск неисправного диода и произвести его замену.
  7. Последним этапом в ремонте инвертора служит проверка платы и пультов управления. Диагностика всех компонентов платы должна производиться при помощи высокоразрешающего осциллографа.

При выполнении самостоятельных ремонтных работ следует не забывать о правилах безопасности:

  • нельзя использовать электрические приборы без защитного верхнего кожуха;
  • проведение всех диагностических и ремонтных работ следует осуществлять на полностью обесточенном оборудовании;
  • удаление скопившейся пыли и грязи безопаснее всего проводить при помощи воздушного потока, формируемого компрессором или баллоном с сжатым газом;
  • очистку печатных плат необходимо производить с использованием нейтральных растворителей, нанесенных на специальную кисточку;
  • длительное хранение электрических приборов нужно производить в сухих помещениях в полностью выключенном состоянии.

Большинство инверторных электроприборов поставляется в комплекте с сопроводительной документацией. В этих бумагах можно отыскать описание наиболее типичных неисправностей и методов ремонта. Поэтому, при возникновении неисправностей следует внимательно изучить документацию и лишь потом приступать к ремонтным работам.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Распродажа для Вас
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
