Домашний кинотеатр 5 1 и 7 1: подключение акустики, настройка и разница с 2.1

Подключение домашнего кинотеатра

Под домашним кинотеатром пользователи подразумевают разные наборы устройств. Это либо многоканальная акустика, либо комплект из телевизора, плеера и колонок. Далее мы разберем два варианта:

Как использовать ПК в качестве источника звука и изображения, подключив к нему телевизор и колонки.
Как напрямую подключить имеющуюся акустику кинотеатра к компьютеру.

Вариант 1: ПК, телевизор и колонки

Для того чтобы воспроизвести звук на колонках от домашнего кинотеатра, потребуется усилитель, в качестве которого обычно выступает комплектный DVD-плеер. В некоторых случаях это может быть встроенный в одну из колонок, например, сабвуфер, модуль. Принцип подключения в обеих ситуациях идентичен.

Поскольку разъемы ПК (3.5 miniJack или AUX) отличаются от тех, что расположены на плеере (RCA или «тюльпаны»), нам понадобится соответствующий переходник.

Штекер 3.5 мм подсоединяем к стереовыходу на материнской плате или звуковой карте.

«Тюльпаны» подключаем к аудиовходам на плеере (усилителе). Обычно такие разъемы обозначаются как «AUX IN» или «AUDIO IN».

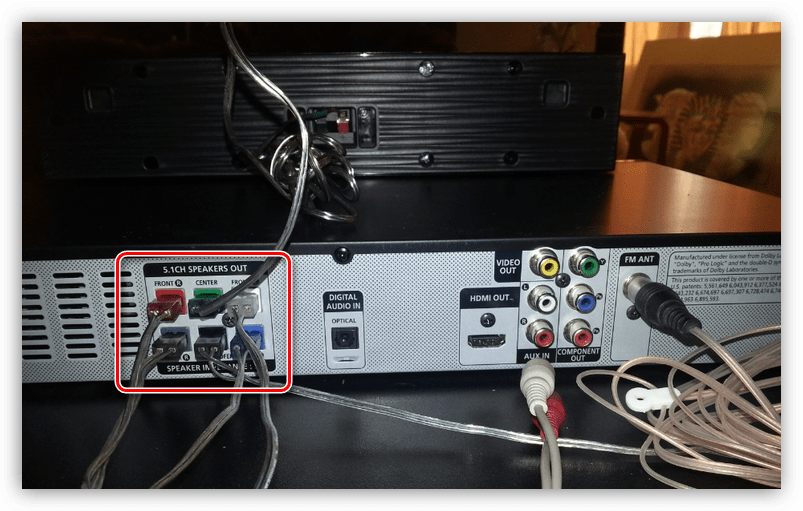

Колонки, в свою очередь, включаются в соответствующие гнезда на DVD.

Для передачи изображения с ПК на телевизор требуется соединить их кабелем, тип которого определяется разновидностью имеющихся на обоих устройствах разъемов. Это могут быть VGA, DVI, HDMI или DisplayPort. Два последних стандарта также поддерживают передачу аудиосигнала, что позволяет пользоваться встроенными в «телек» динамиками без использования дополнительной акустики.

Адаптер eSata

Еще один удобный способ быстрого подключения накопителей и различных приводов, но почему-то не получивший широкого распространения. Для этого необходимо установить планку с разъемами eSATAp на передней или задней панели компьютера и подключить соответствующие SATA-кабели и питание (рис. слева). Накопитель или привод подключается специальным eSATAp-кабелем (рис. справа)

Обратите внимание именно на eSATAp-вариант, позволяющий подключать 3.5-дюймовые накопители и приводы, требующие питание 12В. Основное преимущество такого способа — полное отсутствие задержек, так как при работе не используются сторонние контроллеры

Винчестеры с SATA-разъемом еще довольно актуальны, вот только модели с небольшой емкостью не представляют практического интереса и только мешают. От них идет постоянный шум, они греются и нагревают соседние элементы, а также требуют провода для подключения. Поэтому целесообразнее подключать их по необходимости.

Данный адаптер является аналогом первого, но рассчитан только на подключение SATA-накопителей формата 2.5″. Имеет объединенную SATA-колодку (питание + данные). Интересной особенностью является наличие дополнительного «хвостика» USB 2.0 для подключения требовательных к питанию накопителей.

В качестве примера подключение SSD-накопителя небольшой емкости:

Это наиболее универсальная модель, позволяющая подключать практически все различные накопители или приводы с интерфейсом IDE и SATA. Дополнительный разъем питания 12 В расположен с обратной стороны, а в комплекте поставляется блок питания.

Очень удобное приспособление для быстрого подключения накопителей. Есть множество различных моделей, отличающихся между собой как внешним исполнением, так и используемым мостом. Бывают в закрытом и полуоткрытом корпусе из пластика или металла. Есть модели как для 2.5-дюймовых накопителей, так и 3.5-дюймовых винчестеров. Подключение к компьютеру осуществляется, как правило, посредством USB 3.0.

READ Как подключить автомобильный сабвуфер без усилителя к компьютеру

В продаже можно встретить так называемые «внешние накопители» — это есть не что иное, как контейнер (внешний бокс) с установленным накопителем под собственной маркой. Вот только накопители там стоят не всегда удачные и разобрать их проблематично.

Док-станция — более эстетичный вариант адаптеров, но в то же время более дорогой и более функциональный. Накопители, как правило, вставляются сверху. Поддерживается горячее подключение. Есть варианты как для 2.5″ накопителей без внешнего питания, так и для 3.5″ винчестеров с отдельным или встроенным блоком питания. Встречаются модели как на один накопитель, так и на несколько.

Особенности подключения

проще подсоединить технику одного производителя, так как формат разъемов один или легко совместимый;
застарелые порты (VGA, DVI) передают только видеоконтент, поэтому для передачи звукового сигнала необходимо дополнительно использовать другие разъемы;
если качество изображения или звука неудовлетворительное, попробуйте обновить или переустановить видеокарту;
операционные системы последних версий автоматически распознают ту технику, которая подсоединяется, и позволяют использовать сразу несколько экранов мониторов. Устарелые разновидности ОС требуют дополнительную установку дисков или некоторые файлы;
при покупке провода учитывайте то, что длина должна быть достаточной для подсоединения домашнего кинотеатра к ноутбуку.

NAS или сетевое хранилище

Как вы уже знаете, NAS представляет собой массив из нескольких дисков, объединенных в RAID 0 или 1 для двухдисковых массивов и RAID 5 для трехдисковых и выше. Возможны и другие варианты RAID, но их реализация будет зависеть уже от конкретной модели NAS. READ Как подключить компьютер к интернету через сим карту

Многие задумываются: «Какой именно NAS лучше выбрать для домашнего хранилища?». Выбор модели сетевого хранилища зависит от размера медиаколлекции, а также от потребностей в дополнительных сервисах для работы с контентом в NAS-накопителе, такие как облачное резервирование или удаленный доступ. Я сейчас готовлю статью по небольшому обзору четырехдисковых хранилищ. Она появится на сайте следом за этим материалом.

Выбор производителя NAS

В своей работе я использую NAS трех производителей: Synology, QNAP и Thecus. Все перечисленные мной выше возможности вы найдете в этих сетевых хранилищах. Если Вам необходим транскодинг (transcoding) видео, то к выбору модели NAS необходимо подойти очень внимательно, но о транскодировании видеопотока мы поговорим чуть ниже.

Выбор роутера для домашней сети

Роутер будет выполнять две основные функции:

Лучшим решением для подобных задач будет Wi-Fi роутер с поддержкой LAN1000 (гигабитная сеть) и протокола 802.11n, а лучше 802.11ac.

Совет. При наличии возможности подключайте все стационарные устройства в домашней сети (NAS, Desktop PC, Smart TV) кабелем, что позволит создать дополнительную надежность и пропускную способность для HD и Ultra HD видео высокой четкости. Если нет возможности подключить подобное устройство кабелем, то рекомендую использовать двухканальный Wi-Fi роутер стандарта 802.11n и выше.

Роутер должен иметь встроенный свитч на 4 порта и больше с поддержкой LAN1000 для подключения стационарных устройств. Вам также может потребоваться USB порт для подключения сетевого принтера,сетевого диска или USB-модема в качестве резервного интернета. Лучшие показатели в беспроводных сетях демонстрируют устройства с поддержкой Dual-Band, Tri-Band и MIMO. Что касается брендов, то я приверженец Asus, Netgear и Linksys. Только эти роутеры я использую при организации домашней сети у своих клиентов, если конечно не приходится работать с уже купленной техникой.

Необходимые настройки

Перед тем как подключить ДВД к компьютеру, необходимо выполнить ряд дополнительных действий, которые позволят произвести успешное подключение:

Теперь нужно произвести настройки звука. Для этого откройте в меню «Пуск» «Панель управления», там найдите раздел под названием «Оборудование и звук» и выберите «Звук».

В параметрах укажите количество колонок. Чаще всего их количество не менее пяти. Это делается с целью корректировки воспроизведения звуков.

На последнем этапе включается плеер. В его настройках следует указать необходимый для аудиовыхода канал.

После этого можно приступать к проверке полученного результата. В том случае, если что-то не работает, необходимо каждое устройство проверить по отдельности. Таким образом вы сможете узнать, работают ли они исправно или же что-то повреждено.

Источник

Домашний кинотеатр как усилитель звука

Компьютер является основным, на нем вы смотрите кино, а комплект колонок является лишь усилителем для более качественного звука. Такая схема наиболее актуальна для старых моделей домашних кинотеатров, которые менее функциональны. Для подключения нужно использовать кабель с двумя тюльпанами на одном конце и разъемом мини-джек на другом.

К DVD плееру подключаем тюльпаны в гнездо “Вход” (IN).
На компьютере в свободное гнездо звуковой карты вставляем мини-джек.
Проводим некоторые манипуляции с настройкой: необходимо определить появившийся кабель как выход на 6 колонок.

Звук будет автоматически распределяться на нужный динамик, создавая объемное звучание в комнате.

Несмотря на простоту, первый тип подключения имеет свои преимущества. Собственно, легкость подключения — это и есть основное из них. К тому же, не потребуется никаких дополнительных элементов. Таким образом можно смотреть кино онлайн или играть в компьютерные игры и наслаждаться хорошим звуком. Минусов, как таковых, нет, но можно отметить, что при подобном подключении функционально ничего не меняется: домашний кинотеатр лишь позволяет улучшить качество звучания.

Специально покупать новую систему для такого подключения к ПК бессмысленно, только если у вас уже есть давно простаивающий плеер. В противном случае выгоднее вложить деньги в модернизацию компьютера: для подключения хорошей акустики стоит докупить мощную звуковую карту.

Схема подключения домашнего кинотеатра к телевизору

Базовая комплектация домашнего кинотеатра состоит из ресивера и акустической системы. Возможности ресивера довольно широки: он воспроизводит звук с дисков, флеш-памяти и даже с видеокассет. Из-за этого у него большое количество различных разъёмов, которые обязательно надо подключать в соответствии со схемой. Иначе вполне возможно, что будет отсутствовать или звук, или изображение. Может показаться на первый взгляд, что подключение домашнего кинотеатра к телевизору сложное, но это не так. Прежде всего должно быть представление о том, что придётся подсоединять:

Источник сигнала. В его качестве выступает DVD или Blue–Ray-проигрыватель.
Ресивер.
ТВ-панель или проектор.
Акустическую систему.
Цифровой оптический кабель.
Усилитель.

Подключение ресивера к ТВ для вывода изображения

Прежде чем подключить колонки от домашнего кинотеатра к телевизору, необходимо подсоединить ресивер. Это делается для того, чтобы удостовериться в выводе изображения на экран. Современные ТВ-панели, которые поступают в продажу, имеют стандартный разъём HDMI, с помощью которого осуществляется передача видеоданных и аудиодорожки в высоком качестве. Такой вариант отличается простотой и даёт возможность транслировать любой контент на экран в хорошем разрешении. Причём не только с внешнего носителя, но и в режиме онлайн, что очень актуально для владельцев Смарт ТВ. Соединение устанавливается при помощи идущего в комплекте кабеля. Для этого необходимо:

Один конец вставить в разъём «audio/video out» на приёмнике.
Другой конец в порт «in» на TV-панели.

Если разъёма HDMI нет, то соединение происходит с использованием коаксиального кабеля и штекеров разных цветов, которые вставляются в соответствующие по цвету порты на приёмнике и передающем устройстве.

Подключение аудиосистемы к ресиверу для выведения звука на колонки

Чтобы вывести звук телевизора через домашний кинотеатр, понадобится настроить аудиосистему, подсоединив её к ресиверу. Соединение осуществляется проводным и беспроводным способом. Как показывает практика, самый верный и надёжный способ подсоединения через провод. Даже не обязательно наличие порта HDMI. Достаточно будет тех разъёмов, которые есть в наличии у каждого телевизора, а именно портов для провода с тремя штекерами, именуемыми «тюльпан».

Современные технологии позволяют подключать аудиосистему без проводов. Соединение происходит посредством встроенного передатчика, который осуществляет трансляцию сигнала от проигрывателя на приёмник. Потом сигнал распределяется на динамики. При таком соединении достигается качественный звук, а расстояние до динамиков может составлять около 30 метров.

Убедитесь, что никакие предметы не препятствуют передаче сигнала.

Правильная расстановка колонок для объёмного звучания

Расстановке колонок надо уделить особое внимание, так как от этого зависит не только качество звучания, но и создание эффекта объёмности. Те, кто не знает, как подключить колонки самостоятельно, могут воспользоваться стандартной схемой, которая приведена ниже:

Справа и слева от экрана устанавливаются фронтальные колонки.
Центральную желательно разместить под телевизором или над ним. Именно в таком положении она обеспечит наилучшее звучание.
Тыловые динамики лучше всего установить позади зрителей. Так делается, чтобы получить звук в формате Dolby Surround.
Сабвуфер устанавливается так, чтобы исходящий из него звук не перекрывался мебелью и другими атрибутами обстановки комнаты. Его можно размещать где угодно.

Как правило, в комплекте поставляется система из 5 динамиков, состоящая из сабвуфера и колонок, но встречаются и другие комплекты. Специалисты рекомендуют устанавливать колонки так, чтобы они находились на одном уровне с головой зрителей. Именно так можно добиться оптимального эффекта. Сложности в сборе аудиосистемы нет, необходимо только чётко придерживаться инструкций.

Усилитель звука для ПК

Акустическую систему от домашнего кинотеатра можно использовать как усилитель звука при работе за компьютером: просмотр фильмов, игры, звучание музыки. Однако нельзя просто соединить колонки с системным блоком – ничего хорошего из этого не выйдет, т. к. требуется ресивер.

Таким образом, будет задействована вся акустическая система целиком, а если звук в фильме идёт справа, то и звучать он будет из правой колонки. Если же подключить акустику от домашнего кинотеатра напрямую, то либо сгорит звуковая карта на компьютере, либо испортятся колонки (звук будет такой силы, что акустика не выдержит напряжения).

Осуществлять процедуру подключения следует правильно, через кабель формата mini-jack «тюльпаном»:

Mini-Jack штекер вставляется в соответствующий разъём на системном блоке ПК (помечен зелёным цветом, туда же подсоединяются наушники);
красный и белый штекеры на «тюльпане» подключатся к DVD-проигрывателю с пометкой «In» в соответствующие цвета на панели;
колонки кинотеатра следует присоединить к плееру идущим в комплекте кабелем (или их набором), все разъёмы помечены, но для верности можно воспользоваться инструкцией от домашнего кинотеатра;
на компьютере следует зайти в настройки звуковой карты (обозначается как «Звуковые входы/выходы») и изменить тип с 2.0 на 5.1 (это и есть 6 колонок акустической системы);
на DVD-проигрывателе также необходимо изменить канал звукового входа, чтобы звук правильно переводился на колонки;
в случае ошибки звук проигрываться не будет в принципе, поэтому можно смело экспериментировать;
после всех настроек включается любая аудиодорожка (музыка, фильм, игра) и проверяется качество и наличие звука.

Способ 2. (Digital) Optical -> Multichannel Analog

Ради этого статья и затевалась. Мне часто задают вопросы вида: «Как подключить мой домашний кинотеатр к новому телевизору? У него нет аналоговых аудиовыходов!».

У моего DEXP есть только двухканальный мини-джек и оптический Toslink. На время до покупки новой акустики старый комплект 5.1 я подключил при помощи такого китайского конвертера.

Внутри устройства прячется довольно примитивный цифроаналоговый преобразователь и DSP-процессор — микросхема, отвечающая за микширование, эквалайзинг и эффекты.

Применение очень простое — подключаем в аналоговые RCA-выходы акустическую систему, с другой стороны подаем аудиосигнал через коаксикальный или оптический разъем и внешнее питание от комплектного блока питания.

Если сигнал соответствует числу подключенных каналов акустики — он проходит без микширования и обработки. Как есть.

То есть, если у фильма 5.1-канальная аудиодорожка, и мы используем соответствующую аудиосистему — качество звука будет таким же, как в оригинале.

Если на него подается двухканальная дорожка, то сигнал преобразовывается с помощью «виртуального» микширования в процессоре, и раскидывается на все колонки.

Конечно, это сильно отличается от настоящего 5.1-канального звука, но, все-таки — звучит приятнее, чем обычное стерео. Если, конечно, мы говорим о фильмах.

Так можно подключить акустику и к другим устройствам — например, через обычных выход для наушников ноутбука, планшета или плеера.

Но на выходе получится только виртуальный 5.1-канальный звук, даже если изначальная дорожка — многоканальная. Из стереоразъема иного получить не выйдет.

При необходимости, конвертер позволяет воспроизводить любой входящий аудиосигнал в двухканальный. Удобно для музыкальных систем стандарта систем 2.1, а так же в тех случаях, когда DSP-конвертер воспроизводит дорожку некорректно.

Особенности подключения в зависимости от марки домашнего кинотеатра

Нюансы подключения связаны с комплектацией выбранной марки домашнего кинотеатра. Так, для передачи видеосигнала с ресивера на монитор или телевизор возможно оснащение коммутируемых устройств различными типами разъёмов:

HDMI;
COMPONENT V >Для передачи многоканального звука также могут быть реализованы различные технологии и подходы:

оптоволоконный кабель;
коаксиальный кабель;
коннекторы с разъёмами типа «тюльпан» красного и белого цвета;
кабель с разъёмами на одном конце типа «тюльпан», а с другой — миниджек.

Сам алгоритм подключения при этом остаётся неизменен: соединение аудио- и видео- входов/выходов, расстановка и подключение колонок в соответствии с инструкцией производителя, проведение тестового запуска.

Виды разъёмов

Перед подключением нужно определиться, какие порты есть в двух устройствах. Это делается для того, чтобы выбрать нужный провод для соединения акустической системы и портативного ПК.

HDMI – разъем, внешне похожий на USB порт, но длиннее и тоньше. Передает в одном кабеле данные видеосигналов со звуком. Обеспечивает цифровой сигнал, при этом настройки занимают минимум усилий.
VGA напоминает прямоугольник с закругленными углами. Разъём состоит из 15 контактов (5 контактов в 3 ряда), обеспечивает передачу аналогового видеосигнала. Для передачи звука необходим дополнительный кабель, соединяющий разъем наушников с колонками или кинокомплексом.
RCA. Иногда можно встретить в ноутбуках разъем композитного видео (как правило, жёлтого цвета). Чтобы передавать аудио сигнал, используйте гнездо под наушники через «Mini-Jack» – «RCA».

Какие кабели используются для подключения

Качественное объемное звучание из колонок напрямую зависит от того, какие кабели используются при подсоединении. Разобравшись с основными типами разъемов, остается выбрать подходящий кабель, через который будут соединяться устройства.

Кабель HDMI ARC. Считается интерфейсом высокой четкости, через него подсоединяют к плазме современную акустику, например, звуковые панели и домашний кинотеатр. Кабель HDMI ARC способен транслировать действительно качественный объемный звук.

HDMI ARC выпускаются в трех форм-факторах:

Full Size – для габаритной аппаратуры (телевизоры);
Mini-HDMI – для смартфонов, планшетов;
Micro-HDMI – для лэптопов, ноутбуков, некоторых планшетов.

Кабель с интерфейсом Scart-RCA. «Расческа» и разноцветный «тюльпан» позволяют подсоединять дополнительную акустику, когда интерфейсы подключения не совпадают на соединяемых устройствах.

Линейный выход и гнездо для гарнитуры. Распространенное подключение для стереофонического звука, когда аппаратура не имеет других разъемов. Дополнительные динамики подключаются посредством TRS или Г-образного переходника 3,5 мм mini Jack — 2RCA.

Цифровой оптический аудиокабель. Сразу стоит отметить, что оптический порт устанавливается на новейших моделях TV, подключение через этот выход обеспечивает наилучшее многоканальное качество передачи звука.

Кабель-переходник HDMI-RCA (тюльпан). При подключении техники с разъемами HDMI и RCA, кроме возможности простого физического соединения, нужно учитывать технические нюансы. Необходимость преобразования сигналов чаще всего достигается выбором правильного конвертера. Так для ТВ с портом HDMI ARC к колонкам с разъемом RCA (тюльпан) – звуковой конвертер HDMI ARC to RCA/3,5 мм.

Кабель-переходник SCART-mini Jack. Хорошее решение для сабвуфер + телевизор, когда на ЖК-панели отсутствует вход для наушников.

Это основные виды кабелей и переходников, которыми чаще всего подключается дополнительная акустика к любым моделям TV.

Система беспроводного подключения

Развитие производства аудиоаппаратуры дало толчок к появлению беспроводных модулей, которые значительно упрощают подсоединение систем аудио и видео. Чтобы организовать работу многокомпонентного комплекса, выбирают из двух вариантов: определяют точку передачи сигнала (например, маршрутизатор) или используют в виде приемника интегрированный модуль Bluetooth.

Дополнением к проводным каналам встречается беспроводной WLAN-модуль. С помощью LAN или WLAN-адаптера сетевой выход аппаратуры Wi-Fi с передатчиком подключается к маршрутизатору. Такая конфигурация обеспечивает максимально качественный звук и изображение.

В портативных ПК на базе процессора Intel встроен метод беспроводного модуля WiDi (Wireless Display). Он воспроизводит видео с разрешением 1080p. Для этого нужен адаптер WiDi (в некоторых моделях он встроен), который подсоединяется через гнездо HDMI на домашнем кинотеатре.

Для обеспечения беспроводного подсоединения с помощью USB-порта, необходимо специальное устройство Q-Waves Wireless USB AV. Приемник устанавливается на HDMI или VGA порт телевизора, а передатчик подключается к USB-порту портативного ПК.

Производители акустических систем постоянно обновляют модельный ряд и наращивают уровень технических характеристик многокомпонентных комплексов. Пользователи также повышают требования к инструментам коммуникации: они должны не только обеспечивать высококачественный звук и изображение, но и взаимодействовать между собой. Вывод видео и звука с портативного ПК на большой экран домашнего кинотеатра возможно как с помощью проводов, так и беспроводного соединения.

https://youtube.com/watch?v=KesWJCnpSd8

Подключение домашнего кинотеатра

Как использовать ПК в качестве источника звука и изображения, подключив к нему телевизор и колонки.
Как напрямую подключить имеющуюся акустику кинотеатра к компьютеру.

Вариант 1: ПК, телевизор и колонки

Поскольку разъемы ПК (3.5 miniJack или AUX) отличаются от тех, что расположены на плеере (RCA или «тюльпаны»), нам понадобится соответствующий переходник.

Штекер 3.5 мм подсоединяем к стереовыходу на материнской плате или звуковой карте.

Колонки, в свою очередь, включаются в соответствующие гнезда на DVD.

Если разъемы различаются, потребуется переходник, который можно приобрести в магазине. Нехватки таких устройств в розничной сети не наблюдается

Обратите внимание, что адаптеры могут отличаться по типу штекеров. Это вилка или «male» и розетка или «female». Перед покупкой необходимо определить, какого типа гнезда присутствуют на компьютере и телевизоре

Перед покупкой необходимо определить, какого типа гнезда присутствуют на компьютере и телевизоре.

Подключение осуществляется предельно просто: один «конец» кабеля включается в материнскую плату или видеокарту, второй — в телевизор.Таким образом мы превратим компьютер в продвинутый плеер.

Вариант 2: Прямое подключение колонок

Такое подключение возможно в том случае, если на усилителе и компьютере имеются нужные разъемы. Рассмотрим принцип действий на примере акустики с канальностью 5.1.

Для начала нам потребуется четыре переходника с 3.5 мм miniJack на RCA (см. выше).
Далее этими кабелями соединяем соответствующие выходы на ПК и входы на усилителе. Чтобы это сделать правильно, необходимо определить назначение разъемов. На самом деле все довольно просто: возле каждого гнезда прописана нужная информация.
R и L (Right и Left) соответствуют стереовыходу на ПК, обычно зеленого цвета.
FR и FL (Front Right и Front Left) подключаются к черному гнезду «Rear».
SR и SL (Side Right и Side Left) – к серому с названием «Side».
Центральные колонки и сабвуфер (CEN и SUB или S.W и C.E) включаются в оранжевый разъем.

Если какие-то гнезда на вашей материнской плате или звуковой карте отсутствуют, то некоторые колонки попросту окажутся незадействованными. Чаще всего в наличии имеется только стереовыход. В этом случае используются входы AUX (R и L).

Стоит иметь в виду, что иногда, при подключении всех колонок 5.1, вход стерео на усилителе может не использоваться. Это зависит от принципа его работы. Цвета разъемов могут отличаться от указанных выше. Подробную информацию можно узнать из инструкции к устройству или на официальном сайте производителя.

Настройка звука

После подключения акустической системы к компьютеру может потребоваться ее настройка. Делается это с помощью программного обеспечения, включенного в комплект поставки аудиодрайвера, или стандартными средствами операционной системы.

Заключение

Информация, приведенная в данной статье, позволит вам использовать имеющуюся под рукой технику по ее прямому назначению. Процесс создания симбиоза домашнего кинотеатра с компьютером довольно прост, достаточно иметь в наличии необходимые переходники

Обращайте внимание на типы разъемов на устройствах и адаптерах, а при возникновении трудностей с определением их назначения читайте мануалы

Компьютер так плотно вошел в нашу повседневную жизнь, что заменил множество другой техники. Однако узкоспециализированные устройства обладают большими преимуществами, и по-прежнему остаются востребованными. Например, домашний кинотеатр идеально подходит для просмотра фильмов. В то же время, возможности обоих видов техники можно расширить за счет коммутации. Для этого нужно лишь знать, как подключить домашний кинотеатр к компьютеру, и сделать это правильно.

Подключение через локальную сеть

Современные модели домашних кинотеатров очень часто имеют возможность подключения к домашней локальной сети. В данном случае есть отличный вариант для их совместной работы: медиацентр будет работать по своему прямому назначению — для просмотра фильмов. На компьютере можно открыть общий доступ к папке с фильмами, сериалами и музыкой и воспроизводить их через домашний кинотеатр.

Удобнее, конечно, использовать сеть Wi-Fi. Настройки подключения будут зависеть от настроек вашего роутера. Достаточно выставить правильные параметры, ввести пароль при необходимости и наслаждаться любимыми фильмами. При желании можно сделать домашний мини-сервер, на котором будет храниться в общем доступе весь мультимедийный контент. Его можно будет смотреть и слушать с домашнего кинотеатра, со всех домашних компьютеров, мобильных устройств.

У такого варианта подключения много преимуществ:

Домашний кинотеатр используется по своему назначению.
Можно смотреть фильмы, скачанные из интернета на компьютер и хранящиеся в домашней фильмотеке.
Можно использовать уникальные функции кинотеатра, например, караоке,подключив микрофон.

Из минусов разве что можно выделить невозможность смотреть видео непосредственно на компьютере, используя возможности домашнего кинотеатра.

Подключение домашнего кинотеатра к компьютеру

Домашний кинотеатр (ДК) включает в себя множество различных технических устройств. Чаще всего, когда говорят домашний кинотеатр, имеют ввиду либо многоканальную акустическую систему, либо набор из телевизора, видеоплеера, саба и аудиоколонок.

Поэтому существуют два основных способа подсоединения домашнего кинотеатра к ПК.

Использовать персональный компьютер в роли источника видео и аудио. Для этого потребуется соединить его с внешними колонами и телевизором.
Напрямую подсоединить акустическую систему ДК к компьютеру.

Рассмотрим каждый из них поподробней.

Способ 1 – подключение через телевизор

Чтобы вывести звук на колонки ДК, необходим усилитель. Как правило, в этой роли используется обычный DVD-проигрыватель. Однако возможен вариант, при котором усилитель уже встроен в какую-то из колонок. Например, в сабвуфер или модуль. Несмотря на такое технически разное исполнение усилителя, процесс подключения универсален и выглядит следующий образом.

В первую очередь, из-за различия выходных портов ПК и ДВД-плеера, потребуется приобрести специальный переходник Jack 3,5 мм — «тюльпаны».
Затем 3.5 миллиметровый конец переходника вставляется в стереовыход на звуковой карте. Иногда этот выход может быть прямо на материнке.
Второй конец переходника с тюльпанами красного и белого цвета идет ко входам усилителя. Они будут обозначены как «AUX IN» или «AUDIO IN».
И последним шагом будет подключение колонок к ДВД-плееру.

Видеоряд с ПК на выбранный телевизор будет передаваться через специальный кабель. Его тип зависит от наличия тех или иных разъемов на ПК и телевизоре. Основными типами таких кабелей являются:

HDMI
DVI
VGA
DisplayPort

HDMI и DisplayPort могут также передавать и аудиосигнал. Иногда это очень удобно, ведь из цепочки исключается дополнительная акустика: в таком случае звук будет идти через встроенные телевизионные динамики.

Если на устройствах разные разъемы, то потребуется приобрести ещё один переходник.

После покупки нужного кабеля один его конец вставляется в ТВ, а второй в ПК. На этом работу по подключению можно считать завершенной.

Способ 2 — Подключение колонок напрямую

Осуществим данный метод только при наличии необходимых выходов/входов на ПК и усилителе. Так как акустика с канальностью 5.1 является наиболее популярным вариантом, рассмотрим именно такое подключение. Во-первых, придется купить сразу 4 переходника с MiniJack на «тюльпаны». Этими переходниками соединяются выходы на ПК и входы усилителя. Чтобы не перепутать, что куда подключать, следует точно определить назначение всех разъемов. Обычно это не составляет никакого труда. Каждый разъем подписан.

R и L соответствуют стереовыходу на компьтере, окрашенному в зеленый цвет.
FR и FL соединяют с черным выходом «Rear».
SR и SL – к гнезду серого цвета с подписью «Side».
Центральные колонки и саб (CEN и SUB или S.W и C.E) подключают в разъем оранжевого цвета.

Выходы на компьютере для подключения акустики 5.1

Может быть такая ситуация, что отсутствуют требуемые выходы. В этом случае колонки не будут работать вовсе или частично. Обычно присутствует только стереовыход, тогда применяются только входы Right и Left.

Возможна также ситуация, что при подсоединении всех колонок, стереовход на DVD-плеере будет вообще не задействован. Это может быть связано с особенностями работы конкретно этой модели. Самым лучшим вариантом будет изучить инструкцию к устройству, чтобы не ошибиться в подключении.

Монитор компьютера вместо ТВ

Данная разновидность подключения чаще всего помогает в случае поломки телевизора или его общей неисправности. В целом это может помочь и при иных обстоятельствах, но перечислить все из них не представляется возможным.

Суть заключается в том, что для проигрывания изображения будет использоваться монитор ПК, в то время как всё остальное работает от домашнего кинотеатра.

Данный способ используют также любители видеоигр, только в обратную сторону: передают изображение с компьютерного монитора на большой экран. В обоих случаях подключение будет идентичным.

Чтобы соединить устройства между собой могут использоваться:

HDMI-кабель;
VGA-кабель, с «тюльпаном» или без такового.

Если у владельца имеется современный компьютер и такой же домашний кинотеатр, то скорее всего имеются HDMI-разъёмы. Подключать следует именно через него, т. к. данный формат передачи данных является лучшим в своём роде (как для видео, так и для аудио).

Для более старых моделей компьютеров и/или медиа-центров кинотеатра следует использовать VGA-кабель. Именно через него соединялись устройства до появления HDMI. Но у этого кабеля на обратном конце должен быть «тюльпан», если в медиа-центре нет VGA-разъёма.

«Тюльпаном» называется разветвление кабеля в три штекера с разными цветами. Чаще всего это красный, белый и жёлтый, но могут быть и другие (например, COMPONENTVIDEO с красным, синим и зелёным цветами).

У данного способа подключения нет особенных преимуществ или недостатков. Зачастую, это крайняя мера в спорных ситуациях (та же поломка телевизора и т. д.). С другой стороны, монитор компьютера обладает значительно меньшим откликом, и новые кадры будут появляться раньше, чем на экране телевизора. То есть сцены станут более динамичными, хотя современные модели телевизоров уже давно не уступают по функционалу компьютерным мониторам.
