Как подключить 2 и более телевизоров к одной антенне

Переходим к подключению

Многие владельцы спутниковых ресиверов и телевизионных приставок задаются вопросом, как подключить второй телевизор. Дело в том, что в технологическом плане это оборудование (за некоторыми исключениями) не обеспечивает подключение более чем к одному телевизору. Во-вторых, вам нужно купить дополнительный приемник или приставку.

Для цифрового телевидения от Ростелеком, Билайн и HD TV от Дом.ру правильная схема подключения для второго телевизора выглядит следующим образом:

Для подключения второго телевизора понадобится специальный разветвитель, каждый из которых подключен отдельным кабелем.

К сожалению, финансовая проблема часто оказывается решающей, и люди пытаются сэкономить всеми возможными способами. Поэтому, глядя на наличие нескольких разъемов на задней панели цифрового ресивера, они приходят к выводу, что все равно могут использовать один комплект для двух телевизоров.

Да, на самом деле это возможно, но с некоторыми ограничениями, которые для многих будут неприемлемы.

1. Один и тот же канал будет отображаться на обоих телевизорах.
2. Консоль будет использоваться одна. Переключение канала потребует перехода в следующую комнату к приемнику.
3. Вам нужно купить длинные интерфейсные кабели, и это может быть немного дороже. 15-метровый кабель HDMi стоит около 2500 рублей. Тюльпаны будут дешевле, но есть ограничение: помехи начинаются с 15 метров.

Если вас это не беспокоит, мы продолжим. Вы можете подключить второй телевизор к спутниковому ресиверу или декодеру IPTV одним из следующих способов:

Как подключить телевизионный сплиттер к 4 телевизорам

Схема подключения сплиттера с усилителем на 4 телевизора выглядит следующим образом:

1. Для начала выбрать наиболее подходящее место для делителя, после чего зафиксировать его на рабочей поверхности.
2. Далее – снять заглушки с каждого разъема, куда будут подсоединяться кабели, ведущие к ТВ-приемникам.
3. Коаксиальные кабели также подключить к самим телевизорам.
4. Последний шаг – подключение общего провода, который входит в квартиру от антенны.

На этом процедура монтажа будет завершена, на нее уходит от 10 до 15 минут.

Подключение может зависеть и от вида сплиттера:

1. С зажимом винтового типа. Не требуется пайка, подходит для любых типов кабелей.
2. С резьбовыми соединениями. Тоже не нужна пайка, но применяется исключительно для проводов с малым диаметром.
3. С коаксиальными гнездами. Подходит для подсоединения любых кабелей, к которым монтированы стандартные антенные штекеры.
4. Делители, для которых требуется пайка.

Бывает, что после подключения еще одного ТВ-приемника качество изображения на других телевизорах может упасть. В подобной ситуации есть два решения. Первое предполагает использовать активную антенну, например, польскую конструкцию. Второй вариант – покупка нового сплиттера с усилителем.

Существует несколько способов, с помощью которых можно повысить уровень сигнала. Если при передаче нагрузки на делитель наблюдаются высокие показатели, на входе в разветвитель можно установить один промежуточный модуль для усиления. В случае с возможной перезагрузкой рекомендуется на каждый выход установить раздельный активный компонент. Еще один вариант – установить один усилитель на входе, а на выходах поставить отдельные активные модули.

Выбор TV кабеля

Даже отличный телевизор и правильно надетые на концы кабеля F-штекера не смогут обеспечить высокое качество изображения на экране при использовании некачественного телевизионного кабеля. И возникает вопрос, а какой же антенный кабель лучше для подключения телевизора и по каким критериям его выбирать?

Устройство телевизионного кабеля

Рассмотрим, как устроен современный телевизионный коаксиальный кабель на примере кабеля типа CAT-703.

По центру всей длины коаксиального кабеля проходит медная, или стальная, покрытая медным слоем жила провода. Эта жила покрыта слоем изоляции из диэлектрического материала. На изоляцию надета экранирующая медная или сделанная из алюминиевой фольги оплетка, которая выполняет функцию второго проводника. Для защиты от механических и климатических воздействий кабель покрыт герметичной защитной оболочкой.

В недорогих кабелях применяют только алюминиевую оплетку, в бюджетных — медную, а в дорогих – алюминиевую и медную одновременно, как показано на фотографии.

Как проходит ток по антенному кабелю

Чтобы осознанно выбрать хороший антенный кабель, нужно представлять, как течет высокочастотный ток.
Ток в электрической сети протекает по всему сечению проводников.

Высокочастотный ток телевизионного сигнала течет по другому закону. Все знают, как отжимается белье в центрифуге стиральной машины: чем больше обороты, тем сильнее центробежная сила действует на воду, и она лучше удаляется из белья, белье становится суше. На собственном теле многие еще в детстве испытали, катаясь на каруселях, действие центробежной силы.

Аналогично течет и высокочастотный ток телевизионного сигнала в антенном кабеле. Чем выше частота, тем ближе к поверхности проводника он протекает. Проявляется скин-эффект. Если взять, например медный провод диаметром 10 мм и трубку такого же диаметра из меди с толщиной стенки 1 мм, то ток частотой 1000 МГц будет течь по ним с одинаковыми потерями!

Поэтому в антенных кабелях, применяемых для военной и космической аппаратуры, для снижения потерь сигнала (затухания) зачастую центральную жилу и оплетку кабеля покрывают тонким слоем серебра и даже золота. Это очень дорогое удовольствие, и в быту такие кабели не применяют.

Из-за малой величины телевизионного сигнала в антенном кабеле и его высокой частоты определить наличие его в кабеле и тем более провести измерения в домашних условиях без специализированных дорогостоящих приборов не представляется возможным. Только подключение антенного кабеля к телевизору позволит определить наличие и качество телевизионного сигнала.

Маркировка TV кабеля

Наибольшее распространение на рынке получили антенные коаксиальные кабели разных производителей с волновым сопротивлением 75 Ом марок RG 6U, SAT 50, SAT 703B и DG 113, которые успешно можно использовать для приема аналогового и цифрового телевизионного сигнала вплоть до передачи его со спутниковой антенны частотой до 2,15 ГГц. Марки приведены в порядке возрастания качества антенного кабеля – уменьшения потери сигнала (затухания) при передаче. Маркировка (обозначение) в обязательном порядке наносится на оболочке антенного кабеля по всей его длине через каждый метр с цифровой меткой метража.

Данная маркировка антенного кабеля обозначает следующее:

• CABLETECH – фирма-производитель CABLETECH (Китай).
• RG 6U/48 – марка кабеля.
• HIGH QUALITY COAXIAL CABLE – высококачественный коаксиальный кабель.
• 75 OHM – волновое сопротивление 75 Ом.
• 055М – метка метража, с каждым метром метка изменяется на 1.

Как выбрать антенный телевизионный кабель

На оболочке антенного кабеля в обязательном порядке должна быть маркировка, как показано выше. Антенный кабель должен иметь волновое сопротивление 75 Ом (на такое сопротивление рассчитаны все телевизоры и коммутационные приборы – усилители, разветвители, приставки для приема цифровых каналов DVB-T2). Внешний диаметр оболочки антенного кабеля должен быть не менее 6 мм. Центральная жила и экранирующая оплетка из электротехнической меди. Этим требованиям соответствуют антенные кабели марки SAT 703B и DG 113. В кабеле RG 6U центральная жила стальная, покрытая гальваническим методом медью, экран из алюминиевой фольги и оплетки из сплава меди, это бюджетный вариант.

Описать все представленные на рынке телевизионные кабели невозможно, но представленной информации вполне достаточно для правильного самостоятельно выбора.

Что нужно для подключения

Чтобы подключить одну антенну на два телевизора, потребуется наличие нескольких деталей:

1. Специальный сплиттер или разветвитель на несколько выходов. Используя это устройство, получится разделить сигнал таким образом, чтобы получилось несколько стабильных потоков. В магазинах есть несколько разновидностей устройства, и выбирать следует в зависимости от параметров принимаемого сигнала. Оборудование оснащено несколькими входами. Один предназначен для соединения с антенной, два других – с ТВ.
2. 5 разъемов, которые будут присоединяться к сплиттеру. Они должны быть совместимы с разветвителем.
3. Несколько переходников-штекеров.
4. Антенный кабель.

Придя в магазин за покупкой оборудования, чтобы соединить два телевизора, нельзя путать количество выходов на сплиттере. В продаже можно найти трехполосный агрегат, который применяют для соединения больше двух ТВ приемников.

Он не подходит для связи пары ТВ. В том случае, если придётся использовать тройной сплиттер, то в свободное отверстие нужно подсоединить балластный резистор, с сопротивлением в 75 Ом.

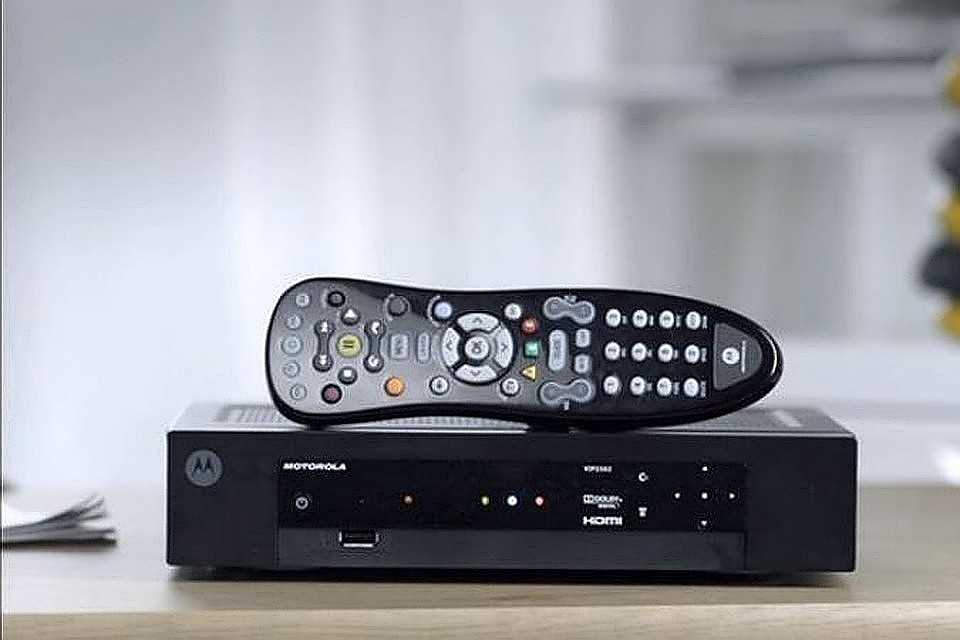

Выбор тюнера

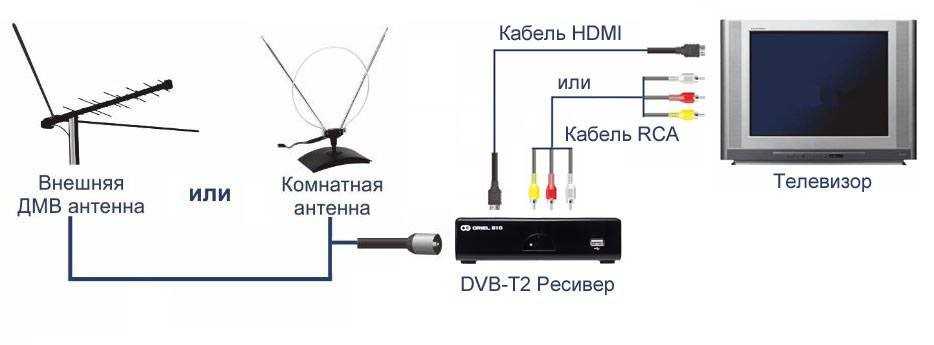

Если пользователь хочет просматривать цифровое ТВ, ему необходимо подключиться к одному тюнеру, который принимает видеосигнал. В современных телевизорах оборудование установлено производителями заранее и цифровая приставка не понадобится.

В магазинах можно найти разнообразные модели.

Среди них следует выбрать подходящий вариант в зависимости от конкретных условий:

1. Спутниковый тюнер подключают напрямую к «тарелке».
2. Кабельный ресивер принимает сигнал по телевизионному проводу.
3. Тюнер для эфирного телевизора получает сигнал от близкорасположенных телецентров через компактные аппаратуры.
4. Wi-Fi ресивер предназначен для подключения по беспроводной сети к интерактивному цифровому телевидению посредством интернета.

При покупке тюнера, следует обращать внимание на:

1. Применяемый вид вещания в зависимости от месторасположения дома.
2. Стандарт телевизионного сигнала.
3. Количество телевизоров, которые может поддерживать ресивер.
4. Дополнительные возможности оборудования.
5. Наличие ПДУ.
6. Органы управления на корпусе. Они пригодятся, если пульт дистанционного управления выйдет из строя.
7. Наличие интуитивного меню для простого управления устройством.
8. Необходимые разъёмы для подключения, в том числе HDMI.

Кстати, присмотритесь к Билайн ТВ (не реклама). Я пользуюсь и всем доволен. При покупке всегда нужно спрашивать у продавца наличие гарантии и обслуживания, а также сведения о компании изготовителе. Так можно рассчитывать на качество продукции, через которое получится соединить с антенной два телевизора.

Выбор сплиттера

Сплиттер необходим, если возникло желание к одной антенне подключить два телевизора. Устройство состоит из металлического корпуса с несколькими разъемами. Внутри установлена микросхема.

Чтобы подобрать подходящую модель, необходимо:

1. Подобрать канал с наибольшей частотой и выбрать такой разделитель, чтобы верхняя граница частотного диапазона у него была больше полученного показателя.
2. Определить, сколько телевизоров нужно подключить к одной антенне.
3. Выяснить величину затухания сигнала телевизора. Чем меньше будет показатель, тем стабильнее пользователь получит качество передачи изображения.

Какой усилитель использовать

В старых моделях телеприёмников нет опции «питание антенны», в этом случае допустимо применять усилитель с собственным блоком питания. Новые модели и телевизоры СМАРТ ТV, а также ресиверы имеют возможность подачи напряжения 5 В на плату усилителя. При таком варианте устанавливают усилитель с дистанционным питанием. Его крепят на антенне, питание подаётся по кабелю.

Несмотря на большое количество и разнообразие приёмных устройств, можно подобрать решения для любой комбинации приборов. Схема подключения даст положительный результат тогда, когда учтены и согласованы между собой все параметры элементов, входящих в её состав.

Настраиваем цифровое TV на телевизоре Samsung

Преимущество подобного типа передачи сигнала безоговорочно. Юзер лицезреет не только лишь доброкачественную картину с близкой к реальности передачей цвета, да и не следит перебои сигнала, когда заместо рисунки – белоснежные полосы либо снег.

Потому что настроить цифровые каналы на телеке Самсунг? Для этого модель должена соответствовать эталонам тюнера DVB-C. К счастью, разве что самые старенькые модели компании не соответствуют этому эталону. А если у вас Smart TV, то волнуется не о чем.

Ниже разглядим пошаговую аннотацию, как настроить цифровое телевидение на телеке Самсунг.

Настраиваем телеканалы: аннотация

Настройка цифровых каналов на телеке Самсунг происходит по последующей схеме:

• Включите устройство, возьмите пульт.
• Нажмите на кнопку “Меню”, почаще она расположена по центру пульта.
• Найдите в разделе “Меню” категорию “Канал”.
• Раскроется новое окно, найдете подкатегорию “Страна”.
• Время от времени Самсунг может добиваться пин-код. Если это вышло, введите один из этих кодов – 1234, 0000 либо 1111. Не переживайте, из-за неверного ввода устройство не будет заблокировано, это всего только традиционные пароли, которые задаются в автоматическом режиме.
• Если желаете настроить TV, кликните по пт “Другое”.
• Сейчас вернитесь вспять, перейдите в пункт “Кабельные характеристики поиска”.
• Осталось ввести некие характеристики. Введите частоту передачи сигнала – 290 000 kHz, а скорость передачи установите 6875 KS/s. Сейчас задайте модуляцию порядка – 256 QAM.
• Снова кликните “Назад”, найдете пункт “Автонастройка”.
• Нужно избрать источник сигнала, нажмите “Кабель”, потом “Цифровой”.
• Вы окажетесь в параметрах поиска, перейдите в последующую категорию – “Сеть”.
• Запустите конфигурации, нажав на пункт “Вход”.

После того, как устройство отыщет все доступные для вашей страны телеканалы, вы можете услаждаться просмотром возлюбленных телепередач и телесериалов.

Ручная настройка цифровых каналов на устройстве Самсунг нецелесообразна. Юзеру придется издержать очень много времени, чтоб всякий раз отыскивать частоту и закреплять ее за телеканалом.

Настройка цифровых каналов на телеке Самсунг так же обычная, как и регулировка аналогового либо кабельного TV. Просто придется задать частоту и скорость передачи сигнала. В остальном настройка кабельного TV от “цифры” ничем не отличается.

Способы усиления сигнала

Плохое качество сигнала – не приговор для пользователей цифровым ТВ. Усилить его можно несколькими способами:

• установить антенну как можно выше, точно направить на станцию вещания;
• при отсутствии результата вращать антенну, менять место расположения для приёма отражённого сигнала, который может быть сильнее;
• заменить модель широкополосного приёма на узконаправленную модель дециметрового диапазона;
• установить усилитель сигнала в случае пассивной конструкции.

Когда усилитель размещается в комнате, на самой антенне устанавливается нулевой согласователь. Это плата для соединения кабеля с конструкцией.

Какой усилитель использовать

В старых моделях телеприёмников нет опции «питание антенны», в этом случае допустимо применять усилитель с собственным блоком питания. Новые модели и телевизоры СМАРТ ТV, а также ресиверы имеют возможность подачи напряжения 5 В на плату усилителя. При таком варианте устанавливают усилитель с дистанционным питанием. Его крепят на антенне, питание подаётся по кабелю.

Несмотря на большое количество и разнообразие приёмных устройств, можно подобрать решения для любой комбинации приборов. Схема подключения даст положительный результат тогда, когда учтены и согласованы между собой все параметры элементов, входящих в её состав.

Установка усилителя для обеспечения качественного сигнала

Ещё одним принципиальным моментом, на который стоит направить внимание является улучшение свойства сигнала. Так как из 1-го источника мы делаем разветвление на два и поболее устройства, может снизиться качество получаемого изображения и звука

Для решения этой препядствия можно пользоваться особым усилителем, корректирующим напряжение и создающим рациональные условия для трансляции сигнала. Существует два вероятных варианта.

Ещё одним вариантом будет внедрение разветвителя с усилителем сигнала. Таковой метод подойдёт в этом случае, когда вначале антенна выдавала положительный результат и качество рисунки. Но стоит учесть особенности в каждом участке цепи. Для правильного выбора следует обратиться к мастеру, который произведёт замеры и точно обусловит места установки усилителей.

Сигнал должен быть хорошей величины. Очень большой — равно как и очень маленький, будут приводить к ухудшению свойства.

Этому и существует дополнительно оплачиваемая услуга «подключение дополнительного телевизора». Это примерные выкладки для параллельного подключения приемников с внедрением 1-го разветрителя. При поочередном включении применяй ответвители (один «кубик»). В данном случае для тебя пригодится 3 ответвителя. И на выходе 3-го у тебя сигнал свалится уже на 12 дБ, а если добавить сюда дополнительные переходные затухания в контактах – то набежит и все 20 без учета частоты. За то на первом телеке будет самый высочайший сигнал. Вот и думай, что прибыльнее. Остается только надежды на безграмотность поставщика сигнала, чувствительность твоих телевизоров, «не левоту» кабелей и разветвителей.

Как подключить несколько телевизоров к кабельной сети или антенне

Подключить несколько телевизоров к кабельной сети или антенне, передающей аналоговый или цифровой телевизионный сигнал не сложней, чем один, разве что придется надеть на кабель не один F-штекер, а несколько. Для этого существуют разветвители телевизионного сигнала, именуемые в народе «краб», еще их называют «сплиттер», «разветвитель» или «делитель».

В крабе имеется один разъем для подключения сигнала от антенны или разветвителя в подъезде, маркируется IN (вход), и несколько разъемов для подключения телевизоров, маркируются OUT (выход). Если маркировки нет, то обычно вход находится у краба с одной стороны корпуса, а выходы в ряд на противоположной. Все выходы для правильной работы краба должны быть подключены к телевизорам.

Если выхода два, – то к двум телевизорам, если выхода три, – то к трем, и так далее. Свободных разъемов на крабе оставаться не должно. Если остается не подключенный выход, то его надо нагрузить на резистор сопротивлением 75 Ом. Или как говорят, поставить заглушку. Но при этом будет теряться часть полезного сигнала, лучше применять краб, у которого количество отводов равно количеству подключенных телевизоров.

Конструкция разветвителя представляет собой тонкостенный корпус из силумина или латуни, в котором заодно выполнены разъемы для подключения F-штекеров. Схема делителя обычно трансформаторная, по одному витку эмалированного провода диаметром 0,2–0,4 мм, продетых через ферритовые кольца или трубочки. Монтаж трансформаторов выполняется навесным способом. Корпус герметично закрывается металлической крышкой и запаивается или фиксируется клеем.

Для крепления краба на стене предусмотрены проушины. В корпусе имеется также резьба с винтом для заземления, хотя где взять земляной провод в подавляющем числе квартир, не понятно. Обычно не заземляют, поэтому возможны на некоторых каналах наводки от проводов электрической проводки, Интернета, телефона, проходящих рядом с телевизионным кабелем. По возможности при прокладке кабеля следует избегать такого соседства. Для более детального ознакомления с конструкцией и электрической схемой краба можете посетить страницу «Как антенный телевизионный усилитель подключить к блоку питания».

Если есть желание, то краб, не уступающий по техническим параметрам дорогим образцам известных фирм, можно сделать своими руками.

При подключении телевизоров через краба уровень телевизионного сигнала, доходящий до каждого подключенного к нему телевизора, вне зависимости от того, работает телевизор или нет, из-за потерь в крабе и дополнительной длины кабеля уменьшится. При подключении двух телевизоров – на 30%, трех – на 60%, четырех – на 90%, и если приходящий к крабу аналоговый или цифровой телевизионный сигнал уже слабый, то качество изображения на всех подключенных телевизорах может существенно снизится. Обычно сигнал в кабельном телевидении достаточно мощный, и его уровня хватает для нормальной работы всех подключенных к крабу телевизоров.

Что предлагают провайдеры

Современные компании, которые обеспечивают своих абонентов спутниковым телевидением, пытаются по максимуму удовлетворять потребности и запросы пользователей. Компании предлагают клиентам просматривать любимые телеканалы на нескольких телевизорах. При этом внесение абонплаты за каждое устройство не предусматривается. Каждый оператор реализует эту идею по-разному. К примеру, приведенное выше предложение Триколор ТВ, предполагает комплект специального оборудования. Компания НТВ плюс также предлагает абонентам набор оборудования, куда входят два ресивера. У многих провайдеров доступна для подключения опция Мультискрин. Это значит, что пользователь сможет просматривать каналы за приемлемую абонплату с различных гаджетов: планшетный компьютер или современный мобильный телефон. Для многих абонентов такой вариант является оптимальным.

Способы усиления сигнала

У многих владельцев телевизоров после подключения нескольких телевизоров к одной антенне качество отображаемой картинки сильно ухудшается. Это объясняется принципом работы разветвителя, который лишь разделяет сигнал на несколько потоков. Для устранения негативного явления необходимо приобрести специальный усилитель, который работает по принципу краба, но имеет несколько резисторов и усилительную микросхему.

Для такого прибора необходимо обустраивать отдельное питание, поэтому при выполнении монтажных работ нужно продумать расположение розетки или удлинителя. Рекомендуется устанавливать усилитель на небольшом расстоянии от антенны, а от него делать ответвления в нужную часть помещения. Эксперты утверждают, что намного разумнее отказаться от разветвителя и отдать предпочтение усилителям. Такая покупка будет более затратной, но она оправдается высоким качеством передаваемого сигнала.

Для предотвращения всевозможных помех на экране и улучшения сигнала на телевизионный кабель можно поместить специальные ферритовые кольца. Размещают их у самого конца кабеля возле антенного входа. Подобные отсекатели помех присутствуют на шнурах блоков питания ноутбуков и предназначаются для борьбы с низким качеством передачи сигнала.

Существуют и другие не менее эффективные способы усиления телевизионного сигнала, но многое зависит от самой антенны. Чтобы не думать, как избавиться от проблемы низкого качества картинки при подключении нескольких телевизоров к одной антенне, лучше заранее купить хорошее устройство и предотвратить такие неприятности.

Подключение антенны к разным телевизорам

Есть ли различие в подключении антенн к телевизорам разных марок? Ответить «да» или «нет» на этот вопрос однозначно нельзя. В каждой модели приемного устройства имеются свои плюсы и минусы. Одни модели могут быть со встроенным тюнером, другие – предназначены только для цифрового телевещания, для третьих следует докупить оборудование.

• Телевизор Sony. Некоторые телевизоры этой марки могут иметь встроенный ресивер и возможность подключения аналогового и цифрового телевидения. При подключении понадобятся сведения от оператора о частоте радиосигнала, типе поляризации, символьной скорости. После установки и подключения к телевизору Сони антенны, необходимо зайти в меню и настроить сигнал.
• Телевизор LG. В большинстве моделей LG есть специальный разъем LNB Satellite IN, в который легко подсоединить антенну, зная основные правила подключения. С таким типом разъема необязательно покупать тюнер. Следующий этап – настройка через меню. Сначала необходимо выбрать тип антенны (спутниковая, цифровая), затем можно приступать к настройке каналов.
• Телевизор Samsung. В современных моделях телевизоров этой марки обычно уже есть встроенный приемник DVB-S / S2. Поэтому дополнительного и специального оборудования не надо, а при подключении антенны к телевизору Самсунг достаточно следовать схеме, указанной в инструкции к оборудованию.

Какое количество ТВ можно подключить к одной антенне

Самый простой вариант подключения антенного телевидения – одна антенна к одному экрану. Но в квартирах и домах чаще всего по 2 или по 3 ТВ, чтобы одновременно все члены семьи могли смотреть свои передачи. Выгоднее при этом подключать оборудование к одному источнику вещания, чем к отдельным. Но все зависит от силы и качества сигнала.

Технически выполнить двойное подключение несложно. Достаточно приобрести делители (двойники, тройники), чтобы подключить к одной антенне 2 телевизора. На них поступает один сигнал от антенного кабеля. Они разделяют его и отправляют на нужное количество каналов.

При достаточной мощности или при наличии качественного усилителя такой способ сработает и для 3, 4 телевизоров. Но при таком делении нужно учитывать:

• Потеря мощности сигнала. Передается сигнал при помощи электромагнитных волн. Из-за них в телеантенне появляется ток, следующий по коаксиальному кабелю к приемнику. Мощность электротока при этом слабая. И любое дополнительное сопротивление от подключенного оборудования ведет к его снижению и последующему затуханию. Поэтому нужно подключать усилитель сигнала, чтобы мощности потока было достаточно для двух телевизоров.
• Делители или сплиттеры имеют разную конструкцию. Для спутникового сигнала нужно соответствующее оборудование, поддерживающее такой сигнал. Для цифрового – цифровой делитель. Есть модели с согласованием и без него. При этом в большинстве вариантов делителя внутри стоит обычная трансформаторная развязка. Значит, усиление сигнала нужно ставить до нее.
• Несмотря на разделение сигнала, потребуется второй тюнер. Если соединить телевизоры через единую приставку, то получится дублирование экранов. То есть на все технике будет идти один канал, включенный через приставку. Сам по себе тюнер стоит недорого, поэтому докупить его не возникнет проблемы.

Эти рекомендации необходимо учесть до того, как разделять сигнал от одной антенны на два телевизора. То есть заранее купить дополнительное оборудование, кабель нужной длины, приставку для второго ТВ.

Ремонт телевизоров на 30% ниже

чем в сервисных центрах у дома

Заказать ремонт

Что понадобится

В процессе подключения нам понадобится несколько деталей. В качестве инструментов будут выступать пассатижи, бокорезы и обычный кухонный нож.

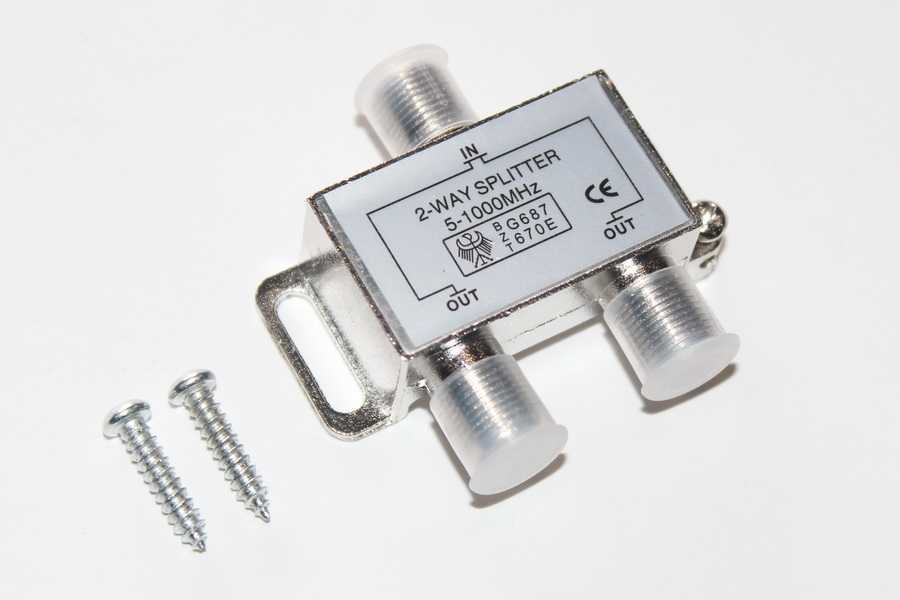

В первую очередь нам потребуется ТВ-сплиттер, или разветвитель. Это устройство способно разделить сигнал от антенны на несколько потоков (в нашем случае – два). То есть с одной стороны имеется вход, а с другой – несколько выходов для подключения к приемнику.

Далее нам понадобится пять разъемов, совпадающих по диаметру с выходами на сплиттере, а также два штекера-переходника. Антенный кабель выбирайте на свое усмотрение, но лучше остановиться пусть и на более дорогих, но проверенных вариантах – RG-6 или отечественный РК-75.

Также стоит учесть, что при покупке разветвителя обязательно уточните количество выходов. К примеру, трехполосные модели рассчитаны на подключение именно трех телевизоров, но никак не двух. Если по каким-то причинам под рукой окажется сплиттер на три приемника, то ненужный выход можно заглушить специальным баллистическим резистором с сопротивлением 75 Ом

Обязательно обратите на этот момент особое внимание перед тем, как подключить два телевизора к одной антенне

Что такое делитель для антенны

Как следует из названия, разветвитель для антенны – это устройство, состоящее из компактного металлического корпуса с несколькими кабельными разъемами, которое служит для распределения сигнала на несколько приёмников. Не все разветвители выполняют одинаковую функцию, поэтому их объединяют в группы.

Делители (сплиттеры)

Делители для телевизионного кабеля

Равномерно распределяют телесигнал на нужное количество выходов. Незаменимы в домашней кабельной разводке. Наиболее востребованный тип телевизионных аксессуаров среди потребителей. Основные делители которые можно встретить в магазинах.

• От 5 до 1000 мГц – используются для аналогового кабельного и наземного цифрового телевидения.
• От 5 до 2400 мГц (с проходом питания) – используется в основном для спутникового тв.

Ответвители

Ответвитель (ТАР)

Иногда сигнал требуется поделить так, чтобы его основная часть была направлена на один выход (OUT), а небольшая оставшаяся часть – на отвод (TAP), где сигнал будет значительно слабее, чем на основном выходе, куда попадает его основная часть. В дальнейшем к этому основному выходу может быть подсоединён такой же ответвитель, и качество сигнала при этом не будет утеряно. Этот вид делителей применяется в ежедневной практике у провайдеров кабельного ТВ при обустройстве многоквартирных телесетей. По этому же принципу работает блокиратор диапазонов или кабельная заглушка – разновидность ответвителя, что бывает полезно при разделении бесплатных и платных каналов.

Сумматоры (диплексоры)

Сумматор (diplexor)

Практический интерес представляет антенный делитель, способный проводить сигнал в обратном направлении и, таким образом, его суммировать. Сумматоры умеют смешивать сигналы от нескольких волновых приёмников с разными частотными характеристиками в один кабель. То есть можно суммировать спутниковое и кабельное или цифровое телевидение.

Вас может заинтересовать: Как установить антенну

Подключаем антенну с усилителем к двум телевизорам

Усилитель антенны в обязательном порядке должен быть дополнительно запитан. Запитать его можно двумя способами:

1. Используем активный разветвитель. Активный разветвитель имеет проход по питанию, что обозначено на самом устройстве словами Power Pass. По сути через такой разветвитель может осуществляться питание антенны. Достаточно в меню цифровой приставки (которая запитана от сети с помощью блока питания) выставить режим «питание антенны», и через активный разветвитель будет запитан усилитель антенны.
2. Используем собственный блок питания антенны. В этом случае можно использовать обычный (пассивный) разветвитель, но дополнительно к нему нужно будет присоединить блок питания усилителя антенны. Для этого берем два коннектора по типу папа/мама. Один накручиваем на вход разветвителя, а другой присоединяем к блоку питания. Затем соединяем блок питания и разветвитель. Таким образом схема будет такой же, как и в случае с антенной без усилителя, но с дополнительным звеном в виде блока питания (как на изображении).

Обратите внимание, что остальные шаги для монтажа антенны с усилителем будут такими же, как и для модели без усилителя. Можем посоветовать недорогую антенну с усилителем РЭМО BAS-1159-5V Орбита-19 SUPER — в комплекте с ней сразу идет блок питания

• По воздуху или под землей: как подвести электричество к загородному дому?
• Соединяем медный и алюминиевый провода: как правильно?

Как подключить 2-3 телевизора к пассивной антенне

Пассивной является антенна, которая ловит сигнал от ретранслятора только из-за конструктивного исполнения (формы). Принимающие элементы выполняются в разных формах и размерах так, чтобы словить волны метровой или дециметровой длины. В первом случае говорится об аналоговом вещании, во втором – цифровом. Усилителя в конструкции не предусмотрено. Если потребуется установка, то он подключается на линии как можно ближе к антенне, но внутри помещения. Например, кабель зашел через стену на кухне, и сразу присоединился усилитель.

Популярные разветвители:

Схема подключения на примере двух телеприемников показа ниже.

А вот схема для трех телевизоров.

Как видите, основная задача – подготовить кабели, надеть на них F-разъемы и выполнить подключение по схемам.

Задействовать при этом можно пассивный делитель или активный.

• Пассивный. Актуален при высокомощном сигнале, когда деление не будет препятствовать нормальному приему.
• Активный. Внутри делителя дополнительно есть усилитель. Устройство предназначено для распределения сигнала, а также компенсации потерь при делении. Усилитель внутри разветвителя должен получать питание, как и антенный. Подачу напряжения можно сделать отдельным блоком, который шнуром подключается к «сплиттеру». Или питание поступает от DVB-T2 приставки. В меню ресивера необходимо включить соответствующую опцию. Способ «запитки» зависит от самого разветвителя.

Можно взять разветвитель с увеличенным количеством каналов, чем нужно. Например, сейчас работают две телевизионных панели, но планируется покупка еще одного TV. Тогда вместо двухканального «краба» можно сразу установить трехканальный. На время отсутствия третьего телевизора лишнее выходное гнездо нужно заглушить. Делается имитация подключения антенного фидера. Кабель имеет сопротивление 75 Ом, поэтому требуется подключение резистора с таким же значением. В будущем резистор заменится на кабель.

Возможные проблемы и их решение

При работе любого электронного устройства могут возникнуть проблемы, а когда они работают совместно, число вариантов неисправностей также увеличивается. Пользователь должен уметь определить их, а в несложных случаях самостоятельно исправить.

Каналы вообще не ловятся

Причин может быть множество:

• обрыв коаксиального кабеля;
• плохой контакт в разъёме RF IN или в месте соединения кабеля с антенной;
• использование антенны несоответствующей конструкции;
• выход из строя антенного усилителя;
• отсутствие питания на входе усилителя (может быть не включено в меню на странице «Поиск»);
• неверная направленность приёмного устройства на телевизионную вышку;
• неисправность самой приставки.

Необходимо поэтапно проверить каждую из возможных неисправностей и, выявив её, произвести ремонт или заменить одно из устройств подходящим для приёма или исправным.

Ловится только часть каналов

Причины следующие:

• ретранслятор, на который направлено приёмное устройство, не выдаёт полный пакет каналов;
• слабый уровень сигнала из-за ненаправленности антенны.

Следует перенаправить приёмное устройство.

Слабый сигнал

На уровень (мощность) сигнала могут влиять различные факторы:

• большая удалённость от телевизионной вышки;
• нахождение приёмного устройства в низине или в тени высоких сооружений;
• дождь или снег.

Чтобы это исправить, необходимо:

• приобрести более мощный усилитель;
• поднять антенну повыше;
• попытаться поймать отражённый сигнал.

В последнем случае — переждать.

Нет сигнала

Такая проблема может возникнуть из-за неблагоприятных погодных условий:

• сильный ветер может развернуть или опрокинуть антенну, оборвать коаксиальный кабель;
• во время грозы может повредиться антенный усилитель.

В таком случае пользователь:

• находит неисправность;
• производит ремонт;
• покупает новое устройство.

В связи с ремонтными или профилактическим работами могут временно отключить ретранслятор. Здесь остаётся только ждать.

Изображение тормозит или зависает

Если домашняя электронная аппаратура большую часть времени работает без каких-либо проблем, то притормаживание трансляции и зависание изображения — это вина сбоев в работе ретранслятора.

Каналы были, но пропали

Это может произойти только по двум причинам:

1. Неисправность передающего ретранслятора. В этом случае придётся подождать, заполнив информационный голод чтением книги.
2. Поломка самого устройства DVB-T2. В данной ситуации вариантов больше: поменять, если ресивер куплен недавно; отдать в гарантийный или обычный ремонт; купить новую приставку.

В любом случае в скором будущем всем придётся перейти на цифровой стандарт, и о том, какие бывают цифровые DVB-T2 приставки, как они подключаются и какие возникают проблемы из-за несоответствия купленного устройства имеющимуся телевизору, лучше узнать до приобретения ресивера.

https://youtube.com/watch?v=TPwgZvCg8Nw
